Как правильно сложить печь с плитой: подробное руководство и рекомендации самостоятельным печникам

Там, где есть доступ к твердому топливу, старая добрая русская печь всегда будет актуальной. Она согреет дом, на ней можно приготовить еду, и она не зависит от наличия централизованного газопровода или электросети.

Остается выяснить, как правильно сложить плиту, и приступить к работе.

Разновидности бытовых печей

В зависимости от основной функции различают три типа печек:

  • для отопления;
  • для приготовления пищи;
  • комбинированный вариант.

Последний предназначен и для обогрева жилища, и для приготовления еды. Для отопления дома устраивают внушительную дымоходную систему с многочисленными каналами. Она должна максимально удерживать тепло от сгорания топлива и дымных газов, чтобы согревать воздух внутри дома.

Если нужна плита для готовки, обходятся обычным вертикальным дымоходом, но над топкой устраивают варочную поверхность. Под ней можно также сделать духовой шкаф. Для создания комбинированной версии такой печки используют и варочную поверхность, и дымоход, удерживающий тепло.

В зависимости от типа устройства выбирают место его размещения. Отопительную печь не стоит ставить вплотную к наружной стене, иначе часть тепловой энергии просто улетучится наружу. Ее лучше разместить по центру комнаты, чтобы воздух в разных частях дома прогревался равномерно.

Печь с плитой
Традиционную кирпичную дровяную печь, при желании, можно оборудовать и вполне современными элементами, чтобы расширить ее функциональное назначение

Продумать этот момент лучше еще при проектировании дома. Отопительная печь может стать объектом, разделяющим большую комнату на несколько отдельных зон. В каждой из них будет тепло.

С варочной плитой поступают совершенно иначе. В закрытой кухне ее лучше всего расположить вплотную к двум смежным наружным стенам. Это позволит передавать избыток тепловой энергии наружу, чтобы помещение не перегревалось во время готовки.

Варочные печи ставят и отдельно, на открытом воздухе. Это популярный элемент зоны отдыха. Рядом может располагаться мангал, барбекю, казан и прочие приспособления для приготовления пищи. Прохладным вечером тепло от такой печи приятно согреет отдыхающих гостей.

Комбинированную печь, как и варочную, размещают возле двух стен, но лучше, если они будут внутренними. Тогда тепло пойдет не на улицу, а в дом, а кухня будет умеренно теплой. Дымоход делают массивным, как для отопления, но его смещают в сторону жилых комнат. В результате тепловая энергия распространяется по дому достаточно равномерно.

Подготовка к выполнению работ

Для кладки печи с плитой используют кирпич разных видов. Обычно берут красный полнотелый для наружной кладки и шамотный — чтобы выполнить внутреннюю обкладку топки, а также дымового колодца.

Фундамент заливают бетонным раствором. Для его приготовления понадобится цемент не ниже М400, лучше — М500. Песок может быть речным или из карьера, но его необходимо предварительно просеять, чтобы исключить попадание примесей. Воду также следует взять чистую. Еще для раствора следует взять гранитный щебень около 30 мм.

Засыпку фундамента выполняют с помощью бутового гранита, подходящая фракция — примерно 300 мм. Кроме того, нужно будет приготовить раствор из красной глины и песка. Вместо глины можно приобрести глиняный порошок, порядок его использования указан на упаковке. Все компоненты должны быть высокого качества, от этого зависит целостность и срок службы будущей печки.

Работы выполняют с помощью обычного строительного инструмента. Могут понадобиться емкости для смешивания раствора, мастерок, болгарка, отвес, уровень, рулетка, правило, киянка, печной молоток и прочие приспособления для обработки и кладки кирпича.

Чтобы изготовить качественный раствор, лучше использовать перфоратор или дрель с соответствующими характеристиками, а также насадку, предназначенную для этих целей. Пригодится совковая лопата и сито.

Сооружение дровяной печи

После того, как выбран тип устройства, подготовлены материалы и подобрано подходящее место, можно начинать работу. Процесс создания дровяной печки условно разделяют на три этапа:

  1. Возведение фундамента.
  2. Строительство собственно печи.
  3. Создание дымоходной конструкции.

Все работы следует выполнять четко по технологии. Во время эксплуатации такое устройство нагревается и подвергается высоким нагрузкам. Даже маленькая ошибка в будущем может обернуться большими проблемами. Если возникают сомнения, лучше проконсультироваться с опытным печником.

Устройство отдельного фундамента

Основание для печи не должно соединяться с ленточным или столбчатым фундаментом дома. Устройство тяжелое, оно будет сильнее осаживать основание, чем стены и кровля. Поэтому еще на стадии проектирования нужно учесть этот момент.

Схема фундамента для печки
При создании отдельного фундамента для кирпичной печи важно правильно сделать подсыпку, обязательно выполнить армирование, выравнивание и приклеить гидроизоляцию

Если же дом уже построен, а печь все равно нужна, придется вскрыть пол, добраться до грунта и выполнить заливку отдельного основания. Исключение — монолитный фундамент, его несущая способность выдержит такую дополнительную нагрузку без заметных деформаций.

Засыпка фундамента для печки
В качестве опалубки применяют обычный листовой рубероид, укрепленный деревянными подпорками, но вместо него можно использовать и полиэтиленовую пленку

Сначала выкапывают котлован такой же формы, как основание печи, но немного большего размера, примерно по 20 см для каждой стороны, и глубиной около полуметра.

Замешивание бетонного раствора
Бетонный раствор для фундамента замешивают по рецепту в отдельной емкости, чтобы он приобрел необходимую плотность и однородную структуру

После этого выполняют следующие операции:

  1. Грунт на дне тщательно выравнивают и трамбуют.
  2. Засыпают на дно слой песка, его также трамбуют и увлажняют, рекомендуемая толщина песчаной подушки — около 90 мм.
  3. Укладывают по стенам листы рубероида, это гидроизоляционный слой.
  4. Если необходимо, рубероид укрепляют с помощью досок и кирпича, которые выполняют роль опалубки.
  5. На песок засыпают и трамбуют слой щебеня.
  6. Из металлического прутка делают армирующую сетку, для вязки используют проволоку.
  7. На треть оставшейся высоты заливают раствор, состоящий из цемента с добавлением песка и щебня в пропорции 2:1:2.
  8. Заливают следующий цементно-песчаный слой (3:1), оставляя до верха котлована около пяти сантиметров.
  9. После этого кладут еще один слой такой же смеси до самого верха.
  10. Стяжку выравнивают правилом.

Теперь нужно выждать около четырех недель, чтобы свежий фундамент хорошо застыл. Рекомендуется ежедневно смачивать поверхность основания водой и прикрывать слоем пленки, чтобы процесс проходил равномерно.

Армирование фундамента для печки
В качестве армирующих элементов используют стандартный стальной прут, вязку выполняют с помощью мягкой проволоки, соблюдая подходящий шаг

После этого опалубку удаляют, а верхнюю часть основания укрывают двумя или тремя слоями рубероида, которые приклеивают битумной мастикой. Гидроизоляция защитит корпус печки от контакта с влагой из грунта. Нижний слой фундамента при желании можно сделать из цемента и гравия, рекомендуемая пропорция — один к трем.

Армирование верхнего слоя фундамента
Для последнего слоя фундамента чаще всего армирование выполняют отдельно, сетку вяжут из того же прута, что и для основания

Если рубероида под рукой не оказалось, на роль опалубки подойдут обычные доски, но их нужно застелить полиэтиленовой пленкой, чтобы защитить от воды. Лучше всего возводить фундамент под печку до уровня напольного покрытия или даже немного выше. Так проще выполнить отделочные работы.

Выравнивание фундамента для печки
Верхнюю часть фундамента тщательно выравнивают правилом и проверяют уровнем. Лучше, если она будет находиться вровень с плоскостью напольного покрытия

Часть, которая возвышается над полом, обычно делают немного больше, для этого опалубку расширяют. Не помешает также выполнить отдельное армирование верхнего слоя. Подойдет сетка с шагом около 75 мм.

Порядок кладки печи

Чтобы понять, как правильно сложить простую печь с плитой, сначала выполняют так называемую сухую кладку, т.е. выкладывают кирпичи рядами, согласно задуманной схеме, но без раствора. Вместо него используют кусочки фанеры, рейки или дощечки подходящего размера. Пространство между отдельными рядами при этом должно быть одинаковым.

Если кирпич лег правильно, сухую кладку разбирают, после чего приготавливают кладочный раствор и выполняют работы с ним. Проще всего использовать глиняный порошок из магазина. Его нужно просто правильно развести согласно инструкции и добавить песок.

С глиной все немного сложнее. Для начала ее необходимо замочить с водой примерно на сутки. После этого в полученную смесь воды и глины добавляют песок небольшими порциями и разминают состав руками до однородного состояния. Количество песка зависит от того, насколько жирная глина используется.

В результате полученная смесь станет достаточно густой, чтобы не стекать с лопаты, а сползать с нее. Кроме того, состав не должен прилипать к металлическому инструменту. Если полученная смесь соответствует этим характеристикам, можно начинать кладку. Вот пример схемы для небольшой печи комбинированного типа.

Сначала наносят разметку на рубероид, приклеенный к основанию.

Первый ряд кладки печи
Первый ряд всегда выполняют только из целого кирпича. Сначала на рубероиде делают разметку, устанавливают шнур. Готовый ряд проверяют уровнем, он станет точкой отсчета для выравнивания остальной кладки

Первые два ряда делают сплошными, при этом вертикальные стыки между целыми кирпичами в соседних рядах совпадать не должны.

Полости для поддувала и дымохода
Небольшие полости для поддувала и дымовых каналов необходимы, чтобы обеспечить нормальную тягу, а также регулярное обслуживание дымохода

Следующие два ряда выполняют с просветами для поддувала и отверстий для очистки дымохода. Проемы закрывают металлическими дверцами.

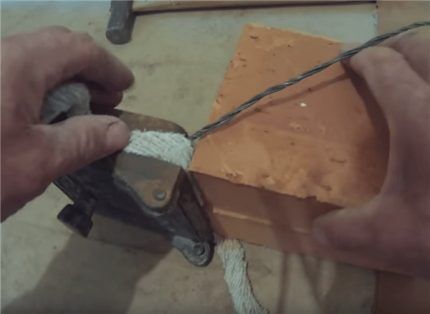

Установка металлических дверец
Дверцы перед установкой следует подготовить: просверлить в углах отверстия, вставить в них куски проволоки и обернуть рамку асбестовым шнуром. Куски проволоки укладывают в раствор между кирпичами

Четвертый ряд выполняют из шамотного кирпича, поскольку здесь уже начинается топка. Часть высоты кирпича выбирают, над проемом ставят колосниковую решетку.

Установка колосника
Колосниковая решетка отделяет от пространства топочной камеры поддувало, что необходимо для создания достаточной тяги в дымоходном канале

Пятый ряд выполняют так же, как и четвертый. С шестого по восьмой кладку продолжают повторять, но оставляют просвет для дверцы топочной камеры.

Внутренняя перегородка в печке
Верх стенки между топкой и дымоходом нужно немного округлить, аккуратно стесав грани верхнего слоя кирпичей. Такая мера улучшит тягу и предупредит образование завихрений

Ряд над дверцей топки станет основанием для плиты. Часть кирпича по периметру удаляют, прокладывают его асбестовым шнуром и сверху ставят чугунную варочную поверхность.

Установка плиты на печку
Красная линия обозначает места, в которых нужно выбрать примерно полтора сантиметра, чтобы встала плита, предназначенная для готовки. Асбестовый шнур следует предварительно пропитать кладочным раствором

Если все сделано правильно, плита и верхняя сторона девятого ряда кирпичей будут на одном уровне.

Боковые стенки печки
Боковые стенки служат дополнительным укреплением для кирпичной конструкции, а козырек необходим, чтобы улавливать жир и пары от еды

Далее продолжают выкладывать боковые стенки и дымоходный канал. На это уйдет еще около шести или семи рядов. Следующий ряд должен также включать козырек, нависающий над плитой. Чтобы укрепить его, используют стальной уголок.

Кладка дымоходных каналов
Высота перегородки между крайним левым и центральным каналом составляет шесть кирпичей, просвет в три кирпича нужен для нормальной циркуляции дыма

Остается выложить дымоход, его высота — девять кирпичей. В этом примере на шестом ряду из девяти прекратили выкладывать перегородку между левым и средним каналом. Таким образом был создан просвет для свободного движения дыма.

Кладка дымоходной трубы
Далее два канала накрываются сплошной кладкой, а над третьим выводится дымоходная труба строго вверх. Она должна возвышаться над крышей на 0,5-1,5 м, места прохода через перекрытия тщательно теплоизолируют

Теперь нужна сплошная кладка над левым и центральным каналами. В правом дымовом канале перед последним рядом кирпича вставляют шибер и оставляют просвет для дымоходной трубы.

Небольшая кирпичная печь
Такая относительно небольшая печь простой конструкции будет уместна в небольшом доме или на даче. Она обеспечит необходимый обогрев и возможность приготовления пищи

Остается только обустроить дымоход и выполнить облицовочные работы, если они необходимы.

Важные нюансы и советы

Опытные печники иногда игнорируют этап с сухой кладкой, но для начинающих мастеров он обязателен. Это поможет понять внутреннее устройство печки, всех ее каналов и полостей, чтобы предотвратить возможные ошибки.

Кирпич для печки
Для топки используют огнеупорный шамотный кирпич, трубу и массив печки кладут из полнотелого красного кирпича. Силикатный кирпич в строительстве печей использовать запрещено. Каждый элемент перед кладкой следует очистить от любых загрязнений

Практически в каждом ряду какие-то кирпичи подгоняют по размеру. Опытные печники советуют при разборке сухой кладки отдельно сложить элементы каждого ряда. Можно также взять маркер и на каждом кирпичике проставить номер ряда и номер места элемента в кладке.

Вместо раствора при сухой кладке удобнее всего использовать деревянные рейки одинаковой толщины. Они пригодятся и в дальнейшем, чтобы контролировать количество раствора между кирпичами.

Работы выполняют следующим образом:

  1. Каждый ряд во время “мокрой” кладки сначала выкладывают насухую, чтобы еще раз проверить положение всех элементов.
  2. На нижний ряд кладут по бокам узкие рейки, которые использовались ранее.
  3. Сверху наносят слой раствора примерно 10-12 мм толщиной.
  4. Кладут кирпич и прибивают его резиновым молотком, пока он не осядет на растворе до уровня реек.
  5. Кладку продолжают таким же образом.
  6. После выемки реек получившиеся полости заполняют раствором.
  7. Получившийся свежий шов нужно сразу же расшить, чтобы придать кладке эстетичный внешний вид.

Рейки вынимают только тогда, когда ряд окажется третьим или четвертым сверху. Теперь их можно использовать повторно. Для проведения работ понадобится около четырех комплектов таких реек.

Каждый ряд, который уложен на раствор, должен проверяться уровнем и отвесом на положение относительно горизонтали и вертикали.

Колотый кирпич нельзя использовать в кладке частей печи, подвергаемых постоянным температурным нагрузкам. Вообще нежелательно использовать в строительстве массива и дымохода элементы с трещинами и сколами. Колотый кирпич допускается применять только в отсыпке основания под фундамент печки.

Старый кирпич, полученный при разборке разрушенных конструкций, подойдет для кладки фундамента, если он не сильно поврежден.

Качество кладки во многом зависит от прочности сцепления кирпича и раствора. Чтобы улучшить этот момент, опытные мастера рекомендуют:

  1. Перед кладкой красный кирпич замачивают на 7  -10 мин. Шамотный нужно только обмакнуть в воду и стряхнуть капли.
  2. Укладывать кирпич на место одним четким движением, не сдвигая и не простукивая его.
  3. Наносить на место кладки только необходимое количество раствора. Швы с массиве не должны быть больше 5 мм, в топливнике — не более 3 мм.
  4. В процессе кладки нужно “швабрить”, т.е. затирать жесткой щеткой внутреннюю поверхность дымооборотов и камер печи, чтобы создать максимально гладкую поверхность по пути течения дымовых газов.

Если сразу поставить кирпич на место не удалось, следует полностью очистить от раствора и сам элемент, и место, на которое его устанавливают, а кладку выполнять на свежий слой раствора.

При кладке трубы допускается применять только красный полнотелый кирпич, который хорошо переносит воздействие кислотных отложений и перепады температуры. Чем ровнее внутренняя поверхность дымохода, тем лучше тяга и меньше засоров. Можно обработать внутренности трубы жидким стеклом.

Полезное видео по теме

Схема создания небольшой отопительно-варочной печи:

Возведение печи, снабженной сушильной камерой, по чертежам Проскурина:

Кладка печи не терпит суеты и спешки. Нужно продумать и тщательно выполнить каждый этап работ, чтобы получить необходимый результат. Начать лучше с небольшой конструкции, как описано выше. Набравшись опыта, можно перейти к возведению более сложных печей: с духовым шкафом, сушильной камерой, арочными проемами и т.п.
