Как сделать печное отопление в частном доме с воздушным или водяным контурами

Есть много способов обогрева частного дома, связанных с использованием газа и электричества. Но несмотря на изобилие современных методов, печное отопление все еще актуально при обустройстве загородных домов и дач.

Согласитесь, ничто так не подчеркивает колорит русской избы, как печь на дровах. Кроме того, твердотопливное отопление считается одним из экономичных вариантов.

Организацию системы обогрева начинают с выбора печного оборудования и определения типа отопительного контура. Предлагаем разобраться в устройстве и принципах функционирования водяного и воздушного отопления на базе печи. Для лучшего понимания вопроса мы дополнили материал схемами и наглядными фотографиями.

Отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации — доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Специфика устройства отопления малоэтажных зданий печью представлена в фото-подборке:

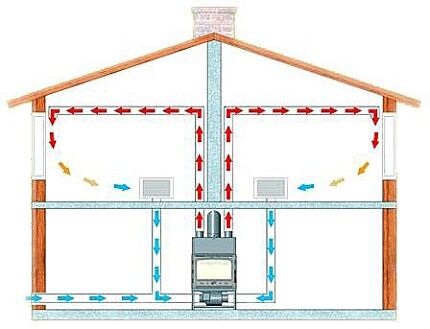

Принцип функционирования воздушного отопления на базе печи или камина заключается в передаче теплого потока, подогретого до рабочей температуры в теплообменнике или в котле. Воздух поступает либо сразу в помещение, либо через воздуховоды.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Стальная печь заводского производства для обогрева помещения площадью 120 кв. м с помощью воздушных потоков стоит около 12 000 рублей

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

• С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
• С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

• высокий КПД;
• безаварийность;
• отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Если установка устройства, стимулирующего движение нагретого воздуха, не планируется, то в повышении производительности печки используются следующие способы:

Повышение КПД самопроизвольно увеличит скорость движения воздушного потока: чем быстрее нагревается воздух, тем интенсивней происходит смена остывшей и нагретой воздушной массы.

Основные недостатки воздушного отопления по сравнению с водяным:

• при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
• воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
• желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

Несмотря на это, системы воздушного отопления на базе печей или каминов не получили пока широкого распространения. Гораздо чаще в индивидуальном малоэтажном строительстве для обогрева помещений применяют водяной контур.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Устройство водяного отопления на основе печи

Принципы работы любого водяного отопления основаны на распределении тепла от локального источника по всему помещению, с помощью движения воды по контуру обогрева.

Основные элементы водяного отопления

Для схемы печного отопления с водяным контуром основными элементами являются:

• печь или камин с теплообменником, в котором происходит нагрев воды;
• отопительный контур, где происходит отдача тепла в помещение;
• расширительный бак для предотвращения повреждения системы в результате повышения давления;
• циркуляционный насос для обеспечения движения воды по контуру.

Есть общие правила функционирования водяного отопления, такие как схемы разводки, которые хорошо известны, и которых необходимо придерживаться. Однако при использовании печи в качестве источника тепла существуют специфические требования, связанные с особенностью температурного режима.

Принцип действия водяного отопления на базе печи или камина несложен, однако необходимо точно рассчитать параметры всех элементов системы

Печи не быстро нагреваются и медленно остывают, происходит неравномерное выделение тепла и только правильная установка всех компонентов системы позволит избежать проблем с качественным обогревом помещений дома.

Виды теплообменника и способы размещения

Для изготовления теплообменника для печей применяют листовую «черную» сталь или жаропрочную нержавеющую сталь. Применение чугуна в качестве материала для производства затруднительно, но можно использовать готовые чугунные изделия, такие как чугунные радиаторы.

Возможно использование меди, которая обладает лучшей теплопроводностью по сравнению со сталью, однако цена такого устройства будет высока. Теплообменник рекомендуют изготавливать из стали толщиной от 3 мм. При больших температурах печи, возникающих в случае использования угля или, тем более, кокса необходимо применять сталь толщиной 5 мм.

Теплообменники условно можно разделить на три вида:

• регистры, змеевики и радиаторы, состоящие из набора труб;
• рубашки (котлы), сваренные из листовой стали;
• комбинированный вариант в виде вертикальных стенок, соединенных трубами (так называемые «книжки»).

Рубашки из листовой стали проще изготовить и они легче в очистке от продуктов сгорания топлива, однако трубчатые конструкции имеют большую площадь нагрева. При изготовлении рубашки нужно учитывать избыточное давление воды, которое возникает при использовании мембранного бака-расширителя или подъема воды на большую высоту.

Теплообменник для водяного отопления на основе печи можно устроить из подручных материалов:

В этом случае требуется использовать сталь толщиной не менее 5 мм и дополнительно усилить стенки ребрами жесткости во избежание их деформации.

Формы трубчатых конструкций могут быть различны, однако необходимо соблюдать условие, чтобы внутренний размер труб был не менее 3 см в диаметре. В противном случае, при медленной скорости циркуляции или слишком большой температуре вероятно закипание воды.

Регистры изготавливают, как правило, из профильных, а не из круглых труб, чтобы облегчить сварочные работы.

Изготовить теплообменник необходимого размера можно самостоятельно. В этом случае повышенное внимание надо уделить качеству сварки. При возникновении протечки теплообменника вся вода выльется в печь.

Кроме того, для устранения проблемы придется проделать большой объем работы: разобрать печь, вынуть, заварить и поставить обратно теплообменник, а затем снова собрать печь.

Существует два варианта расположения теплообменника. В первом случае его размещают непосредственно в топливнике, значительно сужая его пространство. Во втором — регистры устанавливают в колпаке безоборотных печей, однако сама печь в этом случае имеет более сложную конструкцию.

При наличии колпаковой печи лучше поместить теплообменник в колпак: там также жарко, а пространство топки останется неизменным

При установке трубчатого типа теплообменника необходимо оставлять зазор между ним и стенкой печки. Это необходимо для лучшего нагрева теплоносителя, а также возможности чистки регистра. Чистить и рубашки и регистры периодически необходимо, так как в случае сильного засорения золой уменьшается эффективность теплообмена.

При наличии варочной плиты чистка происходит после ее снятия. Если печь имеет только отопительную функцию, то чистка происходит через топочную дверцу.

Циркуляция воды в отопительном контуре

Основные принципы организации естественной циркуляции воды в системе заключаются в моделировании «коллектора разгона» на выходе из теплообменника и в создании постоянного уклона труб контура отопления величиной 3-5°.

Общий смысл «коллектора разгона» заключается в том, что от печи нагретая вода поднимается вертикально вверх, а затем уже распределяется по контуру отопления.

Циркуляция происходит по причине разницы удельного веса холодной и горячей воды. Холодная вода тяжелее горячей, и стекая к теплообменнику, вытесняет горячую воду вверх по трубе. Точка входа «обратки» должна быть ниже выходов воды из радиаторов отопления, иначе циркуляция воды будет очень медленной или ее не будут вовсе.

Коллектор разгона необходим даже для небольших по протяженности контуров отопления в случае использования естественной циркуляции

Для увеличения скорости перемещения воды по контуру отопления устанавливают циркуляционный насос. Таким образом, происходит более быстрое и равномерное распределение тепла по дому. Одновременно можно использовать несколько насосов для разных контуров отопления.

При наличии скачков напряжения необходимо применять стабилизатор напряжения, так как выход насоса из строя может повлечь серьезные последствия для всей системы.

Насосы условно можно разделить на две группы относительно положения двигателя: с «сухим» ротором и «мокрым» ротором. По типу напряжения: модели, работающие от сети 220 В и насосы, функционирующие от источников питания в 12 В.

Двигатель в насосах с «сухим» ротором изолирован от погруженной в воду крыльчатки уплотнительными кольцами. По сравнению с насосами с погруженным в воду двигателем, «сухие» насосы имеют более высокий КПД.

Однако среди недостатков можно назвать высокий уровень шума, необходимость проведения регулярного обслуживания и меньший моторесурс. Поэтому в частном доме, как правило, используют циркуляционные насосы с «мокрым» ротором.

Выбор типа питания насоса зависти от возможности естественной циркуляции воды в системе. Если она невозможна без участия насоса, то выбор должен быть произведен в пользу варианта с поддержкой напряжения 12 В и источника бесперебойного питания.

Иначе, в случае отключения электричества возможно закипание воды и выхода системы из строя. Если естественная циркуляция возможна, то лучше приобрести более распространенный и дешевый вариант с питанием от сети 220 В.

Подключив насос с напряжением 12 вольт к источнику бесперебойного питания можно не опасаться за функционирование системы отопления

При установке насоса с питанием 220 В необходимо организовать возможность функционирования системы обогрева при отключении электричества. Для этого на трубе устанавливают запорный кран, а в обход его монтируют обводную трубу с насосом (так называемый «байпас»).

На обводной трубе перед насосом устанавливают кран-фильтр, а после – запорный кран. Регулируя положение запорных кранов на основной и обводной трубах, можно включать режим принудительной и естественной циркуляции.

Как правило, насос устанавливают на «обратке» возле печи, чтобы температура жидкости, которая будет проходить через устройство, была наименьшей. Это значительно продлит срок службы насоса.

Кроме того, необходимо размещать максимально возможное количество элементов управления системы отопления в одном месте, чтобы в случае возникновения аварийных ситуаций можно было быстро принять меры для их устранения.

Монтаж обводной трубы (by pass) позволяет работать системе отопления при отключении электричества, а также дает возможность снять насос без слива воды

Правила использования расширительного бака

Жидкость при нагреве расширяется, и если это будет происходить в замкнутой системе, то сильно возрастет давление внутри нее, а рост давления чреват прорывом воды. Использование предохранительного клапана нецелесообразно, так как после остывания воды и уменьшения ее объема в систему будет запущен воздух.

Поэтому в отопительных контурах с принудительным движением воды используют специальные расширительные баки, которые бывают открытого или закрытого типов. Их объем рассчитывают, исходя не только из максимального теплового расширения жидкости (5-7%), но и с учетом возможности закипания системы.

Бак открытого типа оснащает водяной контур печного отопления гравитационного типа, то есть с естественной транспортировкой теплоносителя. Представляет собой металлическую емкость произвольной формы, расположенной на самом верху отопительного контура. Он напрямую сообщается с атмосферой, из-за чего частично испаряется теплоноситель.

Трубопровод подключается к дну или нижней четверти бака, а к верху него приваривается патрубок для отвода воды в случае перелива и осуществления выхода воздуха из системы.  Практика показывает, что объем бака открытого типа должен составлять не менее 15% от объема воды в системе отопления.

Бак расширитель открытого типа располагают, как правило, в техническом помещении и его внешний вид не имеет никакого значения

Бак закрытого или мембранного типа представляет собой закрытый сосуд с мембраной внутри. Вода, нагреваясь, увеличивает давление, растягивает мембрану и поступает в бак.В случае превышения давления срабатывает автоматика, и излишек теплоносителя сбрасывается в канализацию.

После первого сброса обычно больше не возникает причин для его повторного производства, так как объем теплоносителя становится равным объему системы.

Закрытый мембранный бачок монтируют перед насосом. Такая емкость, в отличие от бака открытого типа, не может избавляться от воздуха сама, поэтому наверху контура отопления необходимо установить кран Маевского (механический воздухоотводчик) или его автоматический аналог.

Единственный элемент мембранного бака, который со временем может выйти из строя – мембрана, поэтому лучше покупать бак с возможностью ее замены.

При покупке бака закрытого типа, который иногда называют гидроаккумулятором, главное не перепутать его с гидроаккумулятором для водоснабжения.

Для мембранного бака, который используется в отоплении, рабочая температура имеет значение до 120°С, а давление – до 3 Бар. Для водоснабжения используют баки с температурой до 70°С и давлением до 10 Бар.

Выбор между трубами и радиаторами

В качестве водяного контура при печном отоплении можно использовать систему пластиковых труб с радиаторами (батареями) или систему металлических труб. Основное преимущество применения радиаторов заключается в том, что они красивее выглядят по сравнению с массивными воздуховодами.

Пластиковую разводку можно без труда спрятать в пол, так как она не отдает тепло. Хотя по правилам разводка водяного отопления должна быть открытой. Однако у полимерных трубопроводов есть ограничения: их нельзя прокладывать там, где есть вероятность оплавления и прямого действия УФ.

Преимущество металлических труб заключается в более низкой цене всего отопительного контура, простоте монтажа и реже возникающими проблемами при эксплуатации системы.

Использование металлических труб отопления вместо системы радиаторов с металлопластиковой подводкой оправдано, если не важна эстетическая составляющая дизайна помещения

Значимым преимуществом системы с радиаторами является простота регулировки температуры. Даже самые точные расчеты температурного режима помещения могут быть скорректированы. Например, маленькому ребенку до 6 месяцев рекомендована температура 19-21°С, в то время как комфортной температурой в остальном доме считают 25°С.

Чтобы обеспечить такую температуру в течение длительного периода времени в комнате надо полностью или частично закрыть кран подачи тепла к одному из радиаторов. В случае металлической трубы вопрос тоже можно решить, но более сложным способом: уменьшить теплоотдачу сегмента трубы с помощью пенополиуретановой или фольгированной скорлупы.

Еще одним вариантом отопительного контура может быть водяной теплый пол. Это очень комфортный по ощущению человека вид подачи тепла, однако монтаж теплого пола значительно более трудоемкий, чем рассмотренные ранее варианты.

К тому же при использовании теплого пола нет возможности обеспечить уклон для естественной циркуляции воды, что в сочетании с небольшим диаметром труб теплого пола приводит к обязательному условию применения циркуляционного насоса.

Чтобы продавить воду через трубы теплого пола необходимо использовать насос, естественная циркуляция не будет работать при такой геометрии системы отопления

Предотвращение перемерзания системы отопления

Использование воды в качестве теплоносителя имеет один минус – в случае перемерзания системы отопления повредится трубопровод и приборы. Особенно сложно восстановить в этом случае теплообменник, интегрированный в печь.

Это проблема актуальна для домов, которые в зимний период могут не отапливаться длительное время. Один из способов предотвратить повреждение системы – использовать вместо воды антифриз, предназначенный для отопительных систем.

Для жилых помещений в качестве антифриза используют жидкости на основе пропиленгликоля, как нетоксичного вещества в отличие от этиленгликоля.

Однако у идеи использования антифриза существуют свои минусы:

• антифриз на основе пропиленгликоля дорого стоит (от 80 р/литр);
• удельная теплоемкость антифриза меньше чем у воды (ориентировочно на 15%), поэтому необходима большая мощность печи и большая площадь поверхности устройств обогрева помещений;
• у антифриза более высокая динамическая вязкость, чем у воды, поэтому необходим более мощный циркуляционный насос, а естественная циркуляция невозможна;
• при нагревании антифриз расширяется до 40%, поэтому необходимо использовать большой расширительный бак закрытого типа;
• пропиленгликоль очень текуч, поэтому проникает через соединения в системе отопления, через которые не проникает вода;
• пропиленгликоль несовместим с оцинкованными трубами, потому что при контакте присадки антифриза утрачивают свойства;
• при закипании антифриза (что вероятно при использовании печей) происходит необратимая химическая реакция, в результате чего всю систему придется сливать и заливать антифриз заново.

Для антифриза систему отопления необходимо рассчитывать заранее – использование его в проектах, реализованных для воды довольно проблематично.

Причем проект с применением антифриза будет значительно дороже, чем система водяного отопления. Поэтому его использование пока не получило широкого распространения в частных домах при печном отоплении, а для предотвращения перемерзания используют другие методы.

При выборе жидкости для системы отопления необходимо иметь в виду не только физико-химические характеристики, но и ее опасность для окружающих

Слив воды из контура и рубашки или регистра печи является наиболее частым решением проблемы при длительном отсутствии хозяев дома. Помимо дополнительной работы к минусам этого метода нужно отнести доступ воздуха к металлическим элементам системы с внутренней стороны и, как следствие, распространение коррозии.

Также в качестве решения проблемы на короткий промежуток времени, применяют интеграцию в отопительный контур электрического котла небольшой мощности. Его работа на минимальном уровне потребления энергии в состоянии временно поддержать положительную температуру воды.

Подсоединенный к системе отопления электрокотел малой мощности способен поддержать положительную температуру воды на случай длительного отсутствия хозяев

Выводы и полезное видео по теме

Рабочая система отопления на основе печи и водяного контура в частном доме, площадью 80 квадратных метров:

Подача тепла в систему отопления от печей и каминов происходит порционно, что усложняет задачу расчета параметров элементов отопительного контура. Проводить работы по переделке контура довольно проблематично, поэтому при недостатке опыта в этой сфере лучше обратиться к специалистам, имеющим навыки решения таких задач.

У вас есть опыт в организации печного отопления? Или вы так обогреваете свой дом и хотели бы поделиться впечатлениями от эксплуатации печи? Пожалуйста, оставляете комментарии и задавайте вопросы. Форма обратной связи расположены ниже.
