Схема подключения водяного теплого пола: варианты исполнения и руководство по устройству

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

• В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
• В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
• В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет утепления стен и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с коллектором – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что газовый обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

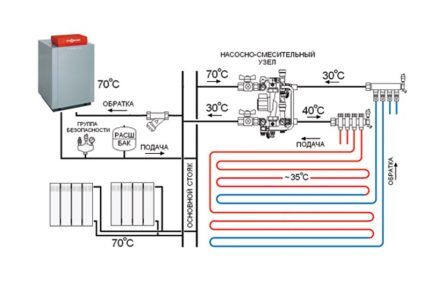

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение — 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают смесительный узел, осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот электрокотлы подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: насос, расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания, монтаж утеплителя;
3. Правильная укладка и крепление труб, армирующей сетки;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка стяжки, укладка финишного напольного покрытия.
6. Подключение к системе, балансировка контуров.
7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

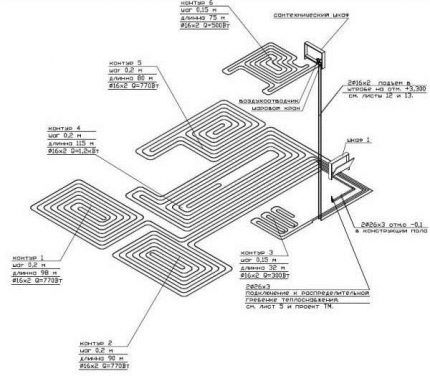

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

• Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
• При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бара.
• Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
• Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
• Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, термоклапан снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.
