Как сделать дымоход в частном доме своими руками: варианты конструкций и их реализация

Дымоход – необходимая часть отопительной системы частного дома. Он обеспечивает правильное функционирование печи или котла, организует отвод вредных продуктов горения за пределы жилья. Постараемся разобраться, как обустроить дымоход своими руками, чтобы отопительные коммуникации были безопасными и для людей, и для дома.

Требования к устройству дымохода

К установке приборов отопления предъявляют требования, изложенные в нормативной документации.

Монтаж устройств регулируется положениями СНиП 2.04.05–91 и ДБН В.2.5-20-2001. Также перед составлением проекта желательно изучить материалы о системах отопления (СНиП 41-01-2003), об устройствах теплогенерации (НПБ 252–98), о технических условиях для работы тепловых аппаратов (ГОСТ 9817–95), о правилах и нормах эксплуатации дымовых каналов (ВДПО).

Требования для устройства дымохода
Конструкция дымохода и особенности монтажа должны полностью соответствовать требованиям, обозначенным в СНиП, иначе не получить акт проверки сооружения, который выдается после ввода в эксплуатацию

Часть требований адресована конкретно к устройству дымоходов. Конструкция сооружения может быть какой угодно, но материал изготовления обязательно должен быть негорючим.

В качестве материалов, используемых для строительства дымоходов, могут выступать:

  • сталь;
  • керамика;
  • кирпич.

Все без исключения конструкции являются сборными, а сам монтаж – фрагментарным, так как дымоход проходит через несколько помещений (например, комнату и чердак).

Чтобы сооружение отвечало требованиям пожарной безопасности, следует правильно рассчитать его параметры, а также подобрать по размерам все составные детали. При установке заводского оборудования необходимо исполнять все рекомендации, изложенные в инструкции, включая порядок сборки и способы монтажа деталей.

В документации прописаны отдельные положения, которые также нужно учитывать, например:

  • длина дымохода может быть любой, но не менее 5 м (высота вентиляционных каналов – не меньше);
  • сечение трубы должно соответствовать входному отверстию в генераторе или превышать его;
  • для каждого теплогенератора необходим отдельный дымоход;
  • скорость проточного воздуха внутри трубы – от 15 м/с до 20 м/с;
  • толщина труб определяется материалом изготовления (норма для стальных – не менее 0,5 мм);
  • для регулярного осмотра и мероприятий для очистки дымоходы оборудуют карманами (нишами) глубиной 0,25 м;
  • максимальное число поворотов дымохода – 3;
  • радиус закругления должен превышать диаметр канала;
  • высота трубы над крышей регулируется конструкцией кровли: на плоской – 0,5 м; выше кровли на 0,5, если она расположена на расстоянии 1,5 м (и менее) от конька; равна или больше оси конька, если расположена на расстоянии 1,5-3 м.

Установлен порядок возведения конструкции – обязательно снизу вверх, то есть от теплогенератора (котла, печи) через перекрытия на крышу. В сборных конструкциях каждую последующую деталь трубы вводят в предыдущую. Рабочая температура герметиков, применяемых для фиксации деталей, должна быть не менее 1000º. Снаружи соединения оборудуют хомутами, крепежный материал не должен попадать внутрь дымохода.

Кронштейны для устройства дымохода
Для крепления тройника предусмотрены опорные кронштейны, а чтобы избежать прогибания канала, через каждые 2 м на стене необходимо фиксировать крепления-хомуты для поддержки трубы

В нормативной документации определены места, в которых разрешено устанавливать дымоходы. Материал стен обязательно должен быть негорючим, если же это условие не соблюдено (например, в здании с деревянными стенами), то при монтаже в целях защиты следует использовать насадные или коронные трубы.

Инструкция по кладке дымоотвода из кирпича

Наиболее древние дымоходы, известные человечеству, устраивали из камня, а затем из кирпича вместе с первыми печами. Природный материал и по сей день используют для строительства отопительных систем в частных домах. Рассмотрим основные этапы возведения кирпичного дымохода.

Особенности конструкции кирпичной трубы

Существует два варианта подключения кирпичной трубы. Первый, более легкий, устанавливают прямо на печь, второй сооружают рядом и подключают переходником. Дело в том, что вес кирпичного дымохода высотой 5 м и более достаточно велик, и не каждый тепловой генератор может его выдержать. Для строительства одной трубы требуется от 500 до 800 кирпичей (в зависимости от высоты потолков и  кровли), вес каждого из них – 3,8 кг.

В любом случае дымоход – не просто полое внутри сооружение, а сложная конструкция, состоящая из нескольких функциональных частей.

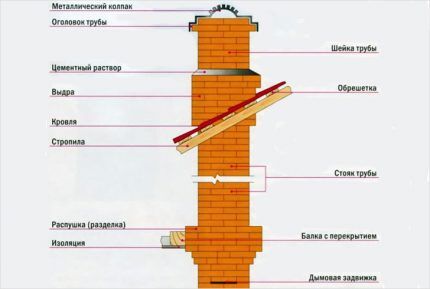

Схема дымохода из кирпича
Рабочая часть трубы, находящаяся ниже потолка – это внутренний дымоход. Он начинается сразу от поверхности печи (котла) и заканчивается у самого потолочного перекрытия (за 4 ряда кладки)

При прохождении дымохода через потолочное перекрытие устраивают распушку, представляющую собой утолщение. Следующее утолщение похожей конфигурации сооружают при переходе трубы через кровлю. Оно называется «выдра». Часть трубы от распушки до выдры – это внешний дымоход. Над кровлей возвышается шейка, заканчивающаяся оголовком (альтернативой дефлектору).

Главным условием безопасности является расстояние от внутреннего канала, по которому проходят горячий дым и газы, до поверхности стен и элементов перекрытий. Оно равняется 0, 25 м – именно такова длина одного строительного элемента, красного полнотелого кирпича.

Второе условие касается расположения дымоотвода. Его необходимо возводить строго вертикально, максимальная возможная погрешность – 3 градуса. И третье условие – это идеальная герметичность кладки, в которой не должно быть сквозных отверстий и щелей.

Размеры дымохода зависят от мощности отопительного прибора. Обычно выбирают одну из традиционных кладок: с самым маленьким сечением – «четверку» (12,5 см х12,5 см), прямоугольную – «пятерку» (25,0 см х 12,5 см) или большую – «шестерку (25 см х 25 см). Последний вариант предпочтителен для русских печей, прямоугольный – для каминов. Для кухонных плит небольшой мощности подходит первое решение.

Выбор материала и приготовление раствора

Печной дымоход оборудуют вместе с кирпичной печью. Если установлен другой агрегат, то трубу надстраивают после его монтажа. Для строительства потребуется кирпич и раствор, а также инструменты: кельма, отвес и специальный молоточек для подбивки. Кирпичи предварительно вымачивают. Для устройства распушки и выдры потребуются части кирпичей размером в ½, 1/4,1/8, ¾.

Резка кирпичей для дымохода
Чтобы части кирпичей были ровными, а процесс нарезки происходит без лишней пыли, рекомендуем использовать дисковую пилу с алмазными сменными кругами

Обычный цементный раствор для кладки не подходит, необходима смесь глины и песка. Это обосновано характеристиками глины, которая имеет коэффициент линейного расширения, близкий параметрам кирпича. В зависимости от типа глины (тощей или жирной) отношение ее к песку может меняться: 1:3 или 1:4.

Глину предварительно подготавливают – замачивают в воде и выдерживают около 3 дней. Перед применением материал должен обладать консистенцией, напоминающей жидкую сметану, и не иметь посторонних включений. Особые требования предъявляются и к песку. Лучший вариант – грубоватый, с зернами 0,9-1,0 мм.

Глину и песок перемешивают небольшими порциями, по ходу кладки. Иногда требуется добавлять воду. Качество раствора легко определить по тому, как он контактирует с кельмой: масса должна оставлять следы на поверхности, но не стекать с нее и не прилипать большими кусками. Если возникают проблемы с самостоятельным приготовлением смеси, можно купить готовую.

Порядок кладки основных частей

Если установлен котел или закончена печь, можно начинать возводить кирпичный дымоход. Порядок работы традиционный: нанесение раствора, затем монтаж кирпича, регулировка его относительно соседних деталей руками и небольшим молоточком. Вертикальное расположение проверяют после укладки каждого ряда с помощью отвеса. Ширина стенки – 12,5 см. Прямой элемент трубы заканчивают за 4 ряда до распушки – расширения в потолочном перекрытии.

Схема устройства распушки дымохода
Чтобы расширить толщину стенок, необходимо сложить 4 ряда один над другим, чтобы каждый последующий сдвигался на 1/8. Какие части кирпича лучше брать – указано на схеме

Необходимо исключить давление потолочной конструкции на кладку, поэтому между перекрытием и распушкой оставляют щель шириной 2-3 см. Ее используют для монтажа изоляционного материала, например, плит минваты.

Через чердак вновь проходит прямой участок трубы, затем делают выдру. Ее нижний ряд необходимо выкладывать, когда внешний край дымохода прошел через кровлю. На данном этапе для приготовления раствора часто используют цемент, более прочный и износостойкий, чем глина. Выдра состоит из 6 рядов, отступ каждого следующего – 1/8 от целого кирпича. Отверстия вокруг трубы изолируют и прикрывают стальными кровельными листами.

Следующий этап вновь прямой – шейка, которую венчает оголовок.

Образец оголовка с куполом
Форма и размеры оголовка могут отличаться, но традиционный вариант – это два ряда, первый из которых сдвинут на 1/8, второй – на ½ от целого кирпича

Дефлектор необходим, чтобы клубы дыма не возвращались обратно в трубу. По периметру оголовка монтируют крепления для колпака – защиты от осадков. Часто колпаки используют как элемент декора, поэтому им придают интересную и красивую форму.

Как сделать керамический дымоход

Сборные дымоходы из керамики стали популярны благодаря прочности, безопасному составу, экологичности, легкости монтажа. Они позаимствовали лучшие технические характеристики у стальных и кирпичных моделей. Единственный минус – высокая стоимость комплектов. Рассмотрим, как происходит устройство дымохода из керамики в частном доме.

Конструкция сборного типа

В отличие от кирпичных дымоходов, керамические монтируют уже из готовых элементов, склеивая из между собой специальным раствором. Изготовить самостоятельно детали из керамики не представляется возможным, для строительства приобретают готовые комплекты. Производители представляют стандартные наборы, из которых можно собрать дымоход для камина, печи или котла.

Керамическая труба для дымохода в разрезе
Элемент керамического дымохода – часть трубы в разрезе. Размеры труб у разных производителей отличаются, один из стандартов – 3 штуки на 1 м дымохода

Кроме керамических труб в комплект входят следующие детали:

  • элемент основания с отводом для конденсата;
  • деталь для подключения с патрубком (угол 90º или 45º);
  • ревизионная камера с дверцей;
  • облегченные блоки для наружного обрамления;
  • набор для внешнего оформления (на кровле);
  • негорючий изоляционный материал для монтажа;
  • пастообразный клей.

Дополнительно требуется крепеж (кронштейны) и негорючий материал для облицовки: штукатурка, натуральный камень, керамическая или клинкерная плитка.

Правила сборки и монтажа

По нормам установки и эксплуатации керамического дымохода, он должен находиться не далее, чем в 2 м от теплогенератора (чем ближе, чем лучше), как можно дальше от стен и перекрытий из горючих материалов, также не должен пересекать несущие элементы.

Во время установки следует придерживаться данных правил:

  • обязательное условие – возведение фундамента, покрытого огнезащитным средством;
  • монтаж начинают с нижней части – цоколя, затем последовательно продолжают по направлению к кровле;
  • детали склеивают между собой специальным клеем, который входит в комплект;
  • диаметр трубы должен быть больше, чем выпускной патрубок теплогенератора;
  • для теплоизоляции используют минвату и штукатурку;
  • место соединения трубы и кровли защищают металлическим фартуком;
  • если кровля покрыта горючим материалом, необходимо оборудовать искрогаситель.

Если канал дымохода установлен без крепежа на протяжении более 3,9 м, его необходимо армировать стальными прутьями. Специально для этой цели в деталях трубы по углам предусмотрены отверстия.

Схема керамической трубы с изоляцией
Один из вариантов конструкции керамического канала. Теплоизоляционный слой увеличивает степень защиты, наружная облицовка служит барьером между продуктами горения и элементами здания

Верхнюю часть оголовка оборудуют зонтиком для защиты от дождя, мусора и сильного ветра.

Нюансы установки и соединения труб

Элементы, из которых собирают дымоход, производят из керамики с добавлением шамота – такой состав переносит высокие температуры, а детали из него имеют длительный срок службы. Их нельзя применять в качестве самостоятельных единиц, обязательно необходима наружная защита.

Нижняя часть дымохода – основание – оборудовано отверстием для отвода конденсата, который образуется при выводе продуктов сгорания. Накопленная жидкость перемещается в канализацию, подведенную заранее. Следует помнить, что влага из дымохода губительна для бактерий септика, поэтому для сбора жидкости лучше подготовить отдельную емкость.

Тройник с ревизией
Сверху на основание устанавливают тройник с ревизионным отверстием. Во время сжигания топлива отверстие закрыто дверцей. Основное назначение тройника – возможность осмотра и очистка дымохода

Элементы устанавливают один на другой согласно инструкции, не меняя установленный производителем порядок. Соответствие размеров дымохода и параметров дома необходимо проверить заранее.

Как приготовить и нанести клей

Чтобы детали дымохода были герметично соединены, применяют специальный кислотостойкий клей. Это густая смесь, которую готовят вручную из сухого порошка и воды в соотношении 7:1, желательно при комнатной температуре. Сначала раствор выглядит необычно сухим, но примерно минут через 7-8 он приобретает необходимый пастообразный вид.

Клей для керамических труб
Готовую смесь необходимо быстро и аккуратно наносить на места примыкания труб, стараясь использовать в течение полутора часов. Потом он теряет необходимые свойства, а разводить засыхающую массу водой нельзя

Одним из нюансов нанесения клея является предварительное смачивание керамической поверхности. Экономить клеящую массу нельзя – только герметично заполненные швы гарантируют полноценное функционирование дымохода. Остатки клея необходимо убрать: с внутренней стороны – чтобы не скапливалась сажа, с внешней – в эстетических целях.

Если впоследствии появится желание замаскировать трубу декоративной перегородкой, техническое смотровое отверстие должно быть доступно.

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Устройство сэндвич-трубы для дымохода
Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Сэндвич-труба с изоляцией
Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Схемы устройства сэндвич-дымохода
Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант. Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

  • присоединение к котлу (или другому источнику тепла) переходника;
  • пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
  • установка в стене проходного блока с термоизоляцией;
  • монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
  • обустройство опорного узла с внешней стороны (площадки на кронштейнах);
  • установка вертикальной трубы;
  • крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах. Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла.

Переход дымохода через потолок и кровлю
Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше.

Видео-инструкции по монтажу дымоходов

Чтобы представить, как происходит процесс установки дымоходов различных типов, предлагаем полезные и информативные видеоролики, снятые мастрами-умельцами.

Кирпичный дымоход своими руками:

Этапы установки керамического дымохода марки TONA:

Советы по монтажу сэндвич-дымохода:

Строительство дымохода для газового котла, печи или камина – ответственное занятие, требующее специального разрешения, составления проекта и профессиональных навыков. Если вы не уверены в своих силах, поручите установку трубы специалистам, которые выполнят работы с учетом всех норм и требований.
