Как сделать дымоход для камина: сравнение конструкций + общие правила устройства дымового канала

Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции.

Постараемся выяснить, какие модели труб лучше и как сделать дымоход для камина, чтобы он максимально отвечал своему назначению.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги. Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

Схема кирпичного дымохода
У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 ºС. На разнице температур и строится создание тяги – горячий воздух замещается холодным. Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Схема камина со с тальным дымоотводом
Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Чистку обычно проводят в период, когда камин простаивает. Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи). Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см). От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы.

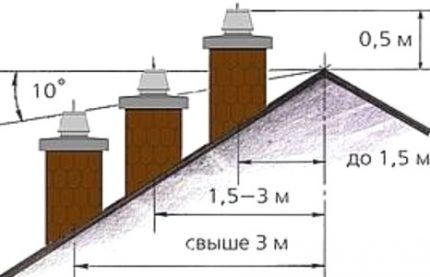

Схема расположения трубы для камина
Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Оголовок каминного дымохода
Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Виды дымоходов для камина

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим. Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

Вариант #1 – керамический

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект. Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Керамические детали дымохода
Керамика идеальна именно для дровяных каминов, вырабатывающих большое количество «белого дыма». Результатом его воздействия на стенки трубы является конденсат, совершенно не опасный для керамики. К тому же именно она выдерживает и повышенный нагрев, и различные химические среды, образованные продуктами горения

Чем еще положительно отличаются керамические дымоходы:

  • идеально гладкой поверхностью внутренних стенок;
  • быстрым нагревом и медленным остыванием;
  • устойчивостью к температуре до +900-1000ºС;
  • компактностью по сравнению с другими конструкциями;
  • сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов. При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

Вариант #2 – кирпичный

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Кирпичный дымоход
Кирпич предпочитают из-за доступности, но для качественной кладки подходит только один тип – глиняный полнотелый. Он заранее обожжен и полностью готов к использованию при высоких температурах

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Вариант #3 – стальной

Если температура газов в канале дымоудаления не превышает + 400 ºС, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Стальной сэндвич дымоход
Преимуществами также являются круглое сечение, не препятствующее отведению газов и удобное для профилактической чистки. Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику

Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

  • простые «горячего» типа, без теплоизоляции;
  • сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей, а можно сделать заказ под частный проект. Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Вариант #4 – стеклянный

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения. Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Дымоход из стекла
Дымоход из стекла сложно назвать практичным изделием. Небольшой налет сажи сводит эстетику к нулю, поэтому мыть видимые части придется достаточно часто

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата. Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Кирпичный дымоход своими руками

Вне зависимости от используемого материала, при строительстве дымохода необходимо соблюдать нормы и правила. Если неправильно рассчитать диаметр или высоту трубы, подобрать несоответствующий стандартам кирпич, забыть про теплоизоляцию в холодной зоне, результат может оказаться неутешительным.

Составление проекта: эскизы и расчеты

Существует два варианта строительства кирпичного дымохода:

  • с прямоугольным сечением – с использованием только кирпича;
  • с круглым сечением – с наружной выкладкой дымоходным кирпичом и внутренней керамической (асбестоцементной, стальной) трубой.

Первый вариант распространен, но не желателен. Конструкция с внутренними углами уступает цилиндрической форме по качеству отвода дыма. В дымоходе прямоугольного сечения быстрее накапливается сажа, а чистить его сложнее, поэтому при возможности лучше выбрать комбинированную конструкцию

Современный асбестоцемент не вреднее шифера или асфальта, поэтому бояться использовать трубы не стоит. Однако есть один нюанс, который проявляет себя при недостаточном утеплении – это быстрое впитывание конденсата. Понятно, что труба с нарушенной структурой долго не прослужит, именно поэтому все популярнее становится керамика.

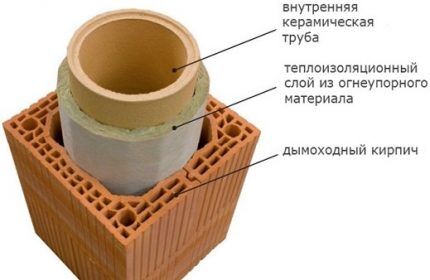

Схема устройства дымохода с круглым внутренним сечением
Схема устройства дымохода с круглым внутренним сечением: внутренняя часть – керамическая труба с высокой эксплуатационной температурой (до + 600 ºС) и соединением паз-гребень; средняя часть – негорючий утеплитель; наружная часть – фигурный кирпич для дымохода

Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т.д.

Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

Шведский рассчетный метод
Специально для каминов применяется так называемый «шведский метод»: определение площади дымохода (f) по площади топки (F). В графике указаны значения для каминных систем с круглым, квадратным и прямоугольным сечением

Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

Конструкционные нюансы строительства

Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей. Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

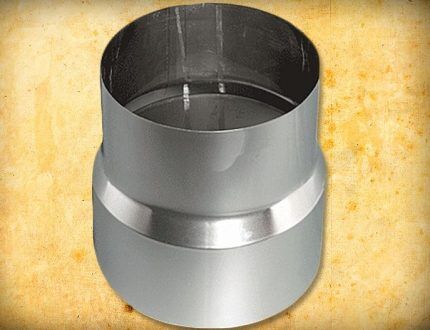

Редукционный переходник
Для соединения отрезков трубы разного диаметра существуют редукционные стальные или керамические переходники. Места крепления на трубе обязательно герметизируют, чтобы не было утечки газов

Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

Облицовка стен негорючей плиткой
Материалы отделки стен вокруг каминного дымохода могут быть любыми, но обязательно не горючими. Часто деревянные (бревенчатые, брусовые) стены оставляют как есть – это нарушение. Подходит керамическая отделка (клинкер, кафель) или металлические листы

Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

Пошаговая инструкция по кладке дымохода

Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

Распушка в перекрытии
В результате сдвига толщина должна достигнуть 0,5 м. В зазор между кладкой и перекрытием вставляют гильзу из листового металла и куски базальтовой теплоизоляции

Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искроуловитель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

Несколько советов от мастеров печного и каминного дела:

На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

Полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа. Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.
