Обратный клапан для канализации: руководство по установке запорного устройства

Внеплановый ремонт вряд ли кого порадует. Особенно, когда квартиру или загородный дом затопило отработанной водой из канализационной трубы. Предупредить катастрофу местного масштаба способен обратный клапан для канализации.

Достаточно правильно выбрать модель и установить ее. Это приспособление будет защитником от обратного потока стоков ближайшие 5 и более лет.

Строение и назначение запорных клапанов

Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.

Что такое обратный клапан?

Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также, запорные устройства ставят в системах отопления и водоснабжения.

Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.

Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.

Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.

Устройство и особенности работы

Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.

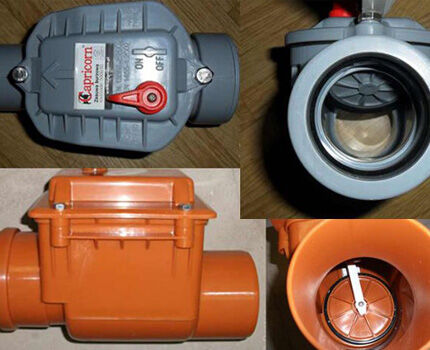

Модели запорного устройства
Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем

В общем клапан состоит из таких частей:

  • входной и выходной патрубки;
  • рычаг для принудительного вывода стоков;
  • мембрана/рабочий орган для перекрытия всего сечения трубопровода;
  • крышка для проведения ревизии и прочистки.

Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.

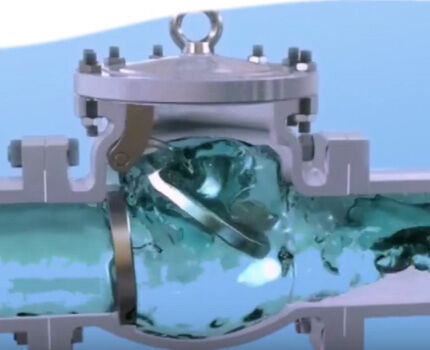

Рабочий механизм обратного клапана
Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы

Нужен ли он в принципе?

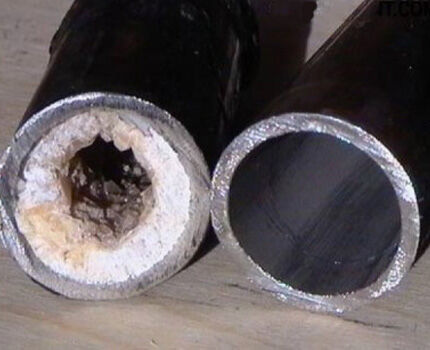

Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись. Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.

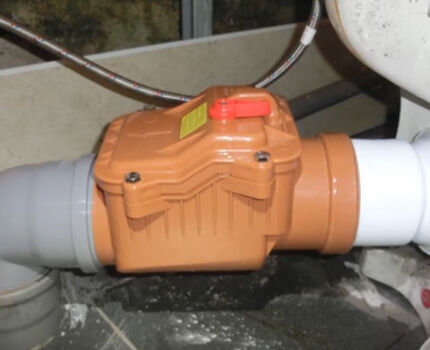

Красная стрелка указывает направление стоков
При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков

Обратный клапан нужен, если:

  • квартира находится на 1-м или 2-м этаже многоэтажки;
  • в частном одноэтажном доме/даче;
  • в 2-х или 3-х этажном коттедже;
  • в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.

Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

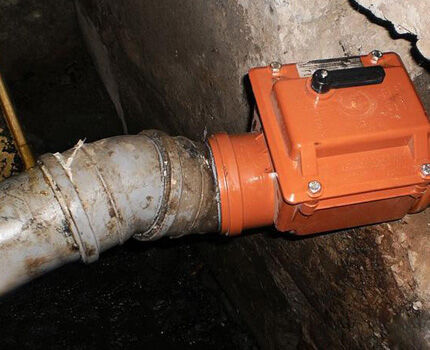

Ррычаг для принудительного перекрытия
У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы

Разновидности обратных клапанов

Все запорные канализационные устройства можно разделить по месту установки:

  • для улицы;
  • для помещения.

Если приспособление предстоит монтировать в уличную канализационную трубу, то следует выбирать морозоустойчивую модель с большой пропускной способностью.

Стальной запорный клапан
Для установки же в помещении подойдут варианты попроще. Причем это могут быть как пластиковые модели, так и стальные

В зависимости от способа монтажа выделяют:

  • фланцевые;
  • межфланцевые;
  • муфтовые.

Второй вариант требует использования сварки и применяется в металлических трубопроводах. Но это быстрый и простой способ, не требующий много времени для установки.

Фланцевым способом ставят обратный клапан на трубы большого диаметра. Чаще всего на улице. А муфтовым методом удобнее устанавливать приспособления небольшого диаметра. В основном такой вариант применяют в помещении. Главное, при установке подобрать такое место, где можно спокойно снять крышку и прочистить клапан он засоров.

Также по типу запорного устройства выделяют поворотный, подъемный и шаровой клапан. Это различие по способу крепления запорного механизма в самом приспособлении. В поворотном используется заслонка, в шаровом рабочим органом выступает шар, закрывающий сечение трубопровода.

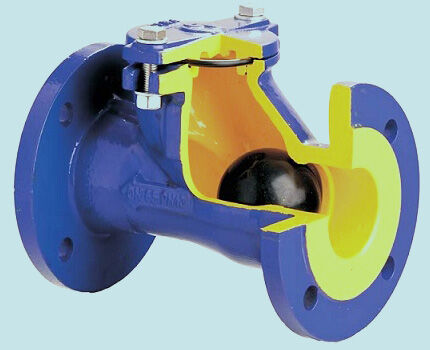

Шар как запорный элемент клапана
Модель обратного клапана для канализации, в котором используется в качестве рабочего органа шар, чаще всего применяется в производственных помещениях

В подъемной же модели запорного клапана есть специальный запор – золотник, передвигающийся под воздействием пружины или под собственным весом.

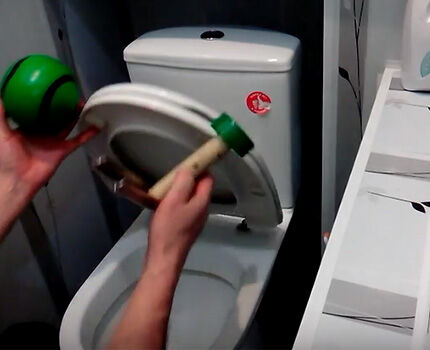

Самодельный обратный клапан
Иногда домашние умельцы предлагают свой вариант самодельного приспособления – это не всегда оправдано. Такое устройство может не выдержать напора и ремонт влетит в копеечку

Как выбрать обратный клапан?

Перед покупкой запорного устройства для личного использования следует тщательно проанализировать особенности своей системы канализации. Исходя из ее специфики и предстоит выбирать. При подборе оптимального варианта следует обратить внимание на такие характеристики:

  • диаметр раструбов;
  • материал;
  • размер приспособления;
  • сложность установки;
  • качество и гарантия;
  • цена.

Причем цена явно на последнем месте – надежность и функциональность клапана от нее не зависят. Здесь следует ориентироваться на свои финансовые возможности. К примеру, нет смысла покупать навороченную модель запорного устройства с электродвигателем более чем за 120 тысяч на скромную дачу с дешевыми канализационными трубами из пластика.

Вертикальный монтаж запорного клапана
Помимо моделей с горизонтальным способом установки, есть модели с вертикальным вариантом монтажа

Самый важный параметр – диаметр раструбов. Именно он является ключевой характеристикой и должен совпадать с диаметром канализационной трубы, в которую предстоит монтировать обратный клапан.

Брать меньший или больший размер сечения устройства и покупать специальные переходники будет неправильным решением. Это нарушит отлаженный механизм функционирования системы и может нарушить пропускную способность установленных труб.

Материал, из которого изготавливают обратные клапаны, такой же, как и материал канализационных труб:

  • пластик;
  • сталь, в том числе нержавейка;
  • чугун;
  • бронза;
  • прочие материалы, реже встречаемые.

Из встречаемых вариантов лучше всего выбирать такой же, как установленные канализационные трубы в доме, коттедже, квартире. Нецелесообразно в чугунный трубопровод врезать пластиковый клапан и наоборот. Причем, пластиковые модели самые доступные по цене.

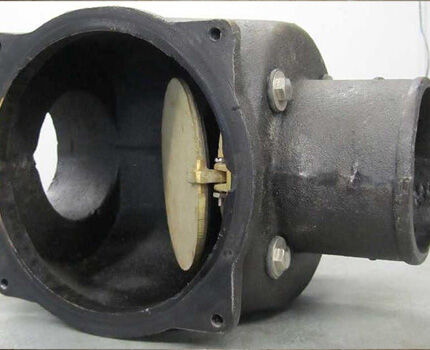

Клапаны, изготовленные из металла
Модели запорных устройств, изготовленные из металла, правильно устанавливать в такой же трубопровод, выполненный из аналогичного материала

Что касается размера, то запорное устройство следует выбирать, исходя из наличия места под его установку. Не нужно забывать, что бывают клапаны для вертикального и для горизонтального монтажа. Чаще всего выбирают второй вариант. Но при отсутствии достаточного количества свободного места в ванной, на кухне, за унитазом или в подсобном помещении, берут вертикальный вариант.

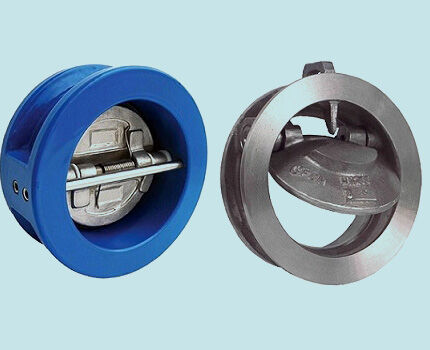

Межфланцевые модели обратных клапанов
Если совсем мало места, то разумным решением будет использовать межфланцевые модели обратных клапанов, для установки которых потребуются лишь уплотнители

От простоты установки зависит стоимость монтажных работ, если планируется приглашение сантехника. Если же это простенькая пластиковая модель, то поставить ее будет под силу домашнему мастеру, имеющему минимальный набор инструментов.

Также перед покупкой не лишним будет посмотреть понравившуюся модель и проверить ее, чтобы ничего не болталось и не скрипело под пальцами. Надо обратить внимание, чтобы сверху была стрелка, нанесенная производителем. На каждом качественном изделии обязательно указывают направление движения канализационных стоков, что исключает ошибки при монтаже.

У продавца нужно попросить гарантию от производителя на этот товар. Качественное изделие, произведенное на заводе, всегда имеет гарантийные документы и рекомендации по установке.

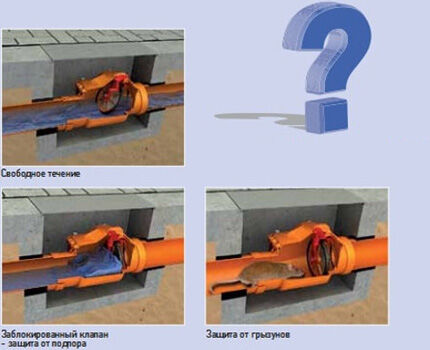

Принцип работы обратного клапана
В частных домах и на дачах запорный клапан еще и функцию защиты от грызунов может выполнять

Запорное устройство: правила установки

Самый оптимальный вариант для монтажа запорного клапана – ремонт квартиры или строительство дома. Именно на этом этапе проще всего спроектировать место его размещения и рассчитать требуемую длину труб. В таком случае запорное устройство будет монтироваться в процессе сборки всей канализационной системы.

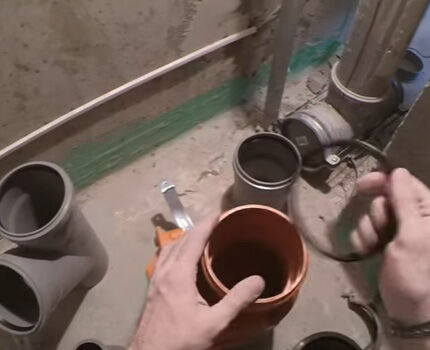

Сборка канализационного трубопровода
При сборке канализационного трубопровода нужно соблюдать элементарные требования безопасности, чтобы случайно не покалечиться

Чаще всего случается, что ремонт делать никто не планирует, а клапан ставить надо. Тогда следует выбирать это приспособление, исходя из реалий своей канализационной системы. Если запорный клапан уже выбран и приобретен, можно заниматься вопросом его монтажа. Есть 2 варианта:

  • все сделать самому;
  • пригласить сантехника.

В зависимости от материала труб в квартире/доме, будут отличаться способы установки и перечень работ, необходимых при этом. Будет отличаться и цена вопроса – у чугунной арматуры удалить часть для установки на это место запорного клапана значительно дороже, чем аналогичный объем работ с пластиковыми материалами.

Когда выбран вариант с приглашением мастера, то здесь потребуются лишь средства на оплату его услуг. Также, желательно проконтролировать работу и проверить качество установки, чтобы впоследствии не возникло проблем. Лучше всего обращаться к сантехнику, обслуживающему дом/закрепленному за определенной территорией.

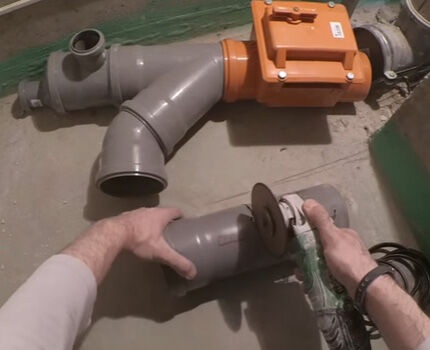

Пластиковые трубы легко разрезать
Пластиковые трубы легко разрезать самостоятельно. Да и специальные дорогостоящие инструменты для этого не понадобятся

Если решено все делать своими силами, то нужно, для начала, посмотреть теорию по монтажу или прочесть краткий инструктаж по установке обратного клапана на систему канализации.

Во-первых, понадобится проверить приобретенное устройство в действии еще до его монтажа. Для этого можно использовать, например, струю воды из крана. Протестировав работоспособность клапана и удостоверившись, что он пропускает лишь в одном направлении воду, можно приступать к следующему этапу.

Второй шаг – измерить длину обратного устройства и разметить место его установки с учетом этих размеров. Здесь важно, чтобы к клапану был свободный доступ – периодически нужно будет проводить ревизию.

Когда все размечено, предстоит удалить/отрезать участок трубы, на место которого будет поставлено запорное приспособление. При монтаже нужно использовать уплотнительное кольцо и герметик или фум-ленту, чтобы обеспечить надежное соединение и исключить протекание.

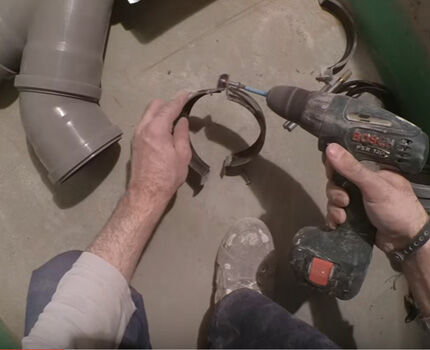

Хомуты для фиксации
Иногда нужно для фиксации прибора использовать металлические хомуты

Аналогично предстоит поступить с остальными запорными клапанами, если планируется установка отдельных запорных устройств на каждый сантехнический прибор.

Следует правильно расположить клапан, используя инструкцию, прилагаемую к прибору, а можно посмотреть на красную стрелку, указывающую направление движения канализационных стоков.

Когда все стыки канализационной трубы с запорным клапаном надежно изолированы, следует проверить проведенную работу в действии, открыв кран или спустив воду в сливном бачке. Если ничего в месте установки не протекает, значит все сделано качественно и можно не волноваться.

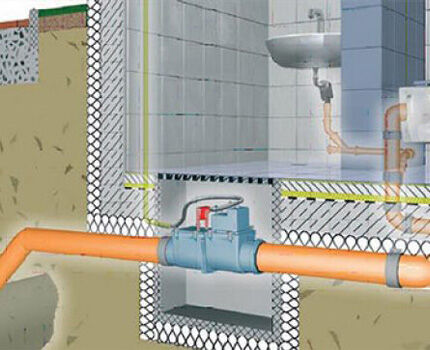

Запорный клапан на каждом сантехприборе
Вариант с отдельными преграждающими устройствами на каждом сантехническом приборе удобнее – так квартира будет надежнее защищена при возникновении канализационного засора

При установке запорного клапана в общую канализационную трубу на даче/в коттедже, следует также обеспечить свободный доступ к нему, даже если оно находится на улице.

Как безопасно использовать устройство?

Чтобы обратный клапан долгое время защищал дом/квартиру от обратного тока канализационных вод, нужно своевременно проводить его обслуживание. Поэтому важно обеспечить удобный доступ к нему.

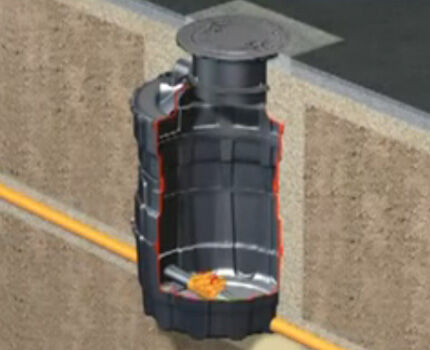

Люк для ревизии устройства
Каждые 6-12 месяцев предстоит открывать/откручивать ревизионную крышку и, при необходимости, удалять мусор, скапливающийся на заслонке

Возможна ситуация, когда в процессе удаления использованной воды возникает шум, скрип и прочие неприятные звуки. В таком случае нужно обязательно досрочно проверить запорный клапан – возможны поломки в виде сношенных деталей или неожиданное засорение.

Если вовремя не проверить все, то при обратном движении канализационных стоков устройство не сможет выполнить свое предназначение и грязная вода начнет выходить из всех сантехнических приборов.

Затопило раковину стоками
Целесообразно ставить обратные клапаны на каждый сантехнический прибор, чтобы в случае поломки одного из них сработали остальные

В случае, когда используется автоматическое устройство с электрическим двигателем, нужно четко придерживаться рекомендаций по его обслуживанию и своевременно менять запчасти. Сроки износа отдельных элементов устройства указаны производителем в инструкции.

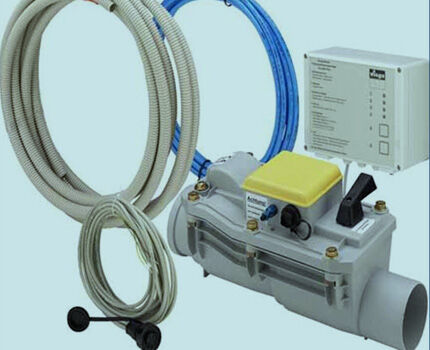

Запорное устройство с электродвигателем
Важно соблюдать рекомендации и сроки обслуживания запорных устройств с электродвигателем, чтобы обеспечить максимальную защиту дома/квартиры от затопления

Бывает, что в процессе ревизии был обнаружен износ определенных деталей, заменить которые невозможно – производитель не выпускает нужные запчасти.

Простые модели обратных клапанов
В простых моделях с заслонками при выходе запирающей части из строя лучше купить и поставить новый клапан взамен испорченного

Чинить испорченную деталь подручными материалами не следует – нет гарантии, что при необходимости самодельная заслонка справится с напором стоков из трубопровода в обратном направлении.

Выводы и полезное видео по теме

Видео ролик о пользе обратного клапана и особенностях его установки:

Обзор обратного поворотного клапана для горизонтальной установки в канализационную трубу в видео:

В видео ролике наглядно продемонстрирован принцип работы запорного клапана:

Некоторые умельцы умудряются из подручных средств смастерить некое подобие обратного клапана. Подробнее в этом видео:

Монтаж запорного клапана следует проводить еще на этапе сборки канализационной системы. Наглядно это продемонстрировано в ролике:

Выбирать подходящий обратный клапан для канализационной системы своего дома/квартиры следует с учетом особенностей расположения и ответвления труб. Его можно установить своими силами или привлечь сантехника – все зависит от навыков и предстоящего объема работ. Главное, не забывать каждые 6-12 месяцев проводить осмотр клапана и удалять появляющиеся засоры, чтобы он смог качественно защитить дом/квартиру в случае обратного течения стоков.
