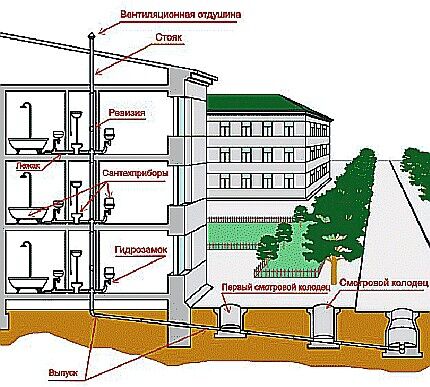

Внутренняя канализация: варианты устройства в квартире и частном доме

Правильно подключенная внутренняя канализация в новом жилье является залогом нормальной работоспособности сантехнического оборудования и отсутствия неприятных запахов, а профессиональный монтаж труб позволяет сохранить неприкосновенность нового ремонта в помещениях.

Для принятия правильных решений в процессе проведения канализации требуются знания о схемах её обустройства и необходимых материалах.

Виды канализационных труб

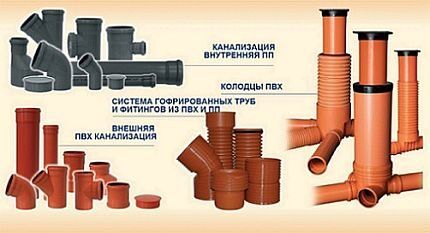

Для бытовых нужд канализационные трубы производятся из различных материалов и разного диаметра.

Теоретически, чем шире диаметр и толще стенка, тем лучше проходимость и меньше риск провисания трубы. Но эстетичность внешнего вида и цена изменяют реальный выбор людей при приобретении этой продукции.

Какой материал используют для изготовления

От материала канализационных труб зависит их долговечность и спокойствие жильцов.

Выбор материала для канализационных труб
Выбор материала для канализационных труб лучше проводить со специалистом. Дешевые изделия могут быстро дать течь или деформироваться под собственным весом

Чугунные канализационные трубы давно не применяются в бытовой канализации, их место заняли пластиковые аналоги, которые могут быть изготовлены из следующих материалов:

  1. Полиэтилен. Канализационные трубы из этого материала обладают гибкостью, провисают, поэтому их стыки сложно загерметизировать. Применяются полиэтиленовые трубы в промышленной канализации, где их армируют поперечными кольцами и используют на участках со сложным ландшафтом. Во внутренней канализации их не используют.
  2. Полипропилен. Довольно дорог, но обладает хорошей механической прочностью. Канализационные трубы из этого материала термоустойчивы, стойкие к воздействию абразивных частиц и прекрасно переносят чистку тросом.
  3. Поливинилхлорид. Трубы из ПВХ почти не отличаются от полипропиленовых своими свойствами, но они немного шумнее и могут прогибаться при протекании по ним воды свыше 70 градусов.

Для квартирной и внутридомовой канализации достаточно труб из ПВХ или полипропилена, которые при правильном монтаже прослужат несколько десятилетий.

Диаметры труб для канализации

Существуют стандартные диаметры канализационных труб, которые позволяют совмещать изделия от разных производителей.

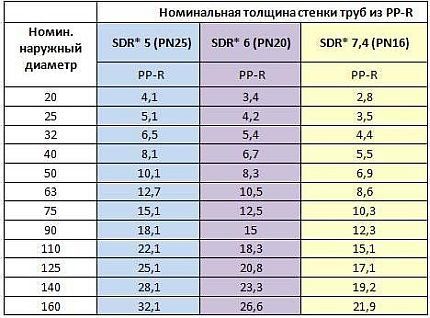

Популярные диаметры канализационных труб
Чем толще стенка, тем меньше прогибаются трубы, поэтому при их большой длине рекомендуется приобретать утолщенные изделия с повышенной жесткостью

Наиболее распространены при монтаже внутренней канализации трубы диаметром 40 мм и 50 мм.

Необходимые диаметры канализационной разводки
Указаны минимальные значения. При наличии в стоках большого количества жира и отходов рекомендуется увеличивать диаметры труб до следующего стандартного размера

Для стояков используется труба с диаметром 110 мм, но в многоэтажных коттеджах её размер может быть увеличен. Для стыковки труб разного просвета используются переходники и патрубки соответствующих размеров.

Технология сборки труб

Процедура сборки пластиковых канализационных труб предельно проста и похожа на детский конструктор. Каждая из труб имеет длину до 3-5 метров, а минимальный их размер регулируется ножовкой по металлу или специальным труборезом.

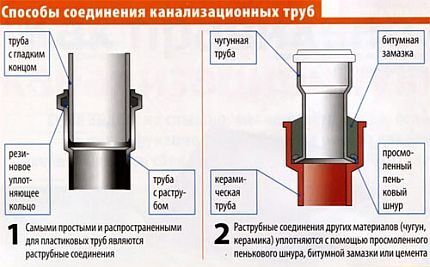

Схема соединения канализационных труб
Гладкие концы труб должны быть хорошо зачищены и плотно всунуты в раструб, иначе на внутреннем стыке могут скапливаться волосы и волокнистые остатки продуктов

Купленная труба или переходник имеет два разных конца: гладкий и с расширением (раструбом). В раструб вставляется простой конец другой трубы. Для герметизации соединения в расширении имеется канавка для установки резинового кольца. Для лучшего скольжения при монтаже уплотнитель можно смазать тонким слоем силикона.

Смазывать герметиком резиновое кольцо нужно только при окончательном монтаже системы, а не в процессе примерки.

Расчет угла наклона

Особенность внутренней канализации заключаются в том, что и недостаточный, и избыточный уклон труб приводит к их засорению. При маленьком наклоне твердые частицы оседают на дне, не смываясь слабым потоком воды. При большом проценте уклона чистая жидкость быстро уходит, а на стенках остаются и затвердевают пищевые частицы, которые со временем сужают просвет трубы. Максимально допустимый уклон не должен быть более 150 мм на метр трубы.

Соблюдение норм горизонтального монтажа труб приводит к эффекту «самоочищения», при котором твердые частицы смывает потоком воды в стояк, и они не оседают на внутренней стенке канализации.

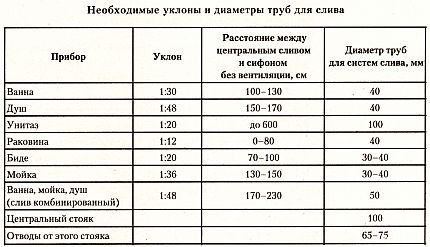

Расчетные данные уклона канализации
Указанные на схеме размеры уклонов можно увеличивать на 25% без риска негативных последствий, а делать уклон меньшим данных значений не рекомендуется

Указанные значения уклона рассчитываются на один метр трубы, поэтому если в доме от раковины идет трехметровая труба диаметром 50 мм, то разница её уровней у канализационного стояка и в месте соединения с сифоном должна составлять не менее 9 см.

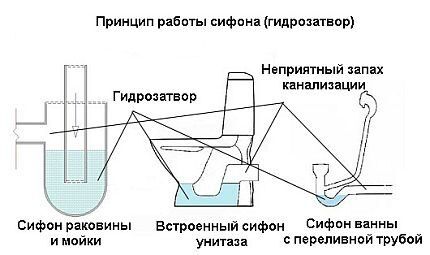

Зачем нужен гидрозатвор

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Виды сантехнических сифонов
Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

Внутренняя канализация частного дома

При обустройстве и проектировании внутренней канализации загородного дома могут возникать ошибки и недочеты, которые сопровождаются необходимостью переделывать уже произведенные монтажные работы. Минимизировать такие ситуации можно с помощью нижеизложенных инструкций и правил по планированию и сборке канализационной системы индивидуального дома.

Общая схема: основные моменты

Внутренняя канализация дома имеет вид комплекса пластиковых стояков, труб и соединительных деталей, который используется для отведения сточных вод от сантехнического оборудования и других устройств, использующих воду.

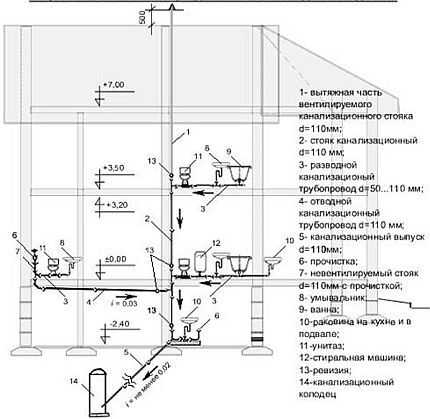

Схема устройства канализации индивидуального дома
Главным элементом внутренней канализации в доме является вертикальный стояк, который собирает воду с остальной горизонтальной разводки. В больших домах их может быть два для удобства монтажа и более свободного планирования расположения комнат

Верхняя часть стояка выводится выше кровли дома и оборудуется специальной крышкой или клапаном, которые позволяют воздуху заходить в трубу в моменты спуска воды для предотвращения сифонного эффекта и срыва гидрозатвора.

План устройства канализации индивидуального дома
Фановая труба по нормам должна быть выведена на крыше на высоту не менее чем 50 см от поверхности кровли

Возможна также схема вентиляционного кольцевания, при котором дальний край отводящей горизонтальной трубы подключается к стояку выше места слива.

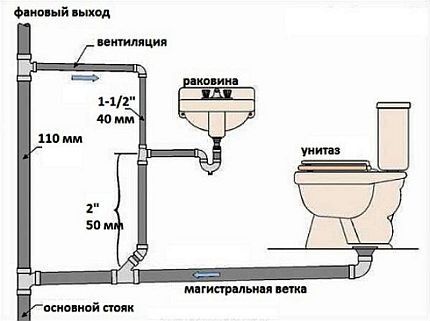

Закольцовка канализационной вентиляции
Кольцевание вентиляции имеет смысл только в случае отсутствия фанового выхода или его большой высоты над уровнем входа горизонтальной разводки в стояк

Стояк выводится из дома через подвал или подпольное пространство на улицу в колодец. От вертикальной трубы идет пластиковая разводка к унитазу, раковинам и другому оборудованию. Между канализационными трубами и сантехникой располагаются сифоны, которые не дают проникать в помещение неприятным запахам.

Этапы проектирования схем

Если схему дома делает не специализированная проектная организация, а хозяин самостоятельно, то следует самому распланировать расположение кухни, санузлов и канализационной разводки.

Предварительный анализ потребностей позволит впоследствии сделать внутреннюю отделку комнат как хочется, а не как вынуждают обстоятельства. Порядок действий при проектировании схемы внутренней канализации следующий:

  1. Взять план дома на земельном участке и определить месторасположение сточного колодца. Если сантехника будет располагаться на нескольких этажах, то план должен быть поэтажный.
  2. Отметить расположение вертикальных стояков.
  3. Нарисовать месторасположение всего оборудования, которому требуется канализационная подводка.
  4. Начертить горизонтальные трубы, идущие от оборудования к стоякам.
  5. Определить диаметр стояка и длину фановой трубы.
  6. Проанализировать необходимость в покупке пластиковых колен, тройников и переходников.
  7. Продумать возможность проведения скрытой канализации и потребность в декоративных коробах.

В соответствии с составленной схемой потом будет проводиться монтаж всей внутренней канализации. Чем тщательней планируется схема пластиковой разводки, тем меньше проблем будет при её установке.

Расчеты при планировании

Сделать графическое изображение схемы внутренней   канализации загородного дома – это залог избегания крупных инженерных ошибок. Для проработки мелких деталей требуется точный расчёт параметров канализационной системы. Поэтому необходимо взять уже начерченную схему и проанализировать следующие параметры:

  • рассчитать длину горизонтальных пластиковых труб и возможность выполнения их норм уклона;
  • просчитать необходимое количество и диаметр уплотнителей, соединительных элементов, переходников;
  • определиться, потребуется ли насосное оборудование для нормального функционирования канализационной системы;
  • рассчитать максимальный одновременный сток через подводящие трубы. На одно устройство обычно достаточно трубы диаметром 40 мм;
  • продумать необходимость дополнительного воздушного контура в случае расположения слива унитаза выше уровня другого оборудования в системе горизонтальной разводки.

Правильно выполненные вышеуказанные действия позволят сделать канализацию эффективной и работоспособной даже при максимальных нагрузках и незначительных засорах труб.

Последовательность сантехнических монтажных работ

При планировании строительства дома необходимо ориентироваться на следующую последовательность монтажа его внутренней канализации:

  1. Устанавливаются стояки, их концы выводятся на крышу и в подвал.
  2. Подводы для унитазов присоединяются к стоякам.
  3. Формируется горизонтальная разводка и подключается один её конец к стояку.
  4. Подсоединяются сифоны к сантехнике.
  5. Сантехнические приборы соединяются с системой канализации.

Организацией системы внешней канализации можно заняться до или после описанных действий.

Стык внешней и внутренней канализации
При прокладке сточной трубы через фундамент она вставляется в металлическую гильзу, которая предотвратит повреждение канализации в случае осадки дома

После монтажа обеих систем, их объединяют в одну, подсоединяя внутренние стояки к внешней сливной трубе.

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от таковой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что расположение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

  • система работает по самотечному принципу без использования компрессорных установок;
  • вся канализационная квартирная схема замыкается на общедомовых стояках;
  • основой работоспособности системы является соблюдение норм уклона труб канализации;
  • для выравнивания внутриканализационного давления используются вентиляционные фановые трубы.

Соблюдение всеми жильцами многоквартирного дома этих принципов при монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

Особенности планировки в квартире

Изменить схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности внешнему виду комнат.

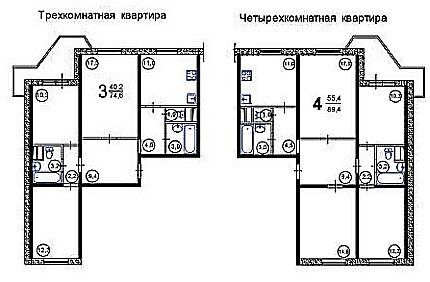

Схемы расположения санузлов в небольших квартирах

Схемы расположения санузлов в больших квартирах
В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Расположение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти основные правила монтажа таких систем. Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разделены коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.

Подключение труб к канализационному стояку
Межэтажное пространство около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например крупными кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться исключительно для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, затем присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или непосредственно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая выравнивает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой приобретенного сантехнического оборудования. Для этого необходимо:

  1. Определить типы сантехнических приборов и места их установки.
  2. Начертить схемы трубопроводов с учетом углов их наклона.
  3. Проверить достаточность размера и высоты отверстий в стенах для установки планируемой разводки.
  4. Определить количество изделий и материалов для проведения монтажа, приобрести их.
  5. Выполнить пробный монтаж труб и проверить возможность их установки.
  6. Демонтировать старую канализацию при необходимости.
  7. Окончательно установить канализационную разводку.
  8. Выполнить монтаж сантехнического оборудования и подключить его к канализации.
  9. Проверить полученную систему на наличие протеканий.

Если всё сделано правильно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Правила схем обустройства

При планировании схемы внутренней канализации важно соблюдать ряд правил, которые помогут сэкономить время и обеспечат долговечность собранной системы.

Советы по обустройству стояка и унитаза:

  1. Унитаз должен иметь собственное подключение к вертикальному стояку. При подключении прибора в общую горизонтальную разводку возможен срыв гидрозатвора в расположенной рядом сантехнике.
  2. Просвет трубы стояка должен быть равен или превышать диаметр сливного отверстия унитаза, но не менее 110 мм.
  3. В вертикальном стояке необходимо предусмотреть специальные люки для проведения ревизий. Оптимальная высота их расположений – 1000 мм от пола.
  4. Недопустимо выводить край фановой трубы в дымоход.
  5. Если межэтажное перекрытие в санузле будет заливаться цементом, то пластиковый стояк помещают в специальную пластиковую гильзу.

Правила проектирования горизонтальной разводки:

  1. Размер сливного патрубка сантехнического прибора должен быть меньше диаметра отводящей воду канализационной трубы.
  2. Длина сливной трубы, идущей от унитаза до стояка не должна превышать 1 метр, от других приборов – 3 м. Для труб большей длины необходимо или увеличивать их диаметр до 70 см и более, или закольцевать трубы с вентиляцией вертикального стояка выше места слива.
  3. Нельзя соединять горизонтальные трубы прямоугольными коленами из-за вероятности засора. Лучше подключить их через два колена с углом 135 градусов.
  4. Раструб канализационных труб должен быть расположен навстречу водяному потоку.
  5. При монтаже канализации в закрытых коробах можно обложить трубы минватой для шумоизоляции.
  6. Штроба для труб в несущих стенах может представлять опасность, поэтому её обустройство можно лишь с разрешения инженера.
  7. Сливы от посудомоечной машины и мойки желательно оборудовать жироуловителями.
  8. При подключении сантехнического оборудования поворачивать нижний край тройника необходимо на половину высоты раструба.
  9. Длинные пластиковые трубы необходимо закреплять хомутами для предупреждения провисания.

После окончания монтажа внутренней канализации необходимо наполнить раковину и мойку до краев водой, открыть спусковое отверстие, а также провести полный слив унитаза.

Если протечек и неприятного запаха нет, значит большинство правил соблюдено.

Полезное видео по теме

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.

Проектирование фановой трубы в частном доме:

Правила обустройства внутренней канализации:

Нюансы внутренней канализации в многоквартирном доме:

Представленные варианты размещения канализационных труб в жилье являются типовыми. Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации.
