Светодиодная лампа своими руками: схема, нюансы конструкции, самостоятельная сборка

LED-светильники находят широкое применение в организации бытового, уличного, промышленного освещения. Их важными достоинствами является экономичность, экологичность, неприхотливость в обслуживании.

Довольно простая конструкция позволяет сделать светодиодные лампы своими руками. Подробную инструкцию по их изготовлению, как и схемы сборки вы найдете в представленной статье.

Принцип работы LED-устройства

Основой светодиодной лампы является односторонний полупроводник, величина которого составляет несколько миллиметров. В нем происходит однонаправленное движение электронов, что позволяет преобразовывать переменный ток в постоянный.

Состоящему из нескольких слоев кристаллу светодиода свойственны два типа электропроводимости: положительно и отрицательно заряженных частиц.

Сторона, где содержится минимальное количество электронов, получила названия дырочной (p-тип), тогда как другая с большим количеством этих частиц именуется электронной (n-тип).

Схема работы светодиода
Между двумя сторонами светодиодного элемента имеется условная граница – электронно-дырочный переход (p-n). Здесь частицы сталкиваются между собой, в результате чего наблюдается свечение.

При столкновении элементов на p-n-переходе они сталкиваются, генерируя частицы света фотоны. Если в это время поддерживать систему в постоянном напряжении, светодиод будет излучать стабильный поток света. Этот эффект используется во всех конструкциях LED-ламп.

Четыре разновидности светодиодных устройств

В зависимости от размещения светодиодов подобные модели можно разделить на следующие категории:

  1. DIP. Кристалл скомпонован с двумя проводниками, над которыми находится увеличитель. Модификация получила широкое распространение при изготовлении вывесок и гирлянд.
  2. «Пиранья». Приборы собирают аналогично предыдущему варианту, но предусматривают четыре вывода.  Надежные и прочные конструкции чаще всего применяют для оснащения автомобилей.
  3. SMD. Кристалл размещается сверху, что значительно улучшает отведение тепла, а также помогает уменьшить габариты устройств.
  4. СОВ. В этом случае светодиод впаивается непосредственно в плату, что способствует увеличению интенсивности свечения и защите от перегрева.

Существенный недостаток COB-устройств — невозможность замены отдельных элементов, из-за чего приходится приобретать новый механизм из-за одного-единственного вышедшего из строя чипа.

В люстрах и других бытовых осветительных приборах обычно применяется конструкция SMD.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

  • светодиод;
  • цоколь;
  • драйвер;
  • рассеиватель;
  • радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

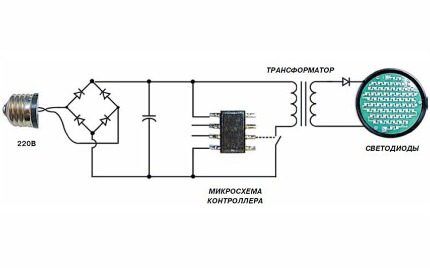

Схема устройства светодиодной лампы
Светодиодные приборы могут быть рассчитаны на различное напряжение. Наиболее востребованы небольшие изделия на 12-15 Вт и более крупные светильники на 50 ватт

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в тягу, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Преимущество и недостатки самодельной лампы

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

Лампа, сделанная своими руками
К недостаткам изделий следует отнести отсутствие гарантии от производителя. Кроме того, при небрежной сборке подобные устройства могут иметь непривлекательный внешний вид

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом.  Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Проблемы самостоятельного изготовления

Главными вопросами, которые приходится решать при изготовлении LED-ламп, является перевод переменного электрического тока в пульсирующий и его выравнивание до постоянного. Помимо этого, предстоит ограничить силу электропотока 12 вольтами, что необходимо для питания диода.

Составные части светодиодной лампы
Для самостоятельного создания светильника на светодиодах можно воспользоваться деталями, купленными в специализированных магазинах, или элементами из перегоревших приборов

Продумывая устройство, следует также решить ряд конструктивных задач, а именно:

  • как расположить схему и светодиоды;
  • как изолировать систему;
  • как обеспечить теплообмен в устройстве.

Перед сборкой желательно продумать все эти проблемы с учетом требований, которые предъявляются к самодельному источнику света.

Схемы светодиодных ламп

Прежде всего, следует выработать вариант сборки. Существует два основных способа, каждый из которых имеет собственные плюсы и минусы. Ниже мы рассмотрим их подробнее.

Вариант с диодным мостом

Схема включает четыре диода, которые подключаются разнонаправленно. Благодаря этому мост приобретает возможность трансформировать сетевой ток в 220 V в пульсирующий.

Схема со светодиодным мостом
Схема светодиодного моста отличается простотой и логичностью. Выполнить ее может даже начинающий мастер, осваивающий азы самостоятельной работы

Происходит это следующим образом: при проходе по двум диодам синусоидальных полуволн, они изменяются, что вызывает потерю полярности.

При сборке к плюсовому выходу перед мостом подключается конденсатор; перед минусовой клеммой – сопротивление на 100 Ом. Еще один конденсатор устанавливается позади моста: он понадобится для сглаживания перепадов напряжения.

Изготовление светодиодного элемента

Наиболее простым способом создания LED светильника является выполнение источника света на основе сломанного светильника. Необходимо проверить работоспособность обнаруженных деталей, что можно сделать с помощью аккумулятора на 12 V.

Неисправные элементы нужно заменить. Для этого следует распаять контакты, убрав перегоревшие элементы, поставить на их место новые. При этом важно соблюдать чередование анодов и катодов, которые крепятся последовательно.

Если требуется поменять лишь 2-3 штуки чипа, достаточно просто припаять их на участки, где ранее находились вышедшие из строя компоненты.

При полной самостоятельной сборке нужно соединять в ряд по 10 диодов, соблюдая правила полярности. Несколько выполненных цепей припаиваются к проводам.

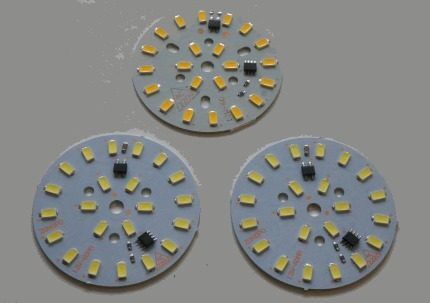

Платы со светодиодами
При изготовлении лампы можно воспользоваться платами со светодиодами, которые можно найти в перегоревших устройствах. Важно лишь проверить их работоспособность

При сборке схем важно следить, чтобы спаянные концы не касались друг друга, поскольку это может привести к замыканию прибора и выхода системы из строя.

Приспособления для более мягкого света

Чтобы избежать мерцания, свойственного LED-светильникам, описанную выше схему можно дополнить несколькими деталями. Таким образом, она должна состоять из диодного моста, резисторов на 100 и 230 Ом, конденсаторов на 400 нФ и 10 мкФ.

Чтобы защитить устройство от перепадов напряжения в начале схемы помещается резистор в 100 Ом, за которым впаивается конденсатор 400 нФ, после него устанавливается диодный мост и еще один резистор на 230 Ом, за которым идет собранная цепочка светодиодов.

Приборы с резисторным сопротивлением

Подобная схема также вполне доступна начинающему мастеру. Для ее выполнения требуются два резистора 12k и две цепочки из одинакового числа светодиодов, которые припаиваются последовательно с учетом полярности. При этом одна полоса со стороны R1 подсоединяется катодом, а другая – с R2 – анодом.

Выполненные по этой схеме светильники имеют более мягкий свет, поскольку действующие элементы зажигаются по очереди, благодаря чему пульсация вспышек почти незаметна невооруженному глазу.

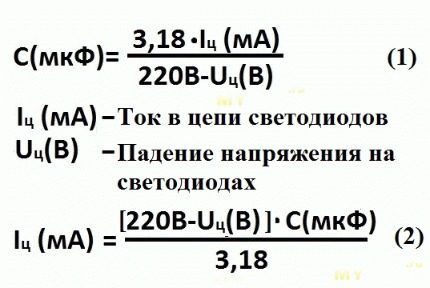

Формула расчета мощности
Для расчета мощности лампы необходимо знать величину тока, который проходит через светодиоды. Эту величину можно рассчитать по приведенной формуле. При этом нужно учесть, что на показатель падения напряжения в последовательно соединенных 12 светодиодах составляет примерно 36В

Устройства успешно применяются в качестве настольной лампы и в других целях. Для создания оптимального освещения специалисты рекомендуют применять ленты из 20-40 диодов. Меньшее количество дает небольшой световой поток, соединение большего числа элементов технически довольно сложно выполнить.

Важный элемент: светодиодный драйвер

Для корректной работы LED-устройства, выполненного своими руками, следует решить вопрос с драйвером. Схема этого узла довольно проста. Алгоритм функционирования состоит в прохождении переменного тока в 220V на диодный мост через конденсатор C1.

Выпрямленный ток переходит на последовательно подключенные светодиоды HL1-HL27, количество которых могут достигать 80 штук.

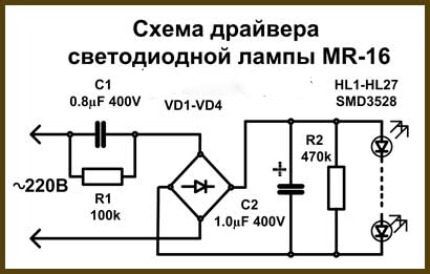

Схема драйвера для светодиодной лампы
Драйвер для самодельного светодиодного устройства собирается по приведенной схеме. Можно также воспользоваться и готовыми элементами bp 3122, bp 2832а или bp 2831а

Чтобы избежать мерцания и добиться стабильно ровного цвета желательно использовать конденсатор С2, который должен иметь как можно большую емкость.

Корпуса для светодиодных приборов

Перед сборкой важно определиться, где будет помещаться собранная схема. Существует несколько вариантов решения этой проблемы — для размещения устройства можно использовать:

  • Цоколи ламп накаливания.
  • Корпуса от перегоревших энергосберегающих или галогенных ламп.
  • Выполненные своими руками приспособления.

Первый вариант имеет важное преимущество. При его использовании легко закрутить собранное светодиодное устройство в патрон, тем самым обеспечив теплообмен.

Следует учесть, что помимо очевидного плюса, этот способ имеет и явные минусы. Собранная конструкция имеет не слишком эстетичный вид, кроме того, в этом случае сложно выполнить надежную изоляцию.

Отделение колбы лампы накаливания
Для того чтобы воспользоваться перегоревшей лампой накаливания для создания светодиодной, нужно предварительно аккуратно отделить стеклянную колбу от цоколя, после чего извлечь спираль. В образовавшееся пространство осторожно укладывается собранная схема, а над платой укрепляется лампочка

Удобный и практичный вариант — поместить самодельный прибор в корпус энергосберегающей лампы. Для этого первоначально необходимо разобрать перегоревший прибор, достав из него преобразовательную плату.

Собранную схему можно вставить, применив разные способы:

  • Диоды помещаются в отверстия, которые проделываются в крышке под стеклянной колбой.
  • Схему можно расположить внутри цоколя, что гарантирует теплообмен. В этом случае LED-элементы вставляются и закрепляются в уже имеющиеся отверстия.
  • Плату можно спрятать в цоколь. Для выполнения процесса удобно воспользоваться обычной пластиковой крышкой от бутылки с водой.

Для размещения светодиодов мастера часто применяют сделанный своими руками кружок из пластика или картона, в котором сверлятся отверстия под диоды. При тщательно выполненной работе такие устройства смотрятся довольно эстетично.

Еще одним вариантом является применение корпуса галогенной лампы. Он не получил широкого распространения, поскольку в данном случае нет возможности закрутить светильник в патрон. Тем не менее подобная модификация используется для выполнения самодельных индикаторов и иных приборов.

Материалы для изготовления самоделки

Помимо корпуса, для создания лампы потребуются и другие элементы. Это, прежде всего светодиоды, которые можно приобрести в виде LED-лент или отдельных элементов НК6. Сила тока каждой детали равна 100-120 мА; напряжение 3-3,3 V.

Материалы, необходимые для сборки
Сборка некоторых схем предполагает использование дополнительных звеньев, например, драйвера, поэтому набор компонентов для каждого конкретного случая рассматривается отдельно

Необходимы также выпрямительные диоды 1N4007 либо диодный мост, а также предохранители, обнаружить которые можно в цоколе старого прибора.

Понадобится и конденсатор, емкость и напряжение которого должны соответствовать используемой электросхеме и количеству использованных в ней LED-элементов.

Если не используется готовая плата, нужно подумать о каркасе, к которому крепятся светодиоды. Для его изготовления подойдет теплоустойчивый материал, не являющийся металлом и непроводящий электрический ток.

Как правило, подобную деталь выполняют из прочных пластиков или плотного картона. Для крепления светодиодных элементов к каркасу понадобятся жидкие гвозди или суперклей.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов. В этом случае мы используем:

  • старый цоколь Е27;
  • светодиоды НК6;
  • драйвер RLD2-1;
  • кусок пластика или плотного картона;
  • суперклей;
  • электропроводку;
  • паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок. Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон.

Схема сборки светодиода
Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем.

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.

Светильник из светодиодной ленты
Эффектный светильник можно выполнить, используя светодиодную ленту. Этот элемент вставляется в трубку, применяющуюся для люминесцентного освещения

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве.

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Полезное видео по теме

В приведенном ниже видеоролике вы можете увидеть подробный рассказ специалиста о самостоятельной сборке LED-светильника:

Лампы на светодиодах, выполненные самостоятельно, обладают высокими техническими характеристиками. Они почти не уступают фабричным моделям по таким качествам, как прочность, надежность, долговечность. Сборка подобных устройств доступна практически каждому: для успешного ее выполнения необходимо лишь строго следовать схемам и аккуратно выполнять все предписанные манипуляции.
