Как правильно разобрать лампочку: инструкция по разбору различных типов ламп

Чтобы сделать что-то интересное своими руками, увлеченные люди находят самые неожиданные решения. Нашлось применение и обычной колбе сгоревшей лампы накаливания. А вот люминесцентные и светодиодные для этих целей не подходят, их разбирают только для ремонта.

В любом случае важно знать, как разобрать лампочку, а затем можно экспериментировать над ее дальнейшим применением.

О разборке лампы накаливания

Из негодных ламп создают вазочки и емкости для специй, миниатюрные аквариумы и много других поделок.

Если вы решили освоить этот процесс, то начать следует с обыкновенной лампочки накаливания. Внутри у нее нет опасной для здоровья начинки в виде добавок из вредных веществ. Поэтому разборка ее не только несложная, но и совершенно безвредная для здоровья.

Кратко об устройстве прибора

Чтобы начать демонтаж внутренностей лампы, нужно в общих чертах ознакомиться с ее устройством. Главный элемент — тело накала, концы которого держат на себе электроды.

Дополнительную жесткость создают держатели, закрепленные на стеклянной опоре — штабике. Стержень связан с ножкой, в состав которой входят электроды, штенгель, тарелочка.

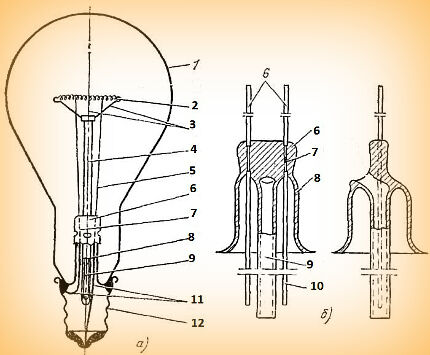

Конструкция ЛН
Составляющими конструкции являются: колба (1), тело накала (2), штативы дополнительные(3), стержень (4), электроды (5), лопатка (6), промежуточные выводы (7), тарелочка (8), штенгель (9), внешние выводы (10), выводы (11), цоколь (12)

Все внутренние элементы придется извлечь из колбы через нижнюю ее часть.

Как выполнить разборку

Здесь необходимо учесть некоторые нюансы, т.к. работать придется со стеклом. Материал ножки очень тонкий, а у изолятора цоколя — довольно грубый.

Чтобы предотвратить разлетание осколков и связанные с этим риски, нужно в качестве рабочего места использовать картонную коробку. Ее дно застилают мягким материалом.

Перед началом операции нужно вооружиться тонкогубцами. С их помощью удастся демонтировать контакт, прочно запаянный у горла колбы.

Элемент расшатывают и поворачивают до тех пор, пока два проводка, идущие к основной части лампы — телу накала — не оборвутся. Далее, освобожденный контакт снимают.

Следующая задача — вскрытие изоляции цоколя. Для этого потребуется тот же инструмент. При помощи тонкогубцев раскачивают ножку лампочки и удаляют ее в сборе с тарелочкой, штенгелем, электродами, телом накала.

Открыв доступ к внутренней полости лампы, старательно очищают ее при помощи кусочка текстиля. Без внутренностей от лампочки остается только термостойкая стеклянная колба.

Мини-тепличка из ЛН
Это пример использования ЛН в качестве мини-теплички для выращивания мелких растений. Такую поделку можно преподнести в качестве оригинального подарка

Как ее применить, зависит от вашей фантазии — она может стать емкостью для специй, крошечным аквариумом, абажуром или светильником.

Для некоторых поделок лишним окажется цоколь. Удалить его несложно, поскольку соединение не очень прочное. Можно просто сутки подержать его в смеси соляной кислоты с аммиачной селитрой либо в плавиковой кислоте. Что растворит клей, крепящий цоколь к основанию колбы.

При таком варианте важно после кислоты хорошенько промыть изделие в мыльном растворе. И не забыть надеть перчатки, чтобы проводить все манипуляции.

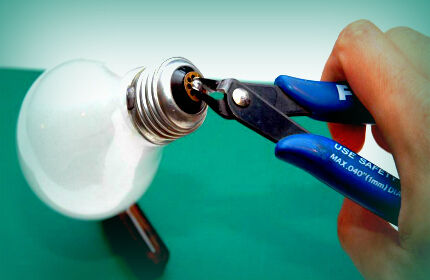

Извлечение контакта
Так выглядит процесс извлечения контакта. Его захватывают тонкогубцами, хорошо расшатывают, а после легко извлекают из дна цоколя

Другой способ — отвернуть деталь в месте контакта со стеклом, затем очистить от клея и вынуть сосуд. Иногда достаточно поцарапать место стыка цоколя и колбы стеклорезом, чтобы избавиться от него.

Разборка лампы с патроном

При вывинчивании лампочки случаются всякие неприятности. Бывает и так, что она отделяется от цоколя. В этом случае не обойтись без разборки патрона. Работа требует применения защитных средств в виде очков и резиновых перчаток.

Электричество отключают, убеждаются в отсутствии напряжения путем использования индикатора. Убирают осколки с пола.

Далее, вооружаются узкогубцами и, вращая цоколь в направлении, противоположном движению часовой стрелки, выворачивают его. Для более надежного захвата кромки цоколя отгибают вовнутрь.

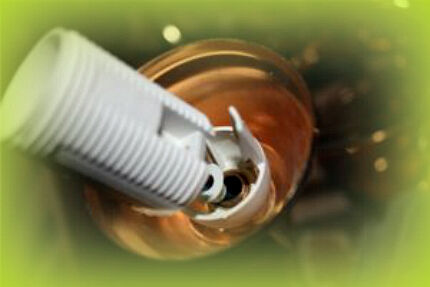

Удаление цоколя при помощи бутылки
Иногда используют для удаления цоколя из патрона простую пластмассовую бутылку. Горлышко нагревают, пока оно не размягчиться, а затем ввинчивают его в цоколь. Секунд через 30 начинают выкручивание путем вращения бутылки

Если попытка заканчивается неудачей, соединение нужно расслабить путем вращения в разных направлениях. Когда и такое действие не приносит результата, инструмент упирают во внутренние стенки цоколя и вывинчивают его таким образом.

Оригинальный мини-террариум из ЛН

Рассмотрим пример использования лампы накаливания для изготовления занимательной поделки — мини-террариума.

Сначала лампочку подготавливают. Вынув контакт, раскалывают черную изоляцию и вытягивают ее наружу. Используя плоскую отвертку, отваливают внутреннюю конструкцию, затем извлекают ее. В руках остается пустая колба с цоколем и ровным аккуратным отверстием.

Далее, можно взять красивый камень или сделать из проволоки витую подставку. В первом случае на одну из граней наносят термоклей в четырех точках, приклеивают лампочку. Теперь можно заняться оформлением.

В качестве наполнителя для террариума используют обычный лесной мох. К этому нужно добавить немного почвы и древесной коры. Чтобы все это оказалось внутри, из бумаги изготавливают конус и вставляют его в отверстие. На дно лампы насыпают дренаж из мелких камешков, на него — слой песка.

Все аккуратно разравнивают палочкой, добавляют почву. После берут пинцет и с его помощью укладывают растения. В шприц с иглой набирают воду и «поливают» посаженное. Теперь отверстие нужно закрыть. Для этого можно использовать шапочку от желудя или пробку, вырезанную из ветки.

Мини-террариум в лампочке
Террариум герметично закрыт, но в нем продолжается употребление углекислого газа, выработка кислорода, круговорот воды. Это своего рода маленькая планета со своим климатом

Внутри образуется своя микрофлора. Растения продолжают расти и развиваться.

Вторая жизнь лампы накаливания

Некоторые домашние умельцы на основе лампы накаливания изготавливают собственноручно светодиодные осветительные приборы.

Для этого нагревают паяльник и удаляют припой в самой нижней точке цоколя. Далее, взламывают изоляцию, удаляют внутреннюю начинку и расширяют до максимума отверстие.

Параллельно соединяют три светодиода. К «плюсу» каждого из них припаивают по резистору. Поскольку значение сопротивления находится в зависимости от источника питания, величина его может быть другой. К схеме подсоединяют два провода для подачи напряжения.

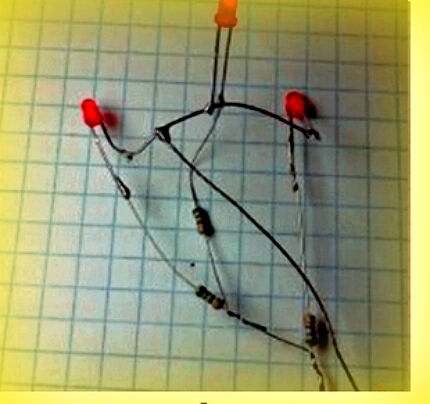

Диодная лампа из ЛН
Таким образом, приложив немного усилий, можно осовременить обычную лампу накаливания, преобразив ее в светодиодную. Кроме удовлетворения от хорошо выполненной работы, вы получите еще и экономию средств

Конструкцию вставляют в отверстие, аккуратно расправляют , чтобы не допустить смыкания проводов между собой. Выводят провода через отверстие цоколя. Подключают лампу к постоянному напряжению, чтобы проверить ее работоспособность. Затем цоколь запаивают.

Безопасные работы с люминесцентной лампой

КЛЛ разобрать можно, но не с целью дальнейшего использования для поделок, а только если нужно отремонтировать устройство запуска. Колбу лампы лучше совсем не трогать, поскольку от ядовитых паров ртути нужно держаться подальше.

Компактные люминесцентные лампы
Провода, идущие от нити накала лампы к плате, иногда не припаивают к последней, а накручивают на специальные штырьки

В состав такой лампы входят пять частей:

  • U-подобная или спиралевидная колба;
  • верхняя составляющая корпуса с закрепленной на ней колбой;
  • электронная плата со смонтированным на ней пускорегулирующим устройством;
  • нижний элемент корпуса с размещенным в нем электронным балластом;
  • цоколь — вместе с низом корпуса это неразъемная конструкция.

Для разборки и доступа к контроллеру запуска используют плоскую отвертку с широким концом. С ее помощью поочередно рассоединяют защелки корпуса. Чтобы выполнить операцию, нужно вставить инструмент в паз и провернуть его.

Сделать это не так уж и просто. После длительной эксплуатации, сопровождающейся постоянным нагревом, пластик теряет летучие вещества, становится твердым. Сами защелки часто в процессе разъединения ломаются.

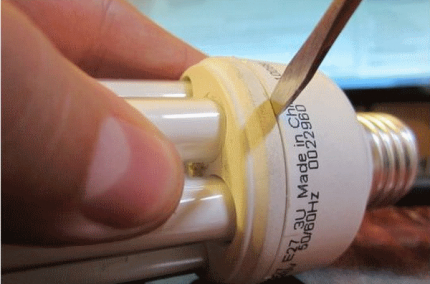

Разборка КЛЛ
Линия вскрытия лампы находится в месте, где нанесены технические параметры прибора и название. Здесь же расположено и основание колбы

Если все-таки произошла поломка запоров, их просто срезают острым инструментом или отпиливают. Для этого нужно вооружиться маленькой дисковой фрезой. Ее можно купить или изготовить самому.

Вначале измеряют штангенциркулем окружность корпуса. Затем в патрон сверлильного станка вставляют шпильку с фрезой. Делают это таким образом, чтобы последняя находилась над станиной на высоте равной ½ диаметра корпуса лампы.

Сверлильное оборудование включают, корпус лампы прижимают к режущему инструменту и надрезают осторожно внешнюю часть корпуса. Аналогичные пропилы делают с интервалом в 1,5 см по всему контуру.

Отвертку с тонким стержнем вставляют в прорези и приподымают обрезки. После берут отвертку на размер больше и открывают корпус осветительного прибора.

Далее, проверяют на исправность колбу лампы. Для чего берут мультиметр и проверяют попарно выводы. Нормальным считается сопротивление в пределах 15 Ом. Если все в норме, делают вывод о неисправности пускорегулирующего устройства.

При обрыве нитки накала, балласт может оказаться работоспособным. В этом случае колбу утилизируют, а исправное устройство используют как запчасть.

Если в схеме управления есть предохранитель, он может сгореть. Вопрос решается установкой на его место резистора с сопротивлением в несколько Ом.

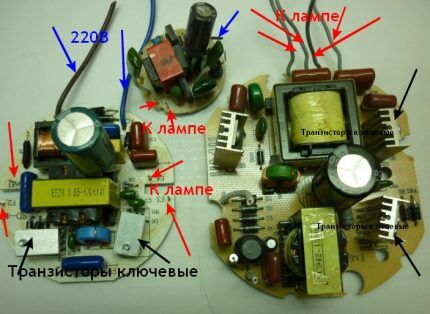

КЛЛ в разобранном виде
Сгоревшие элементы на электронной плате видны невооруженным глазом. Исходя из мощности лампы, это может быть один или пара резисторов, транзисторы или вздувшиеся конденсаторы

Если сгорела только одна нить накала, ее можно зашунтировать сопротивлением, но это повлечет за собой перегрузку пускорегулирующего устройства. Долго работать такая отреставрированная лампа не сможет — год максимум.

По завершении ремонта две половины лампы просто склеивают. Для упрощения процесса реконструкции изделие иногда нагревают с применением строительного фена.

Как разобрать светодиодную лампу

Прежде всего, необходима проверка поступления напряжения к контактам патрона. Для этого вкручивают исправную лампу, если свет загорится, предыдущий прибор неисправен.

Причины выхода со строя светодиодной лампы могут быть самыми разными — диод перегорел или плата не в порядке.

Часто они перестают работать из-за конденсата, собравшегося внутри корпуса. В любом случае нужен ремонт с предварительной разборкой конструкции.

Составными элементами светодиодной лампы являются:

  • оболочка;
  • цоколь;
  • матрица с пакетом светодиодов;
  • рассеиватель;
  • драйвер.

Колба лампы негерметичная, поскольку в ней нет газов. Оболочка может быть изготовленной как из пластика, так и из стекла. Пластиковый светорассеиватель размещен вверху.

Применяемые цоколи разнообразны. Составляющими пакета являются группы светодиодов, напаянные на платы из текстолита или алюминия.

Драйверы в виде индивидуальных блоков или встроенные в корпус, служат для трансформации входного напряжения до величины, наиболее подходящей для собранных в группы светодиодов. Наиболее популярны схемы питания трансформаторного вида.

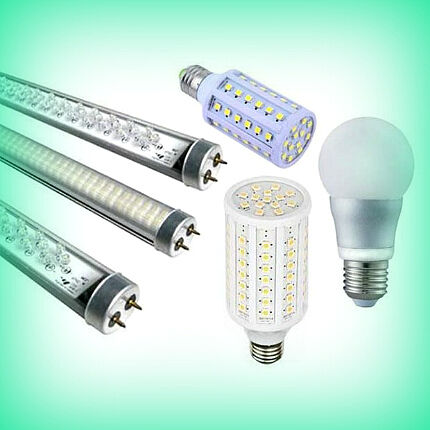

Светодиодные лампы
Светодиодные лампы полностью безопасны. Они не излучают ультрафиолет и инфракрасные лучи. Внутри их нет ни ртути, ни тяжелых металлов

Чтобы внутренняя часть стала доступной, нужно открыть клипсы крепления, удерживающие светорассеивающий купол. Если он присоединен к корпусу посредством винтов, их следует отвинтить.

Есть еще один способ разборки, используемый для приборов, изготовленных с применением проклейки герметиком. Для реализации потребуется шприц с иголкой, шило, растворитель. Чтобы отсоединить рассеиватель, предстоит удалить герметик, посредством которого он прикреплен к фиксирующему кольцу.

По кромке проходят шилом и в канавку вводят растворитель, которым заправлен шприц. Спустя 30 секунд рассеиватель снимают путем прокручивания. Радиатор извлекают при помощи отвертки, светодиодную матрицу отпаивают.

Сгоревший светодиод легко выявить визуально. Он выдает себя наличием черной точки. Как вариант, чтобы лампа снова заработала, по краям негодного светодиода ставят перемычку, но лучше поменять его на новый.

Полезное видео по теме

Видеоролик процесса разборки, где все понятно без лишних объяснений:

Процесс разоборудования и ремонта светодиодной лампы:

Разборка ЛН осуществляется легко. Из нее можно сделать много интересных вещей, но никак нельзя использовать повторно по прямому предназначению. Люминесцентные и светодиодные лампочки возможно разобрать до определенного момента и отремонтировать.
