Галогенные лампы на 12 Вольт: обзор, характеристики + обзор лидирующих производителей

Незаменимые когда-то лампы накаливания уходят в прошлое. Им на смену пришли другие, усовершенствованные источники света. Они более экономичны, удобны в эксплуатации и долговечны. Среди них лампы галогенного типа, которые можно считать прямыми «потомками» приборов накаливания.

Такое осветительное оборудование имеет несколько разновидностей. Очень востребованы низковольтные галогенные лампы 12 вольт.

Галогенка: как это работает

Устройство галогенной лампы сравнимо с конструкцией лампы накаливания. Здесь тоже присутствует колба, внутри нее находится нить накаливания. Все это размещено на цоколе. Основное отличие заключается в составе газа, наполняющего колбу. Значимым недостатком лампы накаливания считается ее недолговечность и повышенная энергоемкость. Это объясняется достаточно просто.

Чтобы увеличить интенсивность светового потока, приходится повышать температуру тела накаливания. Что в свою очередь увеличивает расход энергии. При нагревании вольфрам, из которого изготовлена нить накаливания, начинает испаряться.

Атомы оседают на внутренней части колбы. В результате со временем количество выдаваемого лампой света неизменно уменьшается. Чем выше рабочая температура лампы накаливания, тем этот процесс протекает быстрее.

Галогенные лампы лишены этих недостатков за счет того, что внутри колбы находится так называемая галогенная добавка. К газовому наполнению в них добавляется бром или йод. Нить накаливания для таких ламп производится из специальных марок вольфрама и имеет форму спирали. При нагреве вольфрам начинает испаряться и соединяется с присутствующими внутри колбы летучими галогенами.

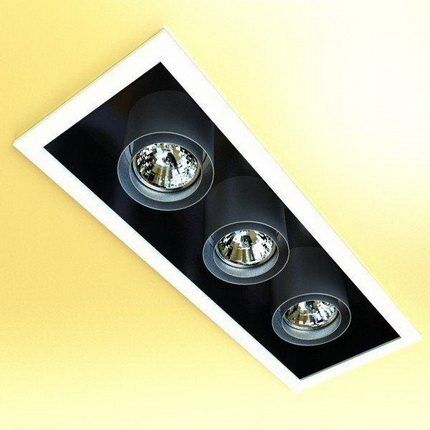

Светильник с галогенными лампами
Галогенные лампы — усовершенствованные приборы накаливания. Их принцип действия одинаков. Однако состав газа, наполняющего колбу, значительно отличается, что и объясняет разницу в эксплуатационных характеристиках

В результате образуются галогениды вольфрама, которые не оседают на стенках оболочки. Они возвращаются на нить накала, где разлагаются на вольфрам и галогены, после чего цикл повторяется. Таким образом в процессе работы колба остается прозрачной, а спираль не перегорает, что значительно продлевает эксплуатацию галогенных ламп.

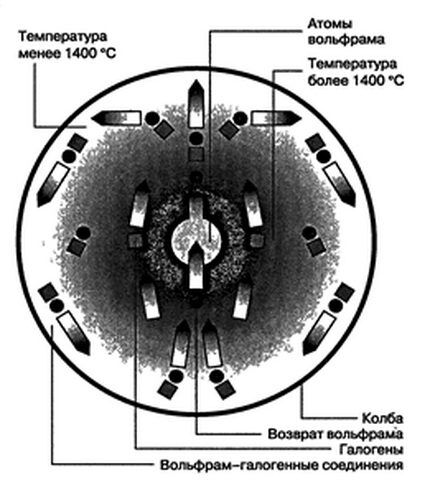

Схема галогено-вольфрамового цикла
Использование так называемого галогено-вольфрамового цикла заметно увеличивает срок службы ламп и предотвращает потемнение внутренней части колбы

Колбы приборов малых размеров могут наполняться ксеноном, который в разы повышает светоотдачу и яркость лампы.

Галогенные лампы низкого напряжения

Все лампочки галогенного типа можно разделить на две большие группы: высокого и низкого напряжения. Первые работают от сетевого напряжения в 220 В, вторые могут функционировать только при наличии более низкого напряжения. Это дает им целый ряд преимуществ:

  • Длительный срок эксплуатации до 5000 часов.
  • Великолепная цветопередача и высокое качество света.
  • Небольшие размеры.
  • Неизменно высокая яркость света.
  • Повышенная прочность за счет кварцевой оболочки.
  • Экономичность, которая достигается хорошей световой отдачей.

Однако есть у таких ламп некоторые особенности, многие склонны считать их недостатками. Прежде всего, они могут работать только с низким напряжением 12 В, но есть и другие разновидности для 6 В и 24 В. Для того, чтобы подключить такую лампу к сети необходимо использовать понижающий трансформатор. Последний нужно правильно подобрать, иначе источники света не смогут нормально функционировать.

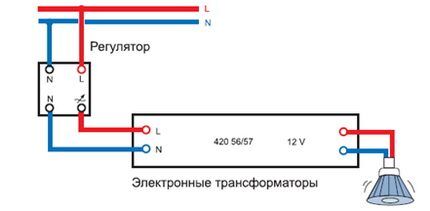

Схема подключения галогенки
Галогенные лампы низкого напряжения нельзя включать в сеть. Они могут работать только с пониженным напряжением. поэтому нуждаются в подключении через трансформатор. Пример такого подключения показан на схеме

Трансформатор может быть электромагнитным или электронным. Второй тип отличается компактностью и при этом высокими эксплуатационными характеристиками. Чаще всего трансформаторы должны быть установлены скрыто. Так бывает при обустройстве подсветки на потолке или внутри мебели. В таком случае нужно помнить, что в процессе работы прибор выделяет тепло, поэтому надо оставить достаточно свободного объема для его рассеивания.

Кроме того, малое рабочее напряжение предполагает значительное увеличение силы тока, проходящего через провода. Она может быть в 18 раз больше, чем та, что при аналогичном напряжении возникает в сети на 220 В. Это требует грамотного расчета сечения и длины используемых проводов и высокого качества их контактов.

Даже небольшие ошибки в расчетах приведут к существенному уменьшению яркости свечения ламп. Все эти особенности заметно усложняют процесс монтажа 12 В галогенок. Однако грамотный расчет и правильная установка гарантируют их беспроблемную эксплуатацию.

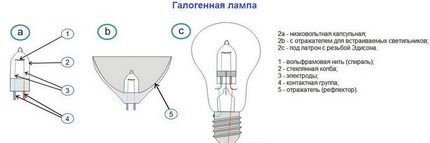

Разновидности галогенных ламп
Все разновидности галогенных ламп одинаково чувствительны к загрязнениям на колбе. Наличие грязных участков вызывает перераспределение тепла и выход лампы из строя

Есть у приборов и бесспорные недостатки. К ним относят большое количество выделяемого при работе тепла, что кроме всего прочего заметно снижает КПД устройства. Помимо этого корпус лампы нежелательно трогать руками. Даже небольшие загрязнения вызывают перераспределение температуры внутри колбы, что приводит к ее почернению и последующему выходу лампы из строя.

Виды низковольтных галогенных источников света

Галогенки низкого напряжения нашли широкое применение. Их используют для обустройства различного вида подсветок, в светильниках со специальными цоколями, автомобильных фарах и т.д. выпускается в основном две разновидности таких ламп.

Приборы направленного света

Это лампы, оснащенные рефлектором или отражателем. Благодаря этому испускаемые устройством световые лучи перераспределяются и направляются в определенный участок пространства. Конструкция состоит из миниатюрной галогенной лампы, установленной по центру рефлектора. Последний может быть выполнен из различных материалов, что определяет эксплуатационные характеристики изделия.

Галогенная лампа направленного действия
Галогенные лампы с интерференционным отражателем называют приборами холодного света, потому что вырабатываемое ими тепло равномерно рассеивается вокруг устройства

Чаще всего зеркальные отражатели изготавливаются из алюминия или других металлов. Их особенность – направление выделяющегося при работе устройства тепла вместе со световыми лучами вперед. Если это по каким-либо причинам нежелательно, используется прибор с интерференционным отражателем. Так называемая лампочка холодного света.

Рефлектор такого прибора выполнен из стекла с нанесенной на него очень тонкой металлической пленкой. Покрытие отражает только волны определенной длины, благодаря чему видимый глазом свет отражается в заданном направлении, а тепловое или инфракрасное излучение рассеивается.

Такие лампы имеют еще одну особенность – рефлектор пропускает некоторое количество световых лучей, придавая им различные оттенки цвета.

Это явление выгодно обыгрывается дизайнерами в светильниках различных типов. Несмотря на название лампы с интерференционным отражателем, ошибкой было бы думать, что при их работе не выделяется тепло. Так же как и у приборов с зеркальным рефлектором они излучают тепло в количестве порядка 90% от мощности устройства.

Благодаря свойствам материала, из которого изготовлен отражатель, оно равномерно рассеивается вокруг лампы. То есть температура около работающего устройства все же повышена. По этой причине даже приборы «холодного света» можно устанавливать только с определенными ограничениями, касающимися пожарной безопасности.

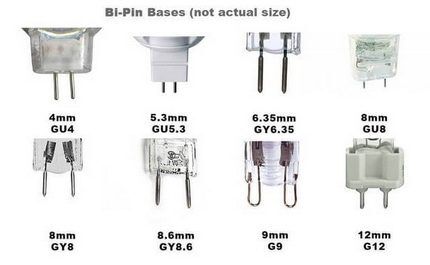

Цоколи галогенных ламп
Низковольтные галогенные лампы оснащаются специальными штырьковыми (штифтовыми) цоколями. На маркировке обязательно указывается расстояние между этими штырьками

Существует еще одна разновидность рефлекторных приборов – это IRC лампы. Они имеют специальное покрытие, которое способно отражать инфракрасное излучение. Оно как бы «запирает» ик-лучи внутри колбы, направляя их снова на спираль. Таким образом удается повысить температуру нити накала с меньшими энергозатратами. IRC-лампы характеризуются увеличенным сроком эксплуатации. Кроме того, они имеют меньшее энергопотребление.

Устройства с отражателем могут выпускаться со специальным защитным стеклом или же без него. В последнем случае они используются только в светильниках закрытого типа. Защитное стекло может быть прозрачным, матовым либо цветным. Это дает возможность обустроить любую декоративную подсветку. Практически все защитные стекла задерживают ультрафиолет и  жесткое ик-излучение, не полезное для человека.

Лампы с отражателями разделяются по светораспределению. В зависимости от направленности лучей различают:

  • узкий световой пучок от 8 до 12°;
  • средний от 18 до 24°;
  • широкий пучок световых лучей от 36 до 60° или более.

Нередко можно встретить и буквенную маркировку.

  • SSP либо NSP обозначение сверхузкого пучка до 8°;
  • SP узкий 8-12°;
  • FL средний 24-30°;
  • WFL широкий 36-38°%
  • VWFL очень широкий более 60°.

Светораспределение – очень важный показатель, характеризующий способность лампы создавать определенные типы освещения.

Галогенная лампа
Очень важно знать, какой угол распространения светового пучка предполагает отражатель лампы. Только так можно правильно подобрать прибор для выполнения определенных функций

Например, приборы с широким световым пучком идеально подходят для верхнего освещения, а с узким – для подсветки с относительно большого расстояния или для создания ярких световых пятен.

Капсульные или пальчиковые устройства

Их главная отличительная особенность – компактные размеры и высокая мощность от 5 и до 100 Вт. Капсульные галогенные лампочки 12 в небольшой мощности в 5 и 10 Вт хорошо себя зарекомендовали в декоративном освещении. Таким образом создаются яркие световые точки или пятна. Более мощные приборы используются как источники света для всевозможных светильников.

Помимо этого капсульные лампы ставятся в небольшие прожекторы для внутреннего освещения или споты, как их называют профессионалы. Различают два типа пальчиковых приборов, отличающихся направлением нити накаливания. Оно бывает горизонтальным или осевым. В зависимости от этого несколько изменяется количество излучаемого устройством света. Для обычных светильников это несущественно, но для спотов очень важно.

Капсульная лампа
Капсульные галогенные лампы — миниатюрные источники яркого света. Они широко используются для обустройства различных типов декоративной подсветки

Светораспределение прожекторов заметно нарушается при ошибке в выборе лампы. Надо признать, что оптимально использовать капсульные лампы без отражателей. Изготовление спотов достаточно трудоемко и требует тщательной фокусировки и подгонки лампы. Намного проще приобрести прибор с рефлектором, который по своей сути является изготовленным в заводских условиях спотом.

Колба капсульных ламп может быть покрыта изнутри особым составом, отражающим инфракрасные волны. В результате получается IRC-прибор, характеризующийся увеличенным сроком службы и потребляющий меньше электроэнергии. Кварцевое стекло, из которого изготавливается оболочка лампы, может иметь защиту от ультрафиолета. Это обязательно указывается на маркировке изделия.

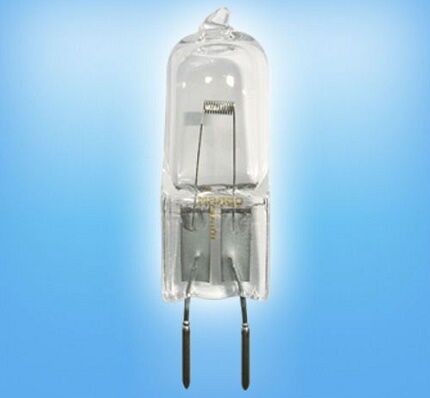

Капсульная галогенная лампа
Галогенные капсульные лампы различаются расположением тела накаливания. Оно может быть осевым либо горизонтальным. Варианты расположения представлены на рисунке

Оба типа низковольтных галогенок и рефлекторные и капсульные оснащаются специальными цоколями штырькового типа. Они бывают нескольких видов и снабжаются буквенно-цифровой маркировкой. Цифры информируют о расстоянии между двумя штырьками, которое выраженно в миллиметрах.

Обзор заслуживающих доверие производителей

Эксплуатационные характеристики галогенных ламп, в том числе яркость и долговечность, во многом определяются качеством изделий, которое, в свою очередь зависит от производителя. По этой причине специалисты рекомендуют выбирать продукцию хорошо зарекомендовавших себя компаний. К их числу можно смело отнести такие бренды.

Osram: один из старейших производителей

История немецкой компании началась больше ста лет назад, когда в 1906 г. на рынке появилась первая продукция марки Osram. Это были лампы накаливания. Немного позже производитель объединяется с несколькими компаниями, занимающимися выпуском осветительных приборов. Сегодня бренд специализируется на разработке, изготовлении и продаже разнообразной светотехнической продукции.

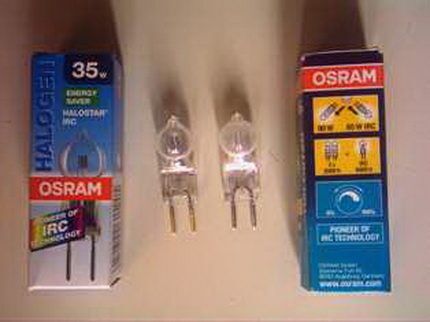

Лампы Осрам
Галогенные лампы бренда Осрам считаются одними из лучших. Производитель предлагает широкий ассортимент различных осветительных приборов

Ассортимент компании представлен большим количеством осветительных приборов самого разного назначения. Это автомобильное оборудование, энергосберегающие бытовые лампы, проекционные приборы, дисплейная оптика, сенсоры, управляющие светом системы, уф-устройства для дезинфекции воды. Бренд уделяет внимание разработке новых технологий, призванных максимально удовлетворять потребности пользователей.

Производственные мощности Osram размещены в 17 странах. Это 46 крупных предприятий, оснащенных самым современным оборудованием. Здесь производятся миллионы осветительных приборов, поступающих потом на реализацию более чем в 150 стран мира. Каждая из изготовленных здесь ламп перед продажей проходит тестирование, состоящее из 28 испытаний, где проверяется ее герметичность, прочность, точность изготовления и т.п.

Пользователи уверены в продукции Osram и считают ее хорошим выбором. Доказано, что продукция этого бренда служит в несколько раз дольше аналогичных изделий других производителей. Компания значительную часть своей прибыли вкладывает в инженерные разработки, что позволяет ей становиться автором новых трендов в сфере светотехники.

Philips: только передовые решения

Компания выпустила первую продукцию более 125 лет назад, почти сразу же после того, как Эдисон запатентовал свое изобретение. Первоначально она производила только лампы накаливания, но с течением времени ее ассортимент расширялся. Сегодня бренд – один из мировых лидеров производства светотехнического оборудования с чрезвычайно широким ассортиментом выпускаемой продукции.

Лампы Филипс
Компания Филипс безусловный лидер в производстве «умной» светотехники. Бренд ведет успешные разработки в этой области и внедряет их в производство

Филипс появился в Нидерландах, его штаб-квартира до сих пор находится там. Тогда как производственные мощности разбросаны по всему миру. Больше всего заводов компании в Китае и европейских странах. Это сборочные предприятия с точно отлаженными нидерландскими инженерами технологическими циклами. Качество продукции отслеживается на каждом этапе производства.

Бренд считается одним из родоначальников светодиодного освещения, именно здесь были разработаны и внедрены в производство первые светодиоды. Сегодня компания увлечена идеей перевести освещение на цифровой уровень. Ей принадлежат лидирующие позиции в разработке и выпуске «умных» ламп и светильников, а так же систем управления освещением.

Компания выпускает многофункциональные устройства, способные не только светить, но и собирать, хранить и передавать информацию. Они хорошо инсталлируются в систему Умного дома. Отличительной чертой Филипс считается высочайшее качество продукции, ее продуманная функциональность и долговечность.

Navigator: недорогие и качественные

Первая продукция под маркой бренда вышла на рынок совсем недавно, в 2006 году. Это была попытка создания своего  производства фирмой Battery Team, занимающейся до этого продажей светотехнических изделий. Попытка оказалась удачной, сегодня изделия под маркой Навигатор хорошо известны не только в России, но и в других странах. Ассортимент компании широк и постоянно пополняется новой продукцией.

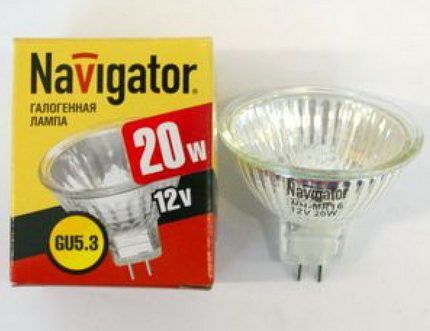

Лампа Навигатор
Компания Навигатор выпускает недорогую, но качественную продукцию. Она очень востребована в среднем ценовом сегменте

Бренд производит различные лампы, светильники для бытового и для промышленного использования, удлинители, фонари, различные элементы питания, прожекторы и многое другое. Производственные мощности компании размещены в городе Клин. Технологический цикл предполагает выпуск продукции высокого качества, которое тщательно отслеживается на всех производственных этапах.

Вся продукция бренда Навигатор имеет увеличенную гарантию. В частности, на лампы она составляет два года. Производитель намеренно удерживает цену своих изделий в среднем сегменте, что делает ее весьма доступной. При этом качество остается достаточно высоким. Благодаря этому бренду удается с успехом конкурировать с весьма известными марками.

Camelion: асы светотехники

Начиналась история гонконгской компании в 1962 году с выпуска различных источников питания. Постепенно ассортимент пополнился электротехническими изделиями и сегодня Камелион можно считать одним из лидеров в производстве светотехники. Компания производит лампы разных типов, светильники всевозможного назначения, прожекторы, фонари и многое другое.

Лампа Камелион
Бренд Камелион изначально специализировался на выпуске элементов питания, что не помешало ему позже открыть производство светотехники. Качественные и вполне приемлемые по стоимости лампы востребованы покупателями

Производство светотехнической продукции начиналось с одного завода, сегодня их уже больше десяти. На каждом оборудованы современные производственные линии, что позволяет выпускать изделия высокого качества. Перед отправкой потребителям продукция Камелион проходит тщательное тестирование, что дает возможность сразу выявить и отсеять производственный брак. При этом компания удерживает доступные большинству покупателей цены на свою продукцию.

Бренд внимательно следит за всеми инновациями в области светотехники и внедряет их в производство. Цифровое «умное» оборудование постепенно появляется в его ассортименте. Кроме того, начат выпуск систем управления светом, которые дают возможность создавать самые разные схемы освещения. Компания уверенно занимает свою нишу в среднем ценовом сегменте, выпуская продукцию достаточно высокого качества по вполне приемлемым ценам.

Полезное видео по теме

Ролик о принципах действия и преимуществах галогенок:

Почему низковольтным галогенкам нужен трансформатор:

Что нужно знать об эксплуатации галогенной лампы:

Низковольтные галогенные лампы – практичное решение для обустройства подсветки потолка, мебели или участка комнаты. Их отличает приятный глазу цвет светового потока и высокая яркость. При этом они служат достаточно долго, особенно при условии грамотной эксплуатации. Производители предлагают множество разновидностей таких ламп, что дает возможность создавать любые, даже самые сложные осветительные системы по своему вкусу.
