Галогеновые лампы: устройство, разновидности, нюансы выбора + обзор лучших производителей

Среди наиболее популярных источников света, широко используемых для внутреннего и наружного освещения, можно смело назвать галогеновые лампы. Они потребляют больше энергии, нежели люминесцентные и светодиодные, но по рабочим характеристикам превосходят лампы накаливания.

В статье мы расскажем о различных видах галогенок, их достоинствах и недостатках, а также познакомим с лучшими производителями и нюансами выбора.

Принцип работы и устройство

Осветительный галогенный прибор во многом напоминает обычную лампу накаливания. В нем присутствуют все составные части: колба, вольфрамовая спираль, цоколь.

Отличие лишь одно: вместо инертного газа либо вакуума, колба заполняется галогенами – парами брома, фтора, йода. Под воздействием электрического тока с тела накала высвобождаются атомы вольфрама, взаимодействующими с галогенами.

Устройство галогеновой лампы
Галогенные светильники одинаково хорошо работают как на постоянном, так и на переменном токе, что позволяет использовать их в разных ситуациях

Созданные соединения осаждаются на внутренние стенки, однако из-за обратимости процесса они вновь распадаются на первоначальные компоненты под воздействием высоких температур. Атомы вольфрама высвобождаются на поверхности спирали либо вблизи от нее.

Такая особенность позволяет значительно продлить время использования. В обычных условиях лампа служит 2000-4000 часов, а при плавном включении этот срок можно увеличить до 8000-12000 ч.

Помимо этого, подобный процесс обеспечивает особую интенсивность светового потока, свойственную галогенкам.

Технические характеристики лампочек

Приборы демонстрируют следующие рабочие качества:

  1. Диапазон мощности варьируется от 1 до 20 Вт.
  2. Световая эффективность подобных приборов равна 15-22 Лм/Вт.
  3. В зависимости от условий применения показатель номинального напряжения может быть равен 6/12/24/110/240В.
  4. Выдерживают температуру от -60 до +100 °C.
  5. Температура нагревания тела накала из вольфрама до 3000 °C.
  6. Температура нагрева колбы до 500 °C.
  7. Пульсация излучения практически незаметна; индекс цветопередачи стремится к 100%.
  8. КПД различных видов галогенных светильников составляет 50-80%.

Лампы, предназначенные для наружного освещения, могут иметь большие параметры мощности, напряжения, температуры спирали.

Особенности галогеновых ламп
В настоящее время чаще всего для заполнения ламп применяется бромистый метил СН3Вr и бромистый метилен СН2Вr2. Для устройств большой мощности могут применяться пары чистого брома

Эксплуатационные требования к подобному виду устройств, не относящихся к категории автомобильных, изложены в действующем ГОСТ Р МЭК 60357-2012.

ГОСТ Р 54416-2011 (МЭК 60432-3:2002), ч.3 посвящен правилам безопасности при монтаже и эксплуатации галогенных вольфрамовых приборов.

Достоинства и недостатки галогенок

Этот вид осветительных устройств имеет ряд неоспоримых преимуществ по сравнению с лампами накаливания. У них больший срок эксплуатации, особенно при соблюдении правил эксплуатации, а также меньшее потребление электроэнергии.

Благодаря повышенной светоотдачи для приборов характерен особо яркий световой поток, который может иметь теплый либо холодный оттенок.

Потребителям предлагается широкий ассортимент моделей этого типа, отличающихся по габаритам, форме, а также яркостью и тоном светового источника. Это позволяет найти идеальный вариант для подсветки любого пространства.

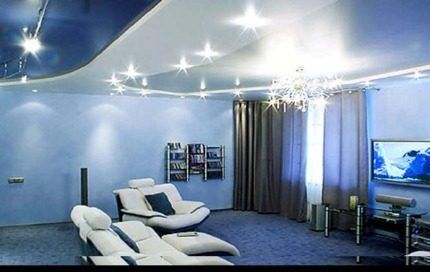

Галогеновые лампы в интерьере
Свет, излучаемый галогенными источниками, равномерно распределяется по всей комнате. Это обеспечивает комфорт и способствует уменьшению утомляемости глаз

Поскольку использование галогенов препятствует осаждению вольфрама на стенках стекла, такие устройства можно делать компактными. Малый объем колбы также способствует увеличению периода службы и КПД.

Рассматриваемые лампы хорошо переносят неблагоприятные факторы внешней среды, включая резкие перепады температур. Благодаря этому, они прекрасно подходят для наружного освещения, особенно если продумать их герметичность.

В конструкции не применяются вредные вещества, поэтому галогенные аппараты считаются экологически безопасными и не требуют особой утилизации. В то же время не стоит класть их в контейнеры для стекла, поскольку колбы выполняются из кварцевого материала, имеющего другие характеристики.

Галогенки обладают также рядом серьезных минусов. При их использовании следует строго соблюдать правила пожарной безопасности.

Поскольку вольфрамовая спираль сильно нагревает колбу, такие приборы выделяют повышенное количество тепла, из-за чего их нежелательно устанавливать в легкоплавящиеся люстры или другие осветительные устройства.

Не рекомендуется также монтировать лампочки у самого потолка; при необходимости можно использовать специальные накладки.

Минусом подобных изделий является также низкочастотный шум, который появляется в сети переменного тока, если они используются вместе с диммером.

Светильники также отличаются чувствительностью к перепадам напряжения, поэтому их рекомендуется включать через специальный трансформатор, что позволяет существенно увеличить срок эксплуатации.

Автомобильная галогенная лампа
Галогенные приспособления используются в разных сферах. Их применяют в бытовых осветительных приборах, в микроволновках, устройствах для фото и видеосъемок, автомобильных фарах, уличных прожекторах

Из-за высокой температуры повышается восприимчивость ламп к жировым загрязнениям. Не стоит касаться поверхности колбы голыми руками, так как это может вызвать перегорание или даже распад изделия.

Монтировать приборы следует в перчатках либо воспользовавшись чистой салфеткой. При случайном контакте с кожей желательно немедленно протереть изделие микрофиброй, смоченной в спирте.

Разновидности галогеновых аппаратов

В продаже представлен значительный ассортимент светильников. Рассмотрим подробнее основные виды.

Линейные галогенные устройства

Первая из появившихся разновидностей галогенных ламп, создана еще в 1960 годах. Конструкция представляет кварцевую трубку, имеющую двухсторонние выводы, при этом тело накала поддерживается во внутреннем пространстве при помощи специальных проволочных кронштейнов.

Небольшие по параметрам приборы обладают значительной мощности – 1-20 кВт, из-за чего они практически не используются в помещениях – в основном их применяют для наружного освещения, вставляя в прожекторы.

Линейное галогенное устройство
Современные линейные модели подходят для использования как снаружи, так и внутри. Характерными свойствами подобных ламп являются высокая интенсивность света и повышенная ударопрочность

Приборы этого типа выпускаются стандартной длиной; наиболее востребованными являются модификации с показателями 78 и 118 мм. Большинство линейных устройств, включая популярный вариант с расположенными с двух концов цоколями R7s, предполагает горизонтальное расположение.

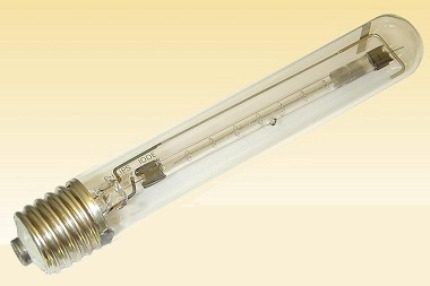

Галогенки с внешней колбой

Приборы сетевого напряжения предназначены для непосредственной замены ламп накаливания. Они оснащены стеклянными колпаками, установленными на стандартных цоколях Е14, Е27.

Во внутреннем пространстве находится галогенное устройство с кварцевой лампой, рассчитанное на напряжение 220 В. Внешняя оболочка из стекла предохраняет кварцевую колбу меньших размеров от случайных прикосновений и загрязнения.

Приборы могут быть разной формы и иметь различные варианты колпаков: матирующие, прозрачные, молочные. Существуют также модификации со стеклом, поглощающим УФ-излучение.

По сравнению с традиционными устройствами накаливания, галогенки обладают лучшей цветопередачей, так как дают световой поток высокой цветовой t – 2900-3000 Кельвинов.

Декоративные галогенные лампы
Этот тип устройств часто имеет меньшие размеры по сравнению со стандартными лампами накаливания, что позволяет использовать их в миниатюрных осветительных приборах. Существуют также декоративные модели в виде свечей, шаров, шестигранников, которые можно использовать в разнообразных светильниках

Поскольку лампы подключаются к сети без трансформатора, период их службы напрямую зависит от показателей питающего устройства.

Желательно подсоединять их через защитный блок, который обеспечивает плавный запуск без резкого повышения мощности в момент включения. Это же специализированное устройство позволит нивелировать возможные перепады напряжения.

Лампы направленного света с отражателями

Конструкция этой разновидности приборов состоит из небольшой колбы, оснащенной специальным рефлектором. Он перераспределяет световые лучи, которые посылает устройство, находящееся в центре.

Отражатели могут быть выполнены из разных материалов, но наибольшую популярность получили элементы из алюминия.

Существуют несколько вариантов таких ламп, выпускаемых в стандартных типоразмерах MR8, MR11, MR16. Наиболее популярной является последняя модификация с диаметром колбы 50 миллиметров. Модели также различаются по углу излучения.

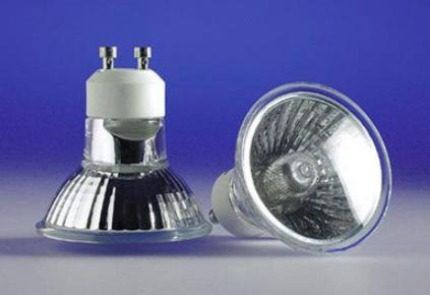

Галогеновые лампы с отражателем
Галогенки с отражателем часто применяются как точечно направленные источники света. Они подходят как для подсветки, так и для организации полноценного освещения. В последнем случае требуется точно вычислить необходимое количество приборов

Как и для всех галогенных устройств, для этой категории характерна большая теплоотдача, при этом тепловое излучение направлено вперед. Если этот эффект нежелателен, можно воспользоваться моделями, рефлекторы которых отводят тепло назад.

Приборы с отражателями могут быть как низковольтными, рассчитанными на 6, 12, 24 В, так и высоковольтными, работающими от сети. В первом случае они оснащаются двухштырьковыми разъемами GY4, GZ4, GU4, GX5,3, GU5,3, GY6,35, во втором цоколями G9, G10.

Цоколи низковольтных галогенных лампочек с отражателями – 6, 12, 24 В – могут иметь различные двухштырьковые разъемы. В этом случае цифрами обозначается расстояние между штырьками.

Инновационным видом рефлекторных светильников являются IRC-галогенные. На их колбу наносится особое покрытие, которое не пропускает инфракрасное излучение от вольфрамовой спирали, а отражает обратно на тело накала.

Это позволяет сократить теплоотдачу, благодаря чему потребление электроэнергии снижается почти в два раза.

Разноцветные галогенные лампы
Модели этого типа могут иметь прозрачные или цветные защитные стекла, как правило, имеющие защиту от UV-излучения. Существуют также модификации без колпачка, которые находят применения в закрытых светильниках

Галогенные аппараты с рефлектором считаются наиболее пожаробезопасными. Предусмотренный процесс отведения тепла предотвращает нагрев находящихся рядом поверхностей.

Капсульные или пальчиковые модификации

Эта разновидность ламп представляет собой миниатюрную капсулу с выводами, при этом нити накаливания могут располагаться поперечно либо продольно в зависимости от модели. Подходят для использования в открытых светильниках без защитных колпачков.

Люстра с капсульными лампочками
Капсульные галогенки широко применяются для декоративной подсветки: их монтируют в люстры, встраивают в мебель либо в конструкцию потолков

Для подобной категории лампочек применяются цоколи G4, G5,3, GY6,35. Наиболее востребованными являются устройства сетевого напряжения G9, которые широко используются как в декоративных целях, так и для организации рабочего освещения.

Нюансы выбора галогенок

Лампы следует покупать лишь после приобретения осветительного прибора или продумывания схемы освещения в случае обустройства подвесного либо натяжного потолка.

При этом важно учесть следующие факторы:

  • тип лампы;
  • размер колбы и цоколя;
  • мощность прибора;
  • условия эксплуатации.

При выборе нужно прежде всего обратить внимание, какая разновидность лампочек совместима с купленным светильником. О чем можно узнать из инструкции, прилагаемой к нему.

Внимания требует и цоколь – деталь конструкции, предназначенная для фиксации в патроне. В этом элементе, изготовленном из термостойких материалов, размещаются контакты, через которые поступает электрический ток, предназначенный для питания устройства.

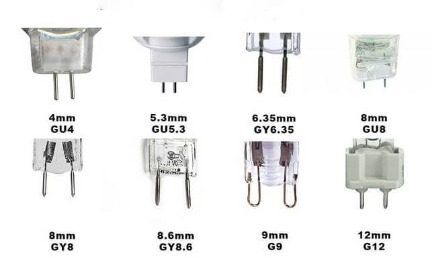

Цоколи и штырьки галогенных ламп
В галогенных лампах могут применяться самые разнообразные цоколи со штырьками. Конструкция этих элементов должна соответствовать гнезду светильника, для которого они предназначены

К числу наиболее востребованных вариантов относятся G9; G4; R7S; GU10:

  1. Модель G4 отличается компактными размерами. Такие лампы используются для точечного освещения или подсветки. Они имеют долгий срок эксплуатации, благодаря чему довольно популярны.
  2. Получили распространение и изделия с цоколем G9. Они подходят для монтажа в декоративные осветительные приборы и предназначены для работы в сетях переменного электротока с напряжением 220 В.
  3. Для кварцевых галогенных ламп характерен цоколь R7S. Компактные и легкие устройства чаще всего применяют в высокоинтенсивных установках.
  4. Приборы с цоколем GU10 оснащены утолщенным окончанием контактов, обеспечивающим поворотное подсоединение к патрону. Этот вид аппаратов подключается к 220-вольтной сети без трансформатора.

Важно также учесть схему предстоящего подключения, что определяется уровнем напряжения лампы. От этого зависит необходимость использования блока питания при установке.

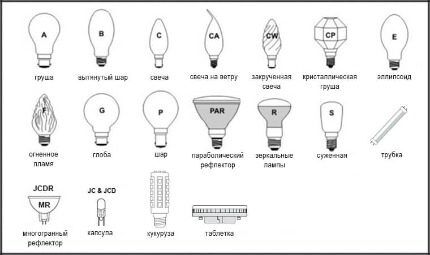

Маркировка различных видов галогенок
На схеме представлены модели галогенок с колбами различной формы. Приводится буквенная маркировка, присущая каждому варианту этих приборов

В схемах могут использоваться высоковольтные или низковольтные изделия. Первые функционируют непосредственно от электросети с напряжением 220 В, поэтому их можно подключать не применяя дополнительные блоки. Большая часть хорошо совмещается с диммерами.

К низковольтным относятся приборы, функционирование которых возможно от напряжения 6, 12, 24 V. Для их подключения требуется использовать трансформатор либо блок питания, играющий роль стабилизатора, при этом от одного аппарата может работать сразу несколько ламп.

Низковольтные галогенки потребляют значительно меньшее количество электричества. С обычными видами диммеров они сочетаются сложно, однако интенсивность свечения можно менять при помощи трансформатора.

Капсульные модели часто применяются для декоративной подсветки, но могут использоваться и для основного освещения. Наиболее экономичными считаются изделия с отражателями, особенно IRC-устройства.

Дизайнерское освещение с галогенками
Галогенные лампы разной мощности и формы активно применяются дизайнерами. Такие приборы не только имеют приятный для глаз свет, но и позволяют создавать эффектные схемы освещения

Для предотвращения нагрева нужно обязательно учитывать, чтобы лампочки находились на некотором расстоянии от стенок светильника и потолка.

При организации наружного освещения лучше уделить внимание линейным светильникам. Они обладают повышенной прочностью и интенсивным свечением.

Обзор лучших производителей

Среди производителей лучших видов галогенных ламп можно назвать такие авторитетные компании, как:

  • Osram;
  • Philips;
  • Navigator;
  • Camelion.

Osram. Это известная немецкая фирма, которая была основана еще в конце XIX столетия. Сейчас высокотехнологичная продукция выпускается на 48 заводах, расположенных в 17 странах, при этом экспорт ведется в 150 государств.

Галогенные лампы OSRAM
Фирма OSRAM специализируется на выпуске всевозможных осветительных приборов, при этом наибольшую часть оборота составляют бытовые источники света

Среди широкого ассортимента продукции присутствует несколько сотен различных видов галогенных изделий, которые различаются по типу – капсульные, линейные, с внешней колбой. Они разнятся по размеру, дизайну, мощности, виду цоколя.

Philips. Нидерландский концерн, созданный в 1891 году. В настоящее время является одним из лидеров по производству осветительных товаров.

В каталогах представлен огромный выбор галогенок, среди них модели традиционной формы, капсульные и рефлекторные приборы, дающие интенсивный свет, который позволяет осветить любой уголок дома.

Галогенные лампы Philips
В производстве всех линеек продукции, в том числе и галогенных устройств, компания Philips широко применяет инновационные технологии, что позволяет обеспечить высочайшее качество изделий

Предлагаются также модели с регулировкой яркости светового потока, а также галогенные фары. Последние оснащаются особым ультрафиолетовым фильтром, который препятствует пожелтению автофар.

Как утверждает производитель, глаза водителя в этом случае не устают, что благотворно сказывается на безопасности движения.

Navigator. История бренда стартовала в 1993 г. Первоначально компания занималась выводом на рынок продукции других фирм, однако с 2006 года занялось изготовлением собственных изделий. Для этого в г.Клин были созданы высокотехнологичные производственные линии.

Галогенные лампы NAVIGATOR
Для всей продукции Navigator характерна надежность, безопасность в эксплуатации, хорошее качество и демократичная стоимость. Изделия этой фирмы — отличный бюджетный вариант

Сейчас в ассортименте представлены лампы разных типов, включая всевозможные галогенки, предназначенные для внутреннего и наружного освещения.

Camelion. Марка с мировым именем, имеющая дистрибьюторскую партнерскую сеть в 80 государствах на всех континентах. Бренд вышел на рынок в 1997 году, а вскоре ему удалось занять лидирующие позиции в РФ, Беларуси и других стран СНГ.

Кроме того, компания стала официальным поставщиком мировой сети Carrefour. В каталогах представлено более 1000 наименований различных видов изделий, включая источники света для промышленных и бытовых целей, лампы разных видов, устройства управления и другие.

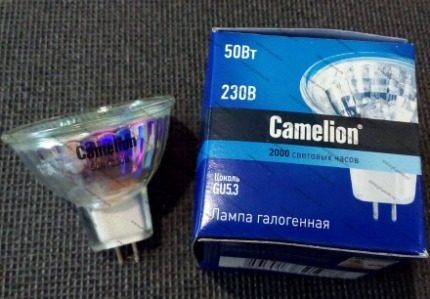

Галогеновые лампы Camelion
На сегодняшний день эта компания возглавляет рейтинг по выпуску различных видов светильников для дома и офиса, включая и галогенные устройства

Основополагающее значение предприятие уделяет качеству изготовляемой продукции, которая подвергается неоднократным проверкам как в собственной лаборатории, так и в сертификационных центрах РФ.

Специалисты проводят тщательный отбор деталей и комплектующих, а также контролируют все этапы производства.

Полезное видео по теме

На представленном видеоролике можно услышать подробный рассказ о галогенных источниках света:

Видеообзор наиболее популярных галогенок, используемых в жилых помещениях:

Сведения о правилах эксплуатации лампочки галогенового типа, соблюдая которые можно продлить срок ее службы:

Лампы, колбы которых заполнены галогенами, отличаются хорошими рабочими качествами, что позволяет широко применять их в быту и в промышленности. Предприятия выпускают многочисленные линейки подобной продукции, различающиеся по конструкции, мощности, размеру. Широкий ассортимент позволяет подобрать вариант, который идеально подходит под конкретные требования. Важно лишь всесторонне рассмотреть особенности предлагаемых приборов.
