Соленоидный электромагнитный клапан: где используется + виды и принцип работы

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Максим Фомин
Последнее обновление: Май 2019

Помимо обычных ручных вентилей в магазине также можно увидеть соленоидный электромагнитный клапан автоматического действия. Он позволяет не только управлять током жидкостей и газов в трубопроводах на расстоянии, но и автоматизировать этот процесс.

Такие устройства различаются по внутренней конструкции и назначению. Однако принцип работы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.

В этой статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.

Зачем нужен электромагнитный клапан?

Соленоидные вентили – категория современной запорной арматуры для трубопроводов самого разного назначения. В быту подобные электроклапаны применяются в автомашинах, спецтехнике, водопроводах и системах автополива и отопления.

Также они широко используются в промышленности для регулировки тока и контроля транспортировки разнообразных жидкостей и газов.

Соленоидный клапан с проводами питания
Соленоидный электроклапан относится к энергозависимому оборудованию, для срабатывания на открытие либо закрытие ему требуется электропитание

Внутри электромагнитный клапан для воды или газа каких-либо датчиков не имеет. С его помощью можно лишь регулировать либо полностью перекрывать поток рабочей среды. Если требуется автоматизация данных процессов, то придется дополнительно ставить внешние измерительные приборы, завязывая работу электроклапана уже на них.

К примеру, использовать дополнительно в связке контроллер и датчик протечки воды, чтобы в момент обнаружения протечки соленоидный клапан получил соответствующую команду от контроллера и перекрыл трубопровод.

Среди достоинств использования соленоидных клапанов числятся:

  • быстрая регулировка тока рабочей среды по трубопроводу;
  • универсальность и надежность устройства;
  • длительный срок эксплуатации;
  • небольшие размеры и малый вес;
  • многообразие разновидностей прибора.

Срабатывание клапана происходит буквально за доли секунды после подачи на это сигнала. Он рассчитан на работу с жидкостями под разным давлением, от 0 до 25 бар, и с меняющейся температурой, от -20 до +120 °С. При этом в обесточенном состоянии такой электроклапан может оставаться как в закрытом положении, так и открытом – все зависит от модификации прибора.

Применение электроклапанов в быту
Чаще всего в быту соленоидный электромагнитный клапан применяется в системах водоснабжения и отопления, где с его помощью дистанционно регулируется водоток

В водопроводах он позволяет автоматически перекрыть подачу воды при порыве труб. А в отопительных системах такой вентиль используется в качестве устройства регулировки потока теплоносителя.

Здесь он по внешнему датчику температуры самостоятельно уменьшает либо увеличивает ток нагретой жидкости от котла к радиаторам.

Как работает вентиль с соленоидом?

Состоит соленоидный электроклапан из:

  • корпуса стального, чугунного, латунного либо полимерного;
  • индукционной катушки с сердечником (соленоида);
  • рабочего запорного элемента;
  • уплотнителя;
  • демпфирующей пружины.

Индукционная катушка из меди внутри запорного устройства расположена в герметичном корпусе, куда воде доступ закрыт. Перекрытие либо открытие канала тока рабочей среды происходит за счет выдвигающегося под действием соленоида штока и мембраны.

Энергозависимость соленоидного клапана
Подключение электропитания к соленоидному клапану производится посредством клемм сверху на корпусе прибора рядом с индукционной катушкой

В обесточенном состоянии под воздействием пружины вентиль полностью перекрывает канал тока либо оставляет его полностью открытым. Далее, после подачи напряжения на катушку, происходит смещение сердечника со штоком, в результате чего поперечное сечение данного протока увеличивается/уменьшается.

Общий принцип работы рассматриваемого электромагнитного клапана прост – движение штока происходит в нем за счет электромагнитной индукции. При протекании электрического тока по катушке, на находящийся в ее центре сердечник воздействует электромагнитное поле, сила и направление которого зависят от приложенного напряжения в вольтах.

В результате и происходит смещение запорного элемента и изменение проходного сечения вентиля.

Питание возможно от разного тока
Катушка соленоидного клапана в зависимости от модификации прибора может работать от напряжения 5–36 В постоянного тока либо 220 В переменного

Электроклапаны с низким управляющим напряжением рассчитаны на работу в трубопроводах малого диаметра и с малым напором рабочей среды. Сфера их применения достаточно ограниченна.

Зато такие вентили проще встраивать в систему управления на низковольтных полупроводниковых устройствах и подключать к различным микроконтроллерам. В водопроводах и контурах отопления частных домов обычно используют именно их.

Разновидности соленоидных электроклапанов

Существует несколько разновидностей рассматриваемого устройства. Классифицируются такие приборы по материалу изготовления корпуса, конструкции и положению в обесточенном состоянии запора внутри, типу уплотнителя и способу подключения к трубам.

Каждый из этих вариантов рассчитан на работу с определенной средой по составу, температуре и давлению. Подбирать соленоидный электроклапан надо внимательно. Если взять несоответствующий требованиям прибор, то долго он не прослужит.

Электропитание от постоянного и переменного тока
Первое и основное разделение электромагнитных клапанов – по типу электротока. Так, они могут работать от переменного, либо постоянного тока

По способу подсоединения соленоидные электроклапаны делятся на:

  • фланцевые;
  • муфтовые;
  • штуцерные.

А по размеру они могут быть от 6 до 150 DN (от 1/8 до 6 дюймов). Вариант найдется для любого трубопровода.

Корпус рассматриваемых электроклапанов выполняется из:

  • пластика (усиленного PPA, PVC, нейлона);
  • нержавеющей стали;
  • латуни;
  • чугуна.

У каждого из этих вариантов свои характеристики по давлению и температуре рабочей среды. Данные цифры следует внимательно изучать в паспорте прибора, чтобы не ошибиться с выбором. При этом для водопровода или отопления в частном доме подойдет любая из вышеперечисленных вариаций.

Классификация #1 — по внутреннему устройству

Клапаны по конструкции управляющего элемента делятся на три группы:

  1. Золотниковые.
  2. Мембранные.
  3. Поршневые.

Электромагнитные клапаны в бытовом исполнении обычно делаются с мембраной. Это дешевый и надежный вариант, который без проблем справляется с регулировкой потока воды в бытовых системах отопления и водоснабжения.

Внутреннее устройство соленоидного вентиля
Внутренние элементы — пружина, плунжер и сердечник, практически всегда делаются из нержавеющей стали, которая отличается высокой устойчивостью к перепадам температуры и давления воды

Основное разделение соленоидных клапанов осуществляется по положению запорного механизма при обесточенном электромагните.

По этому параметру соленоидные электроклапаны делятся на:

  • нормально закрытые, клапан закрыт (НЗ);
  • нормально открытые, клапан открыт (НО);
  • бистабильные.

В первом случае, пока на соленоид не подано напряжение, сердечник за счет давления пружины опущен вниз и тока воды нет. Во втором случае, при обесточенном состоянии прибора, канал наоборот полностью открыт, а закрытие его происходит только после подачи питания.

Третий вариант – положение может быть как открытым, так и закрытым.

Классификация #2 — по принципу функционирования

Функционально соленоидные электроклапаны для воды на 220 В и иного вольтажа бывают:

  • одноходовыми;
  • двухходовыми;
  • трехходовыми.

Первые имеют лишь один патрубок подсоединения к трубопроводу. Это предохранительные устройства, рассчитанные на выпуск пара или воды при слишком высоком давлении в трубах.

Двухходовый электромагнитный клапан
Двухходовые соленоидные вентили – наиболее распространенные и востребованные. Они имеют два патрубка — вход и выход, и устанавливаются в разрыв трубопровода

Трехходовые устройства идут с тремя патрубками для подсоединения к трубам. Такие варианты предназначены для перенаправления потока из одного трубопровода в другой.

Наиболее широко трехходовые клапаны применяют в отопительных системах. Подобные приборы позволяют легко произвести переток теплоносителя из одного контура в другой для смешения рабочей среды.

В итоге, температура воды в системе меняется, а источник тепловой энергии продолжает работать без изменения режима.

Также электромагнитные клапаны бывают:

  • прямого действия;
  • непрямого действия.

В первых сердечник передвигается исключительно под воздействием электромагнита. Во вторых — на его перемещение также влияет давление рабочей среды.

Классификация #3 — по материалу уплотнителя и мембраны

Внутри корпуса электромагнитного клапана расположена мембрана, которая перекрывает ток воды. Плюс, между катушкой и основным с патрубками расположен уплотнитель. Оба этих элемента делаются из эластичных полимерных материалов.

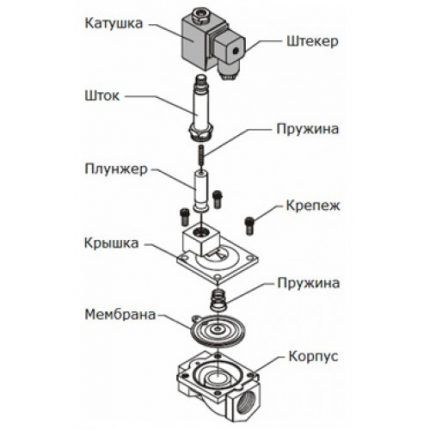

Устройство соленоидного электроклапана
Чаще всего в бытовых электромагнитных клапанах для воды уплотнители и мембраны делаются из EPDM, который отличается высокой устойчивостью к солям и низким температурам

Уплотнитель в электроклапанах может быть выполнен из:

  • FPM (FKM, VITON) – фторэластомера;
  • EPDM – этилен-пропиленового эластомера;
  • NBR – бутадиен-нитрильного каучука.

Первый вариант отличается высокой максимальной температурой рабочей среды и стойкостью к маслам и бензинам. Второй — дешев и устойчив к воздействию растворенным в воде солям, щелочам и кислотам. Третий — спокойно переносит контакт с нефтепродуктами, обычно применяется в промышленности и автомобилях.

На цену электромагнитного клапана данный материал влияет не сильно. Детали из него слишком малы в размере. Выбирать тип уплотнителя и мембраны следует исходя исключительно из характеристик рабочей среды.

Термические свойства уплотнителей представлены в следующей таблице:

Обозначение уплотнителяFPMEPDMNBR
Название материалаФторкаучукЭтилен-пропиленовый каучукБутадиен-нитрил-каучук
Диапазон рабочих температур, °С-30…+150-40…+140-10…+80

При этом в любом случае особое внимание при эксплуатации электроклапана следует уделить отсутствию примесей в воде.

Песок и ржавчина в трубах рано или поздно испортят любую мембрану, независимо от материала ее исполнения. Устанавливать рассматриваемое устройство можно только при наличии в трубопроводе фильтра.

Выводы и полезное видео по теме

Обзор устройства соленоидного клапана:

Как устроен и работает электроклапан на 220 В прямого действия:

Виды электромагнитных клапанов по принципу срабатывания:

Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.

Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.

Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке комментариев.

Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (5)
Спасибо за Ваш отзыв!
Да (42)
Комментарии посетителей
  1. Степан

    Полезны такие клапана в системе защиты от протечек. Простейший датчик на полу — и готово. Как только потекла вода, там где ее не должно быть, трубы автоматически перекрываются.

  2. Борис

    Здравствуйте. Подскажите пожалуйста. Мне надо дистанционно открывать подачу и обратку труб отопления на второй этаж. Первый этаж отапливается постоянно.

    Давать сигнал на открытие и закрытие кранов планирую при помощи смс отопительным контроллером ZONT H-1000. Менять им температуру котла и открывать/закрывать электромагнитные краны на второй этаж. Какие лучше электромагнитные краны мне использовать? И возможно ли это вообще? Спасибо.

    • Эксперт
      Василий Боруцкий
      Эксперт

      Здравствуйте. Из личного опыта я могу рекомендовать электромагнитные клапаны ODE S.r.l. (Italy). Проект, который вы хотите реализовать, вполне реальный, только вместо отопительного контроллера ZONT H-1000 с управлением посредством sms я советую использовать термостат. Последний подключается к сети Wi-Fi в доме, а управлять им можно удаленно, имея подключение к интернету.

      Что касается термостата, то вам подойдет модельный ряд IMIT. Что-то конкретное рекомендовать по электромагнитным клапанам и термостатам не имеет смысла, так как я не знаю технических характеристик вашей отопительной системы. По свои данным вы легко сможете подобрать нужное оборудование.

      Прикреплённые фотографии:
  3. Сергей Михайлович Пономарев

    Здравствуйте. Нужна помощь в классификации трехходового соленоидного клапана для стиральной машины. Прочитав статью, все равно не могу разобраться, к каким клапанам его относить — к редукционным или запорным.

    В обычном положении при отсутствии питания (выключенной машине) клапан закрыт, и вода из водопровода не поступает в барабан машины. При включении машины и выборе программы стирки вода поступает в барабан, а также по программе в отсек для порошка и кондиционера для белья.

    Причем происходит регулировка потока жидкости в отсеке для моющих средств. В итоге к каким клапанам его относить, непонятно. Очень нужно мнение специалиста. Спасибо за помощь.

    Прикреплённые фотографии:
  4. Алмаз Карямович

    Здравствуйте! Заканчиваю обвязку небольшого бассейна (крытого) и он будет с системой подогрева воды. Теплоноситель через гидрострелку циркуляционным насосом подается на теплообменник бассейна. Есть у меня и соленоидный клапан. Не могу расстратиться на блок управления температурой воды. есть ли способ включения и отключения циркуляционного насоса совместно с соленоидным клапаном посредством, например, таймера или термостата? Спасибо.
