Датчик протечки воды: как выбрать и установить систему «анти-потоп» своими руками

Поломка сантехнического оборудования является одной из наиболее распространенных причин протечек. Согласитесь, быть виновником потопа и его жертвой одновременно неприятно, да и накладно с финансовой стороны.

Вовремя смонтированная система «анти-потоп» поможет избежать катастрофы даже в случае повреждения труб и нарушения целостности водяного контура. Перед тем, как установить датчик протечки воды своими руками, необходимо разобраться в устройстве механизма и в особенностях работы разных моделей.

Мы расскажем о конструктивных особенностях и принципе действия прибора. Объясним порядок сборки защитной системы и подключения контроллера. Наглядные фото-инструкции, тематические видео-ролики помогут выбрать прибор и выполнить его установку самостоятельно.

Принцип работы системы против протечки

Принцип работы любой стационарной системы «антипротечек» основывается на разнице между электропроводимостью воды и воздуха. Основой любого датчика является обычная пара электродов.

Если на них попадает вода, то сопротивление снижается и происходит замыкание электрической цепи. Информация о замыкании цепи поступает на контроллер, где происходит расшифровка импульса и обработка информации.

После этого контролер подает свой сигнал на закрытие электромагнитного клапана, расположенного на стояке, непосредственно на самом вводе.

Входной кран будет перекрыт до тех пор, пока не будет выявлена и полностью ликвидирована причина протечки. После совершения простых манипуляций с контроллером работа системы будет возобновлена.

Стационарная система работает автономно и требует вмешательства только в случае обнаружения протечки и ликвидации неисправностей.

После попадания влаги на электрод происходит замыкание цепи, сигнал о котором передается на контроллер. Время замыкания электромагнитного клапана колеблется в пределах 2-30 секунд и определяется типом выбранной системы защиты (+)

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться на стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено.

Типы моделей по способу оповещения

Существуют следующие способы информирования о протечке:

• индикация на дисплее контроллера;
• индикация на дисплее, сопровождающаяся шумовыми сигналами;
• шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства.

Ввод номера телефона производят с пульта управления. При подключении системы к интернету есть возможность рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Проводные и беспроводные датчики

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны.

Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается достаточно высокой и не достигает минимальных значений, как в результате протечки.

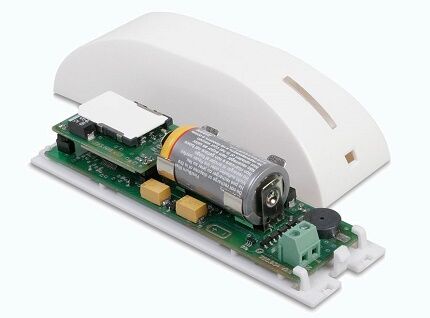

Внутри каждого беспроводного датчика есть схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик настраивают на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех.

Каждый из производителей применяет собственные принципы модуляции. В связи с этим, беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Типовая комплектация защитной системы

Наибольшую популярность в среде потребителей получили следующие системы сигнализации о протечках, работающие по одинаковому принципу:

• Нептун;
• Аквасторож;
• Gidrolock.

В представленных системах применяются шаровые краны с электромагнитным или электромеханическим клапаном диаметром ½, ¾, 1 дюйм. Устройства не только обеспечивают перекрытие крана, но и информируют о протечке.

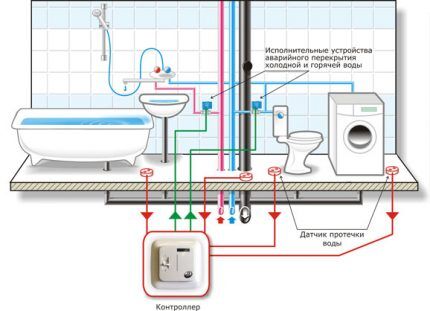

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера — блока управления (1), шарового крана с электроприводом (2), датчиков (3) (+)

Системы протечки воды могут быть интегрированы с системами «Умный дом».

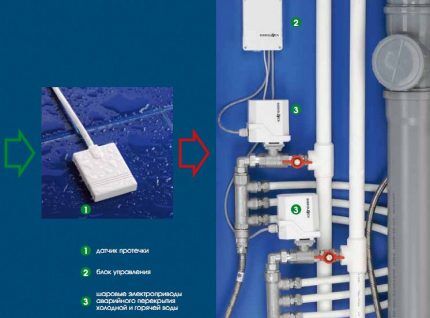

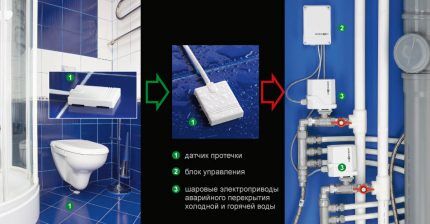

В комплекс защиты от протечки входят:

1. Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей.
2. Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте.
3. Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Датчики могут быть автономными, как в системе Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».

В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

В автономных системах водоснабжения функцию крана с электроприводом может выполнять насос, который отключается после поступления сигнал с датчика о протечке. Но и в этом случае нежелательно пренебрегать установкой шарового крана, оснащенного электроприводом.

Даже если насос выключится, и прекратится подача воды из скважины или колодца, то при отсутствии запорного входного шарового крана не будет обеспечена полная защита системы от протечки.

Это связано с тем, что в неисправную систему может поступать вода из гидроаккумулятора. Поэтому установка «управляемого крана» считается необходимостью.

Правила проведения монтажа системы против потопа

Основное преимущество любой современной системы защиты от протечек состоит в простоте сборки и быстроте проведения монтажных работ. Приобретая систему предупреждения потопа, вы получаете своего рода конструктор, отдельные части которого соединяются при помощи специальных разъемов.

Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов (+)

Работы по монтажу системы следует начать с составления подробной схемы, на которой будет четко указано место размещения каждой из составных частей. После разработки плана необходимо проверить длину проводов и определить достаточно ли ее для подключения датчиков и кранов к блоку управления.

Монтажные работы проводят в следующем порядке:

1. Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков.
2. Прокладка и соединение монтажных проводов.
3. Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам.
4. Монтаж датчиков протечки.
5. Установка блока управления (контроллера).
6. Подключение и проверка.

Одним из наиболее сложных моментов установки защиты от протечек является врезка шаровых кранов. Ошибка при врезке кранов может свести на нет все усилия.

Врезка шарового крана

Перед проведением работ нужно перекрыть краны, расположенные на входах стояков холодной и горячей воды. Далее, непосредственно за краном, следует разрезать трубопровод и аккуратно счетчики горячей и холодной воды — пломбы должны остаться неповрежденными.

После этого, на кран или на предварительно установленный сгон нужно прикрутить клапан системы. Теперь остается обратно установить счетчик и подсоединить на место ранее снятые трубы.

Сложность проведения работ зависит от вида труб водопроводной или отопительной системы. Проще всего работать с металлопластиковыми трубами — достаточно соединить элементы и прижать их с помощью контргайки.

Шаровые краны можно располагать и после узлов учета, но тогда остается без контроля участок водопровода от входного вентиля до крана с электроприводом

Если водопровод или система отопления выполнены из пропиленовых труб, то можно сложную пайку заменить использованием специальных разъемных муфт, использующихся в ремонтных целях.

После установки кранов нужно соединить их отдельной силовой линией с распределительной коробкой контроллера, обеспечивающей питание запорного узла.

Установка датчиков протечки воды

С установкой датчиков протечки воды своими руками не должно возникнуть каких-либо трудностей. Датчики следует располагать в местах с высоким риском протечек:

• под душевыми кабинами и ванными;
• за раковинами и умывальниками;
• возле унитазов, стиральных и посудомоечных машин.

Если пол имеет уклон, то датчик нужно установить в самом низком месте.

Существует две схемы расположения датчиков:

• внутренняя;
• напольная.

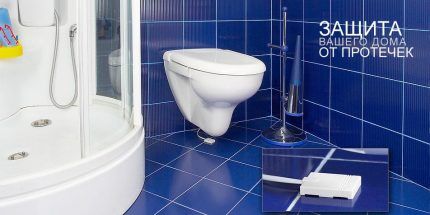

Производители рекомендуют отдать предпочтение именно внутреннему размещению датчиков, при котором устройства врезаются в плитку или другое напольное покрытие.

Внутреннее расположение. Контактные пластины датчика необходимо вывести наружу и разместить их на 3-4 мм выше уровня пола. Такое расположение  исключит ложное срабатывание системы в случае влажной уборки или случайного разбрызгивания воды. Провод к датчикам подводят в водонепроницаемой гофрированной трубе.

Внешнее расположение. Датчики укладывают непосредственно на пол контактами вниз. Корпус датчика можно зафиксировать с помощью строительного клея или двустороннего скотча.

Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.

При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики.

В этом случае не придется переживать об эстетической стороне вопроса, не нужно штробить стены и пол или маскировать провода в плинтус. Беспроводной датчик легко монтируется на любую поверхность, так как оснащен крепежом.

Правила монтажа контроллера

Контроллер должен располагаться в удобном для обслуживания месте. Лучше всего размещать контроллер поблизости запорных вентилей, его можно закрепить на стене с помощью кронштейнов или спрятать в нишу.

Учтите, что питание блока управления обеспечивает силовой шкаф, поэтому к контроллеру должны быть подведены фаза и ноль.

Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

После закрепления контроллера можно выполнить его подсоединение к электросети и произвести подключение электроуправляемых клапанов.

Подсоединение проводов выполняют через специальные клеммные разъемы, пронумерованные и подписанные для удобства монтажа. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Остается подключить в соответствующие разъемы датчики утечки воды и сборку системы можно считать завершенной. Если стандартной длины провода будет недостаточно, то надо выполнить их удлинение. Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на 100 м.

Проверка работы системы

После нажатия кнопки включения контроллер проведет диагностику и подтвердит готовность к работе зеленой лампочкой индикатора. Перед тем, как доверить безопасность своего дома системе, не лишним будет провести ее диагностику.

Для этого достаточно пластины одного из датчиков смочить водой. Если система работает правильно, то вы услышите звуковой сигнал, лампочка индикатора станет гореть или мигать красным светом, а электрические клапаны перекроют подачу воды.

После попадания воды на контакты датчика контролер подает шумовой и звуковой сигнал, одновременно с этим в считанные секунды перекрывая электромагнитные клапаны

Для разблокировки системы датчик следует насухо протереть и установить на место. Питание контроллера нужно отключить и включить заново. После проведения самодиагностики система контроля за протечкой воды снова готова к работе.

Как выбрать защиту против потопа

По своей эффективности дешевые и дорогие устройства практически одинаковы, за исключением заводских дефектов, которые могут быть в любой системе. Каждый из производителей преподносит свой продукт, но это всего лишь реклама и не больше.

В системе защиты от протечек с логотипом Gidrolock комплектная поставка предусматривает наличие 3-х датчиков, при этом можно подключить еще 40 датчиков без установки дополнительных блоков.

Комплексы защиты Аквасторож изначально комплектуется 4 датчиками и можно подключить еще 10. Если установить дополнительные блоки, то количество датчиков можно довести до 375.

В комплекте системы Нептун есть только 2 датчика, остальные нужно приобретать отдельно. При этом без установки дополнительных блоков система может поддерживать не более 10 датчиков протечки воды.

Беспроводная система датчиков существенно увеличивает стоимость системы, поэтому если вас устраивает проводная система, лучше отдать предпочтение именно ей. Также стоимость системы увеличивается при наличии возможности установки дополнительных кранов.

Как мы выяснили, для эффективной работы нужно не более 2-х шаровых кранов с электромагнитными клапанами, монтируемых на стояках холодной и горячей воды за входными вентилями. Покупая систему с 6-8 кранами, вы переплатите за то, чем никогда не будете пользоваться.

Некоторые производители при рекламе своей продукции спекулируют такой величиной, как рабочее напряжение. А оно для систем защиты колеблется в пределах 5-12 В.

При этом, сила тока в проводах датчиков абсолютно безопасна, а сила тока в проводах крана хоть и достигает 1 А, но действует всего несколько секунд, поэтому разница рабочих напряжений вовсе несущественна.

Одним из основных показателей эффективности работы системы является время перекрытия крана. В дешевых системах Нептун этот показатель достигает 30 секунд, тогда как самые современные системы Аквасторож способны перекрыть краны всего за 2-3 секунды.

Учтите, что при разрыве труб отопления или водопровода за 30 секунд может вылиться 20-25 литров воды.

Еще один немаловажный показатель – наличие в комплекте аккумулятора, обеспечивающего автономность работы системы в случае отключения электричества.

Выводы и полезное видео по теме

Обзор комплектации системы против протечек Нептун и советы по проведению монтажа:

Обзор набора Аквасторож:

Большинство систем защиты от аварийных протечек воды самодостаточны – они способны не только контролировать протечки, но производят периодический мониторинг датчиков, определяют уровень заряда батареи, прочищают электромагнитные клапаны.

Современные системы «антипротечка» полностью автономны и требуют вмешательства человека только для ликвидации аварии.

Подыскиваете эффективный датчик для защиты от протечек? Или есть опыт использования таких устройств? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь своим впечатлением о применении систем защиты «анти-потоп».
