Правила водоснабжения и водоотведения: расчет баланса + нормы подачи и расхода воды

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Алеся Маркова
Последнее обновление: 15 Марта 2019

Обустройство коммуникаций при возведении или модернизации дома – довольно сложный и ответственный процесс.

Уже на стадии проектирования этих двух важных инженерных систем надо знать и четко соблюдать правила водоснабжения и водоотведения, чтобы избежать в дальнейшем эксплуатационных проблем и конфликтов с природоохранными службами.

В нашем материале мы попробуем разобраться с этими непростыми, на первый взгляд, правилами, и расскажем нашим читателям для чего нужен счетчик на воду, и как правильно рассчитать объем водопотребления.

Сфера влияния нормативного документа

«Правила холодного водоснабжения и водоотведения» – таково полное название документа, утвержденного 29.07.2013 г. за N 644. Последняя редакция – апрель 2018 г., изменения и дополнения действуют с 12.04.2018 г.

Правила определяют отношения абонентов (потребителей услуг) и организаций, их поставляющих, на основе заключения обязательных договоров.

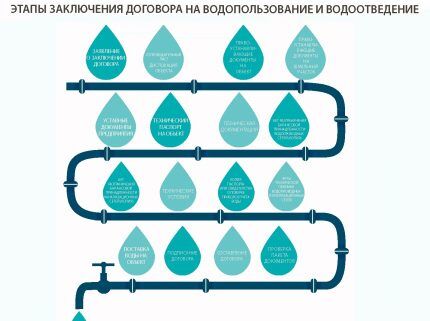

Документы на заключении договора на водоснабжение
Заключение договора на поставку воды и водоотведение не займет много времени, если заранее собрать полноценный пакет необходимых бумаг

В документе рассматриваются также:

  • потребители услуг – физические лица, бюджетные организации, предприятия и т.д.;
  • алгоритм подсоединения объектов к ЦС (центральным системам);
  • учет отпущенной воды, учет отведенных стоков, качество контроля;
  • потребители, которые обязаны учитывать сброс стоков в ЦС измерительными приборами;
  • расчет компенсации за сброс чрезмерно загрязненных стоков, порядок информирования об изменении их состава и свойств (подача деклараций);
  • нормативы, механизм наблюдения за их использованием на практике, определение размера сверхнормативной платы;

Должен быть продуман и обеспечен, а в случае необходимости создан доступ к водопроводным и канализационным коммуникациям абонента, к точкам отбора воды и стоков на пробу.

Правила составления водохозяйственного баланса

Расчет соотношения объемов водопотребления и сточных вод производится для каждого объекта индивидуально с оценкой его специфики.

Во внимание берется назначение здания или помещения, численность будущих пользователей, минимальный (максимальный) предполагаемый расход воды для хозяйственно-бытовых или производственных нужд. Вода учитывается вся – питьевая, техническая, ее повторное использование, отработанные стоки, ливневый сброс в канализацию.

Правила водоотведения и состав сточных вод
Декларация о составе и свойствах сточных вод – ее сдают определенные категории абонентов

Цели и задачи, решаемые составлением баланса:

  1. Получение разрешения на водопотребление и водоотведение при подключении к централизованной системе;
  2. Выбор водопроводных и канализационных труб оптимального диаметра;
  3. Расчет других параметров – например, мощности погружного насоса, если речь идет об использовании в частном домовладении скважины;
  4. Получение лицензии на право пользования природными ресурсами (актуально опять же для вышеописанного примера – собственного независимого источника воды);
  5. Заключение договоров второго порядка – допустим, вы арендуете площадь в офисном центре, абонентом горводоканала является собственник здания, а все арендаторы получают воду из его (собственника) водопровода и в его же канализацию сбрасывают стоки. Следовательно, платить надо собственнику здания.

Водохозяйственный баланс представляет собой таблицу, в которой приведено соотношение используемой воды и отводимых стоков за год.

Единой утвержденной на федеральном уровне формы такой таблицы не существует, но инициатива не запрещена, и водоканалы предлагают свои образцы заполнения для клиентов.

Как составить баланс водоснабжения и водоотведения
Баланс водопотребления и водоотведения можно составить самостоятельно в MS Excel или воспользоваться помощью специалистов-проектировщиков по канализации и водоснабжению

В общих чертах составление водохозяйственного баланса для небольшого предприятия будет выглядеть так:

  • Шаг 1. Заносим в первые три столбца потребительские группы с нумерацией, наименованием и количественной характеристикой.
  • Шаг 2. Ищем нормативы по каждой группе на водопотребление, пользуясь внутренними техническими регламентами (по эксплуатации санузлов и душевых), справками (из отдела кадров о численности персонала, из столовой о количестве блюд, из прачечной об объемах стирки), СНиП 2.04.01-85 – «Внутренний водопровод и канализация зданий».
  • Шаг 3. Рассчитываем общее водопотребление (куб.м/сутки), определяем источники водоснабжения.
  • Шаг 4. Вносим данные по водоотведению, отмечая отдельно безвозвратные потери (полив газонов, вода в бассейне и прочее, что не уходит в канализацию).

В итоге обоснованная разница между водоотведением и водопотреблением может составить 10-20%. Величиной до 5% пренебрегают, как правило, и считают, что слив в канализацию равен 100%.

Права и обязанности по правилам водоснабжения и водоотведения
Кроме своевременной оплаты за услуги водоснабжения и водоотведения абонент берет на себя и другие обязательства

Требования к установке счетчиков на воду

Точно рассчитанный водохозяйственный баланс – значимый аргумент в обосновании платы за использование воды. С ним можно попытаться оспорить завышенные усредненные тарифы поставщика, включающие в себя стоимость потерь воды в результате аварий на трубопроводе, ремонтных работ, утечек в подвалах, доказать необходимость учета фактора сезонности и т.п.

Практика показывает, однако, что правды добиться нелегко, и лучший выход – установка счетчика водоснабжения. По его показаниям количество использованной воды определяется до капли.

При наличии счетчика расчет за воду упрощается: снятый с табло показатель умножается на цену 1 куб.м воды. Так, счетные приборы монтируются как на трубы с холодной, так и с горячей водой. Важно следить за сохранностью пломб и периодически (один раз в несколько лет) проверять исправность.

Для канализационных систем счетчики учета сливных вод не предусмотрены (за исключением специфических промпредприятий). Их объем приравнивается к объему потребленной воды.

Общедомовые и индивидуальные водомеры способствуют экономии жилищно-коммунальных затрат. От количества сбереженных кубометров напрямую зависит сумма денег в квитанции. Массовое внедрение в жизнь счетчиков воды дисциплинирует и сотрудников водоканалов. Бесконтрольно списывать на потребителя убытки от потерь воды на изношенных водопроводных и канализационных сетях теперь нельзя.

Правила водоснабжения дополнены положениями, касающимися монтажа счетчиков и ввода их в эксплуатацию. Можно установить прибор своими руками и пригласить на дом мастера для опломбировки.

К установке водомера предъявляются два требования:

  1. Ставить перед прибором фильтр грубой очистки для защиты от мелкого мусора, находящегося в водопроводной воде.
  2. Использовать обратный клапан на выходе из счетчика для того, чтобы не допустить его раскрутку в обратную сторону.

Перед приобретением счетчика необходимо проверить его паспортные данные и сверить их с номерами, имеющимися на корпусе и деталях устройства. Нужно также осведомиться о проведенных поверках и убедиться в наличии монтажного комплекта.

Водосчетчик бытовой
Проверьте работоспособность купленного прибора перед тем, как его приобрести и перед подключением его к магистрали

Примеры расчета водопотребления и водоотведения

Нагрузка на трубопроводы и устройства, обеспечивающие бесперебойный подвод воды к различному санитарно-техническому оборудованию (кухонная мойка, кран в ванной, унитаз и пр.), зависит от показателей ее расхода.

В расчете водопотребления определяется максимальный расход воды в сутки, час и секунду (как общий, так и холодной и горячей в отдельности). По водоотведению есть своя методика расчета.

На основе полученных результатов устанавливаются параметры системы водоснабжения по СНиП 2.04.01-85 – «Внутренний водопровод и канализация зданий» [1] и некоторые дополнительные (диаметр прохода счетчика и др.).

Пример 1: вычисление объема по формулам

Исходные данные:

Частный коттедж с газовой водонагревательной колонкой, в нем проживает 4 чел. Сантехприборы:

  • кран в ванной – 1;
  • унитаз со смывным бачком в санузле – 1;
  • кран в раковине на кухне – 1.

Требуется рассчитать расход воды и подобрать сечение подводящих труб в ванной, санузле, кухне, а также минимальный диаметр входной трубы – той, которая соединяет дом с централизованной системой или источником водоснабжения. Другие параметры из упомянутых строительных норм и правил для частного дома не актуальны.

Формулы для расчета водопотребления и водоотведения
Методика расчета водопотребления строится на формулах и нормативном справочном материале. Подробно методика вычислений приведена в СНиП 2.04.01-85

Расчет:

1. Расход воды (max) в 1 сек. рассчитывается по формуле:

Qсек = 5×q×k (л/сек), где:

q – расход воды в 1 сек. для одного прибора по пункту 3.2 [1]. Для ванной, санузла и кухни – 0,25 л/сек, 0,1 л/сек, 0,12 л/сек соответственно (приложение 2 [1]).

k – коэффициент из приложения 4 [1]. Определяется по вероятности действия сантехники (Р) и их количеству (n).

2. Определим Р:

P = (m×q1)/(q×n×3600), где

m – люди, m = 4 чел.;

q1 – общая максимальная норма расхода воды за час наибольшего потребления, q1 = 10,5 л/час (приложение 3 [1], наличие в доме водопровода, ванной, газовой водонагревательной колонки, канализации);

q – расход воды для одного прибора в 1 сек.;

n – количество единиц сантехники, n = 3.

Примечание: поскольку значение q разное, то заменяем q * n суммированием соответствующих цифр.

P = (4×10,5)/((0,25+0,1+0,12)×3600) = 0,0248

3. Зная P и n, определим k по таблице 2 приложения 4 [1]:

k = 0,226 – ванная, санузел, кухня (на основе n × P, т.е. 1×0,0248 = 0,0248)

k = 0,310 – коттедж в целом (на основе n × P, т.е. 3×0,0248 = 0,0744)

4. Определим Qсек:

ванная Qсек = 5×0,25×0,226 = 0,283 л/сек

санузел Qсек = 5×0,1×0,226 = 0,113 л/сек

кухня Qсек = 5×0,12×0,226 = 0,136 л/сек

коттедж в целом Qсек = 5×(0,25+0,1+0,12)×0,310 = 0,535 л/сек

Итак, расход воды получен. Рассчитаем теперь сечение (внутренний диаметр) труб по формуле:

D = √((4×Qсек)/(ПИ×V)) (м), где:

V – скорость водного потока, м/сек. V = 2,5 м/сек по пункту 7.6 [1];

Qсек – расход воды в 1 сек., м3/сек.

ванная D = √((4×0,283/1000)/(3,14×2,5)) = 0,012 м или 12 мм

санузел D = √((4×0,113/1000)/(3,14×2,5)) = 0,0076 м или 7,6 мм

кухня D = √((4×0,136/1000)/(3,14×2,5)) = 0,0083 м или 8,3 мм

коттеджа в целом D = √((4×0,535/1000)/(3,14×2,5)) = 0,0165 м или 16,5 мм

Таким образом, для ванной требуется труба с внутренним сечением не менее 12 мм, для санузла – 7,6 мм, кухонной раковины – 8,3 мм. Минимальный диаметр входной трубы для снабжения 3-х сантехприборов – 16,5 мм.

Пример 2: упрощенный вариант определения

Те, кого пугает обилие формул, могут произвести более простой расчет.

Считается, что среднестатистический человек потребляет 200-250 л воды в сутки. Тогда суточное потребление на семью из 4 человек составит 800-1000 л, а месячное потребление – 24000-30000 л (24-30 куб. м). В частных домах во дворах имеются бассейны, летние души, системы капельных поливов, т. е. часть водопотребления безвозвратно выносится на улицу.

Как определить нормы водоснабжения и водоотведения
Примерно четверть от общего объема воды, предназначенной на хозяйственно-бытовые нужды, сливается в унитаз

Потребление воды возрастает, но все равно есть подозрение, что приблизительный норматив 200-250 л необоснованно завышен. И действительно, после установки водомеров та же семья, не меняя своих бытовых устоев, накручивает по счетчику 12-15 куб. м, а в режиме экономии получается и того меньше – 8-10 куб. м.

Принцип водоотведения в городской квартире такой: сколько потребляем воды, столько и сливаем в канализацию. Следовательно, без счетчика насчитают до 30 куб. м, а со счетчиком – не более 15 куб. м. Поскольку в частном секторе не вся потребленная вода поступает обратно в канализацию, справедливо было бы в расчете водоотведения использовать понижающий коэффициент: 12-15 куб.м×0,9 = 10,8-13,5 куб. м.

Оба примера условные, но таблица с настоящим расчетом потребления и отведения воды, который может сделать только квалифицированный инженер, должна быть в наличии у всех хозяйственных субъектов (предприятия, жилой фонд), осуществляющих забор воды на питьевые, санитарно-гигиенические, производственные нужды и сброс стоков.

Ответственность за достоверность данных, использованных в расчете, возлагается на водопользователя.

Что нужно для расчета баланса водоснабжения и водоотведения
В ванной и туалете собственник квартиры в многоэтажном доме пользуется водой значительно чаще, чем в кухне. У владельца загородного коттеджа приоритеты водопользования зависят от полного или частичного наличия удобств

Нормирование – основное правило любых расчетов

В каждом регионе действуют свои нормы расхода воды (питьевой, на санитарно-гигиенические нужды, в быту и хозяйстве). Объясняется это разным географическим положением, погодными факторами.

Возьмем суточные нормы объемных параметров водопотребления и водоотведения, распределенные на нужды в хозяйстве и быту. Не забудем о том, что они одинаковы по поставке и отведению воды, но зависят от того, насколько жилище благоустроено.

Нормативные значения потребления воды:

  • с уличной водоразборной колонкой – от 40 до 100 л на человека;
  • жилой дом квартирного типа без ванн – 80/110;
  • то же с ваннами и газонагревателями – 150/200;
  • с централизованным холодным и горячим водоснабжением – 200-250.

Для ухода за домашними животными, птицей тоже есть нормы потребления воды. В них включены расходы на уборку загонов, клеток и кормушек, кормление и т.п. На корову предусмотрено 70-100 л, лошадь – 60-70 л, свинью – 25 л, а на курицу, индейку или гуся – всего лишь 1-2 л.

Потери для расчета водопотребления и водоотведения в квартире
Из-за небольшой утечки воды расходы на водоснабжения вырастут значительно. Некоторый запас на непредвиденный расход воды лучше участь при выполнении расчета баланса

Есть нормы на эксплуатацию автотранспорта: тракторная техника – 200-250 л воды в сутки, автомобиль – 300-450. Положено планировать расход воды на пожаротушение для всех зданий и построек, независимо от эксплуатационного назначения.

Даже для садовых обществ нет исключения: норма расхода воды для тушения огня снаружи – 5 литров в секунду на протяжении 3-х часов, внутреннего возгорания – от 2 до 2,5.

Воду на пожаротушение берут из водопровода. На водопроводных трубах в колодцах ставят пожарные гидранты. Если это технически неосуществимо или нерентабельно, то придется позаботиться о резервуаре с запасом воды. Эту воду запрещается направлять на другие цели, срок восстановления запаса в резервуаре – три дня.

Расход поливной воды в сутки: 5-12 л/м2 для деревьев, кустарников и прочих насаждений в открытом грунте, 10-15 л/м2 – в теплицах и парниках, 5-6 л/м2 – для газонной травы и клумб. В промышленности каждая отрасль имеет свои особенности нормирования потребления воды и отвода отработанных стоков – водоемкими являются целлюлозно-бумажное производство, металлургия, нефтехимия, пищевая индустрия.

Основное назначение нормирования – экономически обосновать нормы потребления воды и отвода в целях рационального использования водного ресурса.

Как сделать точный расчет баланса водопотребления и водоотведения
За выходной день (уборка квартиры, стирка, приготовление еды, купание под душем и в ванне) среднесуточный расход воды можно превысить в 2-3 раза

Взаимосвязь потребителей воды и поставщика услуги

Вступив в договорные отношения с организацией водопроводно-канализационного хозяйства, вы становитесь потребителем услуги водоснабжения/водоотведения.

Ваши права как пользователя предоставляемой услуги:

  • требовать от поставщика непрерывного предоставления надлежащей услуги (нормативный напор воды, безопасный для жизни и здоровья ее химический состав);
  • претендовать на установку водомеров;
  • требовать перерасчета и уплаты неустоек в случае предоставления услуги в неполном объеме (акт должен быть составлен в течение суток после подачи заявки);
  • расторгать договор в одностороннем порядке, но при условии уведомления об этом за 15 дней и полной оплаты полученных услуг;

Абонент имеет право безвозмездно получать сведения об оплате (состояние лицевого счета).

Обязанности поставщика водопроводной воды
Нет воды или течет еле-еле? Позвоните в диспетчерскую службу и потребуйте прибытия представителя водоканала для составления акта

Перечень прав второй стороны:

  • прекратить (с предварительным уведомлением за несколько дней) полностью или частично поставку воды и прием стоков при неудовлетворительном техническом состоянии водопроводных сетей и канализации;
  • требовать допуск на территорию клиента для снятия показателей водомерных приборов, проверки пломб, осмотра водопроводной и канализационной систем;
  • проводить планово-предупредительные ремонты по графику;
  • отключать воду должникам по оплате;
  • прекращать водопоставку без предупреждения в случае аварий, стихийных бедствий, отключении электроэнергии.

Споры и разногласия решаются путем переговоров или в судебном порядке.

Выводы и полезное видео по теме

Как грамотно сделать расчет расхода воды:

Экономитель воды. Водопотребление сокращается на 70:

Чтобы в совершенстве разбираться в тонкостях водоснабжения и отвода стоков с точки зрения правил, надо быть специалистом с профильным образованием. Но общая информация нужна каждому для понимания того, сколько мы получаем воды и сколько за нее платим.

Экономное потребление воды и доведение удельного расхода до уровня истинных потребностей – не взаимоисключающие понятия, и к этому стоит стремиться.

Если после изучения материала у вас появились вопросы по расчетам или нормам потребления воды, пожалуйста, задавайте их в комментариях. Наши специалисты всегда готовы разъяснить непонятные моменты.
