Обзор водяного насоса “Гном”: устройство, характеристики и особенности эксплуатации

Присматриваетесь к отечественному насосу, подбирая агрегат для откачки грязной воды? Насосное оборудование должно быть функциональным, надёжным и простым в эксплуатации, не так ли?

Сомневаетесь в реальных возможностях и технических характеристиках недорого прибора? Мы поможем вам выяснить все интересующие вопросы – в статье подробно рассмотрен водяной насос “Гном”, предназначенный для откачки загрязнённой и чистой воды.

Приведены рабочие характеристики, маркировка, плюсы и минусы оборудования, а также особенности эксплуатации. Материал статьи дополнен наглядными фото и видеообзором насоса марки “Гном”.

Технические характеристики и маркировка

Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.

Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м³.

Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.

Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.

Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.

Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории  с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.

Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами

В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.

Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:

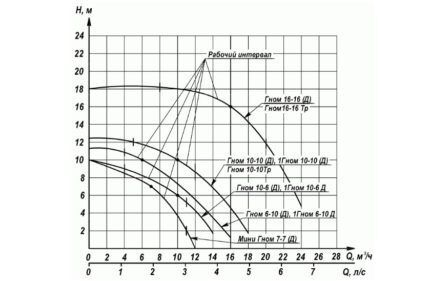

Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД

Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.

Само слово “Гном” является аббревиатурой и расшифровывается так:

• Г – грязная вода;
• Н – насос;
• О – одноступенчатый;
• М – моноблочный.

Первая цифра в маркировке обозначает производительность в м³/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.

Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).

Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками

Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.

В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.

Галерея изображений

Фото из

Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3

Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов

Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой

Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр

Модели насосов марки Гном

Сфера применения насосов Гном

Принцип работы центробежных агрегатов

Фильтр погружного насоса Гном

Обзор производителей и модельного ряда

Производством погружных насосов “Гном” на сегодняшний день занимаются три российских завода – “Одинцовский насосный завод”, МНЗ №1 и “Ливгидромаш”, и один белорусский -“Полесьеэлектромаш”.

Наиболее качественным считается оборудование “Одинцовского насосного завода”. Агрегаты этого выпуска отличаются высоким качеством сборки и низким процентом брака. К минусам указанной продукции можно отнести высокую стоимость насосов в сравнении с аналогами и дорогостоящий ремонт.

Вам также может быть интересна информация о ремонте насоса, подробно рассмотренная в другой нашей статье.

Надёжность и долговечность электронасоса зависит от материалов, которые производители используют для выпуска продукции, а также от качества сборки

Насосы, произведённые МНЗ №1, отличаются более низкой стоимостью, но имеют ряд недостатков: низкое качество сборки, изготовление некоторых ведущих деталей из пластмассы, высокая чувствительность к колебаниям электросети.

Продукция “Полесьеэлектромаш” и “Ливгидромаш” встречается на российском рынке нечасто, но специалисты сходятся во мнении, что данное оборудование отвечает высоким требованиям.

Разнообразие модельного ряда электронасосов “Гном” без труда позволит подобрать оптимальное оборудование для нужд потребителя.

Все существующие модели условно можно разделить на четыре группы:

1. Бытовые насосы. Используются для откачки грязной воды в частных домохозяйствах. К данной группе относят насосы серии Мини – Гном 7-7 и 7-7Д, а также модели с производительностью до 16 м³/ч. Когда речь идёт о покупке насоса для бытовых нужд, то имеется в виду оборудование именно этой группы.
2. Мощные насосы. Применяются в промышленности, строительстве, коммунальном хозяйстве. Производительность – от 25 до 600 м³/ч. Этими насосами можно управлять при помощи станции управления, которая приобретается отдельно и устанавливается специалистами-монтажниками.
3. Взрывозащищённые насосы. Задействованы в нефтегазовой промышленности, энергетике и на химических производствах. Насосы способны перекачивать взрывоопасные жидкости. Стоимость такого оборудования очень высокая.
4. Самоохлаждаемые насосы.  Эксплуатируются как при полном, так и при частичном погружении. Особенность этих насосов – наличие особой конструкции корпуса, который называется “охлаждающей рубашкой”.

Наибольшее распространение получили модели Гном 10-10 и 10-10Д, выпускаемые для работы от однофазной электросети и используемые в сфере частного строительства, на дачах и загородных участках.

Высокопроизводительные насосы “Гном” используются в строительстве для откачки затопленных котлованов, насос устанавливается на дно и постепенно откачивает грязную воду

Универсальный агрегат “Гном”

Электронасосы “Гном” справедливо называют универсальными. Простота конструкции и эксплуатации, а также ремонтопригодность и неприхотливость в техническом обслуживании сделали эти насосы очень популярными.

Их применяют в самых разных отраслях промышленности для выполнения широкого спектра задач.

Частные пользователи обычно используют “Гном” для:

• откачки паводковых вод из подвальных помещений и затопленных участков;
• осушения строительных котлованов, траншей, бассейнов;
• дренажа грунтовых вод с загородных участков и сельскохозяйственных земель;
• отведения использованной бытовой техникой воды при отсутствии центральной канализационной системы;
• перекачки жидкости в автономных КНС и очистных сооружениях;
• очищения заиленных колодцев;
• подачи чистой воды из колодезных шахт.

Следует помнить, что насосы “Гном” нельзя использовать для откачки фекальных стоков! Для этих целей лучше присмотреть специализированное оборудование. В другой нашей статье рассмотрены виды фекальных насосов.

Вам нужен насос для выгребной ямы и вы не знаете, какой лучше выбрать? Тогда вам может быть полезна информация, рассмотренная в статье: Фекальный насос для выгребной ямы: разбираемся какой агрегат лучше и почему.

В случае перекачки воды, загрязненной нефтепродуктами или сырой нефтью, “Гном” может работать не более 5 часов.

Гном может перекачивать жидкости, вязкость которых не превышает 1100 кг/м³. Агрегат способен транспортировать смеси и воду с твердыми включениями величиной до 5 мм и процентным содержанием загрязнений не более 10 % от веса откачиваемой среды

Устройство и принцип действия

Конструкция электронасосов “Гном” представляет собой моноблок, который состоит из двух основных частей: насосной составляющей и электродвигателя.

Насосная часть включает в себя:

• рабочее колесо;
• отвод;
• корпус насоса.

Для перекачки жидкости с большим количеством включений, а также с цементной или глинистой взвесью, нижняя часть корпуса оборудуется фильтрационной сеткой.

Гном представляет собой моноблок, объединяющий два функциональных отсека: насосную и двигательную часть. Двигатель герметизирован торцевым уплотнением

Насос “Гном” оснащен электродвигателем асинхронного типа, который состоит из статора, ротора, системы подшипников и крышки. Функция охлаждения и смазки подшипников возложена на масло, которым заполнена полость двигателя.

В верхней части мотора имеется эластичная резиновая манжета, компенсирующая расширение охлаждающей среды в случае нагрева. Сам электродвигатель охлаждается непосредственно подземной водой в процессе перекачки.

Частота вращения ротора для всех моделей “Гномов” составляет 3000 оборотов в минуту. В статор встроены термопредохранители, пресекающие работу агрегата в период перегрева.

Если работа насоса была прервана ими по причине превышения температуры, насос следует отключить от сети и дождаться его остывания.

Рабочие колеса и другие корпусные деталей погружного электронасоса выполнены из чугуна, корпус и крышка – из высококачественной пластмассы

Запуск насоса производится при помощи пускового аппарата, расположенного на шнуре электропитания. Оборудование оснащено конденсатором и выключателем-автоматом, предохраняющим электродвигатель от перегрузки.

Перед началом работы насосный агрегат должен быть полностью или частично (модели с “охлаждающей рубашкой”) погружены в воду. Работа на “сухую” не должна превышать 15 мин.

Принцип работы насосов “Гном” основан на использовании центробежной силы, которая создаётся рабочим колесом. После включения вода засасывается им внутрь через фильтрующую сетку, затем перемещается в отвод по каналам и выталкивается в напорный патрубок.

Подготовка насоса к работе

Перед началом установки насоса необходимо произвести внешний осмотр на предмет наличия механических повреждений корпуса и питающего кабеля. Также требуется проверка наличия масла в масляной камере.

Для этого электронасос нужно положить горизонтально и открутив верхнюю пробку, осторожно повернуть агрегат вокруг своей оси на 45 градусов. Масло при этом должно вытекать через отверстие слива.

Конструкция насоса “Гном” предполагает два варианта его погружения в рабочую среду:

• мобильный, при помощи гибкого полимерного шнура;
• стационарный, с использованием жёсткого троса.

Обратите внимание, что электронасос обязательно должен быть заземлён, а шнур электропитания должен быть надёжно защищён от механических повреждений.

Электронасосы в трёхфазной вариации разрешено подключать только через автоматический выключатель, снабжённый термомагнитным расцепителем. Это необходимо для защиты электродвигателя.

Перед запуском трёхфазного насоса необходимо удостовериться, что ротор вращается правильно, меняя две любые фазы: правильному вращению соответствует больший напор

После проверки насоса на наличие масла, механических повреждений и наличия заземления необходимо снять заглушку с патрубка. Затем присоединить к насосу гибкий шланг и закрепить его с двух сторон при помощи хомутов.

Диаметр шланга должен быть подобран исходя из размеров напорного патрубка. В процессе работы должен быть обеспечен свободный слив из шланга, исключены его переломы и загибы.

При опускании электронасоса “Гном” в котлован при помощи гибкого или жёсткого троса нужно контролировать, чтобы агрегат был расположен строго в вертикальном положении, т.к. только так электродвигатель может охлаждаться в полной мере. Нельзя опускать насос, используя верёвку или шнур электропитания!

При установке “Гнома” на песчаное или илистое дно, или в случае, когда состояние донной поверхности нельзя определить визуально, необходимо заранее позаботиться о подложке, в качестве которой может выступать, например, толстый прорезиненный коврик.

Если подложки нет, то рекомендуется подвешивать насос в нескольких сантиметрах от дна. После погружения насоса в жидкость осуществляется его запуск. Электронасос должен стоять вертикально, отклонение в ту или иную сторону не должно превышать 10 градусов.

Меры безопасности при установке и эксплуатации

Эксплуатация насосов “Гном” допускается только в пределах напорной характеристики, которая зависит от модели. Нельзя перегибать шланг, поворачивать и опускать насос для увеличения напора.

Основные правила электробезопасности, которые необходимо соблюдать при установке, эксплуатации и техническом обслуживании насоса:

1. При частичном или полном прекращении электроснабжения схема подключения насоса должна исключать возможность самопроизвольного пуска электродвигателя.
2. Насос “Гном” должен быть полностью погружен в перекачиваемую жидкость. Исключение: возможно частичное погружение для моделей с “охлаждающей рубашкой”.
3. Запрещается эксплуатация насоса с повреждённым корпусом или шнуром электропитания.

Этими правилами не стоит пренебрегать и тогда насос прослужит вам максимально долго.

Погружные насосы с электродвигателем требуют соблюдения норм безопасности в процессе установки и эксплуатации, особенно важно соблюдать правила электробезопасности

Техническое обслуживание насосов “Гном”

Своевременное и правильно проведённое техническое обслуживание электронасоса значительно продлит срок его службы и убережёт от поломок, а владельца – от дорогостоящего ремонта. Самостоятельно проводить техобслуживание можно только в том случае, если нет возможности сделать это в сервисном центре.

Техническое обслуживание при интенсивной эксплуатации оборудования должно осуществляется 1 раз в месяц. Это рекомендация всех производителей насосов “Гном”.

Ежемесячное ТО включает в себя:

• контроль уровня и качества масла;
• проверку наличие перегибов на шланге, разрывов изоляции на электрошнуре;
• осмотр на предмет механических повреждений корпуса;
• измерение сопротивления изоляции кабеля и двигателя, которое должно быть более 0,5 Ом.

Заливка масла осуществляется каждые 250 часов работы, а также при обнаружении в масле воды и других инородных жидкостей и фракций.

Для замены масла необходимо установить агрегат на ровной поверхности и открутить пробку в щите подшипника. Слить непригодное масло и залить новое. Для полной замены необходимо около 300 мл масла.

Галерея изображений

Фото из

Список распространенных поломок насоса Гном возглавляет перегрев двигателя, происходящий в результате неполного погружения агрегата в воду или работы вообще без воды

Нередкой причиной для обращения в ремонтную мастерскую является заклинивание колеса, случившегося в результате попадания крупных твердых частиц в зазор между движущимися деталями

Часто встречающейся причиной потери работоспособности бывает повреждение силового кабеля. Так случается, если агрегат извлекают из скважины не за трос, а за провод

Из-за потери герметичности изоляции силового кабеля в электрическую часть начинает попадать вода, в итоге выгорает обмотка двигателя

Перегрев двигателя насоса Гном

Заклинивание рабочего колеса

Повреждение кабеля питания

Выгорание обмотки электродвигателя

После использования насоса для перекачки загрязнённой жидкости с большим количеством механических примесей необходимо на несколько часов запустить насос для перекачки чистой воды для очистки всех внутренних элементов.

Если насос длительное время не использовался, то перед запуском необходимо проверить вращается ли рабочее колесо: оно должно проворачиваться без приложения усилий.

Для электронасосов “Гном” используется обычное индустриальное техническое масло малой и средней вязкости или специальное масло для насосов, однако цена его достаточно высока

Какой “Гном” лучше выбрать?

Большой ассортимент насосов под маркой “Гном” часто ставит рядового потребителя в тупик, какой насос выбрать?

Чтобы правильно выбрать электронасос необходимо учесть два основных фактора:

1. Технические характеристики. Самые важные параметры – производительность и напор.
2. Условия эксплуатации. Необходимо оценить жидкость: температурный фон подлежащей перекачке среды, процентное содержание и размер механических частиц, показатели рН и прочие условия.

На сегодняшний день самыми популярными насосами “Гном” являются модели: Мини Гном 7-7, 10-10, 16-16 и 20-25. Первый насос приобретается дачниками для полива небольших участков.

Второй и третий электронасосы обладают универсальными характеристиками и могут применяться, как для полива участка и водоснабжения небольшого дома с 1-3 водопотребителями, так и для осушения подвалов, котлованов и траншей в частном строительстве.

Насосы Гном с охлаждающей рубашкой применяются там, где нет технической возможности погрузить агрегат в воду

Насос “Гном 20-25” – более мощный агрегат, применяемый в частных хозяйствах нечасто, но если вы решили покупать именно этот насос, то обратите внимание на модификацию в “охлаждающей рубашке”. Большинство специалистов рекомендуют покупать насосы, оснащённые датчиком уровня.

Если вы планируйте использовать “Гном” для подачи чистой воды из скважины, перед покупкой обязательно обратите внимание на его габаритные размеры. Помните, что насос устанавливается строго вертикально, поэтому его нельзя использовать для колодцев  с небольшим дебетом.

Вам также может быть полезна другая наша статья, в которой рассмотрено, как достать из скважины застрявший насос.

Сравнительные характеристики самых популярных насосов марки “Гном”, используемых частными потребителями, где Н – напор, создаваемый насосом, Q – производительность оборудования

Преимущества в сравнении с аналогами

Если сравнивать “Гномов” с аналогами, представленными на российском рынке, то можно выделить множество преимуществ:

• наличие фильтра, который легко снимается и прочищается;
• ремонтопригодность, доступность запасных частей и их невысокая цена;
• широкий модельный ассортимент, возможность выбора оптимального варианта;
• простота в эксплуатации и в установке, для работы с электронасосом не требуются специальные навыки;
• возможность отказаться от установки запорной и обратной арматуры;
• отсутствие вибрации и шума;
• наличие автоматического выключателя, защищающего от короткого замыкания и перегрузки, благодаря чему не нужен постоянный контроль в процессе работы.

Стоит отметить, что среди насосов, которые можно применять для откачки грязной воды, “Гном” практически не имеет аналогов.

Информация о лучших моделях и производителях дренажных насосов рассмотрена в другой нашей статье.

Отличная работоспособность, а также высокое качество и доступная цена – причины высокой популярности этих насосов в России и СНГ.

Выводы и полезное видео по теме

Ролик о погружном насосном агрегате “Гном” промышленной категории:

Устройство и техническое обслуживание электронасоса “Гном 20-25”:

Технические характеристики модификации “Гном 10-10”:

Погружной центробежный насос “Гном” – оптимальный вариант для перекачки грязной воды. Он имеет множество преимуществ, а широкий ассортимент модельного ряда позволяет выбрать модель под конкретные нужды.

Насос позволяет в кратчайшие сроки произвести откачку грязной воды при возникновении аварийных ситуаций, а также он может применяться в качестве стационарного насоса в системе водоочистки и водоснабжения.
