Датчик давления воды в системе водоснабжения: специфика использования и регулировки устройства

Отлаженная работа системы водоснабжения является одним из важнейших атрибутов комфортного проживания как в шикарном коттедже, так и в скромном дачном домике. Часто владельцам приходится обустраивать индивидуальную водопроводную сеть. Ведь далеко не во всех населенных пунктах существует централизованная подача воды.

Датчик давления воды в системе водоснабжения позволит автоматизировать подачу ее к кранам. Небольшой по размеру прибор значительно увеличит ресурс насосного оборудования, заодно предотвратит разрушительные для техники гидроудары.

О том, как работает устройство и как его грамотно подобрать с учетом рабочих характеристик водопровода, узнаете, ознакомившись с представленной нами информацией. Мы подробно описали устройство и принцип работы датчика. Предложенные к рассмотрению сведения дополнили фото и видео-материалами.

Назначение и сфера использования прибора

Вопросы, о которых даже не подозревают многие жители крупных городов, после приобретения загородной недвижимости сразу же становятся актуальными. Среди них – устройство личного водопровода, одним из важных элементов которого является датчик давления.

Жизнь на свежем воздухе вдвойне приятна, если можно принять ванну, воспользоваться стиральной машиной или включить автоматический полив грядок, засаженных домашними овощами, клубникой и зеленью. Чтобы удовлетворить все потребности жителей конкретного частного домовладения, требуется отлаженная система снабжения водой.

Для автоматизации процесса забора воды в автономные водопроводы устанавливаются датчики давления, со спецификой использования которых знакомит следующая подборка:

Галерея изображений

Фото из

Датчики давления - устройства, реагирующие на понижение и повышение значений давления воды в водопроводе выше или ниже заданных пользователем пределов

Приборы, реагирующие на изменение давления в системе, работают в тандеме с гидроаккумулятором

При повышении давления, формируемого мембраной гидроаккумулятора, создается коммутация электрической цепи, отключающая питание насоса. При понижении датчик отдает команду на включение

Насосные станции, предназначенные для откачки воды из неглубоких источников или перекачки ее из накопителя, оснащаются реле давления в процессе сборки

Есть датчики давления, выполняющие не только прямые обязанности. К примеру, стрелочные электромеханические модели останавливают агрегат при угрозе работы "всухую"

Аналогичную работу выполняет блок автоматики, отличающийся от электромеханических датчиков более сложным устройством и возможностью более точно корректировать значения давления

При использовании блока автоматики в систему необязательно включать гидробак, т.к. он в миниатюрном варианте есть в приборе. В выпускаемых в последние годы бытовых насосах блок автоматики нередко монтируется в корпус

Датчики давления используются в системах с поверхностными и погружными насосами. Их устанавливают в независимые системы для автоматизации процесса забора воды

Датчик давления в автономном водопроводе

Использование в паре с гидробаком

Прибор установлен на гидроаккумулятор

Датчик в формате насосной станции

Реле давления стрелочного типа

Электронный блок автоматики

Вмонтированный блок автоматики

Сфера применения датчиков давления

Хозяева дач и коттеджей используют воду из колодцев и скважин. Для ее забора применяют современное оборудование, сердцем которого служит насос. Он, по мере необходимости, подкачивает воду. Чтобы продлить срок службы, устанавливают специальный датчик, следящий за давлением воды в трубопроводе.

Чтобы вода на даче не закончилась в самый неподходящий момент, например, во время мытья посуды или в разгар купания, поможет авто контроль за включением насоса

Второе название этого прибора – реле давления. В некоторых моделях насосных станций он идет в комплекте. Датчик имеет настройки, установленные фирмой производителем. Его предназначение – обеспечить оптимальную частоту включения и выключения насоса.

Если реле отлично справляется с возложенной на него функцией, то сердце индивидуального водопровода проработает длительное время. В противном случае насос может перегреться и быстро сгореть

Когда 5-6 домочадцев постоянно проживают в доме, они включают краны, чтобы помыть руки, пользуются унитазом, моют посуду, принимают ванну, используют воду для мытья автомобиля или полива огорода. Сложно представить, как долго выдержал бы насос, работу которого не контролирует датчик. Он бы включался каждый раз, когда пользователи нуждаются в воде.

Регулярное падение давления и в результате слабый напор воды, чревато частым включением насоса. Это может происходить из-за неправильной настройки датчика давления воды

Классификация моделей контроллеров

Рынок оборудования и запчастей для систем водоснабжения изобилует предложениями отечественных и зарубежных заводов. Среди датчиков давления можно встретить как недорогие и простые модели российских производителей, так и дорогие многофункциональные решения.

Дорогие варианты контроллеров давления содержат встроенный датчик давления. Такого рода приборы, как правило, не только контролируют давление, но и выравнивают его

Все разновидности датчиков можно поделить на 2 основные группы:

• электромеханические;
• электронные.

Первый тип приборов имеет металлическую пластину, которая реагирует на давление мембраны гидробака в системе, замыкая или размыкая контакты. Если его значение недостаточное, то происходит включение насоса, а в противном случае – отключение.

Электронный тип датчиков посылает сигнал о деформации мембраны в систему автоматического регулирования. Полученная информация анализируется, поступает команда отключить/включить насос.

Такое оборудование весьма чутко реагирует на малейшее отклонение от установленных значений, имеет защиту от «сухого» хода. В зависимости от модели, возможен автоматический запуск системы после аварийного отключения, уведомление владельца о неполадках путем отправки сообщения на мобильный телефон и другие дополнительные функции.

Сложные приборы целесообразно ставить в загородных домах, где планируется проживание круглый год нескольких членов семьи

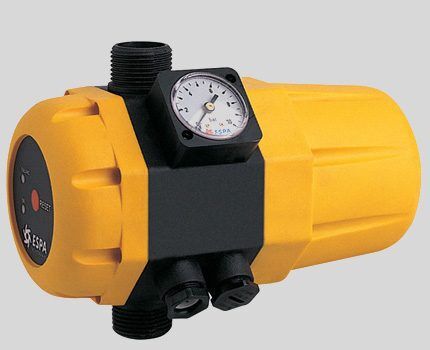

Например, испанский регулятор KIT 02, выполняющий функции датчика давления, умеющий поддерживать постоянное давление заданной величины, защищающий от сухого хода, имеет клапан обратного хода, встроенный манометр, гасит гидроудары. Но стоимость этой модели далека от 1000 рублей.

Наиболее популярные варианты устройств давления воды в частной системе водоснабжения:

• российские – РДМ-5 от Джилекс;
• немецкие – Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
• итальянские – PM/5G, PM/3W от ITALTECNICA, EASY SMALL от Pedrollo;
• испанские – регулятор электронный KIT 00, 01,02, 05 от ESPA.

Одним из бюджетных решений может стать датчик от фирмы Джилекс РДМ-5. Он имеет заводские настройки нижнего и верхнего предела 1,4 и 2,8 атмосфер соответственно. Менять диапазон можно самостоятельно, учитывая, что рабочие значения этого прибора от 1,0 до 4,6 атмосфер.

Сравнительная таблица различных датчиков от российских и европейских производителей. Два последних варианта – электронные. Их стоимость в разы превышает механические

Прибор немецкой компании Grundfos модель FF4-4 отличается возможностью задавать настройки с точностью до 0,01 атм. Его рабочий диапазон составляет от 0,07 до 4 атмосфер, а FF4-8 – до 8 атм. У него имеется прозрачная крышка и специальная шкала внутри устройства.

Хорошо продуманная функциональность и отличный дизайн немецких моделей доставляет удовольствие от использования устройства

Все это значительно упрощает самостоятельную регулировку – не нужно крутить гайки и гадать, достаточно ли. Шкала сразу показывает результат. Главное отрицательное качество устройства – стоимость, которая почти в 5 раз выше РДМ-5.

Устройство и принцип работы типового датчика

Чаще всего владельцами используются датчики механического типа. Их основное преимущество – независимость от электричества. Они не требуют выделения специальной розетки для включения устройства в работу.

Эти приборы предназначены для включения и отключения насоса при достижении заданных показателей давления. Поэтому насос подключается к сети через датчик.

Строение прибора зависит от модели и производителя. Чаще дачники используют самое простое российское реле (+)

Самый простой и популярный механический датчик РДМ-5. Он состоит из таких элементов:

• металлическая платформа;
• мембрана;
• поршень;
• пружины;
• регулировочные болты с гайками;
• пластиковый корпус;
• электрические контакты.

Более дорогие модели иностранных производителей могут иметь шкалу для регулировки, встроенный манометр и другие составляющие, которые позволяют выполнять самые разнообразные функции.

С датчиком давления воды значительно удобнее организовать полив грядок, клумбы, кустарников и газона

По количеству возможностей и стоимости можно выделить такие группы датчиков давления:

• простое реле давления;
• дополнительный датчик для защиты от сухого хода. Он идет в паре с простым реле, например, у фирмы Aquatica;
• контроллер давления воды – сложный прибор с датчиком, манометром, многими другими функциями и достаточно высокой ценой.

Устройство электронных контроллеров со встроенным реле давления и манометром сложнее, чем у механических. Такие приборы, в зависимости от модели, имеют дополнительный регулятор, предотвращающий перепады давления воды в системе. Это обеспечивает всегда равномерный напор, вне зависимости от того, работает ли в конкретный момент насос.

Датчик, контролирующий работу насоса, устанавливается, как правило, в системах водоснабжения с гидроаккумулятором. Прибор всегда монтируется перед накопительным баком. Его функция заключается в постоянном измерении давления воды в системе. Эти показания датчик сравнивает с заданным показателями.

Если домовладение расположено в местности с частым отключением электроэнергии, то есть смысл установить накопительный бак большого объема на чердаке

Как только давление становится ниже, чем предусмотрено настройками, контакты замыкаются и насос включается, начиная забор воды. Она заполняет гидроаккумулятор, который помогает создавать требуемое давление.

В момент фиксации датчиком верхнего предела давления, заданного владельцем дома, происходит размыкание электрических контактов – насос прекращает работу.

Частота включения/выключения зависит от объема гидроаккумулятора, давления в системе и количества потребителей воды. Например, если хозяйка коттеджа принимает ванну, ее муж наслаждается гидромассажем в душевой кабинке, а на кухне работает посудомоечная машина, то датчик в определенный момент включит насос.

Сначала при включении кранов и душевых леек вода будет поступать из накопительного бака. Как только ее количество уменьшится, мембрана емкости тоже уменьшит сопротивление.

Соответственно, давление в системе станет меньше. Мембрана гидробака сразу же отреагирует на это изменение и, как только показания достигнут нижнего предела давления, установленного пользователем, контакты реле давления замкнутся.

В этот момент включится насос и начнет закачивать воду в систему, заодно заполняя освободившееся пространство в гидроаккумуляторе. Если краны еще открыты, то вода из скважины будет поступать до тех пор, пока давление в системе не достигнет верхнего предела диапазона, заданного владельцем.

Объем гидроаккумулятора зависит от потребностей конкретного домовладения и его жителей. Чем больше людей проживает и чем больше установлено сантехнических приборов, тем большая вместительность бака потребуется

Если же в доме в качестве датчика используется электронный контроллер с дополнительными функциями, то в момент, когда давление падает, напор воды не становится слабее. Встроенный регулятор помогает поддерживать нужное давление, и пользователь ничего не заметит, в отличие от ситуации с использованием простого датчика давления.

Принципы выполнения регулировки

Прибор, следящий за давлением и управляющий работой насоса в автоматическом режиме, весьма удобен в использовании. Он почти не нуждается во внимании и обслуживании. Разве 1-2 раза в год предстоит прочистить от мусора и проверить, как датчик справляется с контролем заданного диапазона давления воды.

Что нужно знать перед началом работ?

Изначально у владельца, купившего такой прибор, есть 2 варианта:

• оставить настройки, установленные на заводе;
• самостоятельно задать желаемый диапазон срабатывания.

Первый вариант удобен, когда параметры насоса и давления в системе соответствуют заводским показателям. У простых отечественных моделей они составляют 1,4 и 2,8 атмосфер соответственно для нижнего и верхнего предела. В зависимости от прибора и компании производителя эти цифры могут отличаться.

Верхний и нижний предел заводских настроек обязательно указываются в паспорте в разделе технических характеристик

Если указанный диапазон подходит владельцу дома, то остается только поставить датчик, следуя инструкции по установке. В противном случае предстоит самостоятельная регулировка датчика, контролирующего давление воды в частной системе водоснабжения.

Удобнее настраивать желаемый диапазон в моделях, имеющих встроенный манометр и более чувствительную шкалу делений. Но стоимость такого решения обойдется в кругленькую сумму.

Перед тем, как приступить к регулировке прибора, нужно посмотреть в паспорте максимально допустимый рабочий диапазон и сравнить эти данные с мощностью насоса. Важно оставить небольшой запас – нельзя допустить работу оборудования по максимуму. Этот зазор около 0,5 атмосфер.

Также, следует помнить, что оптимальный диапазон срабатывания насоса составляет 1-1,5 атм. Больше делать не стоит – могут возникать гидроудары, которые наносят непоправимый вред оборудованию. Минимальный порог включения насоса в работу должен быть не менее 1,4 атм.

Если во время работы насоса есть вероятность понижения уровня воды в водозаборе ниже пределов, необходимых для нормального функционирования оборудования, то датчик давления лучше дополнить блоком автоматики. Тогда агрегат будет отключаться при угрозе “сухого хода”

Еще перед настройкой датчика обязательно нужно узнать, какое давление в гидроаккумуляторе. Для этого его отключают от сети, сливают воду, манометром проверяют давление.

Если показания 1,4 атмосферы и менее, то нужно подкачать до 1,5 атм. В противном случае следует стравить излишки воздуха до этого значения, нажав на ниппель.

Пошаговая настройка датчика давления

В зависимости от модели датчика будут немного отличаться действия по его регулировке. В каждом приборе имеются свои детали, отвечающие за настройку диапазона срабатывания насоса. Например, у немецкого FF4-8 есть шкала делений, где все предельно просто регулировать. И крышку для проведения настройки снимать не нужно – она прозрачная.

Регулировку можно осуществлять самостоятельно, изучив паспорт прибора или пригласить специалиста

Если это сложный электронный контроллер давления с дополнительными функциями, то следует внимательно прочесть в паспорте особенности указания рабочего давления для системы. Причем, оно должно быть хотя бы на 0,5 атм меньше, чем предельно допустимые показатели.

Вне зависимости от марки и модели прибора, следящего за давлением, нужно сначала проверить нижний предел, при котором срабатывает насос. Для этого предстоит сливать воду, открыв кран. Как только начнется закачивание воды, надо записать показания манометра.

В некоторых моделях датчиков есть встроенный манометр, у других его нет, для них нужно покупать отдельно измерительный прибор

Когда насос отключится, это значение тоже следует записать – это верхний предел максимально допустимого давления в системе. Причем, эти показания не должны отличаться друг от друга более, чем на 1,5 атмосфер.

Зная изначальный диапазон реагирования оборудования, остается настроить верхний предел и его разницу с нижним. Если это модель с двумя пружинами, то регулировка будет происходить с использованием гаечного ключа.

Сначала предстоит снять защитную крышку, чтобы увидеть под ней 2 пружины. Большая отвечает за изменение верхней границы предела. Чтобы граничное значение уменьшить или увеличить, предстоит крутить гайку. Причем, лучше это делать не спеша, проворачивая на 0,5 – 1 оборот.

Подкрутив один раз, нужно открыть кран и проверить по манометру полученное значение давления для включения насоса. Если показатель не устраивает, продолжить крутить гайку.

Иногда вместо регулировки требуется очистка фланца и контактов прибора от минерального осадка. Включения приносятся водой, прошедшей недостаточную очистку или транспортируемой по старым металлическим трубам

Маленькая пружина отвечает за изменение разницы между верхним и нижним давлением. При ее подкручивании важно помнить, что эта разница не должна быть более, чем 1,5 атм. Когда гайка перед большой пружиной подтянута, а гайка маленькой также отрегулирована, стоит снова открыть кран и начать спускать воду.

Как только произойдет включение насоса, нужно запомнить значение, указанное манометром – это будет нижняя граница. После этого предстоит дождаться повышения давления в системе. Лишь только оно достигнет верхнего предела – насос отключится. Это показание также нужно запомнить и сравнить с нижним.

Если цифры отличаются на 1,5-1 атм, не пересекаются с минимально и максимально допустимыми рабочими значениями, то все удалось. В противном случае нужно снова сливать воду и начинать регулировку заново.

Выводы и полезное видео по теме

Видео #1. Обзор моделей датчиков, отслеживающих давление в системе водоснабжения:

Видео #2. Подробный видео ролик об электронном реле для контроля давления воды:

Видео #3. Информация в видеоформате об особенностях регулировки отечественного датчика давления воды:

Видео #4. Об особенностях обслуживания датчика давления, проработавшего 2 года. Вначале стояла задача поменять прежний диапазон срабатывания насоса:

Ознакомившись со спецификой работы и регулировки датчиков давления воды в частных системах водоснабжения, можно выполнить настройку прибора своими руками.

Если остались сомнения в собственных силах, то лучше вызвать специалиста, пользующегося хорошей репутацией. Важно, чтобы датчик работал правильно, тогда не возникнет никаких проблем со всей системой водоснабжения коттеджа/дачного домика.
