Устройство летнего водопровода из колодца: лучшие варианты и схемы сооружения

Наличие источника воды на даче облегчает и проживание в доме, и регулярный уход за приусадебным участком. Однако носить воду ведрами или перетаскивать шланги с места на место нецелесообразно, поэтому для повышения степени комфорта необходимо наладить систему водоснабжения ключевых мест.

Попробуем разобраться, можно ли самостоятельно сделать летний водопровод из колодца, использование которого особенно актуально в теплый сезон.

Колодец как постоянный источник воды

Дачные сообщества, отдаленные коттеджные поселки, деревни часто расположены за пределами «зоны комфорта» — централизованных теплосетей и систем водоснабжения, поэтому речь пойдет об автономных способах обеспечения и доставки воды.

Реки и озера находятся в государственном ведении, поэтому они не могут примыкать к индивидуальному участку по действующему законодательству (территория 25 м от воды не может перейти в частную собственность).

Забор воды для полива огорода или сада иногда осуществляют из разрешенного естественного источника – пруда. Но чтобы очистить воду до уровня питьевой, потребуются многобарьерные фильтры, а это невыгодно.

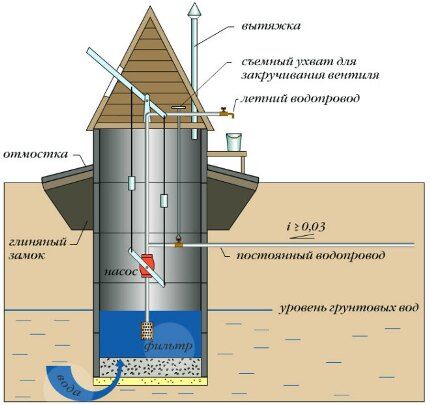

Часто для обеспечения дачного участка водой устанавливают колодец из железобетонных колец. При правильном сооружении (а также устройстве глиняного замка, донного фильтра) он идеально подходит для монтажа насосной станции

Таким образом, остается колодец — традиционный для большей части отечественных регионов источник питьевой воды. Колодезный способ обеспечения водой сложился исторически, к тому же функционально именно колодец удобен как для автоматического, так и для ручного использования.

Кроме него популярны трубчатые источники водозабора, однако не каждый может себе позволить оборудовать дорогостоящую скважину для сезонного применения.

Если вы являетесь счастливым обладателем колодца (деревянного, бетонного, кирпичного) с достаточным дебитом, то для устройства подачи воды потребуется установить насос и проложить коммуникации, связывающие источник с домом.

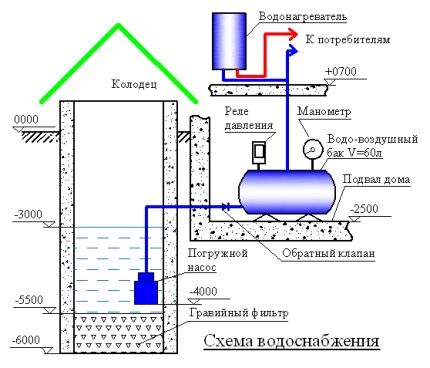

Схема устройства дачного водопровода обязательно должна включать в себя насосное оборудование, коммуникации с внутренней разводкой, при необходимости – накопительный водонагреватель

Работы можно выполнять своими силами или с помощью специалистов, которые помогут рассчитать количество стройматериалов, выбрать насос, правильно проложить трубы и сделать внутреннюю разводку.

Отличие летней системы водоснабжения от зимней

Если вы посещаете дачу исключительно летом, в период отпусков, то летняя система будет наилучшим вариантом. Зимняя подходит тем, кто постоянно живет на даче или часто выезжает за город вне зависимости от сезона.

Разборная конструкция подачи воды состоит из легких пластиковых труб, гибких шлангов и соединительных элементов, которые можно быстро раскрутить или снять

Особенности летнего водопровода касаются его эксплуатационных качеств и условий монтажа.

Вот несколько нюансов, которые нужно знать обязательно:

• при облегченном летнем варианте трубы зарывают на глубину от 0,5 м до 0,8 м, то есть не учитывают горизонт промерзания (для сравнения – зимний трубопровод укладывают в глубокие траншеи, от 1,5 м и глубже, в зависимости от региона);
• трубы для временного использования не нуждаются в дополнительном утеплении (постоянно эксплуатируемым коммуникациям необходима дополнительная теплоизоляция или электроподогрев специальным кабелем);
• установка насоса не требует больших вложений – достаточно надеть кожух или установить навес (постоянно работающий механизм обычно устанавливают в специально отведенном закрытом помещении или в кессоне);
• стационарный водопровод нуждается в устройстве слива, как и зимний капитальный вариант, однако для разборных систем этот нюанс не актуален, потому что слив происходит в процессе демонтажа;
• для монтажа облегченного типа используют разводку с последовательным соединением, для постоянного – с коллекторным;
• работу сезонной системы чаще обеспечивает погружной или поверхностный насос, функционирование постоянной сети происходит благодаря насосной станции, при необходимости – с накопительным баком и водонагревателем.

Понятно, что устройство зимнего варианта — более серьезное мероприятие, требующее достаточных материальных вложений. Статус летнего водопровода во многом зависит от его вида: можно выбрать и капитальную стационарную конструкцию, и разборную «времянку» на 2-3 месяца.

Основные схемы летнего водопровода

От выбора схемы зависят конкретные строительные мероприятия (например, необходимость копать траншею), способы монтажа труб, выбор технического оборудования  т.д. Не нужно забывать, что летнее благоустройство включает в себя коммуникации, ведущие к летней кухне, грядкам или садовым посадкам – местам, которые не включаются в проект зимнего водоснабжения.

Все разновидности сезонных систем можно разделить на две категории: разборные (съемные) и постоянные (стационарные).

Разборная поверхностная система

Данную конструкцию можно смело назвать наземной, так как все ее части лежат на поверхности земли. В некоторых случаях (например, из-за особенностей рельефа) трубы и шланги приходится приподнимать над землей.

Самую длинную часть системы составляют соединенные между собой трубы или шланги из эластичных материалов, выдерживающих воздействие непогоды и ультрафиолета. Для соединения отдельных отрезков используют стальные или пластиковые фитинги, муфтовые крепления, переходники, тройники.

Временные и стационарные системы полива предусматривают установку гидрантов и разнообразного поливочного оборудования: шлангов, разбрызгивателей, распылителей. Разница состоит только в подземной или наземной подводке коммуникаций

Учитывая спрос на разборные конструкции, производители пластиковых труб стали выпускать изделия с креплениями-защелками, которые фиксируют легким нажатием. В процессе разборки не потребуется резка  на стыках – муфточки удаляются так же легко, как надеваются.

Плюсы временной системы очевидны:

• простой, быстрый монтаж и демонтаж, не требующих специальных знаний;
• отсутствие земляных работ;
• возможность оперативного ремонта неисправностей и устранения протечек, так как вся система находится на виду;
• низкая суммарная стоимость труб, шлангов и насосного оборудования.

Главным минусом является необходимость в сборке и демонтаже, которые обязательны в начале и конце сезона, однако трудности возникают лишь в первый раз. Повторная установка происходит намного проще и быстрее.

Один из популярных вариантов летнего водопровода для полива огорода – капельная система, состоящая из комплекта эластичных шлангов с маленькими отверстиями, дозирующими поступление влаги к корням растения

При укладке наземных коммуникаций необходимо следить за их расположением относительно пешеходных дорожек, площадок, мест для активного отдыха, так как трубы могут мешать передвижению, а люди, в свою очередь, могут нечаянно повредить трубопровод.

И еще один неприятный момент – риск лишиться удобного оборудования. Постарайтесь расположить сеть так, чтобы она не была видна с дороги или соседнего участка.

Стационарные подземные коммуникации

Все, кому неинтересны хлопоты со сборкой-разборкой, выбирают постоянный вариант – водопровод, зарытый в траншею на небольшой глубине (0,5 м – 0,8 м). Цели защитить конструкцию от воздействия зимних морозов нет, так как по окончании сезона вода сливается через специальные краны, установленные в нижних точках. Для этого трубы прокладывают с наклоном в сторону источника.

В идеале во время слива вода должна уходить обратно в колодец или в сливное отверстие, оборудованное около него. Если забыть про процедуру слива, по весне можно столкнуться с неприятностью – замерзшая в морозы вода разорвет трубы и стыки, и водопровод придется менять полностью.

Для соединения полипропиленовых труб используют сварку специальным аппаратом или фитинги. На сложных участках, если требуется изгиб, можно применять толстостенные гибкие шланги (они предназначены для использования в помещении, поэтому для выполнения «уличных» функций эластичные фрагменты необходимо защитить от влаги и утеплить).

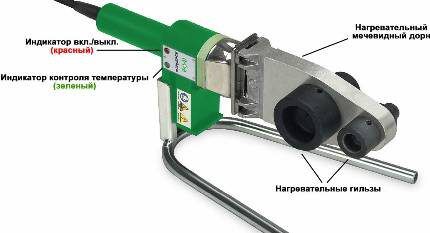

Для сварки полипропиленовых труб используют специальный паяльник – прибор с нагревательными элементами и сварочными насадками. Герметичное соединение возможно при нагревании рабочих элементов до температуры +260ºС

Преимущества стационарной конструкции:

• укладка труб и установка оборудования производится один раз, замене подлежит только расходный материал (прокладки, фильтры);
• коммуникации не мешают передвижению транспорта и людей по участку, к тому же грунт является для них дополнительной защитой;
• находящиеся под землей трубы сложно похитить;
• при необходимости процесс консервации происходит достаточно быстро.

Единственным минусом подземной сети являются дополнительные работы, соответственно, увеличенные расходы. Если арендовать технику или приглашать бригаду рабочих для рытья траншеи, средств будет затрачено еще больше.

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, — это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Схема устройства летнего водопровода составляется в свободной форме, в виде рисунка или чертежа, с указанием точек всех разбора воды и магистралей (кликните для увеличения)

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

• внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
• снаружи — монтаж нескольких гидрантов для удобства полива;
• отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Как сделать капитальный вариант своими руками?

Временную конструкцию собрать несложно, так как не потребуется рытье траншей, сварка или склейка труб. Вам потребуется простейший погружной насос и комплект ПП труб. Для холодной воды подойдут изделия с маркировкой PN-10 (с синей полосой), для горячей — PN-20/25 (с красной полосой).

Соединения выполняются фитингами с металлической резьбой, переходниками и муфтами с размерами, зависящими от номенклатуры труб. Кран для слива не нужен.

Подробнее остановимся на устройстве стационарной системы, которая требует установки дополнительного оборудования.

Монтаж насосного оборудования

Предположим, что состояние колодца удовлетворительное, а объема воды хватает, чтобы установить насос. В ином случае придется провести дополнительные работы по ремонту или теплоизоляции шахты колодца.

Схемы установки насосного оборудования могут отличаться в зависимости от вида насоса, глубины колодца, требований производителя; при монтаже необходимо пользоваться инструкцией (кликните для увеличения)

Подумайте, какое оборудование подойдет конкретно для вашего участка:

• погружной насос – глубина до 20-25 м (Патриот, Малыш, Ручеек, Джилекс Водомет, Беламос, Калибр);
• поверхностный насос – глубина до 10 м (QUATTRO ELEMENTI, Беламос, Джилекс Джамбо, Метабо, Марина, Гардена);
• насосная станция с гидроаккумулятором (Джилекс Джамбо, Калибр, Беламос, Тополь, Парма, Elitech).

Для установки поверхностных насосов потребуется ровная площадка и защита от атмосферных осадков. Это может быть сухое место под навесом рядом с колодцем, небольшая рабочая зона в подвале (если колодец находится близко от дома), подсобное помещение. Иногда достаточно крепкого защитного кожуха или специально подготовленного короба.

Погружной насос полностью опускается в воду, снаружи остаются элементы крепежа, тубы и кабель электропитания. Благодаря особенностям установки (в 0,5-1 м от дна колодца) и отсутствию внешних рабочих частей насос качает воду практически бесшумно. Отдельной траншеи для укладки кабеля не требуется, обычно он укладывается в канаву с трубами.

На схеме можно увидеть принципиальную разницу расположения погружного и поверхностного насоса: первый полностью опускается в воду, второй находится на поверхности

Насосная станция имеет более сложную конструкцию и состоит из поверхностного насоса, гидроаккумулятора, электродвигателя, реле давления, манометра, обратного клапана.

При выборе модели ориентируйтесь на такие факторы, как:

• производительность;
• объем накопительной емкости;
• требуемый напор;
• высоту всасывания;
• дебит источника.

Например, объем накопительного бака высчитывают исходя из потребностей семьи на случай, если произойдет остановка работы системы. Подробные характеристики можно найти в техпаспорте агрегата.

Подвод труб от дома к колодцу

Определившись с технической стороной вопроса, можно заняться рытьем траншей и подводкой труб к точкам потребления. Главная подземная магистраль будет вести от колодца к дому.

Вам потребуются следующие материалы:

• комплект труб из полипропилена PN-10;
• соответствующие по диаметру тройники, фитинги;
• компрессионные резьбовые муфты и уголки;
• шаровой кран ½;
• фум-лента.

Кроме разметочного инструмента (рулетка, маркер), под рукой должны быть гаечные (№ 17-24), газовые и разводные ключи, ножовка, строительный нож. Если трубы будут соединяться сваркой, то вместо газового ключа потребуется специальный сварочный аппарат (его можно взять в аренду).

Вырывание траншеи производится обыкновенной лопатой, глубина копки – не более 80 см. Заранее подготовленные трубы укладывают с наклоном в сторону колодца, уклон должен быть не менее 3 см на 1 погонный метр трубопровода. Соединения выполняют резьбовыми муфтами или пайкой.

Дополнительной теплоизоляции трубопровода не требуется, так как воду в трубах не оставляют и перед отъездом сливают в колодец или специально предусмотренное отверстие, оборудованное краном.

На схеме показан вариант слива воды с указанием направления подачи жидкости во время использования и движения потока в процессе сливных мероприятий

При соединении отдельных элементов сети нужно тщательно следить за герметичностью стыков. Резьбовые соединения обычно усиливают фум-лентой, наматывая ее в несколько слоев для плотности и аккуратно затягивая газовым ключом.

Муфты часто снабжены резиновыми уплотнителями, поэтому, вставляя конец трубы в соединительный элемент, нужно проталкивать его до упора, чтобы он оказался внутри резинового кольца. Только потом закручивают зажимную гайку.

Для полива газонов, грядок, клумб на поверхности устраивают несколько выходов таким образом, чтобы шланги (или поливочные устройства) доставали до крайних точек. Эффективность орошения можно увеличить, используя разбрызгиватели, распылители, поливочные пистолеты, подключенные к таймеру и автоматически включающиеся в заданное время.

Устройство внутренней разводки

Для летнего водопровода используют последовательную схему внутренней разводки. Она подходит также и для капитальной зимней системы, если в доме проживает 1-2 человека.

Большее количество жильцов требует монтажа труб по коллекторной схеме, чтобы сохранить напор воды и обеспечить необходимым количеством жидкости все точки разбора одновременно.

Последовательная схема состоит из общей магистрали (стояка), от которой идут трубы к смесителям, душевому оборудованию и т.д. Если необходимо горячее водоснабжение, то необходимо пустить две параллельные магистрали – с горячей и холодной водой. Для подключения отводных патрубков используют тройники.

Хотя последовательная схема устройства разводки не отличается сложностью, необходимо учитывать требования СНиП.

Например, каждую ветку снабжают отдельным краном, чтобы была возможность проводить ремонтные работы без отключения общей магистрали. Чтобы избежать быстрой поломки оборудования, на трубах устанавливают фильтры.

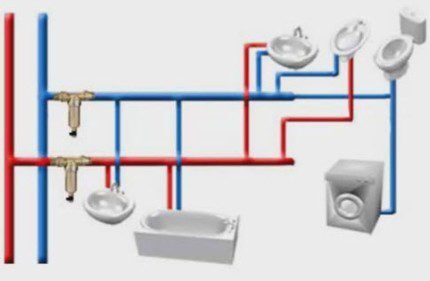

Схема последовательной разводки труб горячей и холодной воды: ветки к сантехническому оборудованию, смесителям и стиральной машине подключены поочередно от одной магистрали (стояка)

При выборе материала обычно ориентируются на срок службы изделий и стоимость. Стальные и медные трубы практически не используют, им на смену пришли недорогие изделия из полипропилена. Более прочный и дорогой материал – металлопластик.

Соединительные элементы, уголки и заглушки должны соответствовать не только по диаметру, но и по материалу изготовления.

Металлопластиковые изделия отличаются прочностью, стойкостью к коррозии, легким весом, простотой монтажа и отличной пропускной способностью при рабочем давлении в 10 бар

Начинать обустройство разводки лучше с точки подачи воды – например, насосной станции. Работы выполняют согласно инструкции. Если вы технически не подкованы и сомневаетесь в своих умениях, лучше для подключения автоматики пригласить специалиста – можно из компании, реализующей насосное оборудование.

Как добиться хорошего напора воды?

Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.

Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.

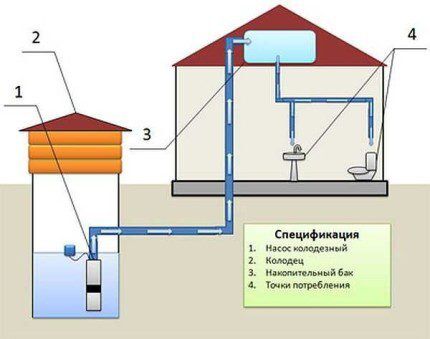

Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса

Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).

Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.

Выводы и полезное видео по теме

Обзор системы подачи воды для летнего использования:

Бюджетный вариант для обустройства системы полива:

Рекомендации по установке насосной станции:

Как видите, устройство стационарного летнего водопровода напоминает оборудование постоянной системы водоснабжения. Его можно выполнить самостоятельно или с помощью опытных сантехников.

После установки не забывайте о необходимости ухода: обязательном сливе воды при консервации на зиму, а также регулярной проверке герметичности труб и работы насосного оборудования.

У вас есть практические навыки обустройства водопровода из колодца? Поделитесь, пожалуйста, накопленными знаниями с посетителями нашего сайта. Также вы можете задать вопросы по обустройству летнего водопровода в расположенном ниже блоке.
