Буровая установка своими руками: изготовление самодельного бура для бурения скважин

Бурение скважины на участке — задача масштабная. Услуги профессиональной бригады не всякому владельцу дома по карману, а нанимать “кустарей” — это, в большинстве случаев, только деньги выбрасывать.

Проще выполнить все работы самостоятельно: и работаешь для себя старательнее, и расходов меньше.  Вдобавок, если сделана буровая установка своими руками, затраты покажутся буквально смешными по сравнению с реальными ценами бурения.

Мы расскажем вам, как сделать станок для проходки вручную водозаборной выработки на участке. Представленные нами сведения опираются на практический опыт самостоятельных бурильщиков. Для полноты восприятия непростой темы предложенная информация дополнена полезными схемами, фото-подборками, видео.

Чем и как лучше бурить скважину?

Начинающему буровику нужно запастись терпением и приготовиться к выполнению не самой простой работы.

Еще понадобятся подручные средства и недорогие материалы для изготовления установки и бурового снаряда, а также здравый смысл и пара-тройка друзей в помощь.

Бурение скважин — это работа сродни искусству, поскольку результат непредсказуем, и каждое сооружение уникально. Задача состоит в том, чтобы проделать в грунте длинную и узкую шахту до водоносного слоя и опустить в нее обсадную трубу для укрепления стенок выработки.

В процессе придется извлечь немало грунта, причем грунт этот может быть очень разным: от кусков гранита до песка вперемешку с водой.

Многое зависит и от глубины водоносного слоя. Иногда до него нужно пройти менее 10 метров, а порой водоносная скважина достигает нескольких десятков или даже сотен метров. Все это влияет на методы бурения и его сроки. Чтобы устроить скважину, существует два основных способа: ударно-канатный и вращательный, в современной интерпретации шнековый.

Самодельные буровые станки для ручного бурения сооружаются по единой схеме. Буровую вышку выполняют в виде треноги

В первом случае бурение выполняется с помощью узкого и тяжелого снаряда, именуемого желонкой. Ее подвешивают на канате или тросе, который перекидывают через закрепленный на треноге блок. Для вытаскивания бурового снаряда из шахты используют лебедку с мотором, хотя при желании это можно делать и вручную.

Снаряд несколько раз роняют на дно выработки с высоты в несколько метров. Он рыхлит грунт, часть которого попадает в полость желонки. После углубления в грунт примерно на 0,5 м бур извлекают из ствола. Снаряд очищают и снова бросают в шахту. Процесс повторяют до тех пор, пока не дойдут до воды.

Ударно-канатный метод очень старый, его используют в течение столетий, если не тысячелетий. Сделать желонку относительно несложно, понадобится листовая сталь толщиной 4-5 мм или толстостенная труба Ø 110-120 мм, а также навыки работы со сварочным аппаратом. А работать желонкой можно даже в одиночку, хотя с помощником дело пойдет значительно быстрее.

Преимущества ударного бурения состоят не только в его доступности. Желонка надежна, она проходит практически любой грунт кроме скальных пород. Если нужно преодолеть слой из супеси или суглинка, желонку заменяют соответствующего размера стаканом — узким цилиндром без клапана на дне.

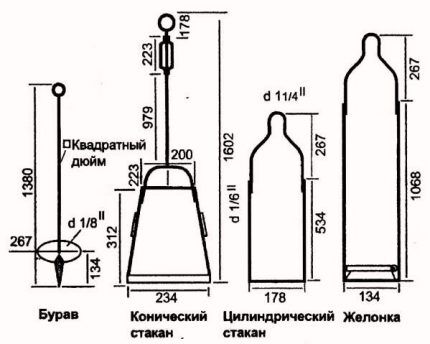

Желонку используют для подъема всех видов несвязных грунтов: песков, щебенистых, гравийных и галечниковых отложений. Ее применяют для расчистки дна скважины и в период эксплуатации выработки для удаления илистых отложений

Стакан эффективно разрушает глинистые породы, которые за счет собственной способности уплотняться и липнуть к стенкам удерживаются в его полости.В ручном ударно-канатном бурении желонку и стакан чередуют по мере необходимости.

Как только проходка желонкой существенной сокращается, значит, она встретила кровлю суглинка или супеси, из-за чего ее меняют на стакан. Как только в полости стакана перестает задерживаться разрушенный в скважине грунт, его меняют на желонку.

За один “сеанс” можно углубить шахту на метр, хотя чаще этот показатель скромнее, примерно 20-40 см. В этом недостаток ударно-канатного метода — длительное время работы. На глинистых пластичных грунтах эффективнее использовать шнек или иначе змеевиковый бур.

В ручном бурении чаще всего приходится сочетать ударно-канатные способы с вращательными, потому лучше запастись минимальным набором снарядов, представленном на схеме

Рабочий инструмент шнековой установки представляет собой колонну штанг с буром на нижнем конце. Инструмент буквально ввинчивается в грунт, который частично удерживается на его лопастях.

Периодически шнек вместе с разрыхленным грунтом извлекают на дневную поверхность, а забой с обвалившимся отвалом расчищают желонкой. Затем снова бурят шнеком, внедряясь все глубже в землю с каждым витком.

Штанги постепенно наращивают по мере углубления шахты. Сначала длину буровой колонны увеличивают креплением одной штанги. Когда ее верхняя часть почти выровняется с устьем скважины, присоединяют вторую, затем третью и т.д.

Вращать бур можно вручную или с помощью ротора электродвигателя. Чтобы удерживать штангу в правильном вертикальном положении, в промышленных мобильных буровых установках применяется закрепленная на станине вертикальная рама. По этому принципу можно изготовить собственный станок.

На схеме показан вариант буровой установки, изготовленной своими руками, а также результат: относительно компактное устройство для бурения скважин

Одновременно с заглублением обсаживается ствол скважины, т.е. в пробуренную выработку устанавливается труба, диаметр которой на 1-2 см больше аналогичного размера снаряда. Звенья обсады соединяются в единую конструкцию посредством навинчивания или сварки.

Если в обсаженную скважину под напором подать большое количество воды, забой можно очищать без применения желонки. Этот метод успешно применяется профессиональными бригадами. Вода размывает взрыхленный грунт и вымывает его на поверхность.

Буровой раствор ускоряет работы в несколько раз, но все вокруг будет залито водой вперемешку с грязью. Да и каменистые грунты таким способом не пройдешь. Все это нужно учитывать еще перед тем, как приступать к изготовлению собственной буровой установки. Кроме того, нужно определиться со своими целями и задачами.

Если нужен агрегат для сооружения всего одной или двух скважин, можно особо не корпеть над тщательностью исполнения. А вот солидная и прочная буровая установка может стать весомым поводом, чтобы начать собственный бизнес по бурению скважин.

О способах бурения водозаборных скважин подробную информацию найдете в одной из популярных статей нашего сайта.

Изготовление ударно-канатной буровой установки

Тренога с желонкой — конструкция простая, как и все гениальное. Ее размеры можно прикинуть “на глазок”, особо точные инженерные расчеты здесь не нужны. Например, высота треноги, на которой будет закреплена желонка, должна быть больше этого бура примерно на метр.

Если буровые работы проводятся в подвале дома, размеры конструкции будут ограничены высотой потолка.

Ударно-канатное бурение выполняется с помощью тяжелого снаряда — желонки. Ее бросают вниз с высоты, грунт разрушается и заполняет полость внутри желонки, после чего устройство извлекают и очищают

На открытом пространстве желонку можно повесить и повыше, чтобы увеличить силу удара. Но не стоит делать ее слишком высокой, это не эффективно. Сама желонка должна быть достаточно тяжелой. Чтобы эффективно рыхлить грунт, на ее подошве лучше сделать зазубрины или сточить острую кромку.

Оптимальной для бурения считается длина снаряда в пределах 1,8 — 2,2 метров, чтобы буровик мог свободно дотянуться до верхушки бура для крепления или отсоединения троса. Однако в ручном бурении наилучшей длиной желонки считают 1,0 — 1,2 м. Такой размер позволяет дотянуться рукой до дна снаряда, если он не опорожняется при налипании суглинка, например.

В ударно-канатном бурении используется желонка длиной около 1,2 — 2,0 метров. Снаряд должен быть достаточно тяжелым, чтобы разбивать грунт и вытаскивать его на поверхность в большом количестве

Делают желонку чаще всего из отрезка металлической трубы, желательная толщина металла — 4 — 6 мм.

Чтобы сделать такое бурильное устройство, следует выполнить следующие операции:

1. Приготовить отрезок трубы подходящего размера.
2. Сделать клапан в нижней части снаряда.
3. Приварить сверху защитную сетку.
4. Проварить ручку или “ушки”, чтобы закрепить канат.
5. Заточить нижнюю часть снаряда или приварить несколько “зубов” из отрезков металла или из кусков толстой проволоки.
6. Сделать треногу из металлических труб.
7. Установить блок, лебедку и двигатель для подъема снаряда из шахты.
8. Привязать к желонке канат и собрать конструкцию.

Клапан желонки заслуживает отдельного внимания. В снарядах небольшого диаметра используется шаровой клапан. На его роль подойдет металлический шар, диаметром чуть больше половины диаметра желонки.

Если подходящего шарика не нашлось, его можно изготовить из подручных материалов. Например, для этих целей часто используют смесь из свинцовой дроби и эпоксидной смолы, роль отливочной формы исполняет какой нибудь детский шарик из пластика или резины.

Лепестковый клапан желонки состоит из круглого куска металла, который перекрывает просвет внизу стакана, а также пружины, удерживающей его в закрытом состоянии

Снизу приваривают шайбу с отверстием, диаметр которого меньше, чем размеры шарика, чтобы он не вылетал. Для этих же целей вверху, на некотором расстоянии от защитной решетки, ставят стопор — кусок металла, который ограничивает движение шарика вверх. Решетка из проволоки не позволяет вываливаться из желонки крупным кускам грунта.

Шарик клапана не должен опускаться ниже уровня заостренно края или металлических зубьев, иначе он будет гасить силу удара. С другой стороны, “зубы” не стоит делать слишком длинными, иначе они не позволят части грунта попасть внутрь желонки.

В верхней трети корпуса желонки вырезают окошко. Оно понадобится, когда полную желонку нужно будет очистить от набившегося внутрь грунта.

Для изготовления шарового клапана желонки нужен металлический шар диаметром около 60 мм. Такой элемент можно достать из большого подшипника

Другой вариант клапана — лепестковый. Его делают из куска металла. Лепестковый клапан выглядит как круглая дверца, закрепленная на пружине в нижней части желонки. При движении снаряда вниз клапан открывается под давлением грунта, а затем пружина его закрывает и удерживает грунт внутри. Иногда такой клапан уплотняют куском резины, но это не обязательно.

Если при бурении самодельной желонкой выясняется, что она захватывает слишком мало грунта, возможно, нужно просто немного исправить конструкцию. Иногда нужно немного расточить просвет внизу устройства. Если снаряд оказался слишком легким, его следует утяжелить.

Для этого верхнюю часть желонки иногда заливают бетоном. Но можно и просто присоединить сверху дополнительный груз на подвижном соединении.

Треногу для ударно-канатного бурения можно сделать из металлической трубы, но для недолговременного использования подойдет и прочная древесина, например брус 150-200 мм

На вязких грунтах эффективной может оказаться разновидность желонки без клапана. Плотный грунт набивается внутрь снаряда и удерживается там естественным образом. Вычищают такое устройство через узкое вертикальное отверстие на боку.

Если есть возможность и необходимость, следует сделать две разных желонки, чтобы использовать их на разных грунтах. Желонку также используют для очистки готовой скважины от песка и грязи. Но в этой ситуации нет необходимости делать такой большой снаряд, подойдет и устройство длиной около 0,8 -1,0 метра.

Сооружение станка для шнекового бурения

Каркас такой установки может быть выполнен в виде треноги, но чаще его делают из вертикальных направляющих, закрепленных на подставке и соединенных сверху горизонтальной конструкцией. Каркас станка должен надежно удерживать рабочую колонну из бурового снаряда и наращиваемых штанг при извлечении их их их скважины.

На схеме наглядно представлено устройство буровой установки на металлическом каркасе с вертлюгом, буром, электрической лебедкой и мотором-редуктором (+)

Бур изготавливают следующим образом:

1. К отрезку узкой металлической трубы длиной около 1,5 метров приваривают пару витков из металлической полосы, чтобы получилось подобие винтовой нарезки.
2. К краям шнека присоединяют ножи, режущие кромки которых должны находиться под углом к горизонтали.
3. Ножи подвергают заточке.
4. К верхнему краю бура привинчивают или приваривают тройник с внутренней резьбой.
5. Заготавливают отрезки металлической трубы такого же диаметра. что и труба шнека, чтобы в дальнейшем наращивать длину буровой колонны. Это штанги.
6. На этих кусках трубы нарезают резьбу, чтобы соединять их или высверливают отверстие для фиксации стопорным пальцем.

Впрочем, для наращивания длины буровой штанги вполне успешно применяют и муфтовое или замковое соединение. Буровую вышку можно сделать из металлических труб, швеллера или из древесины. Главное, чтобы она надежно удерживала буровую колонну.

В верхней части каркаса устанавливают блок, который подсоединяют к лебедке для подъема колонны труб с буровым снарядом. Считается, что вышка необходима только при бурении скважин глубиной более восьми метров. Небольшое сооружение можно пробурить и без нее, но работы все же будут затруднены.

Наращивание длины буровой штанги существенно значительно утяжеляет колонну, поэтому для его подъема используют электромотор с лебедкой. Если предполагается выполнять “мокрое” бурение, вращение бура также осуществляют с помощью электромотора.

Специалисты считают оптимальным вариантом для этих целей типовое устройство мощностью 2,2 кВт на 60-70 оборотов, которое можно запитать от обычной розетки на 220 V. Подходящими могут оказаться модели типа 3МП 31,5, 3МП 40 или 3МП 50.

Вертлюгом называют элемент, с помощью которого движущий момент передается с электродвигателя на буровую штангу. Через него также выполняют подачу бурового раствора в шахту. Буровые штанги закрепляют на подвижной части этого устройства. Для бурового раствора предназначен специальный герметичный патрубок.

На схеме изображена конструкция вертлюга для малогабаритной буровой установки. Через боковой патрубок внутрь шахты подается промывочная жидкость (+)

Поскольку вертлюг во время бурения постоянно движется, при некачественном исполнении он может очень быстро сломаться. Чтобы этого не произошло, следует соблюдать два правила: использовать для его изготовления только высокопрочную сталь и обеспечить минимальный зазор между статичными и подвижными элементами устройства.

Как уже упоминалось, каких-то сверхстрогих правил при устройстве для скважин самопальных буровых установок  не существует. Чаще всего сооружается гибридная конструкция, которая позволяет одновременно использовать и ударно-канатный метод, и вращательное бурение.

В такой конструкции устраивается одна и та же рама, позволяющая переходить с одного способа на другой без внесения каких-либо конструктивных изменений.

Это вариант буровой установки комбинированного типа, ее можно использовать как для ударно-канатного, так и для шнекового бурения

Если есть желание профессионально заняться бурением скважин, то все детали лучше приобрести на стороне, а не делать самостоятельно, или взять в аренду. Можно заказать все эти элементы у опытного токаря. Понадобится купить надежный электромотор с редуктором, а мотопомпу, рукав и шланг, если предполагается выполнять работы с использованием гидронапора.

Раму и бур изготавливать лучше после того, как приобретены вертлюг, электродвигатель и лебедка. Это позволит правильно и быстро подогнать все части установки друг к другу. Чтобы получить возможность наращивать более длинные штанги на бур, рекомендуется делать раму с запасом около 3,3 м.

Для изготовления вертлюга и замков следует использовать качественную сталь, поскольку эти части конструкции переносят самые высокие нагрузки в процессе бурения.

Вертлюг для буровой установки, изготовленной своими руками, можно также сделать самостоятельно, но проще и надежнее будет использовать промышленную модель такого устройства

Закаленная сталь не слишком хорошо подходит для изготовления самодельных буровых установок, поскольку после обработки она нуждается в дополнительной шлифовке, лучше взять обычную сталь. На штангах лучше всего использовать трапециевидную, а не конусную резьбу.

Она имеет достаточные прочностные характеристики, и с выполнением такой резьбы справится любой токарь. А вот для изготовления штанги с конусной резьбой придется искать специалиста.

Для бурения на глубину более 30 метров рекомендуется делать штанги из труб со стенкой 5-6 мм толщиной. Обычные трубы со стенкой 3,5 мм таких нагрузок могут и не выдержать. Для изготовления бура лучше брать не легированную сталь, а обычную, чтобы не возникло проблем в процессе сварки.

Для бурения твердых грунтов имеет смысл использовать высокопрочный бур-долото промышленного производства. Хороший эффект дает использование снаряд с тремя лопастями. При его работе используют циклическое вращение, что позволяет выполнять рыхление грунта максимально эффективно.

Буровые инструменты для ручного производства работ бывают разными по конструкции. Различают ложковые и змеевиковые модели, а также буровое долото. Ложковые буры эффективны на пластичных грунтах: супесях, суглинках, глинах. Резец такого бура обычно выполнен в виде ковша. Такой бур можно изготовить самостоятельно из трубы подходящего диаметра.

На плотных суглинках можно использовать также змеевиковый бур. Это устройство по конструкции напоминает штопор, а режущий элемент — раздвоенный, так называемый хвост ласточки. В качестве альтернативы змеевому буру можно использовать аналог ледового бура, но он может быть не так эффективен.

На твердых породах лучше всего показывает себя буровое долото с углом заострения 110-130 градусов. Долото может иметь очень разную форму, поскольку рассчитываются на разрушение скальных пород различной степени твердости.

Буровое долото подходит для работы на твердых и мягких грунтах. Такой бур можно изготовить из подручных материалов

Для бурения сложных геологических разрезов иногда лучше использовать бурение в два этапа двумя разными бурами. Сначала производят бурение узким буром, диаметром около 80 мм. После такого разведочного бурения работы выполняют буром большего диаметра, чтобы получить скважину нужного размера.

Грузоподъемность лебедки должна быть не менее одной тонны. Помимо электрической лебедки некоторые мастера сразу же ставят еще одну, механическую. Она эффективнее справляется в некоторых случаях, например, если заклинило обсадную трубу. Для электродвигателя и лебедки рекомендуется использовать два разных пульта управления.

Выводы и полезное видео по теме

Видео #1. Наглядный обзор буровой установки, изготовленной своими руками:

Видео #2. Вариант буровой установки комбинированного типа для ударно-канатного и шнекового бурения:

Видео #3. Использование желонки для ударно-канатного бурения:

Самодельная установка для бурения скважин — не слишком сложный агрегат, оставляющий простор для работы инженерной мысли. Но следует помнить, что узлы и механизмы такого устройства в процессе бурения испытывают существенные нагрузки. Поэтому материалы должны быть прочными, а работы нужно выполнить как можно лучше.

Хотите поделиться личным опытом в сборке и применении на практике буровой установки? Есть вопросы по теме статьи, хотите разобраться в неясных моментах? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.
