Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу

Евгения Кравченко
Проверил специалист: Евгения Кравченко
Автор: Марина Стурова
Последнее обновление: Март 2019

Водопроводная вода практически повсеместно для питья непригодна и требует предварительной подготовки. Кипячение и отстаивание — методы простые, но не слишком эффективные.

Бытовые фильтры справляются с этой задачей намного лучше, но самую высокую степень очистки дает установка обратного осмоса. Метод дорогой, но полностью оправдывающий вложения.

Очистка воды методом обратного осмоса является пока самой совершенной. Принцип его работы подобен обмену веществ живого организма. С помощью него удается избавить воду практически от всех примесей, вирусов, бактерий, нитратов и т.д.

Устанавливать обратный осмос своими руками легко, он собирается, как конструктор, а проведение работ не требует особых инструментов — достаточно минимального набора любителя.

Принцип работы и назначение системы

Обратным осмосом называют процесс, в котором поток воды разделяется на две неравные части с различной плотностью. Одна часть представляет собой чистую воду, а вторая — воду с большим количеством загрязнений.

Для такого разделения используется специальная мембрана с очень мелкими отверстиями. Их размер составляет 0,0001 микрон.

Вода, проходя через картриджи предварительной очистки, освобождается от взвешенных частиц, остатков хлора, органических соединений.

Попадая в обратноосмотическую мембрану, вода проходит через ее полупроницаемые слои и разделяется дальше на два потока.

Один из них, концентрат, сбрасывается в канализацию, а второй, пермеат, попадает в накопительный резервуар, который компенсирует неспособность мембраны обеспечить в проточном режиме достаточную для пользователя продуктивность.

Через поры мембраны могут проникать только частицы, размер которых соответствует размеру молекулы воды или меньше.

Крупные частички через мембранный барьер не проникнут, но они способны засорить эти мелкие поры, поэтому перед тем, как подвергать воду процедуре обратного осмоса, ее необходимо подготовить.

Мембрана
Поры мембраны в 200 раз меньше за вирусы и в 4 тыс. раз меньше чем бактерии. Она пропускает через себя только молекулы воды и кислорода

Для механического удаления загрязнений используют два фильтра с отверстиями соответственно в пять и в один микрон. Между этими двумя фильтрами устанавливают еще один — с угольным наполнителем. Он задерживает молекулы различных химических веществ, растворенных в воде: железа, соединений хлора, тяжелых металлов и т.п.

Молекулы некоторых веществ по размеру меньше, чем молекулы воды. Если предварительная очистка отсутствует, они могут проникнуть сквозь мембрану и загрязнить воду.

Продукты, полученные в результате обратного осмоса, называют пермеат и концентрат. Последний — это та часть воды, в которой сконцентрированы загрязнения. Эта часть составляет обычно около 60-65% воды, она утилизируется в канализацию.

Принцип действия установки обратного осмоса
Обратный осмос используется для очистки воды на молекулярном уровне.

Пермеат — это очень чистая воды, степень очистки достигает 98%. Вместе с вредными загрязнениями мембрана и фильтры отсекают также многие полезные вещества, которые придают природной питьевой воде уникальный привкус и свойства. Чтобы устранить этот небольшой недостаток, пермеат пропускают через еще один фильтр.

Для обогащения воды полезными минералами, используют минерализатор. Биокерамический фильтр с турмалином позволяет приблизить структуру пермеата к естественному состоянию. Существуют также постфильтры со способностью подвергать воду ультрафиолетовому излучению.

Самый простой постфильтр содержит активированный уголь и кокосовую скорлупу. С его помощью пермеат подвергают дополнительной очистке и придают ему приятный природный вкус. При желании, от таких модулей можно отказаться, но тогда вода, полученная из системы обратного осмоса, будет не такой вкусной и полезной.

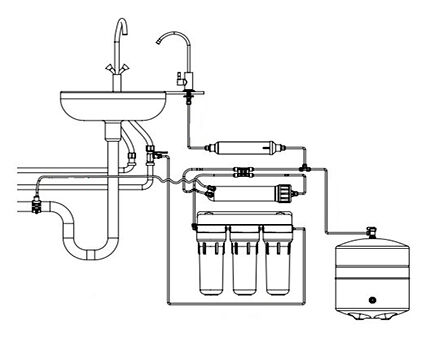

Схема системы обратного осмоса
На этой схеме подробно отражен порядок подключения и функционирования системы обратного осмоса и обозначены все ее основные элементы

В базовой комплектацию входят необходимые элементы, которые могут обеспечить эффективную работу обратного осмоса.

Если же загрязненность воды превышает норму или система водоснабжения не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Интересные факты, плюсы и минусы мембранной очистки представлены в этой статье.

Составные элементы типового комплекта

Обычно системы обратного осмоса поставляются в виде комплекта, в котором уже есть все необходимое, даже крепежные элементы.

Список оборудования может варьироваться в зависимости от модели и включать следующие элементы:

  • мембрана обратного осмоса;
  • блок с колбами предварительной очистки, в которых установлены три фильтра: два механических и один угольный;
  • постфильтр;
  • минерализатор;
  • кран для питьевой воды;
  • ключ для замены фильтров;
  • ключ для корпуса мембраны;
  • набор тройников-коннекторов;
  • крепежная панель для крана;
  • набор гибких шлангов и т.п.

Перед покупкой нужно определиться с такими вопросами, как производительность мембраны и наличие дополнительных модулей.

Например, можно одновременно установить и постфильтр, и минерализатор, и биокерамический картридж или ограничиться только постфильтром.

Выбирая систему обратного осмоса, следует обратить внимание на размеры ее элементов. Чаще всего популярные модели имеют стандартные размеры. Это позволяет при замене мембраны или фильтров выбирать подходящие варианты производства разных фирм.

Но если размеры модели уникальны, возможно, придется устанавливать только особые фирменные картриджи, а это не всегда выгодно и удобно.

Монтаж системы обратного осмоса

Разнообразие обратноосмотических систем очень большое. Поэтому далее установка фильтра будет рассмотрена на примере самого распространенного — с пятиступенчатой очисткой и накопительным баком.

Шаг #1 — изучаем функционирование фильтра

Перед установкой не помешает точно понять, каким именно образом жидкость движется по системе. Сначала нужно сделать врезку в водопроводную трубу, чтобы подключить к ней шланг, соединяющий водопровод с фильтрами предварительной подготовки. Вода проходит эти фильтры, оставляя в их картриджах частички механических и химических загрязнений.

Затем подготовленный поток перемещается к мембране и проходит через ее корпус. От мембранного блока отходит два шланга. Один из них предназначен для концентрата и соединен с канализационной системой.

С помощью этого шланга загрязнения утилизируются. По второму шлангу пермеат, т.е. очищенная вода, поступает к расширительному баку. Здесь вода накапливается и хранится. Обойтись без такой емкости и обеспечить нормальное функционирование системы обратного осмоса практически невозможно.

Дело в том, что средняя производительность бытовой мембраны обычно составляет около семи литров в час. Для бытовых нужд такого медленного потока в какой-то момент может и не хватить.

Накопительный бак полностью решает проблему. В нем хранится достаточное количество чистой воды, которое постоянно пополняется по мере убывания жидкости. После расширительного бака воду можно подавать непосредственно на кран для питьевой воды, но так делают редко.

Монтаж системы обратного осмоса
Элементы системы обратного осмоса достаточно компактны по размеру, поэтому их не сложно установить в пространстве под кухонной мойкой

Если уж принято решение обеспечить дом качественной водой, имеет смысл доплатить за качественный постфильтр, минерализатор или другое подобное устройство. Некоторые предпочитают использовать сразу несколько таких блоков.

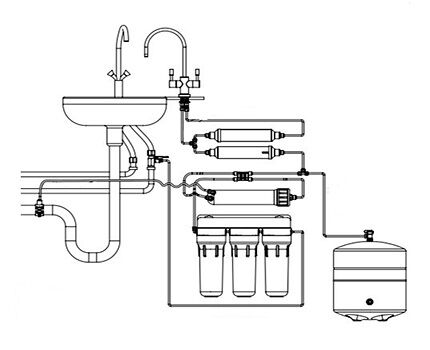

В этом случае нужно выбрать кран с двумя вентилями. Его подключают таким образом, чтобы через один вентиль поступала только очищенная вода, а через другой — обогащенная минералами.

Это делается для того, чтобы не использовать минерализованную или структурированную воду для приготовления пищи, поскольку при кипячении этот эффект просто исчезнет. Таким образом, применение крана с двумя вентилями позволяет увеличить срок службы минерализатора.

Шаг #2 — выбираем оптимальное место установки

Сразу же следует выбрать место установки собственно системы обратного осмоса и питьевого крана для воды. Чаще всего этот элемент ставят на кухонную мойку, для чего в ее корпусе просверливают небольшое отверстие.

При желании место размещения крана питьевой воды можно изменить. Но тогда обязательно следует предусмотреть доступ к канализации, чтобы случайно перелившаяся за край емкости вода не разлилась по всей кухне.

В просторной кухне можно поставить еще одну небольшую мойку специально для питьевой воды, но такая необходимость возникает крайне редко. Удобнее всего устанавливать элементы системы недалеко от питьевого крана и друг от друга. Чем короче шланги, по которым перемещается вода, тем эффективнее работает система.

Традиционно систему устанавливают там же, где и бытовые фильтры — под мойкой. Размеры накопительного бака и блока с фильтрами вполне позволяют это сделать. Прежде чем начать работу, проверяют систему на соответствие входящим параметрам.

Комплектация фильтра
Наличие всех элементов системы проверяют, не раскрывая упаковок. В противном случае производитель не примет претензии к некомплектности

Необходимо сверить:

  • давление в мембранном баке;
  • температуру входящей воды;
  • давление на входе в систему обратного осмоса.

Показатели могут быть разными, их указывает каждый производитель в инструкции по эксплуатации отдельно для каждой модели. Устанавливают систему подальше от нагревательных приборов, в месте, закрытом от солнечных лучей.

Сначала перекрывают ток холодной воды, а если смеситель имеет только одну ручку, то отключают также и горячую. Затем открывают кран, чтобы сбросить давление, после чего закрывают его.

Перед тем как монтировать соединительные трубки, мембрану, а также картриджи обратного осмоса необходимо продезинфицировать свои руки.

Шаг #3 —  устанавливаем питьевой кран

Если на раковине уже имеется дополнительное отверстие, например, для дозатора жидкого моющего средства, его вполне можно использовать под питьевой кран системы обратного осмоса. Если же такого отверстия не имеется, его придется проделать самостоятельно.

Особую осторожность следует проявить при работе по эмалированной поверхности, чтобы не повредить защитный слой.

Установку проводят на краю мойки или на участке столешницы около раковины. Для монтажа подойдет ровная горизонтальная поверхность диаметром около 4 см. Перед установкой необходимо убедиться, что пространство под мойкой позволяет закрепить кран и подвести трубки без перегибов.

Установка крана
Чтобы провести работу аккуратно, на все поверхности, на которые будет падать стружка при сверлении, застилают ткань или газету. После окончания монтажа стружку можно будет быстро собрать

В некоторых раковинах предусмотрены отверстия для установки дополнительного крана.

Если его нет, то выполняют такие действия:

  1. Подготовка отверстия. Сверлом с диаметром 6 мм сверлят на небольшой скорости отверстие в мойке или в столешнице. Чтобы не повредить поверхность и не допустить сколов, можно наклеить на нее пластырь. Для керамических или каменных поверхностей используют твердосплавное сверло.
  2. Расширение отверстия. Далее, берут сверло диаметром 11—12,5 мм, увеличивают отверстие и снимают пластырь. Если края получились рваные, их зачищают надфилем или напильником.
  3. Чистка поверхности. Убирают стружку, особенно тщательно удаляют металлическую, пока она не оставила ржавых пятен на поверхности мойки.
  4. Герметизация. Перед тем как установить кран в отверстие на его нижнюю часть надевают декоративную накладку и резиновую шайбу для герметизации соединений.
  5. Сборка. Нижнее основание крана вставляют в отверстие, снизу одевают на него резиновую, пластиковую, а затем металлическую шайбу. Полученную конструкцию затягивают гайкой с помощью гаечного или трубчатого ключа на 14.

На нижнее основание навинчивают фитинг, внутри которого должна быть резиновая прокладка.

Устройство крана
Подсоединение стандартного крана проводят согласно схеме производителя. Подобным образом подключают двойной кран, использующийся для системы очистки с минерализатором

Шаг #4 — подключаем к водопроводу

Сначала, конечно же, необходимо перекрыть подачу холодной воды. Подсоединение к водопроводу происходит с помощью переходника-адаптера. Самое удобное место для его установки — соединение водопроводной трубы и гибкой подводки кухонного крана.

Под этот участок подставляют тазик для слива остатков воды и проводят установку:

  1. Отсоединяют гибкую подводку смесителя от трубы с водой, проверяют наличие резинового уплотнения в адаптере и навинчивают не него с двух сторон подводку, затягивая гаечным ключом.
  2. Откручивают с адаптера гайку шарового вентиля, чтобы надеть ее на пластиковую трубку.
  3. Трубку натягивают на шаровой вентиль. Закручивают гайку рукой, не прикладывая больших усилий.

Для улучшения герметичности на наружную резьбу переходника и водопроводной трубы наматывают тефлоновую ленту.

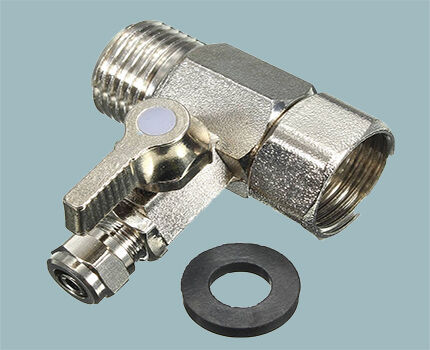

Подключение системы обратного осмоса к водопроводу
При подключении системы обратного осмоса к водопроводу используют специальный тройник. Все резьбовые соединения уплотняют льняной нитью или ФУМ-лентой

Шаг #5 — врезаемся в канализационную систему

Чтобы сливать загрязненную воду, которая остается после прохождения через обратноосмотическую мембрану, проводят подключение к канализации с помощью дренажного хомута.

Место врезки должно находиться на уровне выше гидрозатвора, т.е. сифона. На вертикальном или горизонтальном участке сливной трубы, выше сифона, делают отверстие сверлом диаметром 7-8 мм.

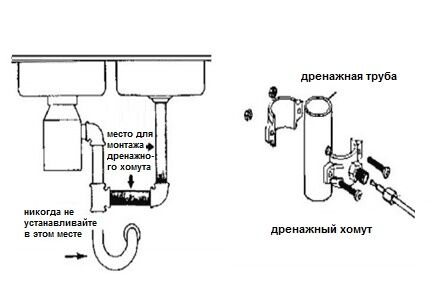

Установка дренажного хомута
Нельзя устанавливать сливной хомут на закругленных, неровных участках. Добиться герметичности стыков в таких местах будет невозможно

Перед тем как установить хомут, на его скобу с отверстием клеят резиновую прокладку. Затем закрепляют хомут, равномерно закручивают винты и добиваются, чтобы скобы с противоположных сторон сидели параллельно и были плотно прижаты, а отверстия в сливной трубе и хомуте совпадали.

В фитинг дренажного хомута вставляют черную трубку, смазанную силиконовой смазкой и с предварительно одетой гайкой, которую плотно, но не сильно закручивают.

Дренажный хомут
Хомут поставляется в комплекте фильтра и подходит для большинства пластиковых труб (диаметром 32—50 мм), которые используются для устройства канализации

Шаг #6 — ставим вентиль на накопитель

Накопитель служит для создания запасов воды и поддержания стабильного напора. Так как очистка методом обратного осмоса происходит медленно, резервная емкость помогает быстрее получить необходимое количество воды, которая была очищена заранее.

Обычно накопитель устанавливают вертикально на специальной подставке. Но если возникнет такая необходимость, его можно поставить горизонтально или закрепить на кронштейнах.

Если пространства под мойкой недостаточно, накопительный бак ставят где-нибудь рядом, например, в соседнем кухонном шкафу. Для шлангов придется проделать небольшие отверстия в стенах кухонной мебели.

Накопительный бак системы обратного осмоса
Накопительный бак системы обратного осмоса чаще всего устанавливают вертикально на специальной подставке. Во время установки следует проверить рабочее давление воздуха в баке и отрегулировать его в соответствии с нормативными показателями

Сам бак перед установкой необходимо подготовить — к резьбовому соединению нужно прикрепить пластиковый кран. На резьбу накопительного бака накручивают ФУМ ленту в два-три слоя.

Затем, не используя инструментов, накручивают на нее кран до упора. В фитинг крана вставляют пластиковую трубку. Другой ее конец подключают к угольному постфильтру (последняя ступень очистки).

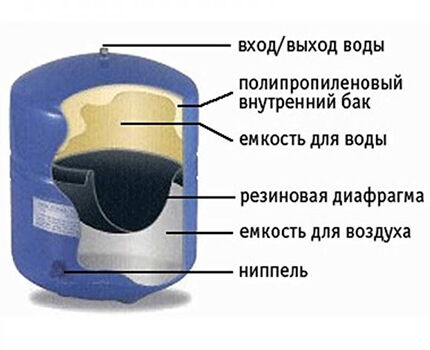

Накопительный бак
В новом не заполненном водой баке установлено внутреннее давление на уровне 0,34—0,48 атм., поэтому нельзя открывать клапан в нижней части, чтобы не выпустить газ, который его создает

Еще один важный момент — давление в баке. Давление измеряют манометром и при необходимости в бак подкачивают воздух.

Шаг #7 — монтируем фильтрационный блок

При выборе места под раковиной для фильтрационной установки учитывают, что трубки, которые поставляются в комплекте, обычно имеют длину 1,5 м, и они должны располагаться свободно, без натяжения и перегибов.

При необходимости фильтры можно подвесить на внутреннюю стенку шкафчика. Нужно также обеспечить свободный доступ к шаровому вентилю. Колбы фильтров предварительной очистки закреплены на специальной планке, которую можно повесить на стенке кухонного шкафа под мойкой.

Место должно быть легкодоступным, чтобы было удобно заменять использованные картриджи. Чтобы открыть колбы, следует использовать специальный ключ.

Первым делом устанавливают картриджи префильтров согласно инструкции. Нельзя путать их расположение, иначе можно привести в неисправность устройство.

Фильтры предварительной очистки
Колбы с фильтрами предварительной очистки закреплены на специальной подставке, которую вешают на стену. При этом важно обеспечить свободный доступ к этим элементам, чтобы выполнять замену картриджей

Чтобы установить картридж снимают защитную пленку и помещают его в корпус, который устанавливают обратно на место. Следят, чтобы уплотнительная резинка была без перекосов. После того, как фильтры установлены, сверху на специальных держателях устанавливают корпус, в котором находится мембрана обратного осмоса.

Над мембраной закрепляют постфильтр и минерализатор или другие модули. После этого все элементы системы соединяют шлангами, которые закрепляют специальными фиксаторами.

Подключение шлангов обратного осмоса
Отверстия для шлангов в системе обратного осмоса защищены транспортными заглушками. Эти заглушки нужно удалить только перед подключением шлангов

Порядок соединения обычно полностью описан в инструкции. Нужно соединить водопровод с предфильтрами. Вывести воду от фильтров на мембрану, а затем от мембраны провести два шланга: к канализации и к накопительному баку. От крана накопителя выводят шланг к постфильтру, а затем — к крану питьевой воды. Еще один шланг проводят через минерализатор.

Установка мембраны в корпус происходит следующим образом:

  • отсоединяют трубку от фитинга корпуса;
  • с помощью ключа отвинчивают крышку;
  • вставляют мембрану в корпус и вдавливают ее до упора;
  • закрывают крышку и вставляют на место трубку.

Трубки для соединения фильтрационных элементов смазывают силиконовой смазкой или вазелином и подключают в таком порядке:

  1. Трубку подачи воды подключают к входному отверстию первого фильтра.
  2. Накопительную емкость соединяют с входом в фильтр, выполняющим пятую ступень очистки.
  3. Выход пятой ступени подсоединяют к крану очищенной воды.
  4. Второй конец трубки, который подключен к канализационной трубе присоединяют к выходу ограничителя потока.

После проверки правильности подключения всех трубок можно считать оборудование готовым к работе. Остается только наполнить его водой и осуществить промывку.

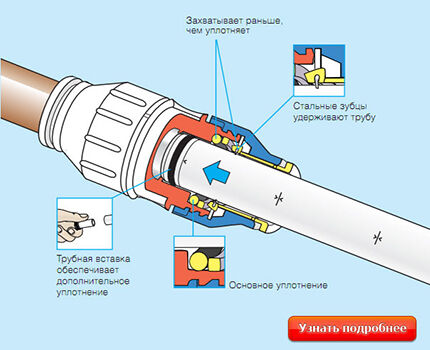

Подключение трубки
Чтобы провести подключение трубки отрезают отрезок нужной длины под прямым углом, вставляют до упора в конвектор. Прижимая с усилием, утапливают еще на 5—6 мм, в целом заглубляя ее приблизительно на 17 мм. Проверить сцепление можно, слегка потянув трубки в разные стороны. Чтобы разобрать соединения, прижимают пальцем цангу до упора и тянут трубку на себя

Шаг #8 — наполняем и промываем фильтр

Перед первым наполнением фильтра перекрывают вентиль на баке и запорную арматуру трубопровода.

Далее действуют следующим образом:

  1. Открывают кран для питьевой воды;
  2. Откручивают общий вентиль водоочистной системы;
  3. Открывают шаровой вентиль, подающий воду в фильтр обратного осмоса.

Первые 5—10 минут воду ожидать не стоит — из системы будет выходить воздух. Когда вода начнет вытекать, ее напор будет небольшим, ведь в этот момент перекрыт кран емкости. Открывать его пока не нужно, необходимо подождать, чтобы вода в течение двух часов промыла фильтрующее устройство.

Слив определенное количества воды, кран перекрывают и оставляют устройство в покое еще на 10 минут, в это время проверяют установку на наличие протечек. Если обнаружена утечка, подтягивают подтекающие соединения. Убедившись, что система работает нормально, открывают вентиль бака.

Промывка обратного осмоса
После установки фильтрационного устройства необходимо в течение недели проверять его на наличие возможных протечек и неисправностей

Наполнение бака может длиться в течение нескольких часов, скорость зависит от напора воды. Затем еще раз промывают систему — пить воду, после первого наполнения резервуара, категорически не рекомендуется.

Только после второго наполнения емкости можно начинать использовать очищенную воду.

Очищенная вода
Первая очищенная вода может иметь молочный цвет — это нормально — проходит вытеснение воздуха и его пузырьки создают такой эффект

Накопленную в баке первичную воду следует полностью слить в канализацию. После этого воду снова открывают для очистки. Когда бак наполнится, можно приступать к использованию системы в обычном режиме.

Советы по эксплуатации

Если после запуска системы питьевая вода имеет молочный оттенок и содержит мелкие пузырьки воздуха, не стоит волноваться. Это влияние растворенного в воде воздуха, оно не опасно. Такой эффект исчезнет спустя несколько дней или недель.

Слишком быстрое загрязнение фильтров предварительной очистки, а также наличие слизи на картриджах может быть симптомом пониженного давления в водопроводной сети. Проблему обычно решают с помощью помпы.

Иногда промывка угольного фильтра может вызвать загрязнение третьего фильтра сразу же после установки. Чтобы этого не произошло, третий фильтр лучше установить после того, как будет промыт угольный картридж. Но не стоит пытаться промыть угольный фильтр под струей проточной воды, так его можно испортить.

Не стоит пренебрегать промывкой угольного картриджа, поскольку это может привести к быстрому засорению мембраны. Такой же эффект может производить слишком высокое давление в водопроводной системе, слишком редкая замена фильтров предварительной очистки или использование некачественных картриджей, засорение канализации.

Если при кипячении воды в чайнике образуется накипь, следует проверить порядок подключения. Возможно, к питьевому крану подключен шланг, по которому поступает концентрам, а очищенная вода уходит в канализацию.

Если очищенная вода приобрела не характерный запах и вкус, необходимо как можно скорее проверить фильтры предварительной очистки. Возможно, их ресурс исчерпан, нужна замена. Также это явление может свидетельствовать о наличии бактериального загрязнения.

Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу
Картридж мембраны системы обратного осмоса находится в пластиковом корпусе. Его необходимо заменять каждые 3-5 лет в зависимости от содержания солей в очищенной воде

Картриджи предварительной очистки следует заменять каждые шесть месяцев или чаще. Новую мембрану обычно нужно ставить каждые три-пять лет. Ежегодно следует проверять состояние очищенной воды. Если содержание солей превышает 20 мг/л, мембрану необходимо заменить.

Замена фильтрационных элементов

Чтобы своими руками заменить наполнители картриджей перекрывают вентили отключения водопровода и устройства. Затем открывают кран очищенной воды и сливают остатки жидкости.

Далее, отсоединяют пластиковые трубки и извлекают оборудование из шкафа. Запомнить расположение трубок можно, проведя их маркировку или с помощью фотоаппарата (если трубки цветные).

Откручивают крышки корпусов и извлекают исчерпавшие свой ресурс картриджи, фильтрационную мембрану. Пластиковые колбы и крышки моют средством для мытья посуды.

При установке новых фильтрующих элементов внимательно соблюдают порядок установки, проверяют наличие резиновой прокладки на крышке.

Уплотнительные резиновые кольца перед монтажом вытирают насухо. Собирают и промывают систему также, как и при монтаже нового устройства.

Замену сменных элементов фильтра проводят с такой частотой:

  • обратноосмотическая мембрана — каждые 24—30 месяцев;
  • угольный постфильтр — один раз в 12 месяцев;
  • префильтры — один раз в 6 месяцев.

Периодичность замены во многом зависит и от качества воды. Новые сменные элементы заменяют на те же, сверяясь с их маркировкой.

Использованные картриджи
Использование картриджей, которые исчерпали свой ресурс, может принести еще больший вред здоровью, чем неочищенная вода

Установка дополнительных приспособлений

Работу даже такого серьезного оборудования, как обратноосмотический фильтр, можно сделать более эффективной, установив дополнительные элементы.

Такие, как например:

  • Регулятор давления. Оборудование предназначено для защиты элементов водопровода от перепадов давления, превышения допустимых значений на входе в фильтрационную систему и компенсации гидроударов.
  • Система защиты от протечек. Устанавливается перед фильтром и перекрывает воду в случае протечек и попадания на нее воды. Минимизирует риски и ограничивает размер нанесенного ущерба, но не исключает полностью возможность утечек.
  • Нитратный префильтр. Используется для эффективного удаления нитратов, место монтажа согласовывается со специалистами.
  • Ледогенератор. Подключается через тройник в разрыв соединительной трубки, ведущей к питьевому крану.

Перед установкой фильтра измеряют манометром давление в магистрали. При значениях больших, чем 6,6 атм., устанавливают редуктор, при меньших, чем 2,2 атм., устанавливают насос, который будет создавать больший напор.

Для устройств, которые чаще всего используются чтобы улучшить функциональность обратного осмоса, далее приведено более подробное описание.

Элемент #1 — насос повышения давления

Мембранный фильтр, который является основой обратноосмотической системы, может полноценно функционировать только при определенном напоре воды в частном доме или квартире.

Если максимальное давление не превышает 2,8 атм., то для нормальной работы фильтра необходимо дополнительно установить помпу.

Если приходится докупать оборудование, то лучше это делать у одного производителя и руководствоваться разработанными им схемами подключения.

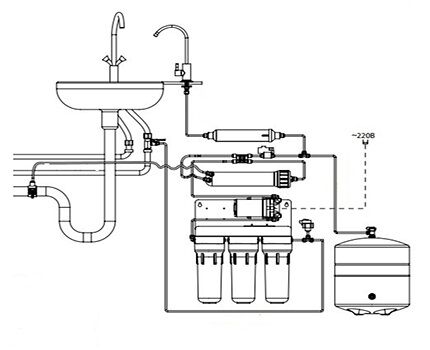

Схема с насосом
Пример одной из возможных схем. Насос может размещаться в разрыв поводящей трубки перед первым префильтром, а также после второго или третьего

Устанавливают насос только в паре с датчиком регулировки давления, который отвечает за его включение при падении давления и выключение при его скачке до максимума.

Датчик монтируют перед накопительным резервуаром, в разрыв трубки. При плохом качестве водопроводной воды перед насосом устанавливают магистральный фильтр грубой очистки.

Насос повышения давления
Закрепляют насос повышения давления на горизонтальной или вертикальной поверхности с помощью специального кронштейна и шурупов

Если существует опасность усиления напора воды в системе до 3—4 атм., то для предотвращения протечек перед насосом нужно установить специальный клапан понижения давления.

Элемент #2 — ультрафиолетовая лампа

Иногда в обратноосмотическом фильтре складываются благоприятные условия для бурного развития микроорганизмов в следствии повышения температуры воды или  простоя системы в течение длительного времени.

Это приводит к обрастанию префильтров микроорганизмами, снижению напора и ухудшению производительности оборудования. И тогда для дезинфекции воды используют ультрафиолетовые фильтры.

Устройство состоит из таких частей: нержавеющего корпуса с УФ лампой, находящейся внутри и блока питания, который преобразует напряжение в сети в значения, необходимые для работы лампы и предохраняет ее от скачков напряжения.

Вода, проходя внутри корпуса, просвечивается ультрафиолетовыми лучами и обеззараживается.

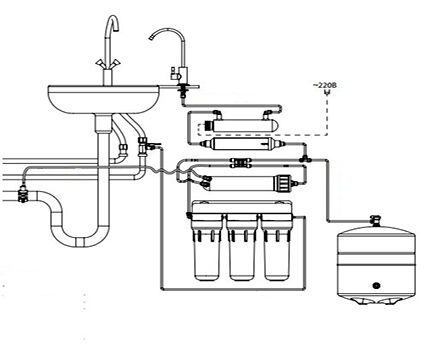

УФ лампа для обратного осмоса
УФ лампа может устанавливаться после фильтра или перед ним. При монтаже лампы перед фильтрационным блоком ее часто используют в комплекте с префильтром

Место установки ультрафиолетовой лампы может зависеть от тех целей, которых необходимо добиться:

  • на входе в фильтр — для устранения сильных биологических загрязнений водопроводной воды;
  • между краном и емкостью — для защиты от попадания в бак микроорганизмов из питьевого крана.

На лампе для удобства монтажа предусмотрены две клипсы, которые помогают закрепить ее на блоке фильтрации или на любой другой поверхности.

Элемент #3 — минерализатор для воды

Вода, прошедшая через мембранный фильтр, на 90—99% очищается и избавляется от любых примесей, в том числе полезных и необходимых организму минеральных элементов. Такая вода кисловата на вкус.

Минерализаторы восполняют недостаток необходимых минералов, корректируют уровень PH. Картриджи-минерализаторы разных торговых марок могут отличаться по своему составу и ресурсу и обогащать воду кальцием, цинком, магнием, другими элементами.

Схема с минерализатором
Установку минерализатора проводят после мембранного фильтра и подключают преимущественно к двойному крану. Таким образом, у пользователя появляется возможность выбора между простой очищенной и минерализованной водой

В некоторых моделях фильтров обратного осмоса минерализатор играет также роль фильтра и устанавливается как последняя ступень очистки.

Выводы и полезное видео по теме

Понятное видео о том, как самому установить обратный осмос можно просмотреть здесь:

Этот видеоролик содержит полезную информацию по замене фильтров предварительной очистки:

Чтобы провести установку фильтра обратного осмоса своими руками необходимо не только подготовить инструмент, но и провести анализ воды, изучить параметры водопроводной системы и фильтрационного устройства.

Нужно внимательно изучить инструкцию и точно выполнить рекомендации производителя. Грамотно подобранное оборудование — это 50% успеха. И тогда сам монтаж не составит сложностей. А своевременное обслуживание системы и замена отработанных элементов позволит обеспечить дом качественной питьевой водой.

Поделитесь с читателями вашим опытом по улучшению качества питьевой воды. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы по теме. Форма обратной связи расположена ниже.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (13)
Спасибо за Ваш отзыв!
Да (100)
Комментарии посетителей
  1. Игорь

    В принципе, саму мембрану осмотического фильтра не всегда обязательно менять. Ее можно промывать раствором лимонной кислоты. Понятно, что этот способ не рекомендуется производителями и полностью не позволяет восстановить фильтрующие свойства. Однако это позволит продержаться некоторое время, пока подыскивается нужный элемент, который лучше вообще всегда держать в запасе.

  2. Алексей

    Я сейчас вспомнил, как я мучился с установкой этих фильтров. Главный минус этой системы это размеры, а точнее накопительная емкость. Я не рассчитал габариты, в результате эта емкость не влезала. Я понимаю, что без нее никак, но от этого не легче)). Пришлось его поместить в соседний шкафчик, для чего прорезал отверстия под шланги. В общем, получилось неплохо. Так что, не ленитесь, измерять пространство под мойкой.

  3. Подскажите как добавить или уменьшить давление в накопителе? (По-моему я выпустил газ и теперь в моем накопителе маленькое давление). Спасибо.

  4. Артур

    Вообще, за давлением в баке лучше следить, можно это и с помощью весов делать, так как давление должно быть не тупо цифра, например, 3 атм, а цифра, соответственная вашему давлению в водопроводе.
    Надо просто понимать принцип работы накопительной ёмкости.
    Она состоит из двух объемов — 1-й это воздух, который накачивается любым автомобильным компрессором или насосом, ниппель там как у автомобильной шины. Этот воздух, допустим, 3 атм. Сжимает ёмкость номер 2 — это резиновая груша (мембрана), если ваше давление в водопроводе меньше 3 атм, то вода в эту ёмкость никак не попадет, пока вы не снизите давление воздуха в баке.
    Я бы посоветовал следующий алгоритм.
    Накачиваем в бак 4 атм, ставим на весы, подключаем к системе. Ждём и смотрим, будет ли входить вода (увеличиваться вес бака). Если бак 10 литров — это полный объем, то 4-5 литров входящие — это нормально. С уменьшением давления воздуха (постепенной утечки) этот объем будет увеличиваться. Через год станет условно 6-8 литров, что уже растянет резиновую мембрану, от чего она просто порвётся (из ниппеля для подкачки воздуха идёт вода, если проверить давление нажатием на золотник).
    И.е. если мы попытались поднять бак и понимаем, что он полон, то либо подкачивать надо, либо покупать новый…
    Ну, и весы не совсем обязательно, закрываем кран на входе в фильтра, и сливаем очищенную воду в ёмкость, прикидываем ее объем — должно быть где-то половина от объема бака.
    Если вам не хватает этого объема на вашу семью, купите бак побольше или добавьте через тройники дополнительные баки!

    • Александр

      в накопительном баке давление воздуха должно быть в пределах 0.4 — 0.6 атм. Ни в коем случае не выше. Измеряется давление на пустом баке манометром для шин. При необходимости воздух подкачивается велосипедным насосом

  5. Романо

    Водопроводная вода, повсеместно ПРИГОДНА для питья. Ее очищают круче всяких бытовых фильтров. Проще сдохнуть от воды из магазина.

    • Пригодна то пригодна, на выходе у Водоканала, но по пути до дома по старым трубам она в себя столько ненужного и вредного насобирает, что надо фильтровать.

  6. Ирина

    Всем добрый вечер! Мы установили систему обратного осмоса на 5 степеней очистки UNIKORN , но на воде после очистки маслянистые разводы. Что не правильно установлено?

Добавить комментарий

Прикрепить фото [до 3-х шт.]
Перейти к содержимому Adblock
detector
