Как работает вытяжка с рециркуляцией + типовые схемы вентиляции с рециркуляцией воздуха

Тогда как при использовании проточной вытяжки грязный воздух уходит из помещения через воздуховод, вытяжка с рециркуляцией имеет совершенно другой принцип действия.

Здесь такой элемент, как воздуховод отсутствует, а само устройство оснащено эффективными фильтрами-уловителями. При проходе через них воздух освобождается от всех вредных микропримесей и нежелательного запаха, а затем снова подается в помещение.

В этом материале мы расскажем о принципах работы такого оборудования, обозначим тонкости выбора и схемы обустройства вентиляции.

Как работает рециркуляционная вытяжка?

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад.

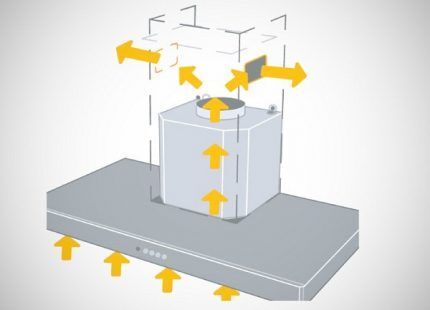

Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату.

Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы.

Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Положительные и отрицательные моменты

Несмотря на то что фильтрующие вытяжки имеют небольшую производительность, у них есть много преимуществ.

К ним относятся:

• простота монтажа и эксплуатации;
• неограниченный выбор места размещения плиты, т.к. вентиляционная шахта для этого не нужна;
• несложный уход.

Минусы у этих вытяжных устройств также имеются. Это небольшой КПД — до 70%, необходимость в частой замене одноразовых фильтров — 3-4 раза за 24 месяца. На уровень влажности в помещении вытяжка никак не влияет. Электропривод устройства во включенном состоянии создает определенный шум.

Небольшие компактные вытяжки становятся все более популярными, поскольку экономят пространство. Установить такую конструкцию можно в любом месте

Вытяжки последних выпусков, как правило, могут работать и в режиме удаления воздушных масс, и как рециркуляционные. Такой прибор должен иметь подключение к вентиляционной шахте.

Поскольку автономная вытяжка не обеспечивает подачи свежего воздуха, после ее отключения необходимо проветривание помещения.

Виды автономных вытяжек

В зависимости от системы крепления вытяжки с рециркуляцией бывают плоскими, крепящимися над плитой и имеющие малую производительность. Существуют и встроенные вытяжки, интегрируемые в элементы мебели, размещенные над варочной поверхностью. Они компактны и располагают большей производительностью, чем первые.

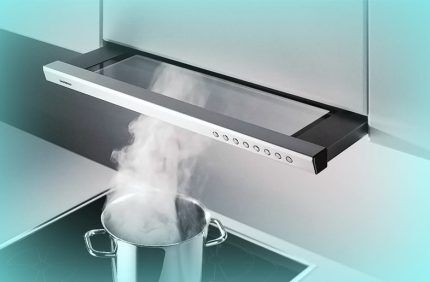

Под кухонными шкафами размещают вытяжки подвесные. В этой категории есть слайдер-варианты с выдвигающейся вперед рабочей поверхностью. Под определенным углом к крепежной поверхности располагают угловые вытяжки.

Они эргономичны, удобны в эксплуатации, высокопроизводительны, имеют низкий уровень шума.

Плоская вытяжка — классический вариант. Они хорошо подходят к любому интерьеру, стоят недорого, имеют большой ассортиментный ряд

По месту монтажа вытяжки делят на пристенные, угловые, островные. Первые служат для комплектации зон, расположенных у стены, вторые — на стыке стен. Островные — идеальный вариант для просторных кухонных помещений.

Особенности выбора вытяжки

В основном вытяжку выбирают по таким параметрам, как глубина и ширина. Они определяются габаритами варочной поверхности. В идеале агрегат должен быть шире, чем плита на несколько сантиметров. Это положительно влияет на эффективность забора отработанной воздушной массы.

Разные модели автономных вытяжек отличаются набором функций. Чем их больше, тем дороже техника. Производители оснащают их электронными панелями с дисплеями для более удобного управления и контроля работы устройства. Иногда присутствуют программируемые таймеры, датчики, автоматически включающие вентилятор при изменении показателей влажности и температуры.

Специальные датчики могут самостоятельно регулировать производительность вытяжки. Наличие пульта ДУ в комплекте позволяет без непосредственного контакта производить запуск и выключение агрегата. При выборе нужно стремиться к тому, чтобы функционал модели максимально отвечал конкретным требованиям. Платить за невостребованные функции нерационально.

Фильтры для вытяжки с рециркуляцией

Настолько качественно будет происходить рециркуляция воздуха, зависит от количества фильтров в ней. Модели вытяжек последних выпусков оборудованы фильтрами двух видов. Первый, изготовленный из металла (алюминия или нержавейки), называется жировым.

Его предназначение — грубая очистка. Как необходимый минимум, он всегда есть в комплекте агрегата. Без него любой двигатель просто не смог бы функционировать.

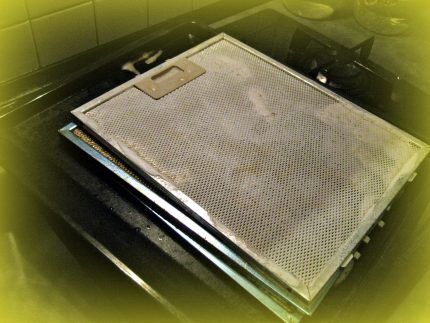

Фильтр жировой из металла имеет сходство с кассетой. В его состав входит металлическая рамка и собственно фильтр. Перфорация фильтрующего элемента бывает ассиметричной и симметричной

Фильтр жировой из металла имеет сходство с кассетой. В его состав входит металлическая рамка и собственно фильтр. Перфорация фильтрующего элемента бывает асимметричной и симметричной.

Уход за ним заключается в периодической очистке при помощи бытовой химии. Крепят его снаружи очистительного прибора. Может быть как одноразовым, так и многоразовым. Эффективность работы зависит от формы и размера ячеек сетки.

Подробнее о жировых фильтрах можно прочесть в этом материале.

За жировым следует второй фильтр — угольный. Он очищает воздух, прошедший через первый фильтр, лишая его запахов. Эти фильтры не очищаются, при засорении их просто меняют на новые. О том, что подошло время менять фильтры второго типа, оповещают специальные датчики. Ими обязательно оснащают свои новые модели производители.

Дополнительные фильтры, обеспечивающие более тонкую очистку, бывают:

1. Акриловыми, предназначенными для многоразового использования. Они имеют очень нежную структуру, поэтому стирать их необходимо вручную и ни в коем случае не отжимать, иначе волокна изменят свое первоначальное положение.
2. В виде одноразовых вкладышей — синтепоновых, бумажных или флизелиновых. Когда, имеющийся на них рисунок из-за слоя грязи не просматривается, их меняют на новые.
3. Угольными, наделенными адсорбирующим свойством. Они намного плотнее, чем первые два, хорошо удерживают неприятные запахи.

Первые три применяют в вытяжках эконом-класса, называемых плоскими. Визуально эти фильтры напоминают легкий коврик. Хотя некоторые хозяйки их стирают, а затем используют повторно, эта процедура не возвращает синтетическому материалу его первоначальных свойств. Качество очистки воздуха после этого понижается.

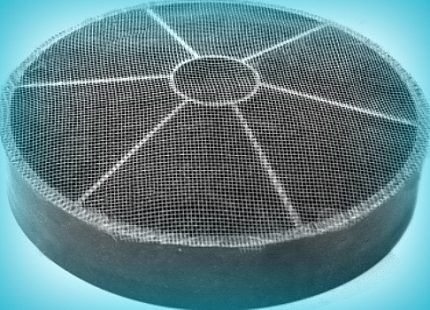

Угольный фильтр, основой которого является такой адсорбент, как активированный уголь, хорошо вбирает и удерживает в себе вредные вещества

Плотность у угольных фильтров разная. По мере его наполнения воздух сквозь него проходит все медленнее, поэтому менять картриджи необходимо своевременно. Обычно они не входят в комплект вытяжки.

Чтобы продлить длительность использования угольных фильтров, нужно после использования вытяжки оставлять ее во включенном состоянии еще минут на пять. Этого короткого времени достаточно для того, чтобы из фильтра ушли остатки влаги, способствующие слеживанию угля и понижению его адсорбирующей способности.

Частота замены кассет с фильтрами тонкой очистки зависит от того, настолько интенсивно используется техника. Обычно в инструкции, которую производители прилагают к изделию, оговорена периодичность такой замены.

Выбирая фильтры для своей рециркуляционной вытяжки, следует обязательно проверить параметры слотов под кассеты. При несовпадении размеров их или не получится вставить правильно, или образуются зазоры, что недопустимо.

Если вытяжку используют от случая к случаю, можно применить универсальные фильтры. Их изготавливают из полиэстера и пропитывают активированным углем. Ткань способна впитывать как жир, так и запахи.

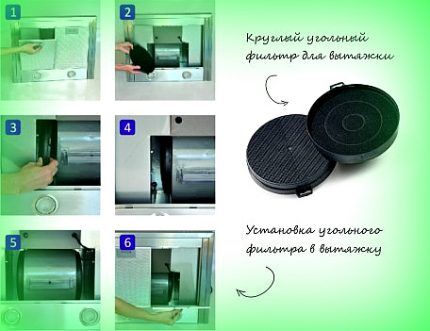

Как выполнить замену угольного фильтра?

Если срок использования фильтра угольного закончился, необходима его замена. Для этого вытяжное устройство отсоединяют от электрической сети, иначе электродвигатель может случайно самопроизвольно включиться.

Далее, демонтируют жировые фильтры и вынимают из корпуса кассету с пришедшим в негодность угольным фильтром.

После смены угольного фильтра нужно проверить вытяжку на отсутствие вибрации и посторонних шумов. Если установка выполнена неверно или кассета плохо закреплена, такое явление неизбежно

Новый фильтр вставляют в кассету, затем последнюю закрывают и помещают в соответствующее место на вытяжке. О правильно выполненной операции свидетельствует характерный щелчок. После этого фильтр грубой очистки возвращают на место, подсоединяют прибор к электросети и проверяют его работоспособность.

Как правило, к угольным фильтрам производитель прикладывает инструкцию по их установке. Если корпус угольного элемента устроен так, что его можно вскрыть, это значит, что возможна замена его содержимого — замена отработанных гранул на новые.

Промывка жироулавливающего фильтра

Для того чтобы промыть жировой фильтр, его вынимают из прибора. Таз наполняют водой, добавляют средство, используемое для удаления жира. После берут жесткую щетку и выполняют очистку от жировых отложений и копоти.

Если такой способ оказался неэффективным, следует замочить фильтр в растворе, состоящем из хозяйственного мыла и соды часа на 3. После замачивания фильтр очищают, просушивают и водружают на место.

Лучшие образцы фильтров

Жироулавливающие фильтры изготавливают многие производители. Среди лучших — российское предприятие «Лиссант-юг». Здесь выпускают неразборные кассеты из нержавейки или оцинкованной стали. Фильтр из пяти пластин выдерживает температуру до 70⁰.

Современные вытяжки с рециркуляцией оснащены несколькими функциями: переключением режимов, датчиками, оповещающими о том, что фильтры пора менять. Имеются датчики, автоматически включающие и отключающие двигатель

Фильтры из нержавейки выпускает фирма «Титан». Температура рабочей среды для них — 70 ⁰С. Толщина изделия — 0,5 мм. До 80 ⁰С — предельная температура для фильтров из оцинкованного материала или нержавеющей стали, выпускаемых производителем «Ровен».

Элемент включает от трех до пяти пластин. К лучшим образцам угольных фильтров относятся элементы, выпускаемые такими известными производителями, как Electrolux, Gorenje, Folter, Hansa, Krona.

Вентиляция с функцией рециркуляции

Само понятие вентиляции с рециркуляцией воздуха обозначает, что процесс осуществляется с возвращением всего или части, удаляемого из помещения воздуха с возможным подмешиванием к нему воздуха, поступающего снаружи. В каком соотношении смешиваются воздушные массы, определяет проектное решение с учетом конкретных обстоятельств.

Схема вентиляции с рециркуляцией

Приточно-вытяжная вентиляция с рециркуляцией работает по определенной схеме. В помещение через шахту поступает воздух с улицы. Через какое-то время его затягивает вытяжка. Часть этой воздушной массы выбрасывается наружу, а остаток уходит в смесительную камеру, где происходит его смешение с новым притоком.

В зависимости от того, как настроена система, поступивший в камеру воздух, нагревается или охлаждается. Дальнейший его путь — кондиционер или калорифер и возвращение в помещение.

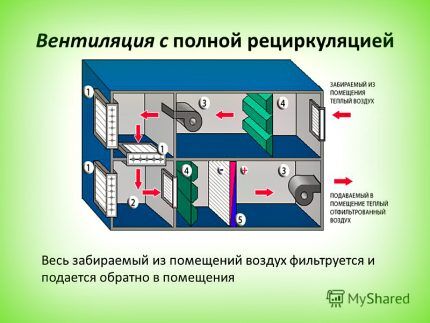

При устройстве вентиляционной системы с полной рециркуляцией, весь объем воздуха, забранного из помещения, проходит фильтрацию и поступает вовнутрь снова

Рециркуляция значительно уменьшает нагрузки на системы, предназначенные для обработки воздушных масс.

Воздух будет всегда обладать показателями, делающими его пригодным для дыхания, если соблюдены два главных условия:

1. Минимальный объем, поступающего с улицы воздуха — 10% от объема, перерабатываемого приточной установкой за единицу времени.
2. В воздушной массе, поступившей в помещение, находится 30% от допустимой концентрации вредных примесей как максимум.

С участием рециркуляции система функционирует с постоянным расходом тепловой энергии, а также неизменной скоростью транспортируемых воздушных потоков независимо от времени года. Этот факт — залог того, что поступающий в помещение воздух, будет равномерно распределяться по всему объему.

Варианты реализации схем

Существуют разные варианты реализации схем вентиляции с рециркуляцией. Это и рециркуляция при помощи вентилятора, установленного под потолком помещения, и через потолочный канал, и через центральную приточную вентустановку. Воздухообмен первым способом только условно можно назвать рециркуляцией.

Здесь нет теплообменника, а если подсоединить его к вентилятору и выделить их в отдельный блок, то получится фанкойл или вентилятор доводчик. В теплообменнике, в этом случае, рециркулирующий воздух охлаждается или нагревается. Наружный воздух поступает отдельно и имеет свои индивидуальные параметры.

Удаление вредных веществ происходит лишь через наружный воздух. В системах вентиляции фанкойлы используют не часто, т.к. они не вентилируют помещение, а только оказывают влияние на внутреннюю температуру.

Такое устройство, как вентилятор обеспечивает локализированный теплообмен. Есть оборудование, работающее на вытяжку и удаление отработанного воздуха, но есть и агрегаты, работающие на приток

При рециркуляции по второму варианту, через потолочный канал, длина воздуховодов незначительна. Иногда в канал до помещают теплообменник и вентилятор. Это стандартная схема для кондиционеров, имеющих канальный внутренний блок и применяемых в помещениях со средним и малым объемом.

Если в основной приточной установке с рециркуляцией до калорифера закрыть клапан, пропускающий воздух снаружи, получится полная рециркуляция. Вентиляционную систему в этом случае используют в качестве воздушного отопления. Блоки внутри сплит-кондиционеров и фанкойлов зачастую имеют конструкцию, дающую возможность подмешивать уличный воздух.

При этом воздушный поток с требуемой температурой попадает внутрь помещения через одни воздухораспределители. Установки кондиционирования воздуха устроены по такому принципу. Для объемных помещений эта схема не подходит, т.к. здесь небольшая мощность, отсутствует камера смешивания, автоматика и не происходит утилизация тепла.

Схема рециркуляционной установки в системе вентиляции состоит из клапана входного (1), секции смешения (2),фильтра воздушного (3), секи калориферной (4), приточного вентилятора (5), клапана рециркуляционного (6), клапана на вытяжке (7), секции рециркуляционной на вытяжке (8), вентилятора вытяжного (9)

Вентиляцию достаточно больших помещений осуществляют с применения масштабных центральных установок, включающих большой набор оборудования. Применяемая при этом схема рециркуляции обеспечивает экономную эксплуатацию путем гибкого управления системой. Поддержание нужного соотношения количества наружного и вытяжного воздуха осуществляется посредством клапанов.

При закрытом рециркуляционном клапане и открытых вытяжном и проточном рециркуляции нет. Если закрыть два последних клапана и открыть первый, наблюдается полная рециркуляция.

Минусы вентиляции с рециркуляцией

Применение рециркуляции воздуха ограничивает СНиП 41-01-2003. Он не разрешает использовать ее из помещений, где выделяются вещества 1-2 классов опасности и расход уличного воздуха регламентируется их массой.

Нельзя использовать рециркуляцию и там, где в воздухе концентрация грибков и бактерий превышает норму или имеют место отчетливо выраженные неприятные запахи. Не подходят для рециркуляции лабораторные помещения, где выполняют работы с горючими или опасными газами.

Выводы и полезное видео по теме

Видео о плоской кухонной вытяжке:

Об установке угольного фильтра в кухонную вытяжку:

Вытяжки, работающие на рециркуляцию воздуха, позволяют не выполнять их подключение к вентиляционной шахте. С помощью интегрированных фильтров они эффективно очищают отработанный воздух. При этом требуется обязательно пополнять запасы свежего воздуха в помещении через форточки.

Возможно, у вас есть опыт использования вытяжек с рециркуляцией? Расскажите, какое устройство вы используете и довольны ли его работой? Пожалуйста, оставляйте свои комментарии внизу статьи.
