Водяной калорифер для приточной вентиляции: виды, устройство, обзор моделей

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Татьяна Захарова
Последнее обновление: Март 2019

Для решения вопросов воздухообмена в частных домах и производственных зданиях наряду с вентиляторами применяют приборы, нагревающие или охлаждающие воздух, который поступает с улицы. Это помогает улучшить характеристики микроклимата внутри помещения, повысить уровень комфорта.

Одним из экономичных и доступных устройств является калорифер водяной для приточной вентиляции, более знакомый жителям северных регионов. Из нашего материала вы узнаете о принципах работы и конструктивных особенностях оборудования такого типа. Также мы подробно расскажем о нескольких популярных моделях калориферов для вентиляции.

Виды водяных калориферов для вентиляции

Сразу отметим, что приборы, применяемые для нагрева воздуха в вентиляционных и воздушных отопительных системах, могут работать не только на воде.

Выделяют четыре вида калориферов, отличающихся способом нагрева теплоносителя:

  • огневые;
  • водяные;
  • паровые;
  • электрические.

Водяные наиболее популярны благодаря бюджетной стоимости и минимальным затратам на обслуживание. Единственная сложность касается монтажа, при котором требуется подвести трубы водоснабжения.

По этой причине невозможно установить прибор в городских квартирах, зато в крупных зданиях (например, в складских помещениях, гаражах, заведениях общественного питания) система с правильной обвязкой калорифера достаточно эффективна.

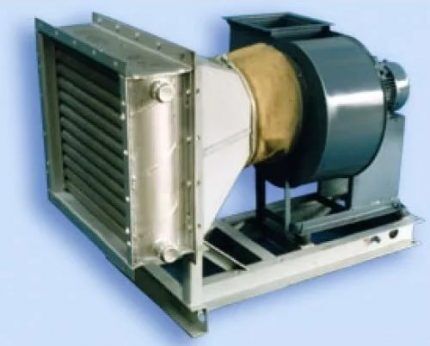

Установка для нагрева воздуха
Установка для нагрева воздуха в помещениях большой площади, состоящая из водяного калорифера и вентилятора радиального типа. Служит для создания тепловых завес и вентилирования воздуха в офисных зданиях, магазинах, цехах

Отличительная черта паровых приборов – высокая скорость достижения необходимой температуры. Они актуальны для промышленных предприятий, где легко обеспечить установку и обслуживание паропроводов, для частного жилья их использование нецелесообразно.

Если нужен быстрый монтаж, не осложненный подводкой коммуникаций, применяют модели электрических калориферов для приточной вентиляции. Для их эксплуатации достаточно защищенной точки электропитания. Теплоносителя как такового нет вообще, ТЭНы служат нагревательными элементами. Как и любые электроприборы, они невыгодны с материальной точки зрения.

Преимущества водяных калориферов
Водяное обогревательное оборудование, используемое в системах вентиляции, — самый экономный и производительный вариант, способный быстро обогреть большое пространство с минимальными затратами

Принцип работы и конструктивные особенности

Универсальные устройства, работающие на воде, устанавливают в местах с хорошо налаженной системой теплоснабжения. Простое, но достаточно эффективное проектное решение позволяет нагревать воздух в диапазоне от + 70 °С до + 100 °С и актуально для ангаров, спортзалов, супермаркетов, теплиц, складов, крупных павильонов – то есть объемных помещений, требующих дополнительного обогрева.

Воздухонагреватель VOLCANO в теплице
Пример использования воздухонагревателя VOLCANO в теплице. Обогрев осуществляется за счет распределения теплого воздуха (температура воды – +90º С) с помощью вентилятора и регулируемых жалюзи

Если вы когда-нибудь пользовались бытовым тепловым калорифером, то легко поймете принцип действия водяного устройства. Оно так же нагревает воздух, но роль электрической спирали, заключенной в небольшом корпусе, играет комплект металлических трубок, по которым циркулирует нагретый теплоноситель.

Процесс нагрева выглядит следующим образом:

  • горячая вода, нагретая до нужной температуры (в среднем от + 80 °С до + 180 °С), из труб отопления поступает в теплообменник, состоящий из небольших алюминиевых, стальных, биметаллических или медных трубок;
  • трубки нагревают проходящий через прибор воздух;
  • встроенный вентилятор распространяет нагретый воздух по помещению и стимулирует его движение в обратном направлении — к прибору.

Специально разогревать воду не приходится, так как она является частью отопительной системы, поэтому происходит значительная экономия средств.

Конструкция водяного канального нагревателя
Конструкция водяного канального нагревателя типа 60-35-2 из оцинкованной стали, предназначенного для систем вентиляции и кондиционирования. Типовой размер воздуховода – 60 см х 35 см, рядность – 2, максимальное рабочее давление – 1,5 МПа, максимальная температура теплоносителя – + 170 ºС

Схема стандартного водяного калорифера – это гибрид теплообменника, вентилятора и конвектора. Она эффективна для нагрева больших производственных помещений, а при выборе правильной обвязки – и для коттеджей с хорошо налаженной системой вентиляции.

Плюсы и минусы использования

Если предприятие обладает собственной системой теплоснабжения, применение калориферов для приточной вентиляции производственных помещений является максимально рентабельным.

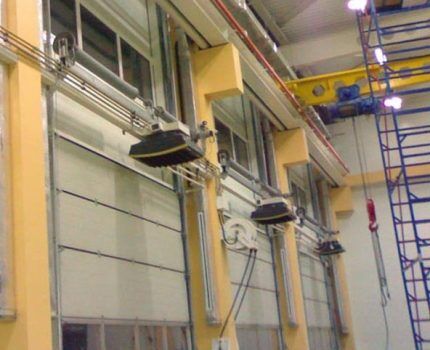

Система с тепловентилятором
Комплект водяных тепловентиляторов для обслуживания складского помещения. Калориферы с расходом воздуха 5200 м³/ч и температурой теплоносителя + 130 ºС нагревают воздух и поддерживают заданную температуру

Достоинства устройств, подключенных к централизованной системе:

  • простая установка, не отличающаяся по сложности от монтажа отопительных труб;
  • быстрый нагрев объемного помещения;
  • безопасность работы всех узлов;
  • возможность регулировки потока нагретого воздуха;
  • строгий индустриальный дизайн.

Но главным преимуществом является отсутствие регулярных финансовых вложений – оплата происходит только при покупке нового оборудования.

Цены на калориферы
Актуальные цены на водяные биметаллические калориферы КСК производства новосибирской компании «Т.С.Т», изготавливающей тепловое оборудование. Конечная цена зависит от базовой комплектации и технических характеристик

Главным недостатком считают невозможность использования водяных моделей в быту, особенно в условиях городского жилья. Альтернативой является применение электрических приборов.

Еще один нюанс касается отрицательных температур: оборудование необходимо устанавливать в помещениях, где минимальный порог не опускается ниже 0 °С.

Конструкция водяного калорифера
В конструкции водяного калорифера практически нет быстроизнашивающихся деталей. Они редко выходят из строя и требуют серьезных ремонтов, что также следует отнести в «копилку» преимуществ оборудования

Применение водяного оборудования

Калорифер является действующим узлом приточной вентиляции и имеет свои особенности монтажа, эксплуатации и обслуживания. Разобраться в подключении и работе прибора помогут схемы обвязки и инструкция по монтажу.

Схемы узлов обвязки

Расположение узлов зависит от места установки, схемы воздухообмена и технических характеристик оборудования. Возможны несколько вариантов монтажа, среди которых наиболее популярным является смешивание рециркуляционного воздуха с приточным.

Замкнутая система, предполагающая только рециркуляцию воздушных масс внутри помещения, используется реже.

Больше возможностей для установки устройства возникает, если хорошо налажена естественная вентиляция. Калорифер можно подключить к отопительной системе прямо в точке воздухозабора, которая обычно располагается в подвале.

При наличии принудительной вентиляции монтаж нагревательного прибора можно осуществить в любом удобном месте.

Схема обвязки узлов калорифера
Схема обвязки узлов калорифера для приточной вентиляции. Шаровые краны, установленные на входе и на выходе, позволяют перекрывать воду, а термоманометр – контролировать температуру и давление

Востребованность систем воздухообмена привела к тому, что некоторые предприятия стали выпускать готовые модели узлов обвязки в различных исполнениях.

Это комплекты, предназначенные для сборки и включающие следующие детали:

  • балансировочные и обратные клапаны;
  • насосы;
  • байпасы, шаровые краны;
  • двух-трехходовые клапаны;
  • манометры;
  • очистительные фильтры.

Примером комплексного изготовления узлов служит продукция компании «Интеграция» (СПб).

Принципиальная схема обвязки
Принципиальная схема обвязки вентиляционной установки типа «SOLID», позволяющая управлять работой нагревательного устройства и поддерживать в помещении определенную температуру

Исходя из технических условий монтажа и потребностей пользователя, существует несколько распространенных комбинаций расположения деталей в узлах.

На следующих схемах продемонстрированы четыре популярных исполнения:

Варианты обвязки водяных калориферов для приточной вентиляции

Схемы обвязки
Обозначения для четырех представленных схем обвязки являются общими: 1 — шаровой кран; 2 — фильтр; 3 — трехходовой клапан; 4 — насос циркуляционного типа; 5 — обратный клапан; 6 — термоманоментр

В 1 и 3 исполнениях узлы присоединены жестким способом, во 2 и 4 – с помощью гибких металлических шлангов.

Регулировка процесса нагрева

Для регулирования тепловой мощности воздухонагревательных устройств применяют смесительные узлы с трехходовым клапаном. Благодаря принципу смешения можно заметно снизить расходы на обогревание помещения.

Трехходовой клапан позволяет снизить температуру теплоносителя за счет подмешивания в горячую воду, поступающую в калорифер, некоторого количества охлажденной жидкости, выпускаемой из теплообменника.

Установка циркуляционного насоса увеличивает эффективность работы системы. Его предпочтительнее монтировать на выходе, так как охлажденная вода (или альтернативный вариант – гликолевый раствор) продлевает срок работы прибора.

Существует несколько важных условий эксплуатации смесительного оборудования:

  • максимальная близость к калориферу;
  • доступность для технического обслуживания;
  • профильтрованный, без химических включений теплоноситель;
  • температура воздуха в помещении выше 0 °С.

Технические характеристики приборов могут отличаться, но в среднем рекомендуемая температура теплоносителя от + 2 °С до + 150 °С. Для регулярного контроля над показателями рекомендуют около теплообменника монтировать два термоманометра.

Смесительный узел
Образец смесительного узла для водяного калорифера. По сути, это один из вариантов обвязки с возможностью регулировки температуры и контроля над ее изменением

Регулировка трехходового клапана осуществляется с помощью привода и контроллера. Измерительные приборы позволяют максимально точно выставлять требуемую температуру и менять давление.

Особенности монтажа и подключения

Для установки калориферов в производственных цехах или на других промышленных объектах приглашают бригаду специалистов. Бытовые устройства можно подключить самостоятельно, если четко следовать инструкции и иметь навыки работы с электрическими и отопительными приборами.

Для тех, кто своими руками обустроил в доме систему отопления, монтаж воздухонагревательной установки покажется детской забавой.

Бытовые модели отличаются небольшими объемами и сравнительно легким весом, но перед подвешиванием их на стену (или потолок) следует проверить прочность основы. Наиболее крепкими считаются бетонные и кирпичные стены, умеренно подходящими – деревянные, самыми слабыми – гипсокартонные.

В первую очередь крепят металлическую раму – кронштейн с отверстиями для фиксации корпуса. У некоторых производителей рама называется монтажной консолью.

Место монтажа канального калорифера
Место монтажа канального калорифера для приточной вентиляции в системе воздухообмена. Если существует возможность понижения температуры ниже нормы, обязательна установка термостата защиты от замерзания

Подвешивают корпус калорифера и поочередно подключают трубы с комплектом запорной арматуры или смесительный узел, который можно частично установить и до монтажа прибора.

Врезка в систему отопления проводится двумя способами: посредством использования соединительных фитингов (муфт с прокладками) или сваркой металлических труб. Второй способ считается наиболее надежным, но он невозможен при гибком соединении.

Одна из наиболее слабых зон – патрубки теплообменника, которым нужно обеспечить стабильность. Если существует риск изменения положения прибора, лучше жесткие трубки заменить гибкими элементами. В любом случае, следует исключить нагрузку на патрубки. Чтобы обеспечить изоляцию системы и не допустить протечек, стыки обрабатывают герметиком.

Жесткие патрубки подключения калорифера
Если водяной калорифер устанавливается на постоянной основе, его подключают жесткими трубами. Если планируется перенос или смещение, лучше использовать гибкую подводку

Перед процессом тестирования необходимо удалить воздух из каналов, проверить работу вентилей и направляющих жалюзи.

Правила эксплуатации и возможность ремонта

Чтобы оборудование работало безупречно и полностью выполняло свои функции, следует учитывать следующие правила:

  • следить за составом воздуха в помещении (с требованиями соответствия можно ознакомиться в ГОСТ 12.1.005-88);
  • производить монтаж строго по инструкции и исходя из рекомендаций производителя;
  • не повышать температуру теплоносителя выше + 190 °С;
  • соблюдать нормы давления – около 1,2 МПа;
  • после охлаждения помещения производить нагрев плавно, примерно на 30 °С в час;
  • следить, чтобы температура воздуха не опускалась ниже 0 °С, иначе трубки теплообменника лопнут.

Если калорифер устанавливается в помещении с повышенной влажностью, степень пыле- и влагозащиты должна равняться IP66 или выше.

Производить ремонт самостоятельно не рекомендуем, так как одна поломка чаще всего ведет за собой следующую, а в итоге придется просто заменить некоторые детали. Лучше обратиться в сервисный центр и поручить работу профессионалам. Кроме того, перед покупкой не стоит игнорировать расчет мощности калорифера, иначе есть шанс впустую потратить деньги.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

№1 — калориферы КСК

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Калорифер КСК
Модельный ряд водяных калориферов КСК отечественного производства включает в себя 2/3/4-рядные устройства, отличающиеся производительностью и размерами

Технические характеристики:

  • температура теплоносителя на входе (выходе) — +150 °С (+70 °С);
  • температура воздуха на входе — от -20 °С;
  • рабочее давление — 1,2 МПа;
  • максимальная температура — +190 °С;
  • срок эксплуатации — 11 лет;
  • рабочий ресурс — 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

№2 — тепловентиляторы Volcano

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

тепловентилятор Volcano mini
Один тепловентилятор Volcano mini способен вырабатывать столько тепла, сколько дает десяток обычных биметаллических радиаторов, составленных из десяти секций

Технические характеристики:

  • мощность в границах — 3-20 кВт;
  • максимальная производительность — 2000 м³/ч;
  • тип теплообменника — двухрядный;
  • класс защиты — IP 44;
  • максимальная температура теплоносителя — 120 °С;
  • максимальное рабочее давление — 1,6 МПа;
  • внутренний объем теплообменника — 1,12 л;
  • направляющие жалюзи.

Водяные тепловентиляторы Volcano предназначены для нагрева воздуха бытовых и производственных помещений при помощи водного теплоносителя.

№3 — калориферы Galletti AREO

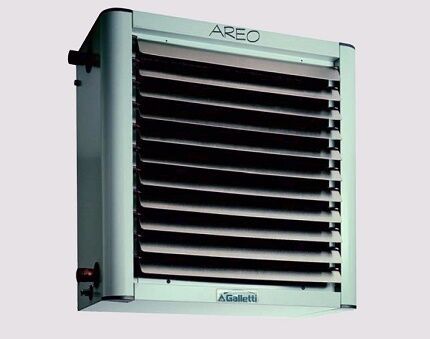

Калорифер Galletti AREO итальянского производства.

Водяной калорифер марки Galletti AREO
Водяные калориферы марки Galletti AREO способны работать как на обогрев обрабатываемых помещений, так и на охлаждение пространства в жаркую погоду

Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

  • мощность в режиме обогрева — от 8 кВт до 130 кВт;
  • мощность в режиме охлаждения — от 3 кВт до 40 кВт;
  • температура воды — + 7°C +95 °C;
  • температура воздуха — от 10°C до+ 40°C;
  • рабочее давления — 10 бар;
  • количество скоростей вентилятора — 2/3;
  • класс электрической безопасности — IP 55;
  • защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.

Выводы и полезное видео по теме

Обзор водяного теплонагревателя марки Волкано:

Подробно о технических характеристиках модели Ballu BHP-W-60:

Простая конструкция и доступный для самостоятельного выполнения монтаж – причины, по которым выбирают калориферы водяного типа. Правильный выбор прибора и грамотный монтаж обвязки повысят эффективность работы вентиляции и улучшат систему обогрева производственных и жилых помещений.

Появились вопросы по теме статьи? А может вы нашили недочеты в нашем материале или хотите его дополнить интересной информацией? Пожалуйста, пишите свои комментарии в расположенном ниже блоке.
