Вентиляция кровли из профлиста: рекомендации по проектированию и монтажу

Если ваш дом пока только строят, то самое время подумать о качественной кровле. Возможно, вы планируете выбрать твердое покрытие вроде профилированных листов? Чтобы вентиляция кровли из профлиста была правильно организованной, вам следует придерживаться рекомендаций и не допускать ошибок. Переделывать что-либо будет проблематично в техническом плане.

Покрытие на крыше может испортиться или даже разрушиться от внешних факторов. Было бы неплохо продумать защиту от некомфортных температур, накопления влаги, ее проникновения, а также других неприятных вещей, угрожающих вашей кровле. Если вы не сделаете правильные выводы о воздухообмене на крыше, то в худшем случае пострадает несущая система на чердаке. В целом ничего сложного нет.

В нашей статье вы сможете ознакомиться с устройством кровельного пирога для покрытия из профлиста. Вы получите советы, из которых составите набор оптимальных решений.

Вентиляция в кровле из профлиста

Устройство вентиляции крыши — емкий этап кровельных работ, наряду с утеплением и гидроизоляцией. Кровле не будет угрожать разрушение только при нормальных кондициях в чердачном помещении и на самой крыше.

Дома нуждаются в вентиляционных выводах, которые делают на крыше. Состояние кровли зависит от местной вентиляции. Растущий спрос на жилье с мансардой привел к тому, что локальный воздухообмен под кровлей и в ней организовывают более тщательно.

Профлист с узким шагом между волнами используют на меньшем количестве объектов и в основном только в строительстве, но для кровель в первую очередь важна высота гофры, она должна быть больше 44 мм

Профлист (профнастил, гофролист) — облицовочный материал для кровель и стен, изготавливаемый из оцинкованной стали путем холодного проката. Листовые заготовки в процессе делают волнистыми: с квадратными, трапециевидными и другими формами. Материал в итоге становится прочнее.

Кровлю из профнастила следует защитить от:

• влаги;
• обледенения;
• повышенных температур.

Лед образуется из-за нагретого воздуха в кровле. Нижние слои тают, но быстро затвердевают, если на улице мороз. Для профнастила наледь снаружи не проблема, но лед постепенно заполнит сточные желоба.

Обледенение образуется еще и внутри — из конденсата. Теплый воздух вырывается наружу сквозь пирог, попадает в холодный поток вентиляционного зазора кровли и превращается во влагу. Летом профлист хорошо защищает от дождей, но перегревается, если под ним слабая вентиляция.

Правильный воздухообмен в кровле из профнастила

Вентилирование крыши происходит просто. Воздух заходит со стороны карнизных свесов и поднимается до верхушки — конька (гребня). Уходит через щели рядом с гребнем или специальные удалители.

Воздушную прослойку делают за счет обрешетки: ею разделяют профлист и гидроизоляцию (гидрозащиту). Между гидрозащитой и поперечными рейками обрешетки оставляют зазоры — за счет вертикально ориентированных реек — контрреек.

Эти промежутки становятся каналами естественной вентиляции. Между утеплителем и гидрозащитой тоже делают зазор, но не всегда. В коньке защиту от влаги обустраивают только за счет уплотнения, гидроизоляцию туда не прокладывают.

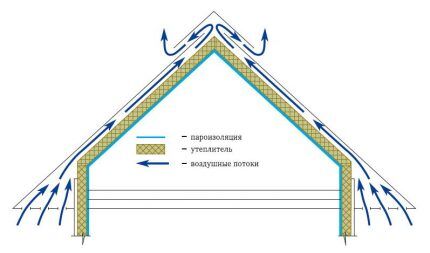

Условная схема вентилирования с пароизоляцией и утеплителем: крайние потоки внизу входят в продухи, другие попадают через софиты, а вверху воздух выходит после поворота под коньком

Иногда обрешетку делают сплошной, а не прореженной, то есть без перекрещенных реек. Тогда берут влагостойкие фанерные доски толщиной около 1 см, укладывают на стропилины, но с добавлением поперечных планок между ними. Эти рейки подбирают до 10 см в высоту, если ставить их на ребро. Получается дополнительная защита от влаги.

Если говорить только об изоляционных слоях, то имейте в виду, что гидроизоляция — самый верхний, ниже находится теплоизоляция утеплитель, а под ней — пароизоляция.

Полная схема стандартного кровельного пирога крыши из профнастила:

1. В самом низу есть сплошная подшивка.
2. Выше лежит основа крыши — стропила. Между ее стропилинами кладут секции утеплителя. Под ними — тонкий пароизоляционный слой. Устанавливают пароизоляцию до укладки теплоизоляции и до соединения подшивки со стропилом.
3. Еще выше — первая воздушная прослойка или сразу гидроизоляция.
4. Дальше идет обрешетка и основной вентиляционный зазор.
5. Профнастил находится над этим воздушным промежутком.

Гидроизоляционные полотна прокладывайте перпендикулярно скату. Делайте несколько соседствующих полос с нахлестом в 10—15 см и обрабатывайте его клейкой лентой.

Двигайтесь от свесов к гребню. Гидроизоляционные полотна укладывайте с небольшими свисающими волнами между планками. Выделяйте 1—2 см по вертикали на каждую.

Гидроветроизоляция не пропускает влагу в теплоизоляцию и не мешает выходу водяного пара, защищает утеплитель от выветривания и препятствует выдуванию тепла из него

Иногда гидроизоляцию организовывают в два пласта: под рядом контрреек и над ним или поверх всей обрешетки. Вентиляция не станет хуже, а влага будет меньше угрожать кровле и мансарде. На утеплитель тогда кладут гидрозащиту.

Не нуждаются в организованном воздухообмене навесы и участки крыши над террасами/верандами. Для кровли с очень крутым наклоном хватит минимальной вентиляции, а для больших площадей из профнастила нужны вентиляционные выходы — аэраторы.

Когда профлисты укладывают, на месте конька оставляют свободное место. Так закладывают естественную вентиляцию. Таким методом еще и снижают температуру, ведь в жаркие дни металл нагревается быстро.

Профнастил имеет желобки, что в сочетании с вентилируемыми гребнями делает воздухообмен наверху кровли более эффективным. Канавки оставляют промежутки между листом и коньком, а еще внизу свесов. Отверстия на уровне волн стоит заделать, а ниже — прикрыть сеткой, чтобы попадало меньше снега. Будет хуже, если промежутки заполнят листья и грязь: воздухообмен тогда может остановиться.

Кровельный пирог со стороны чердака: подшивка, пароизоляция, клеящая лента, утеплитель между стропилинами, гидроизоляция, контррейка обрешетки и поперечная рейка обрешетки

Раньше отверстия уменьшали герметиками, примерно на 2/3 высоты. Приходилось передвигаться с места на место и ждать, пока полимеризуется очередной слой. Теперь промежутки от волн материала закрывают рельефными уплотнителями для профнастила. Делают их из вспененных материалов.

Не стоит переживать за вентилирование — благодаря структуре уплотнителей даже закрытая часть будет пропускать некоторое количество воздуха. Кроме форменных изделий, для уплотнения подойдет универсальная лента. Вы сможете закрепить ее в нужных местах.

У домов с мансардой крышу вентилируют исходя из безопасности конструкции, воздухообмена в помещении и его температурного режима. На уровне мансарды воздух сам по себе движется активно, холодный вытесняет теплый выше.

Вентиляцию проектируют также для защиты от влаги. Конденсат не попадет в нижнюю часть кровли, если на его пути окажется гидроизоляционная и пароизоляционная мембраны. В конструкцию добавляют много вентиляционных щелей, чтобы жидкости испарялись.

Установка аэраторов на крыше

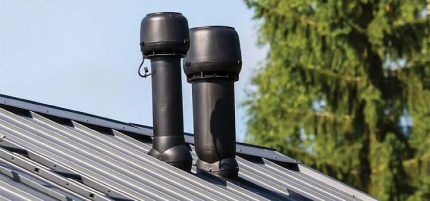

Аэраторы еще называют грибками. Используют их для усиления воздухообмена и удаления влаги/пара. Устройства соединяют с вентиляционными зазорами напрямую или через кровлю. Аэраторы бывают сплошными и точечными.

Приборы сплошного типа улучшают вентиляцию во всей конструкции кровли. Они имеют губчатые фильтры и охватывают всю длину конька. Устройства часто называют коньковыми, как и разновидность точечных. Из-за особенностей строения твердые сплошные аэраторы с профнастилом не сочетаются.

Рекомендуемое максимальное расстояние для ближних к гребню аэраторов составляет 1,5 м, вторую группу (при наличии) следует размещать не дальше, чем в 3 м, а высоту над коньком можно доводить до 50 см

На отдельные части крыш устанавливают точечные аэраторы: скатные и коньковые.

Точечные скатные устройства ставят:

• на участках кровли, которые сильно прогреваются — в как можно большем количестве, если вся крыша такая;
• на скатах большой площади;
• в местах крыш со сложным рисунком и изгибами.

В идеале скатные аэраторы устанавливают на высших местах крыши, под самым коньком. Если на кровле есть ендова, то приборы крепят не ниже воображаемой линий между верхушками этих воронок.

Размещайте не меньше одного точечного аэратора на 60—100 м² кровли. Монтируйте два устройства в относительной близости на частях крыши, где ожидается больше влаги. Как ориентир, используйте розу ветров для местности. Больше дождя скаты получат со стороны, откуда чаще дует ветер.

Аэраторы по возможности монтируйте в одно время с кровлей. Под их установку выбирайте линии стыков между теплоизоляцией: утеплительные маты частично вбирают жидкости. При нарушенном слое пароизоляции влага попадает в утеплитель из дома. Закрепляйте дюбелями или анкерами. Вентилируемое пространство под коньком нужно защитить от течи, а понадобятся для этого уплотняющая лента или герметик.

Точечные коньковые аэраторы — не самые удобные для профлистов, но иногда их используют на таком покрытии. Для работы нужно только подвести канал для подачи воздуха, который уже поступил через продух

Найдите подходящие элементы для аэратора. Начните с монтажной площадки под волну профлиста. Не заменяйте ее Мастер Флешем, потому что подгибать его под рельеф будет трудно. В монтажную площадку вставьте капсулу и наденьте на нее переходник. Затем прикрепите гофрированную трубу, но не берите алюминиевую.

Если придется уворачиваться от препятствий на чердаке, канал нужно будет сгибать. Алюминий плохо подходит для этого. Эта часть будет под крышей. Наружную оснастите дефлектором.

Коньковые точечные аэраторы имеют сплюснутую форму, а крепят их на самом коньке или чуть ниже. Скатные приносят в целом больше пользы, а в некоторых случаях незаменимы. Коньковый аэратор не справится с воздухообменом в скате, удлиненном по высоте.

Такой же будет ситуация, если вся крыша состоит из множества изгибов и переходов. Воздух надолго застаивается в этих формах. Аэраторы для конструктивно сложных крыш планируют одновременно с кровлей. Потом нужно будет проследить, не проваливается ли место установки.

Вентиляция между гидроизоляцией и утеплителем

Сделайте вентиляционный зазор между утеплителем и гидроизащитой. Так расширяют продух в карнизе ската — на уровне низа обрешетки, если смотреть в толщу кровельного пирога. Проделайте зазор от продушины до верхнего края гидроизоляции.

После отдаления гидрозащиты от утеплителя она так же хорошо будет защищать от жидкости сверху, а влага из теплоизоляции начнет уходить быстрее. Гидроизоляционная пленка должна еще и вбирать влагу, но с задачей лучше справляется воздушная прослойка. Воздух из зазора уйдет через вентиляцию конька.

Вариант устройства кровельного пирога: совмещенная паро- и гидроизоляция B, C, D, мембраны А, СМ и НГ от воды, ветра и вредных веществ, усиленная теплоизоляция

Промежуток между утеплителем и гидроизолирующей пленкой/мембраной выделяют натянутыми лесками. Гидрозащиту поднимают минимум на 5 см. Лески с помощью строительного степлера крепят к древесине.

Зазор делают обязательно, если в качестве гидрозащиты выступает пленка. В случае с мембраной все почти также: большинство изделий не подходит для установки прямо на утеплитель. Можете сделать промежуток, даже если он не обязательный, но помните, что вентиляция между профнастилом и мембраной важнее.

Другие нюансы в обустройстве вентиляции

Воздухообмен во многом зависит от устройства верхнего и нижнего краев крыши. Речь идет о коньке в самом верху и продухе в кромке ската. Для крыши из профнастила важна сильная естественная вентиляция в канале, где уличный воздух поднимается, взаимодействует с внутренним и уходит наружу.

Организуйте вентиляцию внизу:

1. Возьмите вентиляционную ленту-сетку и прикройте продушину. Закрепите саморезами. Если хотите, проделайте отверстия в софитах для более активного тока воздуха. Сетка — вынужденная мера для защиты от посторонних предметов, птиц и насекомых.
2. Установите карнизную планку и выдержите интервал к продуху по ширине хотя бы от 3 см. Не опускайте ее нижний конец больше, чем на 10 см от продушины. Сам продух может быть скрытым.
3. На всю ширину свободного интервала нарежьте полипропиленовые трубки. Закрепите карнизную планку большими саморезами.

Потом разместите сточный желоб — на специальных держателях и ниже уровня карнизной планки.

Способы крепления конька без дополнительных брусков и широких досок, а с вертикальным поддерживающим элементом или с прочным креплением

Главный элемент для вывода воздуха — гребень вверху крыши. Форма конька бывает самой разной, часто имеет ответвления, но основной отвод приходится на верхние полметра.

На промежутке между верхушками скатов закрепляют уплотнитель или более воздухопроницательную вентиляционную ленту.

На верхушки листов кровли крепят бруски, а сверху потом устанавливают крышку конька. Досочки берут 5-сантиметровой толщины и укладывают по две рядом, с шагом в 40 см и более. Формируют треугольники кверху. На обоих скатах перпендикулярно брускам прибивают длинные широкие доски.

Они станут основой под крышку конька. Последнюю делают с ребрами жесткости, но относительно гибкой в центре. Упрочнения не дадут краям конька двигаться и деформироваться.

С обеих сторон от конька между брусками оставляют продухи, которые потом защищают вентиляционной сеткой. Чтобы древесина не бросалась в глаза, к ней привинчивают вырезанные планочки из металла под цвет сетки.

Открытые концы гребня закрывают заглушками. Плоская подходит для ровных коньков, а наклоненные на вальмах закрывают конусными.

Односкатные крыши с профнастилом оборудуют так, чтобы воздух двигался без препятствий и проходил насквозь. Свесы также оборудуют вентилируемыми софитами.

Холодный чердак можно вентилировать по-другому: отверстия в софитах и стенах, две слуховые люкарны, окно в щипце, два вывода с дефлекторами по обе стороны от глухого конька

Если вы не собираетесь отапливать чердак, то можете установить там чердачные окна для вентиляции. Избыточная влага в кровле в таком случае не появится. На отапливаемой мансарде можно поддерживать небольшой сквозняк от приоткрытых окон.

Выводы и полезное видео по теме

Нюансы вентиляции крыши и экспериментальная сборка кровельного пирога:

Уплотнение конька для защиты от снега и холода:

Состояние холодного чердака через шесть лет после установки профнастила, и можно ли класть гидроизоляцию без контробрешеток:

Вы узнали, что из себя представляет система воздухообмена под кровлей из профлиста. Теперь учтите климат в вашем регионе, предполагаемую нагрузку на кровлю и тип планируемой крыши. Добавьте аэраторы, чтобы усилить отвод влаги. Сделайте воздушную прослойку максимально широкой.

Позаботьтесь о проходе аэраторов и общей вентиляции через кровлю, а покрытие из профнастила рассчитывайте только после этого. Не забудьте о воздухообмене в коньке. Контролируйте строительство вашей кровли, чтобы все получилось идеально с первого раза.
