Козырек для кондиционера: варианты защиты внешнего блока + обустройство навеса

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Лидия Коржева
Последнее обновление: Апрель 2019

Наружный блок и компрессор — самая дорогая часть кондиционера. Именно они размещены в зоне, наиболее подверженной механическим повреждениям. Чтобы уберечь внешний модуль и межблочные коммуникации от падающих сосулек, осыпания старой штукатурки, других неприятностей, необходима надежная защита.

Мы расскажем о том, что собой представляет и как устанавливается козырек для кондиционера. В предложенной нами статье детально разобрана специфика конструкции, приведено руководство по его установке. Даны рекомендации по эксплуатации, соблюдение которых поможет продлить рабочий ресурс оборудования и самого навеса.

Кратко об устройстве кондиционера

Бытовой кондиционер состоит из двух блоков — внутреннего и наружного. Между ними четко распределены функции конденсатора и испарителя. Конденсатором является наружный блок, а испарителем — внутренний. Объединены эти две части между собой при помощи магистрали, включающей провода управления и трубки для циркуляции хладагента.

К внутреннему модулю подключена дренажная трубка, отводящая конденсат. По инструкции ее необходимо соединить с системой канализации. Встречаются конструкции, имеющие несколько внутренних блоков, тогда их называют мультисплит-системами, но устроены они по такому же принципу.

Устройство модуля

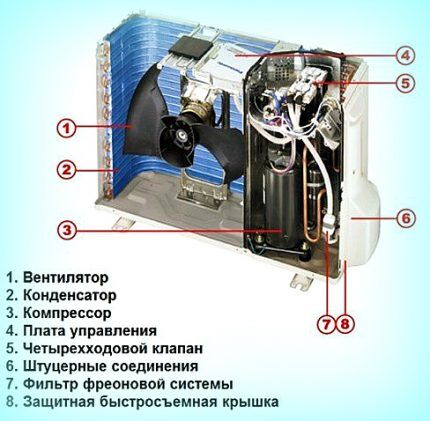

Наружный модуль имеет прямоугольную форму и включает в свою конструкцию: вентилятор, осуществляющий обдув конденсатора (1); конденсатор, обеспечивающий охлаждение хладоносителя и его конденсацию (2); компрессор, служащий для обеспечения движения охлажденного хладоносителя по контуру (3); управляющую плату (4); 4-ходовой клапан, который включают в конструкцию сплит-систем, работающих как на охлаждение, так и на обогрев (5); крепления штуцерные(6), фильтр (7), крышку (8)

Монтируют наружный блок с соблюдением горизонтальности во всех плоскостях. Необходимо, чтобы его обдувал ветер – при устройстве защиты нужно учитывать этот момент. Идеальный случай, когда наружная часть прибора находится на балконе или под невесом.

Если же квартира расположена на последнем этаже, наружный модуль иногда устанавливают на крыше. Такой вариант возможен, когда магистраль по длине не превышает 1-15 м.

При установке компрессорно-конденсаторного блока на стене дома соблюдают минимальное расстояние в 100 мм, иначе при жаркой погоде возможен выход из строя компрессора из-за плохого его обдува. Подлежит защите от всяческих негативных воздействий не только сама часть кондиционера, но и магистраль, объединяющая обе части устройства.

Аргументы и ориентиры выбора кондиционера для обустройства квартиры приведены здесь. Рекомендуем прочесть полезный материал.

Конструкция навеса для кондиционера

Конструктивное исполнение козырька отличается простотой — на опорный узел, выполненный из уголков, под углом приваривают или прикручивают при помощи саморезов стальной лист толщиной минимум 2 мм. Все это анкерами крепят к стене.

Козырек для кондиционера
Кроме оцинкованной стали для изготовления козырька используют профнастил, поликарбонат, триплексное стекло и другие материалы. Металл окрашивают в светлые тона. В случае выбора поликарбоната намного уменьшится уровень шума от падающих капель, но он не сможет выдерживать большие нагрузки

Габариты козырька выбирают в зависимости от индивидуального размера внешнего модуля сплит-системы. Оптимальными считаются размеры 100 х 55 см. Высота опоры — 25 см, наклон — около 70⁰. Популярным материалом для изготовления защиты является оцинкованная сталь.

А можно обойтись без козырька?

По поводу необходимости навеса для сплит-системы существуют неоднозначные мнения. Часто, даже от специалистов, можно услышать, что его установка вовсе не обязательна. Действительно, монтажная инструкция, прилагаемая к кондиционеру, не предусматривает обязательного наличия такого защитного приспособления.

Самой конструкцией внешнего модуля прибора учтено, что он постоянно будет испытывать атмосферные воздействия. Принят во внимание и тот момент, что теплообменник и лопасти вентилятора будут очищены от осевшей на них пыли во время дождя. Это крайне необходимо для сохранения эффективного обмена теплом.

Козырек препятствует отмывке теплообменника и на нем постепенно оседает грязь, а иногда и селятся птицы. С другой стороны, падающие с крыши куски льда, реально повреждают наружный блок.

В старых домах угрозой для внешнего модуля являются и разрушающиеся кирпичные парапеты, и элементы отделки. Поэтому правы и те, кто считает, что установив кондиционер, нужно позаботиться о защите его наружного блока.

Навес над внешним блоком
Хотя металлический корпус наружного блока кондиционера и рассчитан на установку со стороны улицы, но если на него упадет с большой высоты внушительных размеров ледяной нарост, он вряд ли выдержит подобную атаку

Сам внешний модуль может не получить повреждений от воздействия на него льда или отвалившихся тяжелых фрагментов отделки, а коммуникационные трубки, скорее всего, повредятся.

Ремонт и заправка хладагентом требует немалых вложений, так что лучше установить защиту для внешнего блока своего кондиционера и периодически выполнять очистку корпуса – это обойдется дешевле. Специфике самостоятельного обслуживания сплит-систем посвящена статья, с которой мы рекомендуем ознакомиться.

Как устроить защиту от шума?

Часто противники установки козырьков над кондиционерами приводят тот аргумент, что при попадании на него дождевых капель создается шум, вызывающий дискомфорт как у самого владельца техники, так и у его соседей.

У этой проблемы есть решение — на поверхность можно наклеить резину. Она является прекрасным поглотителем шума.

Некоторые умельцы устраивают виброизоляцию путем наклеивания рубероида или шумоизоляционной ленты. Для этого применяют силикатный клей. Поверхность, перед проведением процедуры, обезжиривают.

Что такое антивандальная защита?

Если квартира находится на первом или последнем этаже, то актуальным становится вопрос защиты внешнего модуля от покушений вандалов. Хищение его зачастую просто не имеет смысла – он не универсален, то есть подойдет не для любой сплит-системы.

Поэтому чаще происходит просто порча ради развлечения. Но бывают случаи, когда разрушив наружный модуль, извлекают трубки, которые изготовлены из меди.

Чтобы не приобретать новые детали взамен испорченных, лучше сразу при монтаже кондиционера установить и антивандальную защиту, представляющую собой металлический ящик с решетчатыми стенами. Она ограждает внешний блок и делает его недоступным для посторонних с улицы или с крыши.

Изготавливают решетку из стальной проволоки диаметром от 6 до 8 мм. Строгого требования к размеру ячеек нет, но лучше их делать не более 30 мм. Идеальное решение — соорудить каркас из оцинкованной проволоки, которая не коррозирует и долго сохраняет эстетичный вид.

Перфорированный фасад защиты
Некоторые фирмы изготавливают фасады антивандальной защиты из перфорированного листа. Такая конструкция хорошо пропускает воздух, не препятствует его циркуляции и делает наружный блок почти невидимым

Благодаря надежному креплению, посторонним лицам не удастся демонтировать как навес для кондиционера, так и антивандальную защиту. Можно заказать такую конструкцию по индивидуальным эскизам, покрыть ее полимерной краской.

Если наружный модуль размещен на фасаде здания и его необходимо скрыть, хорошим решением является декоративная панель, не имеющая креплений.

Пошаговый монтаж навеса над кондиционером

Изготовить козырек довольно просто. Намного сложнее выглядит процесс его установки. Лучше поручить эту работу специалистам, но если это первый этаж, то можно все выполнить самому, применив стремянку и взяв себе кого-то в помощники.

Ответственный момент — разметка точек крепления мелом, их должно быть не менее шести. Проводят эту операцию с использованием рулетки и уровня.

После выполнения разметки предпринимают следующие шаги:

  1. Берут перфоратор и сверла по бетону и металлу необходимого диаметра и просверливают довольно глубокие отверстия как в опорной конструкции козырька, так и в стене.
  2. Вставляют в отверстия чопики.
  3. Забивают анкерные болты диаметром 0,8-1 см.
  4. Надевают отверстия козырька на резьбовую часть анкера таким образом, чтобы осталось около 1 см для навинчивания гайки.
  5. Затягивают гайку.

Для изготовления и монтажа козырька потребуется в среднем 5 м углового стального проката 25x25x4 мм, 1 м² листовой стали, 4-6 шт анкерных болтов.

Чтобы защитный навес служил долгое время, для его сооружения нужно приобрести качественный материал, а готовое изделие окрасить в светлый тон. Для нормального теплообмена оставляют зазор минимум 100 мм.

Монтаж козырька
Установить как козырек, так и сам блок на высоте смогут только профессионалы. Лучше всего делать это параллельно с монтажом самой сплит-системы

Козырек над кондиционером, расположенным выше второго этажа, лучше самостоятельно не ставить. Это относится к высотным работам, на которые необходим специальный допуск. Им обычно обладают промышленные альпинисты.

Бывают случаи, когда после монтажа наружного модуля, забывают снять транспортировочную сетку с его задней стенки. Постепенно в ее ячейки проникает пух, пыль – они остаются там, создавая крепкий слой. При монтаже козырька все это необходимо удалить.

Защита от птиц
Если агрегат находится на здании достаточно высоко, на его наружный модуль могут садиться птицы. Чтобы избежать этого монтируют острые шипы

Некоторые фирмы изготавливают для защиты наружного блока мягкие чехлы из москитной сетки. Они защищают от пыли и тополиного пуха, но не от механических повреждений. Дополнительно к ним потребуется и установка навеса.

Особенности работы прибора на обогрев

Современные сплит-системы обладают высокой эффективностью. В некоторых моделях один потраченный киловатт вырабатывает холод или тепло в объеме в 4 и более раз большем.

Использовать кондиционер для обогрева можно только до -5 градусов. При более низкой температуре его теплопроизводительность снижается и может упасть до нуля, хотя агрегаты, выпускаемые японскими компаниями Daikin и Mitsubishi Electric, работают на обогрев при – 25 градусов.

С правилами переключения системы кондиционирования на генерацию тепла ознакомит следующая статья, прочитать которую мы очень советуем.

Обледенение наружного блока
Наружный блок кондиционера, работающего на подогрев, обязательно нужно защитить навесом от обледенения и сильного ветра, иначе он не сможет функционировать

В любом случае кондиционер не будет функционировать без эффективной снего-ветрозащиты наружного блока. Поэтому над ним монтируют прочный навес. Чтобы снег не попадал в просвет между стеной и задней панелью модуля при сильном боковом ветре, зашивают и бока.

Уход за внешним блоком

Внешняя часть сплит-системы нуждается в периодической очистке как минимум 2 раза за год. Кондиционеры, расположенные между четвертым и восьмым этажами почти недосягаемы для пыли и мелкого органического мусора. Их можно чистить с временным промежутком в несколько лет.

Проще всего использовать для этой процедуры мощный пылесос . Он уберет пыль с наружных фильтров и с трубок теплообменника. Так как для выполнения обслуживания к кондиционеру требуется доступ, защитную решетку делают не сплошной, а с дверцей в передней или боковой части конструкции. Ее закрывают на замок, а ключ хранится только у хозяина.

Для очистки нужно открыть дверцу короба антивандальной защиты, а затем вскрыть корпус модуля. Если есть крупный мусор, его удаляют щеткой, а еще больший — пылесосом. Щеткой с мягкой щетиной чистят решетку фильтра.

При расположении внешнего модуля на небольшой высоте очистку выполняют с обычной лестницы. В случае когда простое приспособление не обеспечивает удобный доступ к наружному блоку климатической системы, демонтируют решетку, обрабатывают внутреннее содержимое пылесосом и тряпочкой.

Если значительная высота не позволяет выполнить очистку наружного модуля самостоятельно, придется вызывать специалистов.

Существует еще один способ, но для этого нужен компрессор или баллон, наполненный сжатым воздухом. Очистку выполняют так: в корпус проталкивают шланг, а затем включают компрессор или откручивают вентиль. Таким образом, за пределами корпуса конденсатосборника окажется и мусор, и пыль.

Очистка внешней части кондиционера
Наружный модуль сплит-системы, находящейся до четвертого этажа, наиболее подвержен загрязнению, поэтому нуждается в очистке через каждые три месяца

На то, что внешний блок нуждается в срочной очистке, указывает появление характерного постукивания. Это может обозначать, что лопасти вентилятора проворачиваются с трудом из-за засорения или попадания постороннего предмета, за который они цепляются при вращении. Может наблюдаться и утечка конденсата из наружной части прибора.

Особенно часто радиатор внешнего модуля забивается тополиным пухом, что снижает эффективность охлаждения вплоть до полного выхода агрегата из строя. Очистку в этом случае выполняют водяной струей. Она вымывает мусор со всех труднодоступных мест. Сразу же после этой процедуры агрегат можно включать в работу.

Выводы и полезное видео по теме

Процесс сборки защитного навеса:

Снего-ветрозащитный козырек для наружного модуля:

Взвесив все преимущества и минусы установки защитного навеса, хозяин сам должен принять решение о целесообразности его сооружения. Как показала практика, при монтаже сплит-системы таким элементом не стоит пренебрегать. Если вы собираетесь использовать агрегат и для обогрева, то потребуется еще и снего-ветрозащита по бокам модуля.

А какой козырек вы предпочли для защиты внешнего блока собственного кондиционера? Не исключено, что ваш вариант не был описан в представленной нами статье. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, делитесь полезной информацией и фото по теме, задавайте вопросы.
