Как подключить полотенцесушитель к стояку ГВС и контуру отопления своими руками

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Алеся Маркова
Последнее обновление: Март 2019

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Как выполняется подключение полотенцесушителя
Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

Варианты полотенцесушителей для установки в ванной
В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими  сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

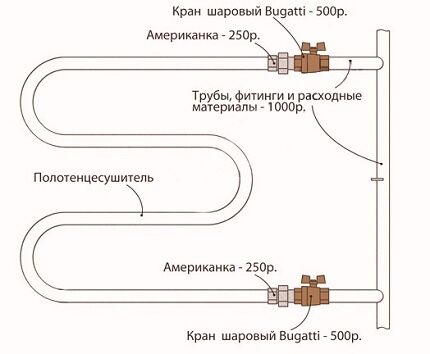

Специфика подключения полотенцесушителя к трубопроводу
Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Как подключить полотенцесушитель к стояку через байпас
Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно выполнить разными способами.

Тактика работ зависит от модификации змеевика:

  1. Верхнее подключение. Вода поступает сверху, а обратка расположена снизу.
  2. Нижнее подключение. Теплоноситель входит с одной стороны, а выводится с другой.
  3. По диагонали. Подвод сверху, отвод внизу с противоположной стороны.
  4. В нижней части прибора по центру.

Независимо от того, куда подключают ПС — в систему ГСВ или к стояку центрального отопления, используются аналогичные схемы.

Инструктаж производителя полотенцесушителя для правильного подключения
На фото основные этапы монтажа полотенцесушителя. Его можно использовать, как наглядную инструкцию при выполнении работы своими руками (+)

Монтаж полотенцесушителя в стояк

Чтобы врезать полотенцесушитель в ванной, находящейся в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, подсоединяющие его к общей трубе. Основное, чтобы присоединительные патрубки нового прибора имели аналогичные размеры.

Когда прибор старого образца к стояку горячей воды приварен, то отсоединить его сложнее. Лучшее решение — при подключении полотенцесушителя своими руками, заменить и стояк — частично или полностью.Второй вариант предпочтительней. Куски старой трубы, оставленные в перекрытиях, представляют потенциальную угрозу.

Стояк вместе со старым агрегатом вырезают при помощи болгарки, затем нарезают трубную резьбу у соседей сверху и снизу, подключают новый стояк и выводят в свое помещение.

Использование полипропиленовых труб с таким же диаметром предпочтительней, чем стальных. Они более дешевые, легче, не подвержены коррозии, устойчивы к воздействию высоких температур, прочные.

Уплотнитель для резьбовых соединений полотенцесушителя
Для уплотнения резьбовых разборных соединений полотенцесушителей как прочих видов сантехнических и отопительных приборов лучше использовать долговечные натуральный варианты: сантехнический лен и выполненную из него нить

Существует большой выбор фитингов для ППС труб, которые вваривают в стояк, чтобы перейти на резьбу и подсоединить полотенцесушитель.

Для пайки применяют специальный паяльник. Многие устраивают короб, чтобы скрыть за ним разводку, не меняя схему подключения.

Самостоятельная установка ПС простой конфигурации

Сушилку собирают, монтируют на подводке запорные краны с использованием разъемных соединений, затем примеряют на заранее размеченное место на стене, проверяют горизонтальность и вертикальность, фиксируют кронштейны для крепежа ПС.

Схема подключения полотенцесушителя к коммуникациям
Прежде чем устанавливать полотенцесушитель, хорошо продумайте все моменты: определите для него место, изучите схему монтажа, нарисуйте примерный эскиз (+)

Подключение выполняют по следующей технологии:

  1. Устанавливают байпас, используя трубы или тройники. В местах, где он соединяется с прибором, устанавливают по одному вентилю.
  2. Закрепляют полотенцесушитель, используя кронштейны или другой крепеж.
  3. Соединяют прибор с вентилями, применяя втулки или фитинговые соединения.
  4. Медленно открывают краны и наполняют агрегат водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключить прибор или даже вовсе снять, установить на нем термостат, поддерживающий заданную температуру.

Как подключить к стоякам коммуникаций полотенцесушитель
Байпас — важная составляющая схемы подключения ПС. Предусмотреть его установку нужно на самом начальном этапе монтажа (+)

Многие, стараясь оптимизировать циркуляцию теплоносителя через сушилку, делают его смещенным или выбирают для него трубу диаметром на 1 порядок меньше, чем подводка. Профессионалы считают такой подход неоправданным. В приборе с простой конфигурацией хорошая циркуляция наблюдается и с прямым байпасом.

Объяснить это явление можно при помощи законов физики: остывающая жидкость в полотенцесушителе , имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому он устремляется вниз.

Схема подключения полотенцесушителя к системе отопления
По аналогии со схемами подключения к сети ГВС врезка в отопительный контур выполняется как с байпасом, так и без него. Использование крана, перекрывающего поток, зависит от того в многоэтажном или частном доме производится монтаж полотенцесушителя (+)

В результате охлажденная жидкость выталкивается в центральную трубу из нижней точки агрегата. Жидкость с более высокой температурой из стояка поступает в верхнюю точку полотенцесушителя и цикл повторяется. Охлаждаемая вода здесь выполняет роль вечного двигателя.

Некоторые советуют устанавливать на байпасе запорную арматуру для перекрытия потока воды. Но это противоречит правилу, по которому в многоэтажном доме ни один хозяин квартиры не должен иметь никакой возможности перекрыть центральный стояк самостоятельно и лишить всех горячей воды.

Другое дело — частный дом, здесь владелец может поставить кран, где пожелает, но если система правильно сбалансирована и имеются термостатические приборы, то потребности в установке крана на перемычке нет.

Не слишком эстетически привлекательную открытую подводку труб можно скрыть:

Запорные краны перед ПС нужны для того, чтобы управлять его работой. Для этой цели пригодны как шаровые, так и 2-позиционные, многооборотные варианты. Для удаления воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать путем откручивания гайки, но из-за этого быстро приходят в негодность уплотнители. Если при наличии на кранах резьбы, ее нет на трубах, то ее следует либо нарезать, либо приварить подходящий фитинг.

В новостройке выполнять монтаж полотенцесушителя в систему отопления проще, но теплым он будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью «лесенка»

На естественной циркуляции могут работать и схемы подключения полотенцесушителя «Лесенка» к стояку, при этом наиболее часто применяют, хорошо зарекомендовавшие себя, подключения — боковое или диагональное.

Для этих схем не играет роли ни направление подачи теплоносителя в стояке, ни скорость циркуляции теплоносителя, не наблюдается завоздушивание системы в случае отключения подачи воды.

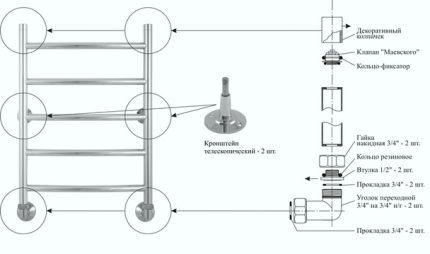

Схема монтажа полотенцесушителя лесенка
Полотенцесушитель «Лесенка» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, его монтаж можно выполнить самостоятельно (+)

Последовательность подключения такая же, как и в случае с ПС простой конфигурации.

Чтобы схема работала, нужно учесть некоторые особенности:

  1. Отвод стояка, находящийся вверху, располагайте на уровне ПС или выше его верхней точки, а тот, что внизу — наравне или ниже нижней точки.
  2. Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникать воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
  3. Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, минимум ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный прогрев — более горячие сверху и холоднее снизу.
  4. Помещайте пластиковые трубы в изоляцию, если вы запланировали замуровать их в стену.

В случае, если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в сочетании с принудительной. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Положительные стороны тоже имеются: при верхней подаче работает стабильно, не завоздушивается, полотенцесушитель можно удалить от стояка на произвольное расстояние.

Как подключить полотенцесушитель к отоплению и ГВС
Боковая и диагональная схема подключение ПС приблизительно равны по эффективности (+)

Если принято решение выполнить нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые плюсы: направление подачи воды в центральном стояке не имеет значения, появляется возможность скрыть трубы под ванной.

Основной недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является устройство нижнего отвода ниже корпуса ПС.

При желании, нижнее подключение можно переделать в боковое. Для этого на входной и выходной трубе монтируют уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе работоспособность системы нарушится. Обратная модернизация — переделка бокового соединения на нижнее, невозможна.

Варианты подключения прибора к коммуникациям
Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Смотрится такая конструкция эстетично (+)

Врезка ПС в централизованную отопительную систему

Если вы хотите выполнить монтаж сушилки для полотенец зимой, то из этой затеи вряд ли что-то получится. В этом случае придется останавливать отопление и удалять из системы теплоноситель, так что придется подождать до лета.

Но и тогда работа усложняется тем, что отопительную систему нужно опустошать, а ее подпитку перекрывать. Для всего этого нужно заручиться разрешением служб ЖКХ.

Затруднительно провести и проверку работоспособности ПС летом. Изъяны, в виде протечек в месте сварных швов и резьбовых соединений, проявят себя только после подключения отопления. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после байпаса.

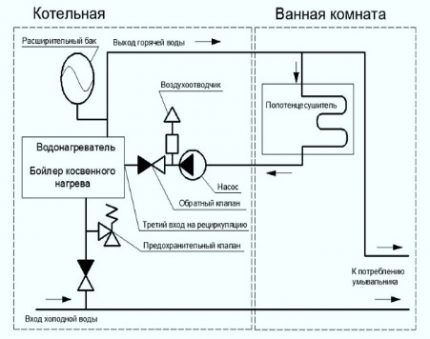

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Как грамотно своими руками подключить полотенцесушитель
Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после – циркуляция в нем прекращается.

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Размещение воздухоотводчиков
Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройке до выполнение отделочных работ:

Ролик об ошибках выбора и подключения полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

Есть, что дополнить или возникли вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
