Сантехнические способы соединения труб: обзор всех возможных вариантов исполнения

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Лидия Коржева
Последнее обновление: Июль 2019

Для того чтобы системы подачи воды и контуры, по которым циркулирует теплоноситель, безупречно справлялись с собственными обязанностями, их компоненты должны быть грамотно собраны и правильно соединены. Результат усилий сантехников должен быть герметичен, чтобы не создавать проблем хозяевам и их соседям. Согласны?

Все актуальные способы соединения труб, обеспечивающие нормальную эксплуатацию системы, приведены в предложенной нами статье. Мы детально описали технологические варианты, зависящие от материала, из которого изготовлены сочленяемые детали, и от категории трубопровода. Наши советы помогут достичь идеального результата.

Обзор разъемных сантехнических соединений

Все известные способы соединения труб можно отнести к двум классам — разъемные и неразъемные. В свою очередь, разъемные соединения бывают фланцевыми и муфтовыми. К неразъемным методам относятся такие соединения, как раструбное, цанговое, сваривание встык, клеевое.

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

С разновидностями, характеристиками и маркировкой полипропиленовых труб и применяемых в соединении фитингов ознакомит следующая статья, которую мы рекомендуем прочесть.

Фитинги, применяемые в сантехнических системах, устанавливают в контрольных точках, на поворотах, разветвлениях. Они бывают литыми и компрессионными. С точки зрения функциональности можно выделить следующие виды фитингов:

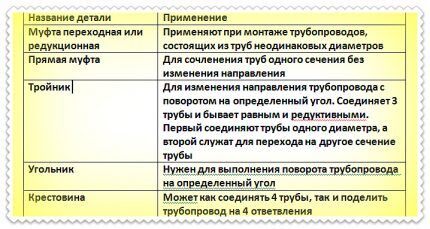

Схема для выбора фитингов для соединения сантехнических труб
В помощь начинающему сантехнику эта схема. Она облегчит выбор фитингов, соответствующих конкретным условиям, встречающимся при устройстве трубопроводной магистрали

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Выпускают фитинги для металлопластиковых труб, их используют в формировании обжимных и пресс-соединений. Для сочленения полипропиленовых труб производят фитинги, применяемые как в соединении склеиванием, так и сваркой. Для медных труб изготавливают фитинги и для пресс-соединений, и для пайки.

Процесс сборки металлопластикового трубопровода с использованием компрессионных фитингов представит следующая подборка фото:

Раструбный способ соединения

Раструб — это монтажное расширение, предназначенное для создания надежного соединения. Принцип основан на том, что в трубу большего диаметра вставляют конец трубы, имеющей меньшее сечение. Герметизируют соединение путем использования уплотнителя, помещаемого в раструб или склеивания составом, устойчивым к воде.

Раструбное соединение
Соединение такого типа применяют при монтаже самотечных трубопроводов как для внутренней, так и наружной системы канализации, напорных наружных водопроводов и канализационных сетей

В зависимости от материала труб и их диаметра выбирают один из нескольких существующих вариантов раструбного сочленения: с уплотнительным кольцом, без кольца, сваркой, склеиванием.

Соединение без уплотнения кольцом

Без уплотнительного кольца чаще всего соединяют чугунные трубы. Вставляемую трубу укорачивают, обрабатывают торец так, чтобы в нем не осталось зазубрин и тещин. В раструб вставляют хвостовую часть сочленяемой трубы.

Получившийся зазор заполняют канатом из промасленной пеньки или льняными просмоленными прядями. Вначале уплотнитель укладывают кольцом и зачеканивают в раструбе, постукивая молотком по специальной деревянной лопатке или отвертке. При этом важно следить, чтобы концы материала не попали внутрь трубопровода.

Продолжают послойную укладку уплотнителя до заполнения раструба на 2/3 его глубины. Для последнего слоя используют ничем не обработанный уплотнитель, т.к. масла или смола ухудшат адгезию при заполнении оставшегося в раструбе пространства цементом.

Для получения раствора нужен цемент марок 300 — 400 и вода для его разведения. Компоненты берут в соотношении 9:1. Цемент втрамбовывают в раструб и укрывают мокрой тряпкой для лучшего схватывания.

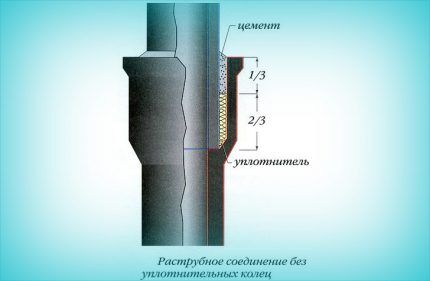

Растнубное соединение без уплотнительных колец
Наиболее качественная заделка — использование расширяющегося цемента. Его приготавливают перед самым применением путем добавления в емкость с основным компонентом воды в пропорции 2:1 с дальнейшим тщательным перемешиванием и заливкой в раструб. При затвердении цемент самоуплотняется и становится полностью водонепроницаемым

Иногда вместо цемента используют асбоцементную смесь, изготовленную из цемента М400 и качественного асбестового волокна в соотношении 2:1.

Воду добавляют непосредственно перед укладкой в количестве около 11% от веса сухой смеси. Вместо уплотнителей на основе цемента практикуют применение битумного, силиконового герметиков, глины, последний слой которой укрепляют путем нанесения битума или масляной краски.

Соединение раструбом с уплотнительным кольцом

Такой метод при устройстве внутридомовой канализационной системы применяют наиболее часто. Кольцо из резины, зажатое между раструбом и вставляемой в него трубой, дает герметичное соединение. Поэтому способ не только простой, но и надежный.

Уплотнительное кольцо в некоторой степени сглаживает перепады осей между двумя соединяемыми трубами. Однако это только в том случае, если оси на каждом метре составного трубопровода смещены на величину, не выходящую за пределы толщины стенки трубы.

Если это условие нарушено, то повышается вероятность появления протечек в результате неравномерного деформирования уплотнения.

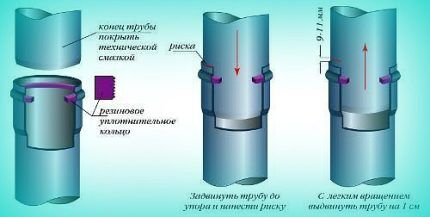

Последовательность соединения
Порядок соединения труб раструбом. Стыкуемые детали очищают от грязи и пыли. Чтобы не повредить уплотнительное кольцо при установке, гладкий конец трубы предварительно смазывают мылом, глицерином или специальной силиконовой смазкой. Масла для этой цели применять нельзя. Кроме смазки, защитит кольцо от повреждений фаска, выполненная на стыковочном конце трубы меньшего диаметра под углом 15⁰

Чтобы определить глубину вжима свободного хвостовика трубы в раструб, уплотняющее кольцо временно снимают. Затем, поместив трубу в раструб до упора, отмечают то место, где вставляемая часть соприкасается с раструбом.

При монтаже трубу немного выдвигают по отношению к отметке — на 0,9 – 1,1 см. Это расстояние позволит уравновесить внутренние напряжения, появляющиеся в системе при температурных колебаниях.

Перед размещением кольца рекомендуется окунуть его в мыльную воду и немного сжать. Это значительно упростит его вставку в углубление раструба. С целью сведения до минимума величины перекоса, отдельные производители стали выпускать фитинги с углом 87⁰ вместо 90⁰. Труба входит в раструб под уклоном и кольцо не перекашивает.

Если есть необходимость в соединении труб, изготовленных из материалов разного рода, применяют переходные патрубки. Такой размер патрубка, как внутренний диаметр должен соответствовать наружному сечению подсоединяемой трубы. В случае сочленения раструба полимерной трубы с трубой из чугуна на конец второй накладывают двойной уплотнитель и монтируют патрубок.

Склеивание частей пластикового трубопровода

Методом склеивания соединяют ПВХ трубы с раструбом. Для лучшего сцепления раструб внутри и хвост вставляемой трубы обрабатывают наждаком, чтобы поверхность стала шероховатой. Далее снимают фаску, обработанные части обезжиривают, используя в качестве праймера метиленхлорид.

Перед тем как выполнить соединение, проверяют трубы на совместимость. Труба меньшего диаметра должна входить в раструб свободно, но не слишком. Затем линией отмечает границу для нанесения клея — это поможет состыковать детали без погрешностей.

На поверхности соединяемых элементов — 2 трети углубления раструба, а также полностью калиброванный конец трубы, равномерно наносят клей тонким слоем. Трубу вводят в раструб и проворачивают на четверть оборота, чтобы улучшить контакт между соединяемыми элементами. Состыкованные части удерживают до схватывания клея.

Клеевое соединение
Для склеивания труб из поливинилхлорида применяют специальные агрессивные клеевые составы. Процесс схож со сваркой, но без высокотемпературного воздействия, его заменяет химическая реакция, в результате которой происходит растворение поверхностей соединяемых частей труб и превращение их в одно целое путем сополимеризаии

Занимает процесс всего секунд 20-30. Если на стыке появляется равномерный слой клея, его немедленно удаляют с помощью куска чистой ткани. От склеивания до полной стабилизации соединения и испытания трубопровода на герметичность должно пройти не менее суток.

Для ремонта существующих трубопроводов используют фасонные детали в виде ремонтных муфт или изделий с удлиненным раструбом. Участок трубы вырезают, на концах снимают фаску, наносят на концы специальный клей. Муфту надевают на низ трубопровода.

На верх трубопровода надевают муфту с длинным раструбом до упора, если требуется, на нее монтируют фасонную деталь. Передвигают муфту вместе с фасонной деталью вниз до тех пор, пока она не состыкуется с нижней частью трубопровода. Надвижную муфту перемещают вверх так, чтобы она закрыла участок стыка.

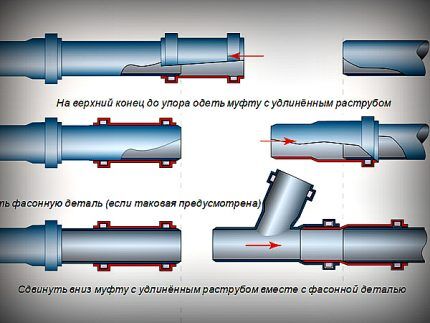

Схемы сантехнических способов соединения с применением муфт
Ремонтная муфта отличается от обычной соединительной тем, что у нее внутри нет бортика, поэтому в процессе ремонта сквозь нее можно перемещать раструб какой угодно трубы

Если даже после этого наблюдается течь, стык заполняют силиконовым герметиком. Низ и верх определяют в зависимости от направления движения транспортируемого вещества.

Использование контактной сварки

Чтобы применить этот способ соединения труб необходимо иметь сварочный аппарат. Он может быть механическим или ручным, но обязательно укомплектованным особым инструментом, нагревающим элементы до требуемой температуры.

При использовании раструбной технологии в деле соединения труб применяют приспособление мечевидной формы. Оно представляет собой набор, изготовленный из металла и состоящий из гильзы, предназначенной для разогрева наружной поверхности трубы и дорна (штыря), оплавляющего деталь изнутри.

Важный момент — подбор комплекта. Его параметры должны соответствовать диаметру сборки.

Технология раструбного соединения труб с применением контактной сварки проста:

  1. На вставляемую трубу надевают ограничительный хомут. Дистанция между краем трубы и хомутом должна равняться глубине раструба плюс еще 2 мм. Разница между диаметром хомута внутри и наружным диаметром сочленяемой трубы должна составлять 0,2 мм.
  2. Комплект разогревают, предварительно установив на прибор.
  3. Надевают раструб на дорн, а гладкий хвост трубы на гильзу до упора.
  4. Выполняют нагрев заданное время.
  5. Снимают детали с комплекта одновременно и соединяют их, удерживая детали от смещения, пока оплавленный материал не отвердеет.

Сварные швы осматривают, чтобы выявить возможные перекосы, пустоты, неравномерности шва.

На наружной поверхности деталей не должно быть дефектов, которые появляются в случае превышения допустимой температуры. Визуально снаружи сварной шов должен иметь форму симметричного валика, имеющего одинаковую ширину и распределенного равномерно по периметру трубы.

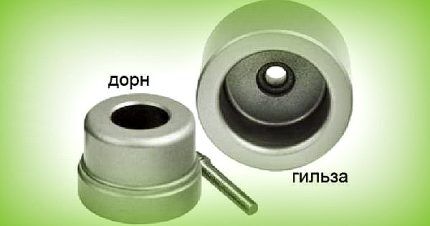

Приспособления для сантехнического способа соединения - сварки труб
Комплект гильза-дорн подбирают индивидуально для разных диаметров. Поверхность нагревательного элемента покрывают специальным составом, иначе на него будет налипать расплавленный материал

Предельная высота валика на трубе со стенкой толщиной до 1 см составляет максимум 2,5 мм. Для труб, у которых этот размер превышает 1 см, допустимой считается высота валика 3 – 4 мм. Кромки сварного соединения могут быть смещены относительно друг друга не более чем на 10% от толщины стенки трубы.

Технология сварки ПП труб в подробностях приведена здесь. С содержанием предложенной нами статьи рекомендуем ознакомиться.

Сварку труб полимерных труб диаметром более 50 мм и толщиной стенки более 4 мм рекомендовано производить на стационарном или мобильном аппарате с дисковым нагревающим элементом:

Применение зажимного фитинга

Под понятием цангового соединения труб подразумевается использование зажимного или цангового фитинга. С его помощью становится возможной реализация варианта разборного сочленения элементов трубопровода, выполненных из неодинаковых материалов. Особенности его выполнения описаны здесь. Зажимной фитинг подбирают, исходя из типа и диаметра трубы.

Алгоритм стыковки для труб из пластика следующий:

  1. Калибруют отверстие нужного отрезка трубы при помощи калибратора и снимают внутреннюю фаску, задействовав фаскосниматель.
  2. Разбирают фитинг, скрутив гайки с торцов и сняв круглые уплотнения со штуцеров.
  3. Надевают накидную гайку на конец трубы, затем цангу фитинга.
  4. Вставляют хвостовик фитинга внутрь трубы, прикладывая усилие, чтобы он вошел полностью.
  5. Закручивают вручную гайку на корпус фитинга.
  6. Повторяют те же манипуляции со второй трубой, затем стыкуют соединяемые части и затягивают накидную гайку, не докрутив 1-2 витка.

Затягивают гайку осторожно, чтобы не повредить трубу. В процессе происходит деформирование зажимного кольца, за счет чего торец трубы и боковая часть фитингового патрона плотно прижимаются друг к другу.

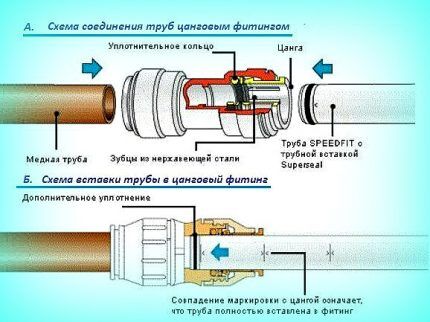

Зажимной фитинг
Этот тип сочленения оптимален для труб малого диаметра. Разъемное соединение отличается компактностью, для его сборки уходит совсем немного времени, а стык получается очень прочным

Опытные сантехники рекомендуют при закручивании затяжной гайки первые витки выполнить вручную, а затем применить накидной ключ.

Цанговые соединения преимущественно применяются в сборке медных трубопроводов:

Формирование резьбовых соединений

Резьбой называют спиральную или винтовую поверхность, при помощи которой выполняют резьбовое соединение. Применение резьбового соединения труб в сантехнических системах является классическим способом монтажа.

Применяют его там, где существует возможность периодически осуществлять контроль мест сочленения, т.к. резьба имеет свойство ослабевать под влиянием различных факторов.

Резьбовое соединение
Для соединения элементов с использованием резьбы, просто закручивают две детали, имеющие подходящие сечения. Отсоединяют их также просто — путем раскручивания

Существуют разные типы трубной резьбы. Каждый из них характеризуют такие параметры, как профиль поверхности, на которую наносят резьбу, направление, расположение, количество заходов резьбы.

В перечень наиболее востребованных видов трубных резьб входит:

  • цилиндрическая или Витворда;
  • коническая;
  • круглая;
  • NPSM

Первая из них обозначается буквой G, имеет 2 класса точности. Профиль визуально напоминает равнобедренный треугольник. В вершине — угол равный 55⁰. Соединяют дюймовой резьбой отрезки трубопровода с диаметром до 6 дюймов, к которым предъявляются особые требования по герметичности. При большем значении диаметра используют сварку.

Резьбу коническую дюймового типа применяют для конических соединений и для создания сочленений конической резьбы, выполненной по наружке и цилиндрической внутри трубы. Буквой R маркируют наружную резьбу, внутреннюю — Rc, LH — направленную влево. В роли уплотнителя выступает собственно резьба плюс герметик.

Для подключения часто разбираемой сантехнической арматуры: водопроводных запорных кранов, смесителей в основном используют круглую резьбу. Обозначают ее символами Кр.

В таблицу сведены основные параметры резьбы для трубы, которую можно нарезать своими руками. Важным значением для дюймовой резьбы является ее шаг. Это дистанция между смежными гребнями или впадинами. Значение его по всей длине остается неизменным, в противном случае резьба будет нерабочей

Профиль резьбы NPSM имеет вид треугольника и угол 60⁰. Размерный ряд в дюймах — от 1/16 до 24. Эта резьба американского стандарта является разновидностью цилиндрической резьбы. Отличается от отечественной только размером угла профиля.

Выводы и полезное видео по теме

Автор рассказывает о нюансах и проблемах, возникающих при стыковке труб во время монтажа канализации:

Способом решения своей проблемы делится автор этого видеоматериала:

Грамотно соединять трубы очень важно. Сочленение всегда было самым слабым местом трубопровода. Если оно выполнено с ошибками, то, как следствие, обязательно возникнут протечки, засоры, а иногда и разрывы труб.

Поэтому прежде чем приступать к самостоятельному монтажу сантехнической коммуникации, нужно изучить все существующие способы соединения. Если дело покажется сложным, всегда можно обратиться к сантехникам.

Расскажите о собственном опыте, полученном в ходе сборки сантехнических систем. Не исключено, что вам известны нюансы монтажа и формирования соединений, которые будут полезны посетителям сайта. Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото с шагами процесса, задавайте вопросы.
