Делаем короб для труб в ванной: пошаговая инструкция по монтажу

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Людмила Гудкова
Последнее обновление: Сентябрь 2019

Проложенные на стенах коммуникации вряд ли украсят интерьер сантехузла. Для маскировки и декоративного оформления трубопроводов используют разнообразные конструктивные формы, одной из которых является короб. С его сооружением без проблем справится любой домашний мастер, если ему знакомы технологические тонкости. Так ведь?

Мы расскажем, как сделать собственными руками красивый и прочный короб для труб в ванной. Для самостоятельных хозяев мы привели ряд наиболее популярных вариантов, доступных неопытному исполнителю. Приведенные в статье советы обеспечат безукоризненность результата приложенных усилий.

Как скрыть коммуникации?

Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.

Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.

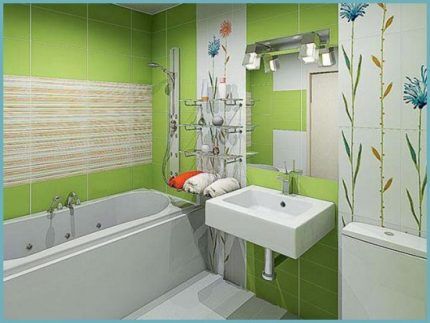

Скрытая разводка
При организации скрытой разводки трубы прячутся в специально выштробленные каналы в стенах. Следует учесть, что этот метод имеет множество ограничений

Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.

Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:

  • штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
  • при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
  • строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
  • существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
  • этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.

Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.

Преимущества маскировочного короба

В дизайне современных ванных комнат достаточно часто используются подобные конструкции, маскирующие одну либо несколько труб, поскольку коробы имеют ряд неоспоримых достоинств.

Короб в интерьере ванной
Короб для труб из пластиковых панелей или гипсокартона позволит облагородить интерьер ванной комнаты. Такая конструкция удачно впишется в любое помещение

Подобным конструкциям свойственны:

  • Аккуратный внешний вид, что достигается использованием качественных материалов для изготовления и оформления конструкции.
  • Простота монтажа. Систему можно выполнить не только при капитальном, но и при косметическом ремонте, поскольку короб можно установить даже поверх произведенной отделки.
  • Обеспечение легкого доступа к трубопроводу, что позволяет не только снимать показания счетчика, но и отслеживать состояние труб, а в случае необходимости выполнить ремонт приборов и коммуникаций.
  • Возможность комбинирования короба с инсталляцией для унитаза, полочками и другими деталями, благодаря чему достигается оптимальное использование площади даже небольшого помещения.

Тщательно выполненный и отделанный короб может стать настоящим украшением ванной комнаты, совместив в себе функциональность и эстетичность.

Выбираем стройматериалы для монтажа

Для изготовления короба необходимо сначала соорудить каркас, который затем покрывается обшивочным материалом, а часто еще и дополнительно отделывается, например, покрывается плиткой. Основа изготовляется из оцинкованных металлических направляющих (вертикальных и горизонтальных).

В качестве покрытия могут применяться различные виды стройматериалов, которые должны обладать рядом качеств, а именно:

  • Влагостойкостью. Коробы устраиваются в ванных комнатах, где содержится повышенный процент водяных паров.
  • Легким весом и небольшой толщиной. От этих факторов зависит как простота установки, так и размеры готовой конструкции: слишком плотные стенки могут «отнять» значительную часть пространства.
  • Экологичностью.  Подобные конструкции не должны выделять токсичных веществ или обладать выраженным аллергенным эффектом.
  • Эстетичным внешним видом или возможностью дополнительной отделки.

Чаще всего для обшивки применяются следующие разновидности материалов.

Вариант #1: пластиковые панели (ПВХ)

Полимерные панели имеют красивый внешний вид. Они выпускаются в большом ассортименте, что позволяет выбрать отделочный материал, идеально сочетающийся с цветовой палитрой ванной комнаты.

Пластиковые панели
В ассортименте строймагазинов можно найти пластиковые панели различных цветов и оттенков. Помимо прекрасного внешнего вида этот материал также отличается прочностью и долговечностью

Помимо эстетичности, панели из ПВХ обладают высокими потребительскими качествами:

  • идеальной водостойкостью;
  • устойчивостью к деформациям и механическим повреждениям;
  • долговечностью: гибкий и прочный пластик может служить много лет;
  • легкостью в уходе — загрязнившиеся детали достаточно просто вытереть влажной тряпкой;
  • простотой монтажа: для работы с этим материалом не требуется особых профессиональных навыков и спецоборудования;
  • доступностью: панели из ПВХ – бюджетный отделочный материал, имеющий невысокую стоимость;
  • возможностью быстрого ремонта: поврежденные элементы конструкции можно извлечь, не разрушая весь короб;
  • компактностью. Панели имеют небольшую толщину, поэтому сооруженные из них конструкции не занимают много места, что крайне важно для миниатюрных помещений.

В качестве альтернативы пластиковым панелям обычно выступает гипсокартон, который широко применяется в строительстве.

Вариант #2: влагостойкие гипсокартонные плиты

Существуют различные разновидности этого популярного материала. Для оформления ванной не стоит использовать стандартный гипсокартон (ГКЛ), предназначенный для помещений, где царит умеренная влажность (до 70%).

Влагостойкий гипсокартон
Влагостойкие гипсокартонные листы часто применяется для устройства коробов. Этот недорогой материал легко монтируется; он также обладает хорошей устойчивостью к водяным парам

В то же время для отделки сантехнического узла хорошо подойдет влагостойкая разновидность гипсокартона — ГКВЛ, который легко узнать по зеленой поверхности плит. Такие листы подойдут как для стандартных облицовочных работ, так и для создания сложных конструкций с выпуклыми, вогнутыми и кривыми поверхностями (в этом случае, однако, работа с гипсокартоном требует специальных навыков).

Еще одним дополнительным плюсом ГКВЛ является пропитка плит антигрибковыми препаратами, препятствующими развитию вредоносной плесени.

В то же время при выборе материала следует учесть некоторые особенности гипсокартона:

  • Монтаж конструкций из ГКЛ или ГКВЛ требует больше усилий, нежели установка систем из пластика или плит МДФ.
  • Из гипсокартона не удастся сделать разборную конструкцию, поэтому при изготовлении короба нужно непременно предусмотреть дверцу или люк, предоставляющие доступ к вентилям, счетчикам и иным элементам коммуникационной системы.
  • Плиты ГКЛ (ГКВЛ) не являются финишным материалом: изготовляя из них короб, важно продумать отделку. С учетом высокой влажности в ванных комнатах обычно применяется обшивка панелей кафелем, однако можно использовать и другие виды оформления: краску, декоративную штукатурку, обои.

Важно отметить, что специалисты советуют дополнительно пропитать специальным составом даже влагостойкие плиты, чтобы повысить прочность и сопротивляемость элемента влаге.

Помимо этого, соорудить короб можно и из других материалов.

Вариант #3: водостойкая фанера

Эта модификация отличается от обычной фанеры особым составом используемого клея. Листы имеют толщину от 6 до 40 миллиметров и достаточно хорошие потребительские свойства, однако, несмотря на название, лучше дополнительно обработать их специальными составами, улучшающими водонепроницаемость.

Главный минус водостойкой фанеры — высокая стоимость, из-за которой ее используют реже, чем другие стройматериалы.

Вариант #4: плиты МДФ и ХДФ

Порой можно встретить советы по использованию для устройства коробов из панелей МДФ (Medium Density Fibreboard – древесноволокнистых плит средней плотности). Вряд ли стоит следовать подобным рекомендациям, поскольку этот материал хорошо впитывает водяные пары и не слишком подходит для влажных помещений.

Значительно целесообразней покрыть конструкцию листами ХДФ (доской высокой плотности High Density Fiberbord). Этот материал хорошо сопротивляется влаге, благодаря чему выполненные из него конструкции не теряют свойств на протяжении 10 и более лет.

Вариант #5: плиты OSB

Еще одним подходящим вариантом, позволяющий удачно спрятать трубы в ванной, могут стать ориентированно-стружечные плиты (ОСП, OSB, Oriented Strand Board) – многослойные листы, склеенные смолами, в который вносится синтетический воск и прочие добавки.

Существует несколько разновидностей этого материала. Для изготовления коробов лучше всего остановиться на листах OSB3 (с дополнительной пропиткой), а также на листах OSB4. Последние могут применяться для особо прочных конструкций или в местах, на которые падает большая нагрузка.

Для сооружения короба с обшивкой из ОСП, пластиковых панелей, фанеры короб лучше соорудить из пиломатериалов:

Выбор оптимальной конструкции

Защитно-декоративные конструкции для труб могут выполняться по-разному, и наиболее распространенными конфигурациями являются следующие.

Коробы-шкафы. Такой вариант обычно предусматривается для стояков и других вертикальных систем. Конструкция предоставляет полный доступ к коммуникациях. Кроме того, ее легко совмещать с полочками и другими приспособлениями, позволяющими максимально использовать полезную площадь.

Коробы-перегородки. Эти сооружения устанавливаются на всю ширину и высоту помещения, практически обособляя определенную часть. Хотя в этом случае площадь ванной несколько сокращается, комната выглядит очень аккуратно, поскольку маскируются все коммуникационные системы.

Вариант особенно подойдет для просторных ванных. Его можно также посоветовать при использования подвесного унитаза, поскольку перегородка одновременно с коммуникационными системами позволяет скрыть и инсталляцию. За перегородкой можно разместить и приспособления для хранения необходимых вещей, например, средств бытовой химии.

Горизонтальный короб
Помимо вертикальных систем большой популярностью пользуются горизонтальные короба, которые позволяют замаскировать трубы, примыкающие к полу либо потолку

Компактный короб, сооруженный вокруг труб. Наиболее часто используемая конструкция, практически не поглощающая пространство, но придающая интерьеру опрятный вид. Подобные системы могут быть как вертикальными, так и горизонтальными, примыкающими к полу или потолку.

Ниже мы подробно разберем этапы изготовления подобной конструкции.

Подготовка к установке короба

Перед началом сооружения конструкции следует провести предварительные работы.

Проверка труб
Перед началом работы по изготовлению короба следует убедиться в надежности труб и других элементов, проверив все коммуникации на утечки и скрытые дефекты

Если прокладывается новый трубопровод, желательно предусмотреть в нем минимальное количество соединений.

Затем выбрать проект короба, который лучше всего подходил бы для помещения ванной, провести все необходимые измерения, после чего выполнить чертеж-набросок конструкции. При этом следует обязательно предусмотреть доступ к устройствам и приборам (фильтрам, вентилям).

Проведение измерений
Перед началом изготовления короба важно тщательно измерить расстояние, а затем произвести расчет, выяснив необходимое количество профилей, панелей ПВХ и других материалов

Согласно нарисованной схеме следует рассчитать необходимое количество стройматериалов, предусмотрев небольшой запас.

Важно также заранее запастись всем необходимым оборудованием, а также приобрести панели, направляющие и другие необходимые элементы конструкции. Их нужно тщательно осмотреть, чтобы вовремя выявить сколы, дефекты и повреждения.

Необходимые инструменты и материалы

Если уже решено, за каким коробом лучше спрятать трубы отопления, водоотведения и водоснабжения, то следует заняться подготовкой инструментов, крепежа и материалов.

Для сооружения короба понадобятся следующие приспособления:

  • хорошо заточенный строительный нож;
  • рулетка;
  • ножницы для металла;
  • уровень или угольник;
  • отвертка либо шуруповерт;
  • карандаш;
  • крепеж (саморезы, еврошурупы, дюбеля);
  • дрель или перфоратор.

Из материалов следует приобрести:

  • оцинкованные металлические профили (типы ud, cd);
  • силиконовый герметик;
  • плиты ГВКЛ, ХДФ, OSB или пластиковые панели (в последнем случае важно выбрать оттенок, сочетающийся с цветовой палитрой интерьера);
  • ПВХ-плинтусы, предназначенные для маскировки стыков со стенами.

Для подготовки гипсокартонного короба к дополнительной отделке могут также понадобиться шпатлевка и уголки.

Инструкция по монтажу каркаса

Вне зависимости от того, какой вид покрытия предусматривает проект короба, прежде всего следует установить металлический каркас. Для этого важно придерживаться следующего регламента. Работы следует начинать со стен, прилегающих к углу.

Прежде всего, нужно произвести разметку на вертикальных и горизонтальных поверхностях.

Установка вертикальных направляющих
Первый этап создания короба для труб — установка вертикальных направляющих, которые монтируются с двух сторон от угла или от коммуникаций

После этого следует установить направляющие (ud профиль), которые задают габариты короба. Чтобы прикрепить их к поверхности можно воспользоваться еврошурупами (дюбелями), просверлив в соответствующих местах отверстия дрелью. Для стен, облицованных кафелем, хорошо подойдут саморезы «блошки» (длина 2,5 мм, диаметр 3,5 мм), которые можно вкрутить в межплиточные швы.

Если же трубы идут горизонтально, достаточно разложить направляющие параллельно к полу и закрепить их. После этого следует сформировать наружный угол, скрутив угловую стойку из двух профилей ud. Их полки нужно направить под прямым углом в разные стороны, а затем соединить небольшими саморезами.

Закрепление каркаса на полу
Вертикальную конструкцию следует закрепить на полу и потолке при помощи горизонтальных элементов, которые фиксируются на горизонтальных поверхностях

Несущий профиль cd разрезается ножом на части, размеры которых соответствует ширине и длине короба. На вертикальной поверхности закрепляется первое угловое ребро, определяющее жесткость. Полученные отрезки профиля одним концом вставляются в установленную направляющую, а другим – в ребро жесткости, так чтобы части угла соединялись бы с профилем.

На определенном расстоянии, которое может варьироваться от 30 до 70 см, следует добавлять перемычки – они придают системе прочность и надежность, а также используются для навески панелей.

Каркас короба
Готовый каркас короба под трубы совмещает вертикальные направляющие и горизонтальные перемычки, придающие конструкции жесткость. Важно также предусмотреть пространство для дверцы или люка

Завершив работу с одной стороны, тем же самым способом на другую стену прикрепляется второй угловой профиль, после чего работа по созданию каркаса короба считается законченной.

Два варианта обшивки каркаса

К основе следует подсоединить элементы из отделочного материала. Рассмотрим наиболее распространенные варианты, каждый из которых имеет свои особенности.

Работа с панелями ПВХ

Это один из самых простых способов маскировки труб.

Пластиковый короб
Короб из пластиковых панелей имеет разборную конструкцию. При необходимости можно достать незакрепленную деталь, чтобы получить доступ к трубам и другим коммуникационным элементам

Инструкция по выполнению:

  1. Установить стартовый профиль, осторожно закрепив его при помощи мелких саморезов на установленной направляющей детали. Отмерить полосу пластиковой панели требуемого размера, после чего отрезать ее ножом.
  2. Одну панель зафиксировать в стартовом профиле, другую – закрепить к угловому профилю, после чего последний установить к другой плоскости короба. Для крепежа можно воспользоваться «блошками» (мелкими саморезами).
  3. Аналогичным методом собирается вторая сторона короба, при этом на последней пластиковой панели фиксируется и закрепляется стартовый профиль, что легче всего сделать при помощи силиконового герметика.
  4. В местах, где необходимо обеспечить доступ к важным коммуникационным элементам (кранам, стыкам, счетчикам) важно прорезать ревизионные отверстия, на которых закрепляются специальные люки (герметиком или иными способами).
  5. В завершении работы следует установить пластиковые плинтусы на стыках панелей с полом, стенами, потолком.

Чтобы быстро разобрать пластиковый короб, важно запомнить, с какой стороны осталась незакрепленная панель. В случае необходимости этот элемент оттягивается как можно дальше в сторону, а затем берется и вынимается.

После осмотра труб или ремонтных работ целостность конструкции восстанавливается этим же методом: угол панели оттягивается, после чего она возвращается на место.

Работа с плитами ГВКЛ

Монтаж гипсокартонной конструкции также осуществляется достаточно легко.

Короб, обитый гипсокартоном
Короба покрытые листами влагостойкого гипсокартона дополнительно могут быть оформлены другими отделочными материалами: краской, обоями, декоративной штукатуркой, керамической плиткой

Порядок действий:

  1. Прежде всего следует правильно раскроить листы ГВКЛ в соответствии с рассчитанными размерами. Для этого их нужно положить на ровную поверхность, разметить при помощи рулетки и нанести небольшие разрезы на поверхности.
  2. Зарубки нужно совместить с металлической линейкой или длинной рейкой, после чего надрезать поверхности строительным ножом. По проведенной линии следует разломить гипсокартонный лист, при необходимости подровняв кромку ножом.
  3. Подготовленные подобным образом блоки крепятся к каркасу с использованием саморезов. При этом листы прижимаются как можно сильнее к профилям, а шурупы вворачиваются сначала в гипсокартон, а затем в металлические направляющие.
  4. Важно следить, чтобы шляпки крепежных элементов обязательно завинчивались на линии поверхности или даже ниже, что особенно важно, если планируется дальнейшая отделка короба кафелем. Чтобы не допустить появления трещин на панелях ГКВЛ, важно вкручивать саморезы на расстоянии 20-30 мм от краев.

Завершив монтаж, важно подготовить конструкцию к последующим отделочным работам. Для этого стыки и места примыкания к горизонтальным поверхностям их обрабатывают герметикам, чтобы создать плотный защитный слой.

После этого поверхность покрывается шпаклевкой, замазывая крепежные элементы. Усилить крепления можно, установив перфорированные уголки на внутренних и внешних углах деталей. Закончив работу и хорошо высушив конструкцию, можно приступать к наклеиванию плитки либо выполнению других отделочных работ.

Монтаж люка-невидимки

Для обеспечения доступа к трубам при гипсокартонной конструкции можно воспользоваться готовой пластмассовой дверцей или сделать замаскированную открывающуюся панель, состоящую из алюминиевой рамы, дверцы, магнитного замка, конструкции из петель и узлов.

Люк-невидимка
Устроенная в стене незаметная дверца (люк-невидимка) позволит беспрепятственно проверять показания воды, выключать вентиль, а также оценивать состояние труб

Для того чтобы открыть люк-невидимку, достаточно нажать на его середину, после чего магнитный замок отщелкивается, выпуская дверь из рамы. С подробностями устройства различных сантехнических люков ознакомит следующая статья, которую мы советуем прочесть.

Установка люка производится следующим образом:

  1. Еще на предварительном этапе следует определиться с расположением дверцы. Обычно она находится в центре короба или перегородки, что позволяет лучше выдержать симметрию рисунка при облицовке плиткой.
  2. При монтаже каркаса важно оставить нишу (с двух или четырех сторон), размер которой соответствует параметрам люка. После его возведения рама крепится к профилям при помощи длинных саморезов (для них предусмотрены специальные отверстия).  Согласно прилагаемой к набору инструкции к раме крепится дверь и другие детали люка.
  3. Далее выполняется обшивка каркаса гипсокартонными листами, которые накладываются внахлест и на раму люка (ее также следует прикрепить к покрытию саморезами).
  4. По завершению этапа работ гипсокартон и дверца покрывается слоем грунтовки. После высыхания люк и короб покрываются кафелем (одноцветным либо с рисунком). Все швы между плитками покрываются герметиком, после чего конструкция оставляется в покое на два дня для окончательной сушки.

Заключительный этап — прорезка люка, которая выполняется при помощи острого канцелярского ножа, направленного под углом 45 градусов.

Полезные советы по устройству

При обустройстве конструкции важно учесть следующие рекомендации специалистов:

  • Если короб предназначен для маскировки вертикальных труб, разметку следует проводить начиная от пола.
  • Обязательно следует предусмотреть дверцу или люк у вентиля и счетчика для воды.
  • Вне зависимости от материала, используемого для устройства системы, на его внутреннюю поверхность нужно нанести антигрибковое средство, предохраняющее от вредных микроорганизмов.
  • В ванной комнате с повышенным содержанием паров крайне желательно избегать деревянных конструкций: в этом случае следует отдать предпочтение металлическому профилю.
  • Для устройства короба нецелесообразно применять различные виды ДСП, в том числе и водостойкие плиты, поскольку этот материал разбухает под воздействием водяных паров.
  • При креплении конструкции к потолку поперечные детали располагаются на расстоянии 30 сантиметров друг от друга, чтобы обеспечить надлежащую жесткость конструкции.
  • При близко размещенных трубах лучше не возводить отдельные коробы вокруг каждой из них, а создать единую конструкцию для всей коммуникационной системе.

Важно проследить, чтобы короб не касался коммуникаций: минимальное расстояние обшивки от трубы должно составлять 3 сантиметра.

Альтернативой коробу-перегородке могут стать роллеты. Они придают интерьеру стильный вид, а также предоставляют полный доступ к трубопроводам.

Варианты маскировки труб в туалете приведены в статье, полностью посвященной этому вопросу.

Выводы и полезное видео по теме

На представленных ниже видеороликах можно увидеть подробные инструкции по изготовлению короба из наиболее распространенных видов материала: полимерных панелей и листов ГКВЛ.

Видео #1. Как закрыть трубы и инсталляцию гипсокартоном:

Видео #2. Удачное применение панелей ПВХ:

При правильном подборе материала и точном следовании пошаговой инструкции даже начинающий мастер может создать комфортную и стильную конструкцию, которая хорошо впишется в интерьер ванной комнаты.

Расскажите о том, как сооружали короб для труб в собственном санузле. Поделитесь с посетителями сайта полезными технологическими нюансами. Пишите, пожалуйста, в расположенной ниже блок-форме, задавайте вопросы по спорным моментам, публикуйте фото по теме.
