Как выбрать гидравлический трубогиб: виды оборудования и его особенности

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Виктор Китаев
Последнее обновление: Ноябрь 2019

Более предпочтительным инструментом в сравнении с похожими устройствами считается гидравлический трубогиб. Пользовательские предпочтения обусловлены факторами практичности и высокой эффективности гидравлических конструкций.

Между тем модельный ряд гидравлики для сгибания труб удивляет разнообразием конструкций, поэтому даже среди лучших устройств такого вида мастерам-сантехникам приходится выбирать.

В этом материале мы расскажем какими бывают гидравлические трубогибы, разберемся каких правил следует придерживаться при выборе, а также приведем инструкцию по работе с оборудованием.

Виды трубогибов с гидравликой

Все существующие гидравлические трубогибы можно условно разделить на два типа:

  • с механическим приводом;
  • с электрическим приводом.

По габаритам и способу установки они делятся на мобильные и стационарные.

К ручным системам относят инструмент, формирующий силовую тягу исполнительного механизма за счёт мускульной энергии пользователя. Образно этот вариант инструмента выглядит просто: в конструкции присутствует рукоятка насоса гидроцилиндра, которую необходимо вручную приводить в действие.

Автоматические системы исключают применение ручной силы, но каких-то особых сложностей механизации тоже не показывают. Рукоятка насоса на гидроцилиндре попросту заменяется электрическим приводом.

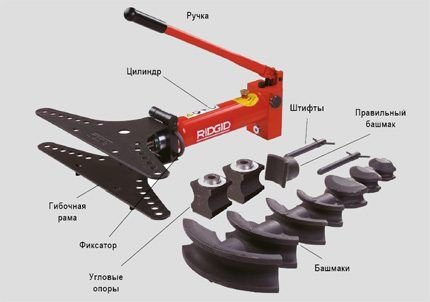

Трубогиб гидравлический ручной
Стандартное конструктивное исполнение трубогиба, оснащённого гидравлическим цилиндром. По такому принципу сконструированы многие модели ручного действия от разных производителей

На таком трубогибе поступательно-возвратные движения штока насоса приводит в действие электрический мотор.

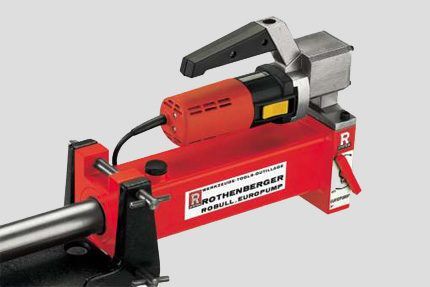

Трубогиб-гидравлический автоматизированный
Модифицированная ручная модель инструмента сгибающего трубы. Вместо рычага под ручное действие здесь используется малогабаритный электродвигатель небольшой мощности

К мобильным конструкциям принадлежат как ручные, так и автоматизированные инструменты. Как правило, это приспособления облегчённые, компактные, удобные для транспортировки.

Но мобильность и компактность устройств несколько ограничивает их технические характеристики.

Мобильный трубогиб с электроприводом
Мобильный инструмент отличают малые габаритные размеры, относительно небольшой вес, возможность подключения к бытовой электросети. Однако есть ограничения по техническим параметрам

Стационарные трубогибы также представлены ручными (рычажными) конструкциями или оснащёнными электроприводом (часто трёхфазным). Здесь уже отмечается достаточно габаритная мощная техника, рассчитанная на выполнение сгиба крепких прочных изделий.

Стационарные конструкции жестко устанавливается в одном месте без возможности их быстрого переноса.

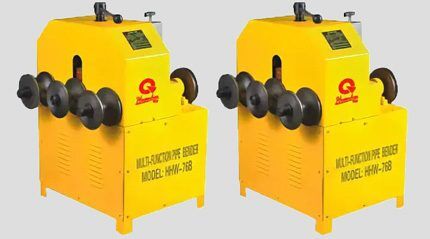

Стационарные трубогибы гидравлика
Стационарные гидравлические трубогибы – это мощные системы, способные гнуть трубы больших диаметров. Применяются, как правило, для промышленно-производственных нужд

Конструктивное исполнение трубогибов

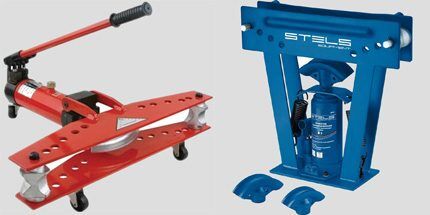

Инструменты с гидравлической силовой тягой по их конструктивному исполнению бывают горизонтальные и вертикальные. Первые конструкции отличаются размещением гидроцилиндра в горизонтальной плоскости. Соответственно, направление силового действия также осуществляется в горизонтальной плоскости.

Для вторых конструкций отличительная черта – вертикальное расположение гидроцилиндра и вертикальное силовое направление.

Модель вертикального трубогиба
Модель вертикального трубогиба с гидравлическим приводом, управляемым вручную. Также есть универсальные конструкции, действующие в обоих положениях

Если в данном случае судить о преимуществах и недостатках с учётом выбора инструмента, за основу следует брать:

  • условия обработки труб;
  • габаритные размеры труб;
  • площадь рабочего помещения;
  • удобства работы с точки зрения пользователя.

А сейчас более подробно о характеристиках.

Технические характеристики и оснащение

Выбор приспособления для сгибания труб, конечно же, разумно делать ещё и с упором на технические возможности инструмента. Немаловажное значение для выбора имеет оснащение дополнительными аксессуарами. Для всех гидравлических и прочих трубогибов главный аксессуар – это рабочие насадки, благодаря которым гнут трубы разного диаметра и профиля.

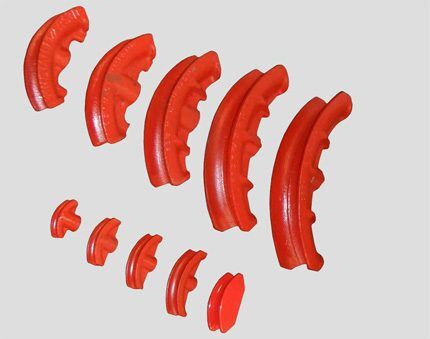

Насадки шаблоны трубогиба
Неотъемлемые рабочие элементы практически каждого трубогиба – башмаки. Их также часто называют шаблонами, определяющими радиус сгиба трубы

В целом, выбирая трубогиб, рекомендуется обратить внимание на следующие характеристики:

  1. Усилие, прилагаемое к силовому штоку.
  2. Расстояние для хода силового штока.
  3. Допустимый угол изгиба.
  4. Число рабочих насадок.
  5. Радиус рабочих насадок.

Дополнительного внимания при выборе гидравлического трубогиба заслуживает также вес конструкции и габаритные размеры.

Усилие, прилагаемое к силовому штоку – это параметр, фактически определяющий несколько моментов, допускающих совершение качественной операции сгиба:

  • жёсткость материала трубы;
  • диаметр трубы;
  • угол загиба.

Усилие (мощность), прилагаемая к силовому штоку трубогиба на гидравлике, измеряется в килоньютонах (в килограммах или в тоннах). В зависимости от конструктивного исполнения, гидравлические цилиндры трубогибов способны создавать давление  от 5000 до 20000 кг. Это тоже следует иметь в виду, выбирая инструмент для работы трубами.

Вертикальный трубогиб 12 тонн
Двенадцатитонный трубогиб с гидравлическим приводом. Имеется в виду не масса конструкции, а усилие мощностью в 12 тонн, которое создаёт гидроцилиндр инструмента

Жёсткость трубы напрямую зависит от структуры материала и технологии производства. По сути, не обязательно вычислять степень жёсткости. Достаточно определить толщину стенки трубы, чтобы сопоставить степень жёсткости с рабочим давлением трубогиба. К примеру, инструмент, дающий усилие на силовом штоке в 10 тонн, рассчитан на сгиб стальных труб с толщиной стенки до 5 мм.

Большинство гидравлических приспособлений поддерживают обработку труб, имеющих условный диаметр прохода 1/2 – 2 дюйма (15 – 50 мм). Но есть также конструкции, сгибающие стальные круглые и профильные трубы больших диаметров. Возможности трубогиба сгибать изделия с большим проходным диаметром обычно определяются габаритными размерами инструмента и параметрами усилия на силовом штоке.

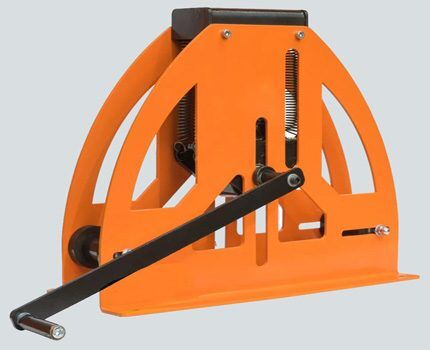

Сталекс ручной гидравлический
Уникальный инструмент от фирмы Stalex, при помощи которого возможен сгиб трубы на угол до 180º. Редкие конструкции обладают такими возможностями

Промышленные ручные и автоматизированные механизмы с гидравликой большинством моделей обеспечивают сгиб под углом от 0 до 90º. Этой величины вполне достаточно для многих вариаций монтажа при обустройстве водопроводов и прочих коммуникаций. Однако при необходимости есть возможность выбрать инструмент с углом сгиба до 180º. Наглядный пример (будет рассмотрен ниже) – разработка компании Stalex в образе модели HB-12.

Краткий обзор промышленных конструкций

Выбор промышленных моделей можно сфокусировать, к примеру, на продуктах отечественных компаний. Но изделия зарубежного производства тоже заявляют о себе достаточно активно.

Бюджетные ручные варианты

Гидравлическому трубогибу серии ТГ доступны трубы диаметром от 15 до 50 мм с толщиной стенки до 4,5 мм. Аппарат легко сгибает изделия на угол до 90º за счёт создаваемого на силовом штоке усилия в 12 тонн. Простейшая конструкция и качественные материалы – залог длительной службы этого приспособления. Предназначается для работы с круглыми трубами.

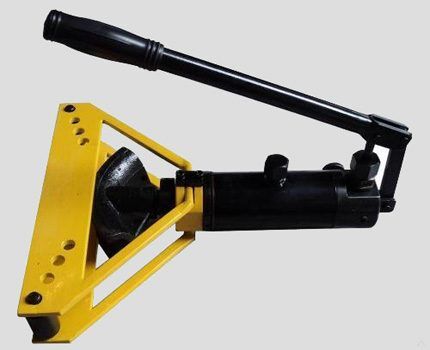

Ручной инструмент для гибки труб ТГ-1
Простой по исполнению трубогиб из серии ТГ, но при этом инструмент обладает впечатляющими техническими параметрами

Не менее интересной выглядит ещё одна разработка от фирмы Stalex. По техническим возможностям трубогиб HB-12 не уступает моделям ТГ. Этот аппарат рассчитан на работу с трубами, имеющими толщину стенки не больше 2,5 – 4,0 мм.

Основное предназначение – обработка круглых труб, но также поддерживается работа с профилем. Конструкцию весом всего 40 кг рекомендуется внимательно изучить владельцам частных хозяйств. Для применения в бытовых условиях это удачный выбор.

Трубогиб гидравлический на 180 градусов
Популярный гидравлический инструмент компании Stalex в работе. Универсальность механизма позволяет гнуть круглые и профильные трубы. Особенность инструмента – работа в горизонтальном и вертикальном положении

Следующий претендент на выбор – ручной вертикальный гидравлический инструмент «Зубр», создающий усилие на штоке до 10 тонн. Модель сгибает трубы диаметром 15 – 76 мм с толщиной стенки до 5 мм.

Угол сгиба до 90º легко создаётся без дополнительного нагрева трубы. Комплектуется четырьмя запасными роликами и рабочими насадками в количестве 8 штук.

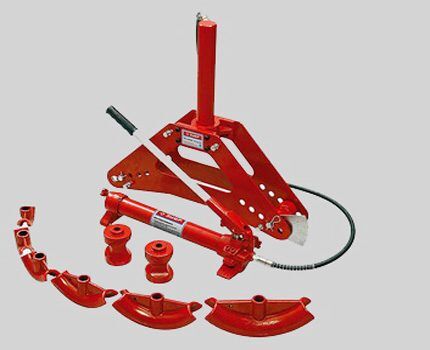

Зубр гидравлический для труб
Приспособление с гидравликой для сгиба труб от фирмы «Зубр». Особенность конструкции: разборка на отдельные детали, что удобно для транспортировки инструмента

Горизонтальная конструкция трубогиба SWG-2 производства Renza позиционируется оптимальным выбором для жилищно-коммунальной сферы. На монтаже трубопроводов разного назначения этот инструмент незаменим.

Сгибает трубы до 50 мм по внешнему диаметру под углом до 90º. Расстояние хода силового штока 250 мм.

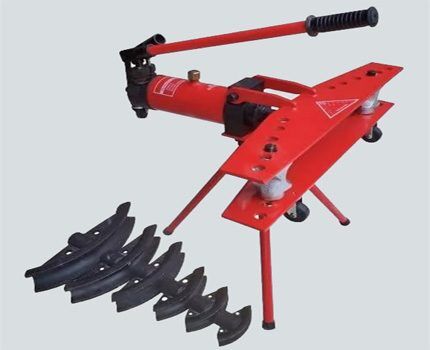

Горизонтальный инструмент SWG для сгиба труб
Удобная конструкция ручного инструмента, сгибающего трубы за счёт усилия, созданного гидроцилиндром. Скромные габариты модели SWG оптимальны для работы в условиях небольших хозяйств

Для удобства эксплуатации инструмент дополнен треножной подставкой и колесами. Предназначено устройство для сгиба круглых труб.

Дорогие автоматизированные устройства

Оснащённый электромотором инструмент Ridgid – продукт производства США, выбор вполне обоснованный, если речь идёт о промышленном применении. Продукты компании представлены серией конструкций (три серийных разработки), каждая из которых обладает своими преимуществами.

Это один из тех эффективно действующих инструментов, которые позволяют делать сгибы под углами до 180º при помощи специальных башмаков. Несмотря на приличный вес (75 – 110 кг), приспособление относится к универсальному переносному оборудованию.

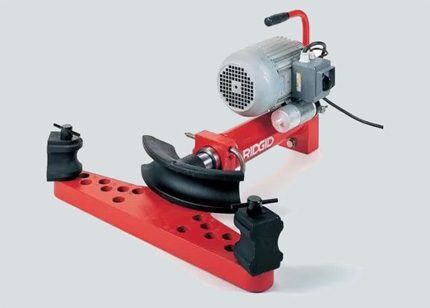

Электрогидравлический трубогиб ридгид
Инструмент американских производителей, дополненный для удобства работы электрическим мотором. Производится в трёх вариантах исполнения

Практически похожую конструкцию имеет разработка французских инженеров из компании Virax. Устройство с электрическим приводом (однофазным) предназначено для работы с трубами наружного диаметра 12 – 50 мм.

Гидравлический цилиндр обеспечивает усилие на штоке, равное 8 тоннам. Максимально возможный угол сгиба может составлять 90º.

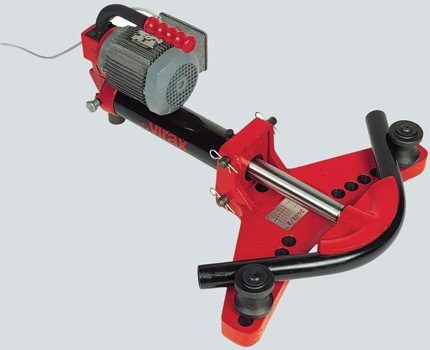

Виракс - гидравлика с двигателем трубогиб
Вариант трубогиба с гидравликой, разработанный французскими инженерами из Virax. Модель «арбалетного» типа хорошо зарекомендовала себя на практике

Этот список логично также дополнить немецким инструментом – продуктом компании Rothenberger. Для выбора универсального мобильного трубогиба с электроприводом инструмент подходит без лишних слов. Удобное и нужное техническое средство на стройке, в системе ЖКХ, в хозяйстве газоснабжения и др.

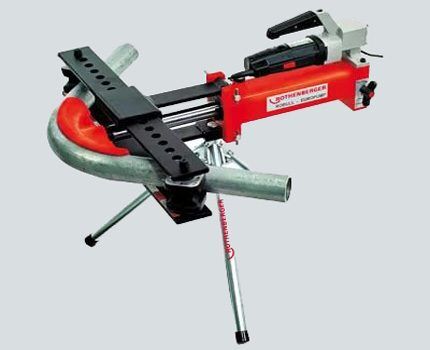

robull me трубогиб гидравлика ротенберг
Инструмент с электромотором, сделанный известной немецкой компанией Rothenberger. Особенность конструкции: малогабаритный двигатель небольшой мощности

Модель Robull Me от Rothenberger обеспечивает сгиб с радиусом до 90º для металлических труб диаметром 3/8 – 2 дюйма. Мощность электродвигателя – 900 Вт, при мощности гидроцилиндра 150 кН (15 000 кг).

Конструкция оснащается механизмом автоматического возврата поршня гидроцилиндра. Объём заправляемого гидравлического масла – 1 л. В комплекте есть установочная тренога, два гибочных шаблона. Предлагаются две модификации устройства – с открытой и закрытой рамой.

При желании, трубогиб можно соорудить своими руками. А как это сделать можно прочесть здесь.

Инструкция по работе с трубогибом

Процесс выполнения  работы несложный и, тем не менее, требующий соблюдения последовательности действий и некоторых технических особенностей.

К примеру, работа с применением инструмента от компании Rothenberger выполняется следующим образом:

  1. Нужно подготовить трубогиб – закрепить гибочную раму на корпусе гидроцилиндра входящими в комплект распорными болтами.
  2. Приподнять верхнюю часть рамы и установить боковые шаблоны под конкретные параметры сгиба.
  3. Расположить боковые шаблоны на равном расстоянии относительно оси гидроцилиндра.
  4. Выполнить операцию сгибания трубы.

Учитывая высокий уровень мощности, создаваемой гидравликой, правильному (симметричному) расположению шаблонов следует уделять особое внимание. Малейший перекос может стать причиной повреждения инструмента.

Рекомендуем также ознакомиться с технологическими тонкостями гибки металлических труб. Они подробно изложены в этом материале.

Пользуясь трубогибом, нельзя забывать о техническом обслуживании приспособления. Очистка гидроцилиндра от пыли и грязи, контроль уровня гидравлической жидкости, своевременная замена (очистка) рабочего фильтра, проверка клапанов – это обязательные процедуры ТО, исполняемые периодически.

Выводы и полезное видео по теме

В видеоролике представлена информация о конструкционных особенностях трубогибов и нюансах работы с разными моделями:

Какой вид инструмента лучше: горизонтальный, вертикальный, мобильный, стационарный – однозначно определить сложно. Сам пользователь обычно выбирает конфигурацию инструмента, исходя из условий его применения. Между тем среди ассортимента гидравлических трубогибов всё чаще появляются универсальные конструкции. Появление таких моделей фактически снимает вопрос выбора по каким-то определённым параметрам.

Если у вас есть опыт использования гидравлического оборудования для гибки труб, поделитесь им с нашими читателями. Расскажите, какую модель трубогиба используете, довольны ли его работой? Пожалуйста, оставляйте комментарии в блоке под статьей. Там же вы можете задать интересующие вопросы по теме статьи.
