Максимальной отдачи от системы обогрева можно добиться при эксплуатации комплекса различных отопительных приборов. Например, если наряду с традиционными радиаторами использовать СТП (систему теплого пола) – эффективный обогревающий вариант, который многие устанавливают самостоятельно.
В предложенной нами статье подробно разобрано, как уложить теплый пол под ламинат на бетонный пол. Мы привели распространенные и простые решения, популярные в среде практичных хозяев. Самостоятельные домашние мастера у нас найдут руководства по сборке и подключению.
Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.
Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.
Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло
Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:
качественный ламинат, который со временем не деформируется от высокой температуры;
элементы теплого пола, максимально подходящего для конкретных условий.
Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.
При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер.
Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.
На чем основан выбор системы теплого пола
Поскольку бетонное основание и ламинат предоставляют максимальную свободу в выборе СТП, рассмотрим всевозможные варианты. В зависимости от выбора источника энергии для питания нагревательных элементов системы, выделяют две большие категории ТП: водяные и электрические.
Водяные монтируют и на бетонный пол, и на настильный. Настил бывает деревянным и полистирольным, но мы рассмотрим только систему с цементной стяжкой. Электрические чаще всего делят на три вида, однако существуют и другие классификации, более детальные.
К основным видам СТП с питанием от электроэнергии относят стержневой, кабельный и пленочный виды. Они прекрасно сочетаются с ламинатом, но в некоторых случаях требуется монтаж дополнительного выравнивающего слоя (например, фанеры)
При выборе того или иного вида опираются на характеристики систем и личные предпочтения. Стоимость также играет важную роль, поэтому следует сделать предварительные расчеты. Предположим, пленочные СТП дороги, но их часто кладут прямо под финишное покрытие, что снижает общую стоимость материалов для создания многослойного «пирога».
Рассмотрим различные виды систем, чтобы понять принципиальную разницу между ними.
С учетом стоимости материала, условий укладки и производительности систем лучшими для монтажа под ламинат признаны три варианта: водяной пол в стяжку, пленочный под финишное покрытие и греющий электрокабель, также замурованный в стяжку.
Инструкция по обустройству водяной СТП
Для индивидуального жилья предпочтительна водяная система. Она позволяет экономить электричество и использовать для нагрева пола тот же теплоноситель, что поступает в радиаторы. Конечно, сооружаются они по коллекторной схеме, при которой пол в каждой комнате получает теплоноситель практически равной температуры.

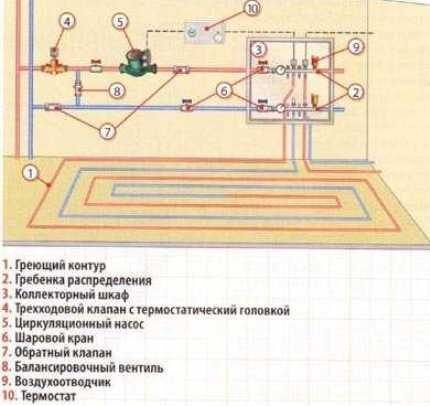

Схема подключения СТП. Кроме греющего контура, для устройства которого обычно применяют трубный материал из сшитого полиэтилена PE-X, потребуется комплект оборудования для регулировки
Предположим, что черновой бетонный пол уже готов, и необходимо монтировать СТП в отдельном помещении. При этом ее нужно врезать в готовую систему подачи теплоносителя, обеспечить возможность быстрого отключения.
Шаг 6 – установка оборудования для регулировки подачи теплоносителя
Шаг 7 – установка металлических маяков
Шаг 8 – укладка стяжки на трубы
Для приготовления цементного раствора, которым будет заливаться стяжка водяного пола, используют или готовую, или самодельную смесь. Идеальным вариантом считается бетон марки М300.
Правильное приготовление раствора, по инструкции, исключает рассыхание и возможное появление трещин и пустот. Если поверхность стяжки не идеально гладкая, после высыхания можно залить слой самовыравнивающейся смеси толщиной 3-5 мм.
Как сделать электрический теплый пол?
Электрополы рекомендуется обустраивать горожанам, предпочитающим пользоваться комбинированной системой отопления. Централизованная сеть не всегда оправдывает надежды жильцов квартир в многоэтажных домах.
А вот дополнительный эффективный обогрев помогает пережить холода или создать комфортную обстановку в детских комнатах или в других помещениях, в которых уложен ламинат.
Вариант подключения кабельной системы к терморегулятору и защитному автомату. Для создания контура можно использовать один или несколько кабелей, сделав разводку в соединительной коробке
Рекомендуем использовать проверенные готовые системы. Их характеристики протестированы изготовителем, поэтому не нужно делать сложные расчеты, достаточно выбрать модель по конкретным требованиям мощности или площади нагрева. В качестве примера монтажа предлагаем фотоинструкцию по установке СТП с двухжильным кабелем марки Electrolux.
Шаг 2 – подготовка участка для фиксации терморегулятора
Шаг 3 – уборка и грунтовка бетонного основания
Шаг 4 – укладка теплоизоляционного слоя и монтажной ленты
Шаг 5 – монтаж нагревательных контуров
Шаг 6 – установка температурного датчика
Шаг 7 – монтаж на стену терморегулятора
Шаг 8 – заливка кабеля стяжкой
Кроме простейших терморегуляторов с механическим управлением существуют программируемые модели, максимально удобные для использования в быту. Нажатием пары кнопок можно настроить прогрев помещения по времени суток и даже по определенным часам. Таким образом, происходит значительная экономия электроэнергии.
Порядок монтажа пленочной системы
Если говорить о самостоятельном монтаже, то пленочный пол имеет два весомых преимущества: для его укладки требуется совсем немного времени (опытные строители справляются за 1 час), укладку ламината производят непосредственно на нагревательные элементы, минуя выравнивающий слой.
Если в качестве декоративного финишного покрытия применять мягкие по структуре ковролин или линолеум, то дополнительно потребуется выравнивающий слой из фанеры.
Схема подключения СПТП достаточно проста: каждый модуль соединяется парой проводов с терморегулятором, который, в свою очередь, связан с силовой линией
Обычно укладка отражающего материала, который служит подложкой, производится прямо на бетонное основание. На представленной фотоинструкции бетон закрыт фанерой, так как пол не слишком ровный. Вместо фанеры можно использовать самовыравнивающуюся стяжку – технолгия укладки от этого не меняется.
Шаг 2 – настил теплоотражающего материала типа Изолон
Шаг 3 – склеивание полос скотчем
Шаг 4 – монтаж пленочных нагревательных элементов
Шаг 5 – установка монтажных зажимов
Шаг 6 – подключение электрических проводов
Шаг 7 – подключение терморегулятора и термодатчика
Шаг 8 – монтаж защитной пленки
Выступающие места соединений, которые могут усложнить укладку ламината, заглубляют путем вырезания в подложке небольшие отверстий.
В отличие от водяного и даже кабельного аналога устройство пленочного пола производится быстро и легко. Используя инструкции и схемы, с присоединением проводов справится даже новичок – именно по этой причине пленочные системы любят приобретать владельцы квартир, далекие от строительной сферы.
Правила укладки ламината
Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината.
Для самостоятельного монтажа лучше всего подходит замковая система «CLICK», в основе которой лежит простое защелкивание.
Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей
Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.
Шаг 1 – контрольное тестирование системы нагрева пола
Шаг 2 – монтаж защитного покрытия
Шаг 3 – начало укладки ламината
Шаг 4 – соединение отдельных деталей по торцу
Шаг 5 – обустройство деформационных швов
Шаг 6 – соединение деталей по длинной стороне
Шаг 7 – монтаж крепежа для плинтуса
Шаг 8 – монтаж плинтуса
Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.
Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.
С устройством теплых полов по деревянному основанию ознакомит следующая статья, всесторонне рассматривающая вопросы выбора системы, проектирования и реализации проекта.
Выводы и полезное видео по теме
Чтобы поближе познакомиться с процессом монтажа теплого пола и узнать, как избежать грубых ошибок, предлагаем посмотреть полезное видео.
Практические рекомендации по устройству ТП под ламинат:
Советы по монтажу пленочного пола в деревянном доме:
Как сделать бетонное основание – «черновую стяжку»:
Инструкция по монтажу СТП, установке терморегулятора и укладке ламината:
И монтаж СТП, и укладку ламината можно выполнить самостоятельно. Дорогостоящих инструментов для этого покупать не нужно, знания особых технологий также не пригодятся.
Новичкам рекомендуем начать с пленочного пола, а более опытные домашние мастера справятся и с водяной системой. Но не забывайте, что вне зависимости от выбранного вида СТП необходимо сделать предварительные расчеты.
