Система отопления с естественной циркуляцией: распространенные схемы водяных контуров

Сооружение автономной сети отопления гравитационного типа выбирают, если нецелесообразно, а иногда и невозможно установить циркуляционный насос или подключиться к централизованному электроснабжению.

Такая система обходится дешевле в обустройстве и полностью независима от электричества. Однако ее работоспособность во многом зависит от точности проектирования.

Чтобы система отопления с естественной циркуляцией функционировала бесперебойно, необходимо рассчитать ее параметры, правильно установить компоненты и обоснованно выбрать схему водяного контура. Мы поможем в решении этих вопросов.

Мы описали главные принципы работы гравитационной системы, привели советы по выбору трубопровода, обозначили правила сборки контура и размещения рабочих узлов. Отдельное внимание мы уделили особенностям проектирования и функционирования одно- и двухтрубной схемам отопления.

Принципы процесса естественной циркуляции

Процесс движения воды в контуре отопления без применения циркуляционного насоса происходит в силу естественных физических законов.

Понимание природы этих процессов позволит грамотно разработать проект системы отопления для типовых и нестандартных случаев.

Максимальная разность гидростатического давления

Основное физическое свойство любого теплоносителя (воды или антифриза), которое способствует его движению по контуру при естественной циркуляции – уменьшение плотности при увеличении температуры.

Плотность горячей воды меньше, чем холодной и поэтому возникает разница в гидростатическом давлении теплого и холодного столба жидкости. Холодная вода, стекая к теплообменнику, вытесняет горячую вверх по трубе.

Движущей силой воды в контуре при естественной циркуляции является перепад гидростатического давления между холодным и горячим столбами жидкости

Отопительный контур дома можно условно разделить на несколько фрагментов. По «горячим» фрагментам вода направляется вверх, а по «холодным» – вниз. Границами фрагментов являются верхняя и нижняя точка системы отопления.

Главной задачей при моделировании системы с естественной циркуляциейводы является достижение максимально возможной разницы между давлением столба жидкости в «горячем» и «холодном» фрагментах.

Классическим для естественной циркуляции элементом водяного контура является коллектор разгона (главный стояк) – вертикальная труба, направленная вверх от теплообменника.

Коллектор разгона должен иметь максимальную температуру, поэтому его утепляют на всей протяженности. Хотя, если высота коллектора не велика (как для одноэтажных домов), то можно не проводить утепление, так как вода в нем не успеет остыть.

Обычно систему проектируют таким образом, чтобы верхняя точка коллектора разгона совпадала с верхней точкой всего контура. Там устанавливают выход на бак-расширитель открытого типа или клапан для отвода воздуха, если используют мембранный бак.

Тогда длина «горячего» фрагмента контура является минимально возможной, что приводит к уменьшению теплопотерь на этом участке.

Также желательно, чтобы «горячий» фрагмент контура не сочетался с длительным участком, транспортирующим остывший теплоноситель. В идеале нижняя точка водяного контура совпадает с нижней точкой теплообменника, помещенного в устройство нагрева.

Чем ниже в системе отопления расположен котел, тем меньше гидростатическое давление столба жидкости в горячем фрагменте контура

Для «холодного» сегмента водяного контура тоже есть свои правила, увеличивающие давление жидкости:

• чем больше теплопотери на «холодном» участке отопительной сети, тем ниже температура воды и больше ее плотность, поэтому функционирование систем с естественной циркуляцией возможно только при значительной теплоотдаче;
• чем больше расстояние от нижней точки контура к подключению радиаторов, тем больше участок столба воды с минимальной температурой и максимальной плотностью.

Чтобы обеспечить выполнение последнего правила, часто печь или котел устанавливают в самой нижней точке дома, например, в подвале. Таким размещением котла обеспечивают максимально возможное расстояние между нижним уровнем радиаторов и точкой входа воды в теплообменник.

Однако высота между нижней и верхней точками водяного контура при естественной циркуляции не должна быть слишком большой (на практике не более 10 метров). Печь или котел, нагревают только теплообменник и нижнюю часть коллектора разгона.

Если этот фрагмент незначителен относительно всей высоты водяного контура, то падение давления в «горячем» фрагменте контура будет несущественным и процесс циркуляции не будет запущен.

Использование систем с естественной циркуляции для двухэтажных строений вполне оправдано, а для большей этажности будет необходим циркуляционный насос

Минимизация сопротивления движению воды

При проектировании системы с естественной циркуляцией необходимо учитывать скорость движения теплоносителя по контуру.

Во-первых, чем быстрее скорость, тем быстрее будет происходить передача тепла по системе «котел – теплообменник – водяной контур – радиаторы отопления – помещение».

Во-вторых, чем быстрее скорость жидкости через теплообменник, тем меньше вероятность ее закипания, что особенно важно при печном отоплении.

Закипание воды в системе может обойтись очень дорого – стоимость демонтажа, ремонта и обратной установки теплообменника требует много времени и средств

В системах отопления с принудительной циркуляцией скорость движения воды в основном зависит от параметров циркуляционного насоса.

При водяном отоплении с естественной циркуляцией скорость зависит от следующих факторов:

• разницы давления между фрагментами контура в нижней его точке;
• гидродинамического сопротивления отопительной системы.

Способы обеспечения максимальной разницы давления были рассмотрены выше. Гидродинамическое сопротивление реальной системы не поддается точному расчету по причине сложной математической модели и большого числа входящих данных, точность которых трудно гарантировать.

Тем не менее, существуют общие правила, соблюдение которых позволит уменьшить сопротивление отопительного контура.

Основным причинами снижения скорости движения воды являются сопротивление стенок труб и присутствие сужений из-за наличия фитингов или запорной арматуры. При небольшой скорости потока сопротивление стенок практически отсутствует.

Исключение составляют длинные и тонкие трубы, характерные для отопления с помощью теплого пола. Как правило, для него выделяют отдельные контуры с принудительной циркуляцией.

При выборе типов труб для контура с естественной циркуляцией придется учитывать наличие технических сужений при монтаже системы. Поэтому металлопластиковые трубы использовать при естественной циркуляции воды нежелательно по причине соединения их фитингами, со значительно меньшим внутренним диаметром.

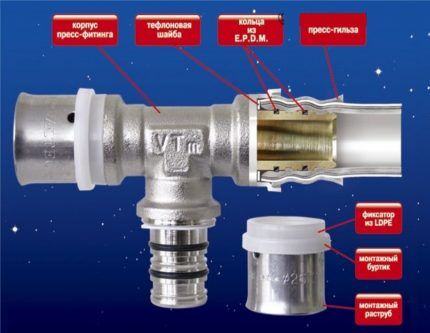

Фитинги металлопластиковых труб несколько сужают внутренний диаметр и являются серьезной преградой на пути воды при слабом напоре (+)

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

• снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
• появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к. закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику — устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.

На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.

Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Однотрубные и двухтрубные схемы отопления

При разработке схемы отопления дома с естественной циркуляцией воды возможно проектирование как одного, так и нескольких отдельных контуров. Они могут существенно отличаться друг от друга. Вне зависимости от длины, количества радиаторов и других параметров, их выполняют по однотрубной или двухтрубной схеме.

Контур с использованием одной магистрали

Систему отопления с использованием одной и той же трубы для последовательного подвода воды к радиаторам называют однотрубной. Самым простым однотрубным вариантом является отопление металлическими трубами без использования радиаторов.

Это наиболее дешевый и наименее проблемный способ решения обогрева дома при выборе в пользу естественной циркуляции теплоносителя. Единственный значимый минус – внешний вид громоздких труб.

При самом экономном варианте однотрубной схемы с радиаторами отопления, горячая вода последовательно протекает через каждое устройство. Здесь необходимо минимальное количество труб и запорной арматуры.

По мере прохождения теплоноситель остывает, поэтому последующие радиаторы получают воду более холодную, что необходимо учитывать при расчете количества секций.

Простая однотрубная схема (вверху) требует минимального количества монтажных работ и вложенных средств. Более сложный и затратный вариант внизу позволяет отключать радиаторы без остановки всей системы

Самым эффективным способом подключения приборов отопления к однотрубной сети считается диагональный вариант.

Согласно этой схеме контуров отопления с естественным типом циркуляции горячая вода поступает в радиатор сверху, после охлаждения отводится через расположенный внизу патрубок. При прохождении подобным образом нагретая вода отдает максимальное количество тепла.

При нижнем подключении к батарее как входного патрубка, так и выходного, теплоотдача существенно уменьшается, потому что нагретому теплоносителю надо пройти максимально длинный путь. Из-за значительного остывания в подобных схемах не используются батареи с большим количеством секций.

«Ленинградка» характеризуется внушительными теплопотерями, которые необходимо учитывать при расчете системы. Плюс ее в том, что при использовании запорных вентилей на входном и выходном патрубке приборы выборочно можно отключать для ремонта без остановки отопительного цикла (+)

Отопительные контуры с подобным подключением радиаторов получили название «Ленинградка«. Несмотря на отмеченные потери тепла, им отдают предпочтение в обустройстве систем квартирного отопления, что обусловлено более эстетичным видом прокладки трубопровода.

Существенным недостатком однотрубных сетей является невозможность отключить одну из секций отопления без прекращения циркуляции воды по всему контуру.

Поэтому обычно применяют модернизацию классической схемы с установкой «байпаса» для обхода радиатора с помощью ответвления с двумя шаровыми кранами или трехходовым краном. Это позволяет регулировать подачу воды к радиатору, вплоть до полного его отключения.

Для двух и более этажных строений применяют варианты однотрубной схемы с вертикальными стояками. В этом случае распределение горячей воды более равномерное, чем при горизонтальных стояках. К тому же вертикальные стояки менее протяженные и лучше вписываются в интерьер дома.

Однотрубную схему с вертикальной разводкой успешно применяют при обогреве двухэтажных помещений с использованием естественной циркуляции. Представлен вариант с возможностью отключения верхних радиаторов

Вариант с применением обратной трубы

Когда одну трубу используют для подачи горячей воды к радиаторам, а вторую – для отвода охлажденной к котлу или печи, такую схему отопления называют двухтрубной. Подобную систему при наличии радиаторов отопления используют чаще, чем однотрубную.

Она более дорогая, так как требует монтажа дополнительной трубы, но имеет ряд значимых преимуществ:

• более равномерное распределение температуры подаваемого к радиаторам теплоносителя;
• проще выполнить расчет зависимости параметров радиаторов от площади отапливаемого помещения и необходимых значениях температуры;
• эффективней регулировка подачи тепла к каждому радиатору.

В зависимости от направления движения охлажденной воды относительно горячей, двухтрубные системы подразделяют на попутные и тупиковые. В попутных схемах движение охлажденной воды происходит в том же направлении, что и горячей, поэтому длина цикла для всего контура совпадает.

В тупиковых схемах, охлажденная вода движется навстречу горячей, поэтому для разных радиаторов длины циклов оборота теплоносителя отличаются. Так как скорость в системе небольшая, то и время нагрева может существенно отличаться. Те радиаторы, у которых длина цикла круговорота воды меньше, будут нагреты быстрее.

При выборе тупиковой и попутной схем отопления исходят в первую очередь из удобства проведения обратной трубы

Существует два типа расположения подводки относительно радиаторов отопления: верхняя и нижняя. При верхней подводке труба, подающая горячую воду, располагается выше радиаторов отопления, а при нижней подводке – ниже.

При нижней подводке возможно удаление воздуха через радиаторы и отсутствует необходимость проведения труб поверху, что хорошо с позиции дизайна помещения.

Однако без коллектора разгона перепад давления будет гораздо меньше, чем при использовании верхней подводки. Поэтому нижнюю подводку при отоплении помещений по принципу естественной циркуляции практически не применяют.

Выводы и полезное видео по теме

Организация однотрубной схема на основе электрокотла для небольшого дома:

Работа двухтрубной системы для одноэтажного деревянного дома на основе твердотопливного котла длительного горения:

Использование естественной циркуляции при движении воды в отопительном контуре требует точных расчетов и технически грамотного выполнения монтажных работ. При выполнении этих условий система отопления будет качественно нагревать помещения частного дома и избавит хозяев от шума насоса и зависимости от электроэнергии.

Если возникли вопросы по теме или есть желание поделиться личным опытом по организации и эксплуатации отопительной системы гравитационного типа, пожалуйста, оставляйте комментарии к этой статье. Блок для обратной связи расположен ниже.
