Стальные радиаторы отопления: разновидности, характеристики и преимущества батарей

Одной из приоритетных составляющих уюта помещения является комфортная температура, достижение и поддержание которой было бы невозможным без наличия качественных батарей. Самыми востребованными считаются стальные радиаторы отопления, отличающиеся хорошей тепловой инерцией, высокой надежностью и теплоотдачей.

На рынке представлены разные модификации таких батарей. Прежде чем выбрать подходящий вариант, необходимо разобраться в конструктивных и эксплуатационных особенностях каждого вида, согласны?

В статье подробно изложены преимущества и недостатки стальных радиаторов разного типа, описаны способы подключения отопительных приборов и приведены рекомендации по их выбору.

Чтобы облегчить задачу, мы подготовили обзор отечественных и зарубежных производителей, чья продукция зарекомендовала себя с положительной стороны и пользуется стабильным спросом у покупателей.

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.

На рынке отопительного оборудования большим спросом пользуются следующие варианты:

• алюминиевые;
• биметаллические;
• чугунные;
• медные;
• стальные.

Алюминиевым приборам присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.

Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска

Биметаллические радиаторы– это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.

Чугунное оборудование характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.

Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.

Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.

Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.

Основные виды стальных радиаторов

Сталь идеально подходит для изготовления радиаторов, благодаря гибкости, прочности, пластичности, износостойкости. Эти приборы могут отличаться своей формой и конструкцией. По принципу устройства их можно разделить на трубчатые и панельные.

Что касается трубчатых стальных радиаторов, то они состоят из прямоугольных или круглых труб, а панельные – из 1-2-3 панелей. Для принятия решения по выбору оптимального типа отопительного прибора нужно полностью разобраться с техническими и конструкционными особенностями каждого из них.

Панельные приборы отопления

Панельные приборы успешно сочетают в себе функции конвектора и радиатора, отличаются до примитивности простой и эффективной конструкцией.

Особенности панельных радиаторов

Стальные батареи панельного типа представлены в виде двух, соединенных сваркой, пластин. Благодаря соединению создается герметичное пространство для циркуляции теплоносителя. Использование точечной сварки обеспечивает высокую надежность сварного шва.

Стальной радиатор панельного типа легко вписывается в интерьер любого помещения

При контакте практически с любым видом теплоносителя сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.

Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:

• катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
• анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
• погружение – стальные приборы просто погружаются в окрашивающую смесь.

Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.

Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.

Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер

Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С

При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – давление в системе составляет 9 бар.

Габариты стальных отопительных приборов панельного типа могут значительно отличаться

Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные гидроудары в системе — повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.

Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.

Мощность отопительных приборов

Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.

А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.

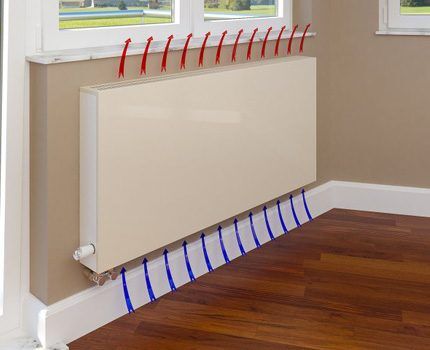

Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу

Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.

Они, при максимальном размере в 3 м, имеют следующие характеристики:

• VKO 11 имеет одну панель с конвектором в 3,15 кВт;
• VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
• VKO 22 — две панели с двумя конвекторами в 6,25 кВт.

Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.

Подробная информация по расчету мощности батарей и определению их количества приведена в этой статье.

Способы подключения батарей

На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать схему подключения, так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.

Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.

При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол

Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов — при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Особенности трубчатых батарей

Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.

Характеристики трубчатых приборов

При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.

Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения

Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.

Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.

Трубчатым радиаторам присущи следующие технические характеристики:

• рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
• способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
• большой выбор габаритов — глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
• для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
• наличие отводов для бокового и нижнего подключения.

Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м² площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри — для этих целей подойдет кран Маевского.

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

Производители стальных приборов

На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.

Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой

Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.

Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:

• Лидея;
• Prado;
• Конрад.

Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.

Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.

Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.

Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.

Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.

Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.

Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества

Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.

Выводы и полезное видео по теме

Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:

Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:

Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.
