Как сделать искрогаситель на дымоход своими руками: пошаговое руководство

Индивидуальное отопление помимо преимуществ имеет существенный недостаток – опасность возгорания. Риск пожара значительно увеличивается, когда в процессе топки достигается высокая температура, а огненные искры с большой силой вылетают из трубы.

Именно с этой проблемой поможет справиться искрогаситель на дымоход — устройство препятствует распространению опасных искр. Прибор имеет простую конструкцию, поэтому сделать его и установить вполне реально самостоятельно.

Мы подскажем, как устроен искрогаситель, опишем особенности разных моделей, приведем пошаговый инструктаж по изготовлению и креплению элемента. Изложенная информация поможет выполнить все работы самостоятельно, сэкономив средства на покупке готового изделия и вызове мастера.

Пару слов о строении и работе прибора

Гаситель искр, поставленный на дымоход, станет настоящей находкой, особенно, если дом или банька расположены рядом с лесом. Ведь раскаленные искры в ветреную погоду могут с легкостью преодолеть 300-метровую дистанцию до близстоящей сосны.

А это прямая угроза пожара, от которой следует застраховать себя и свое имущество, поставив защитный прибор на дымоход.

Зачем нужен гаситель искр

Прибор для гашения искр необходим, если для кровли были использованы материалы, которые могут легко загореться при попадании на них искры. Конечно, такое декоративное покрытие – это не лучший выбор. Но, на практике часто пренебрегают безопасностью, чтобы реализовать оригинальную дизайнерскую задумку.

Искрогаситель нужен, если на участке придомовой территории расположено здание бани, сауны или прочего сооружения, где планируется разогрев до высокой температуры. Дерево, из которого изготавливают стены бани, может с легкостью загореться от случайной искры.

Хорошо, когда для кровли выбирают жаропрочный материал, который способен выдержать неоднократное столкновение с огненными искрами

И конечно же, когда в доме оборудована частная система отопления и горячего водоснабжения. Здесь котел будет разогреваться до высокой температуры, чтобы обеспечить потребности в тепле и горячей воде. Без установки гасителя искр при обустройстве дымохода здесь не обойтись.

При разогревании котла образуется сильный жар, а искры по прямому дымоходу легко вылетают на улицу, образуя захватывающе-ужасное зрелище

Строение и принцип работы искрогасителя

Прибор для гашения искр имеет простое строение и понятный принцип работы. В зависимости от модели искрогасителя будет отличаться его строение и внешний вид.

Но, во всех вариантах общим будет наличие металлического элемента, выполненного из сетки или цельного листа. Также, имеется основание, на которое крепятся все остальные детали и крышка, препятствующая свободному вылету искр.

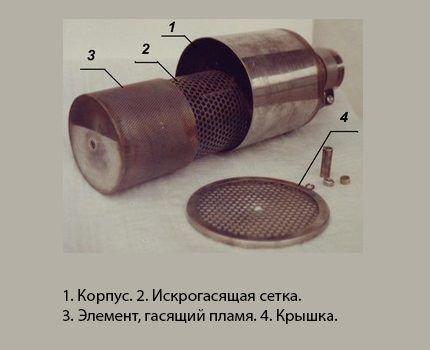

Составные элементы: 1 — корпус, 2 — сетка, 3 — элемент подавления искры, 4 — крышка. Прибор для разбивания и гашения искр может иметь различное строение. А роль искрогасителя может выполнять как сетка, так и цельная металлическая пластина (+)

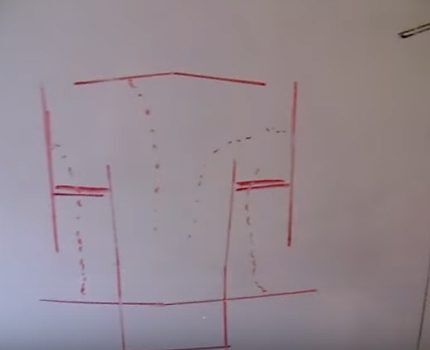

Принцип работы искрогасителя состоит в том, чтобы препятствовать свободному движению искр, летящих по трубе дымохода. Этому способствует его строение, обеспечивающее многократное изменение направления движения искры, натыкающейся на различные препятствия.

Так, ударившись о металлическую сетку с мелкими ячейками, искра разбивается, ее скорость уменьшается, а направление движения меняется. При повторном столкновении с очередным препятствием с металлической поверхностью конструкции, искра и вовсе может погаснуть, так и не вылетев за пределы дымохода.

Важно, чтобы конструкция искрогасителя предусматривала свободное движение газов, но мешала движению искр

Сетка из нержавейки с мелкими ячейками способна помешать искрам, но она никак не повлияет на свободное перемещение газов за пределы дымохода.

Виды приборов для гашения искр

Искрогасители бывают разной формы, размера. Да и сам элемент, отвечающий за гашение искр, отличается. Причем, можно купить в магазине готовый искрогаситель на дымоход или изготовить его своими руками. Все зависит от сноровки и личного желания.

Часто используют прибор 2 в одном – искрогаситель+дефлектор, что позволяет избавиться от искр и прибавить тягу

Можно купить готовый искрогаситель для установки на дымоход, подобрав наиболее привлекательную модель. Благо производители предлагают самые различные варианты, отличающиеся не только внешним видом, но и ценой.

Причем, чем лучше эксплуатационные качества материала, использованного при изготовлении прибора, тем дороже будет его стоимость.

Металлическая шапочка является самым бюджетным предложением. Да и изготовить своими руками ее будет несложно

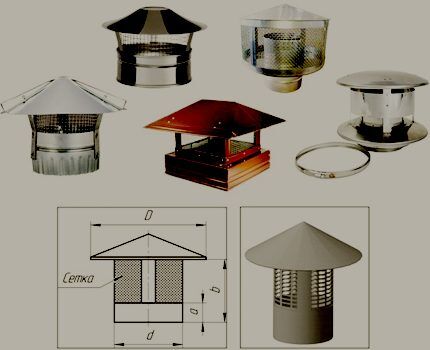

Чаще всего используют такие искрогасители:

• шапочка из металлической сетки на оголовок трубы;
• дефлектор с сеткой из металла;
• дефлектор с юбкой для гашения искр.

Это самые популярные варианты искрогасителей, которые несложно при желании соорудить своими руками. Да и простое строение будет на руку при самостоятельном изготовлении изделия. Нужно лишь правильно подготовиться и сделать предварительные замеры.

Разнообразие решений для гашения искр позволяет подобрать самый удачный вариант для своего дымохода. Причем, не только по внешнему виду, но и по цене, что является немаловажным фактором при выборе модели.

Среди разнообразных моделей искрогасителей, предлагаемых производителями, можно выбрать подходящую и по ее подобию собственноручно изготовить прибор, используя подручные материалы

Пошаговое сооружение искрогасителя

Для самостоятельной сборки прибора для гашения искр понадобятся простые материалы, инструменты и пару часов свободного времени. Причем, можно подобрать оптимальную модель, форму и размер. Да и выбор материала неограничен – качество конечного прибора будет на порядок выше, чем у покупного.

Выбор модели и материалов

Сначала нужно решить, какая именно модель будет служить искрогасителем. От этого будет зависеть расход материалов, нужные инструменты и время, затрачиваемое для изготовления прибора.

Если решено сделать искрогаситель, состоящий из крышки и металлической трубы, то здесь много времени не понадобится – все быстро и просто

Когда предстоит изготовить искрогаситель с функциями дефлектора, то нужно:

• снять мерки с внутренней поверхности дымохода – диаметр;
• подготовить металлические листы из нержавеющей стали, трубы;
• при необходимости купить металлическую сетку с нужными ячейками;
• подготовить инструменты – ножницы по металлу, болгарку, дрель, плоскогубцы, молоток, карандаш, циркуль, заклепочник, линейку, бумагу;
• приобрести металлический хомут нужного диаметра, заклепки.

Если есть прокаточный станок, то изделие получится почти как заводское. В противном случае не стоит расстраиваться – все работы можно выполнить с помощью молотка.

Также, если нет заклепочника, можно воспользоваться сварочным аппаратом. Главное не прожечь лишние отверстия в процессе соединения стыков.

При выборе материала следует отдать предпочтение листам из нержавеющей стали. Причем, это могут быть цельные и перфорированные, которые можно использовать вместо металлической сетки. Толщина листа не должна превышать 5 мм – с более толстым материалом будет сложно работать.

Металлическую сетку также лучше брать из нержавейки, отдав предпочтение той, у которой размер ячейки составляет 4-5 мм. Больший размер отверстий не так эффективен в борьбе с искрами, а слишком мелкие ячейки могут препятствовать свободному движению газов и дыма.

Оптимальный размер ячеек металлической сетки из нержавеющей стали – 3-5 мм. Если их размер меньше 1 мм, то лучше купить другую сетку

Изготовление прототипа искрогасителя

Когда модель искрогасителя выбрана, можно приступать к его прорисовке на бумаге по заранее снятым меркам. Для этого пригодится лист бумаги, циркуль, карандаш, линейка. Важно все выполнять в натуральную величину и аккуратно – это в дальнейшем будет использоваться как прототип готового изделия.

Когда на бумаге все детали вычерчены, следует добавить по краям по 1-2 см – это припуски для соединения частей деталей между собой.

Бумажный прототип можно не делать, если есть опыт изготовления дефлекторов и прочих приборов для дома

После ножницами нужно вырезать бумажный прототип и собрать все – это позволит оценить внешний вид будущего изделия. Именно на этом этапе можно вносить коррективы. Если все устраивает, диаметр трубы подходит, то можно приступать к обрисовке этих деталей на металлическом материале.

Сборка изделия своими руками

Нужные детали, из которых будет собран искрогаситель, после обрисовки следует аккуратно вырезать ножницами по металлу. Это, скорее всего, будут зонтик, полоски-держатели зонта из нержавейки, цилиндр из сетки, отрезок металлической трубы нужного диаметра.

Если трубу забыли купить, можно из сплошного листа нержавеющей стали вырезать нужную деталь и собрать ее, используя заклепочный механизм с заклепками.

Количество и наименование деталей зависит от модели, которую предстоит собирать – чем она проще, тем меньше всего понадобится

Затем предстоит собрать по очереди все детали и скрепить их между собой, используя заклепочник. Если такого инструмента нет, для соединения можно использовать сварочный аппарат. В таком случае припуски для швов потребуются меньше, чем 2 см, а чтобы шов имел привлекательный вид, его предстоит дополнительно обработать болгаркой.

При сборке искрогасителя важно учитывать особенность конкретной модели. Если это просто искрогаситель без функции дефлектора, то зазоров между деталями не должно быть – все искры, вылетающие из дымохода, должны встретить препятствие на своем пути.

У самодельного искрогасителя форма юбки может быть какой угодно – вплоть до квадрата. Главное, чтобы внешние края были немного приподнятыми

Когда собирается гаситель искр с функцией дефлектора, то сначала нужно соорудить сам дефлектор. После — в нижней части основания, на расстоянии 6 см от нижнего края верхнего стакана проделать дрелью отверстия для соединения с юбкой.

Деталь делают из листа нержавейки в форме тарелки с приподнятыми внешними краями.

Металлическая юбка или пластина в виде тарелки с загнутыми краями и отверстием посредине для установки на трубу дефлектора-искрогасителя

Иногда домашние мастера вместо сооружения гасителя искр, совершенствуют дымоход.

Виды манипуляций зависят от типа и формы трубы:

• в металлической проделывают отверстия в верхней части, а оголовок полностью закрывают сплошной крышкой из нержавейки;
• если дымоход квадратной формы, то сверху просто крепят металлическую сетку;
• уменьшают немного тягу, прикрыв задвижку, чтобы уменьшить искрообразование.

Первый вариант самый трудоемкий. Да и отверстия все равно будут со временем забиваться сажей и потребуют прочистки. Поэтому лучше подобрать вариант, в котором искрогаситель будет легко сниматься.

Установка и закрепление прибора

Когда работы по сборке искрогасителя завершены, предстоит последний этап – установка его на дымоход. Для этого понадобится забраться на крышу, а если высота трубы довольно большая, то предстоит пригласить помощника.

При установке искрогасителя лучше использовать средства индивидуальной защиты для органов дыхания, чтобы не надышаться продуктами горения

Для установки понадобится заклепочный механизм с заклепками или металлический хомут. Иногда можно встретить советы мастеров, предлагающих не морочить голову и просто приварить искрогаситель к трубе дымохода. Это плохой совет – по правилам пожарной безопасности этот элемент конструкции должен быть съемным.

Поэтому лучше всего использовать хомут нужного диаметра, который поможет надежно закрепить искрогаситель на трубе дымохода.

Хомут позволяет плотно закрепить гаситель искр на трубе. Причем, его удобно снимать, если понадобится почистить сетку от гари и мусора

Если при установке используются заклепки, то заранее проделываются отверстия на нужном расстоянии на трубе и на самом искрогасителе. Затем само изделие надевается на дымоход и заклепочником ставятся заклепки. Хорошо, чтобы они были из нержавеющей стали. Это позволит продлить срок эксплуатации.

Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант — шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.

При прочистке конструкции, в которой сетка установлена в качестве заслонки, предназначенной для столкновения с искрами, предстоит разбирать конструкцию. А это определенные неудобства

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант — дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант — искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.

Сетка для изготовления гасителя искр должна быть жаропрочной, износоустойчивой с толщиной перегородок до 5 мм

Проверку искрогасителя проводят в обязательном порядке при чистке дымохода.

Выводы и полезное видео по теме

В качестве искрогасителя можно использовать дефлектор, в котором дополнительно установлена защитная пластина – юбка с приподнятыми краями, опоясывающая прибор. Об этой модели в видео:

Об особенностях работы искрогасителя и его строении в видео ролике:

Пошаговое усовершенствование дефлектора, из которого получается отличный искрогаситель. Что для этого потребуется расскажет видео:

Обзор готовой модели сетчатого гасителя искр, который полностью готов к установке на дымоход, в видео ролике:

Гаситель искр на дымоход является жизненно важным прибором, способным уберечь имущество и жизнь людей. Да и цена не кусается – тем более, что можно изготовить искрогаситель своими руками, используя подручные материалы.

Такая предосторожность поможет обезопасить дом от случайного возгорания. Ведь вылетающие из дымохода искры потухнут, преодолевая путь сквозь этот металлический прибор.

Возникли вопросы, или есть желание поделиться личным опытом изготовления искрогасителя на дымоход? Пожалуйста, оставляйте комментарии к этой статье. К отзывы можете прикрепить фотографию вашей самоделки — форма для связи расположена ниже.
