Водородный котел отопления: устройство + принцип работы + критерии выбора

Принципы альтернативной энергетики все более и более завоевывают внимание потребителей. Во многом этому способствует рост тарифов на традиционные энергоносители, а также периодические сбои на рынке услуг.

В этих обстоятельствах водородный котел отопления рассматривается как один из самых перспективных видов устройств, работающих на возобновляемом топливе, которым и является газ H₂.

Прежде чем принять решение о покупке такого агрегата, необходимо ознакомиться с принципом его работы, оценить достоинства и недостатки использования водорода в качестве топлива. Эти вопросы изучены нами и подробно изложены в статье.

Кроме того, мы обозначили параметры, которые стоит учесть при выборе котла, привели советы по эксплуатации и подготовили обзор лучших фабричных водородных генераторов. Любителям самоделок пригодится инструкция по сборке агрегата своими руками.

Свойства водорода как топлива

Как было сказано выше, топливом для подобных агрегатов служит водород, самый легкий в природе газ, не обладающий цветом и запахом. Среди его преимуществ можно назвать большое количество тепла, которое высвобождается при сгорании H₂ (121 МДж/кг, в то время как при горении пропана выделяется всего 40 МДж/кг).

В обычных условиях водород горит при температуре +2000°С, однако с помощью катализатора ее можно снизить до +300°С. Это позволяет изготовлять котлы из бюджетной стали, а не из дорогих редкоземельных металлов.

Водород нетоксичен, что обеспечивает безопасность его использованию в быту. При сжигании этого вещества получаются водяные пары, которые улучшают микроклимат в помещениях и не нуждаются в дымоходах.

При применении водорода следует строго соблюдать правила безопасности: при некорректном применении газа или контакте с открытым огнем может произойти разрушительный взрыв

К числу недостатков можно отнести повышенную взрывоопасность водорода, особенно, когда он смешивается с воздухом либо кислородом, что ведет к образованию гремучего газа.

Преимущества и недостатки водородных котлов

Сильными сторонами подобных устройств являются:

1. Полная экологичность. Продукты разложения воды не наносят вреда атмосфере, они совершенно безопасны для здоровья людей и домашних животных.
2. Высокий уровень КПД, который может достигать 96%.  Это значительно выше коэффициента полезного действия дизеля, природного газа или угля.
3. Экономия природных ресурсов за счет применения альтернативных источников энергии.
4. Невысокая цена получаемых калорий. Для подобных устройств достаточно воды и немного электричества.

В то же время у подобных устройств есть и слабые стороны.

К числу минусов нужно отнести следующие нюансы:

1. Требовательность в обслуживании. Для максимально высокой степени выработки H₂, необходимо каждый год заменять металлические пластины. Помимо замены электродов, для производства запланированного количества энергии необходимо регулярно добавлять катализатор. Частота этой процедуры зависит от мощности, а также от особенностей определенной модели.
2. Высокую стоимость – заводская установка обойдется не менее, чем в 35-40 тысяч рублей.
3. Опасность взрыва при повышении нормированного давления в котле.
4. Дефицит водородных баллонов – их достаточно редко можно встретить в продаже.
5. Ограниченность выбора. Поскольку подобные отопительные приборы не слишком распространены на российском рынке, не всегда можно быстро найти подходящую модель, а также отыскать компетентных специалистов для монтажа и ремонта оборудования.
6. Необходимость подвода коммуникаций. Для работы устройства необходимо постоянное подключение к электропитанию для осуществления реакции электролиза, а также к источнику воды, расход которой зависит от мощности прибора.

Необходимо упомянуть о том, что производители уделяют большое внимание новым технологиям, стремятся усовершенствовать водородные котлы, устраняя или минимизируя недостатки.

Принцип работы отопительного агрегата

Благодаря своей активности H₂ в чистом виде не встречается в природе, однако его достаточно просто вычленить из обычной воды методом электролиза, при этом выделяется также газообразный кислород.

На представленном изображении можно увидеть схематичное устройство нагревательного оборудования, работающего на водороде, с указанием всех элементов конструкции (+)

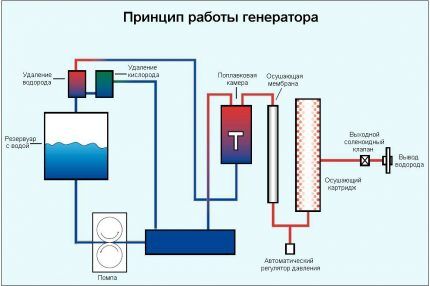

Для функционирования отопительного прибора сначала требуется получить H₂. Это происходит в особом отсеке, отведенном для протекания подобной реакции. В контейнер наливается жидкость, куда погружаются металлические пластины.

На них подается электроток специально подобранной чистоты, под воздействием которого выделяется H₂ и О₂, а также в качестве побочного продукта – пары воды.

Полученная смесь пропускается через особое устройство – химический сепаратор, с помощью которого удается вычленить водород, отделив его от прочих примесей. Очищенный газ подается в горелку, на которую установлен клапан.

Он препятствует передвижению H₂ в другую сторону, что предотвращает взрыв. При этом кислород и водяной пар через другую систему отвадятся в специальную емкость.

Далее газообразный водород проходит через блок защиты и попадает в камеру сгорания. Здесь он реагирует с газом в присутствии катализатора, вследствие чего образуется тепло, которое через теплообменник поступает в домовую систему отопления.

Выделившиеся в камере водяные пары по специально выделенному каналу возвращаются в резервуар с электролитом, используя, таким образом, процесс рециркуляции.

Регулировка мощности осуществляется при помощи специально оборудованных каналов, число которых может достигать шести. Внутри каждого из этих приспособлений содержится катализатор, благодаря чему при включении стартует процесс выработки тепла.

Газовый поток, нагревшийся до температуры 40°С, начинает движение к теплообменнику, расположенному в камере сгорания.

Благодаря обособленным конструкциям, каналы могут действовать независимо друг от друга, что позволяет включать только часть из них.

Процесс получения водорода в современных электролизных аппаратах полностью автоматизирован. Единственный процесс, выполняемый вручную, – заливание воды в систему

Современные модели снабжаются также различными приборами, например, показателями уровня воды и датчиками давления, что позволяет им работать в автоматическом режиме и экстренно реагировать в непредвиденных ситуациях.

Составные части водородной установки

Устройство системы для отопления, функционирующей на водороде, достаточно проста.

Котел, играющий роль теплообменника, – это основной элемент, где происходит выработка водорода.

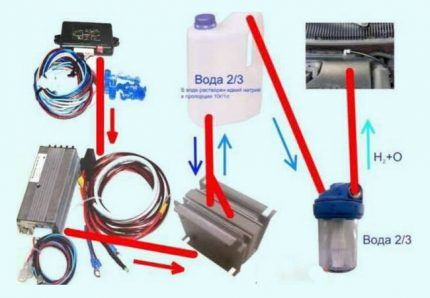

Котел, функционирующий на водороде, можно собрать из доступных элементов, а для его работы необходима лишь обычная или дистиллированная вода (+)

Элетролизер – главная действующая часть котла, где происходит электролитическая реакция, приводящая к распаду воды на H₂ и О₂. Элемент представляет собой резервуар, наполненный водой, в который помещаются металлические электроды, обладающие максимальной проводимостью тока.

К пластинкам подсоединены провода, по которым осуществляется подача электричества.

Горелка – приспособление, способствующее разогреву теплоносителя в отопительной системе. Находится в топочной камере, для ее разжигания подается искра.

Клапан горелки – специальная деталь, находящаяся в верхней части устройства. Благодаря этой детали H₂, поднявшийся наверх, легко преодолевает барьер, недоступный другим выделившимся веществам, и поступает непосредственно в горелку.

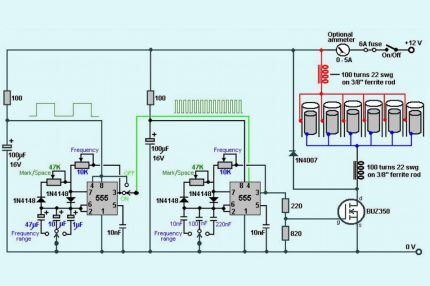

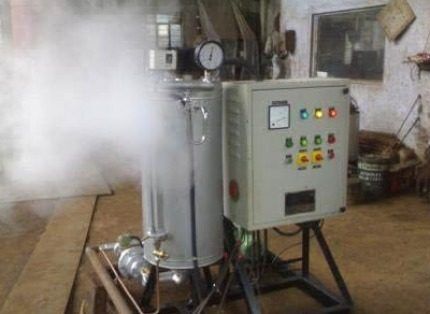

В заводских водородных котлах предусмотрен блок управления. На панели отображаются показатели напряжения и тока, регулятор мощности и рычаги настройки других параметров работы

Трубопровод – коммуникации, которые отходят от агрегата и используются для подачи тепла во все помещения дома. Для обвязки используют трубы отопления диаметром диаметром 25-32 мм. При прокладке соблюдают основополагающее правило: диаметр каждого следующего разветвления должен быть меньше, чем у предыдущего.

Критерии выбора генераторов

При решении приобрести подобную технику, важно обращать внимание на следующие критерии.

Мощность. У современных приборов величина этого показателя может значительно варьироваться, что позволяет выбрать оптимальный вариант как для небольшого дома, так и для двух-, трехэтажного строения.

Средний расход воды в современных моделях генератора не слишком велик. В течение 24 часов для функционирования прибора понадобится примерно 5,5 литров, за счет которых генерируется 1,2-2 литров топлива

Число контуров. На приборах, функционирующих на водороде, обычно устанавливается отопительный контур. В некоторых моделях предусмотрен также дополнительный монтаж второго (нагревательного) контура.

Уровень потребления электроэнергии. Технологии сегодняшнего дня позволяют добиться отличной производительности тепла при использовании минимума электричества. Энергопотребление различных видов генераторов варьируется от 1,2 до 3 кВт за 1 час.

Низкий расход электроэнергии достигается благодаря тому, что водородный котел работает не беспрерывно, а лишь для поддержания определенной температуры в помещении.

Источник питания. Все разновидности водородных генераторов можно разделить на две большие категории: одна работает от газа, другая – от электричества.

Производитель. Лучше предпочесть проверенных производителей (Италия, США). Стоит опасаться некачественной продукции, предлагаемой сомнительными предприятиями по крайне низким ценам.

Советы по эксплуатации котла

Для улучшения функционала агрегата важно придерживаться прилагаемой инструкции. Усовершенствовать работу прибора можно, добавив дополнительные детали (при этом следует строго соблюдать правила безопасности).

Установленный на горелке датчик пламени повышает безопасность системы. При затухании огня устройство в автоматическом режиме перекрывает поступление горючего газа в горелку, тем самым препятствуя его попаданию в помещение

Можно вмонтировать во внутреннюю часть теплообменника специальные датчики, позволяющие отслеживать повышение показателей нагрева воды, а также дополнить конструкцию горелки запорной арматурой.

Достаточно подключить ее непосредственно к датчику температуры, чтобы котел автоматически выключался, как только нагрев достигнет заданного показателя.

Полезно также установить устройство нормированного охлаждения котла.

Устройства на водороде могут применяться не только как единственное отопительное оборудование в доме, но и совмещаться с другими системами нагрева. Основные теплоустановки в этом случае могут работать в низкотемпературном режиме.

В случае соблюдения норм эксплуатации агрегат, работающий на водороде, послужит не один десяток лет. Хотя гарантийный срок подобных устройств составляет 15 лет, на практике они могут качественно работать на протяжении 20-30 лет.

Починка подобных аппаратов не составит труда опытному мастеру, поскольку принципиальная схема котла на водороде не слишком отличается от аналогов, работающих на иных видах топлива.

Топ-5 фабричных водородных генераторов

Первой фирмой, изготовившей и запатентовавшей технологию изготовления котла на водородном топливе, была итальянская компания Giacomini. Она специализируется на аппаратах, в основу которых положены экологические способы получения энергии: геотермальных насосах, солнечных панелях и других.

H2ydroGEM — каталитическая камера сгорания, в каждом рожке которой находится вещество, ускоряющее реакцию сгорания водорода. Благодаря этому процесс происходит при сравнительно низкой температуре

В настоящее время подобные модели изготовляются американскими, китайскими, европейскими компаниями, однако их ассортимент не слишком широк по сравнению с котлами, функционирующих на других видов топлива.

Лучшие фабричные модели водородных систем

Среди наиболее популярных моделей отметим:

1. МегаТанк100 – генератор, работающий на электричестве от сети. Имеет надежную многоуровневую систему защиты от перегрева и замыкания, что гарантирует безопасную и продуктивную работу. Стоимость модели зависит от ее комплектации.
2. STAR-2000 – дорогостоящий агрегат (>200000 рублей) обладает отличными техническими характеристиками. Несмотря на то, что этот генератор потребляет минимум энергии, он способен отапливать помещение площадью 251-300 квадратных метров.
3. Kingkar – работающий от сети прибор, имеющий отличные рабочие свойства. Стоимость модели достаточно высока – около 100 тысяч рублей, однако она возмещается экономичным потреблением энергии.
4. H2-2 – итальянская техника класса «экстра» по высокой цене (примерно 250 000 рублей). позволяющая нагревать воздух в обширных пространствах (от 300 м³ и выше) с минимальным расходом электричества.
5. Free Energy – качественные устройства по демократичной стоимости в пределах 15-35 тысяч рублей (цена зависит от мощности и других характеристик). Снабжены блоком управления, автоматизирующим многие процессы, многоуровневым датчиком регулирования напряжения и давления.

Существуют также и другие модели в разных ценовых категориях.

Как сделать котел самостоятельно

Генераторы отопления имеют достаточно легкую конструкцию. При известном уровне мастерства можно собрать прибор самостоятельно. В то же время из-за взрывоопасности водородной смеси такая работа требует чрезвычайной ответственности, знаний техники безопасности и опыта монтажа подобных устройств.

При самостоятельном изготовлении прибора не удастся избавиться от солидных финансовых затрат, поскольку часть компонентов лучше приобрести готовыми. Высокий риск заставляет задуматься о заводских установках, на которые производители дают долгосрочные гарантии

Процесс изготовления своими руками водородного котла можно разделить на несколько этапов.

Шаг №1 – выполнение чертежа и подготовка материалов. Прежде всего следует найти в Интернете аналогичные проекты, чтобы на их основе продумать приспособление, которое соответствовало бы всем условиям и возможностям.

Необходимо точно рассчитать все показатели, и прежде всего, необходимую мощность, а также решить вопрос о материалах, которые будут использоваться для изготовления котла. Оптимальным вариантом считаются ферромагнитные сплавы, однако вполне подойдет емкость, выполненная из нержавеющей стали.

Хотя отопительные водородный генератор может иметь разные конструкции, неизменными остаются следующие детали:

• 12-вольтный источник энергии;
• резервуар, где будет располагаться конструкция;
• ШИМ-регулятор мощностью не менее 30 А;
• несколько трубок разного диаметра, изготовленных из стали-нержавейки;
• стальной лист;
• ножовка по металлу;
• газовая горелка – лучше готовая, приобретенная в магазине.

Шаг 2 – создание электролитов. Для изготовления пластин, которыми будет оснащен электролизер, нужно взять лист стали средней толщины. При помощи ножниц для металла, ножовки или иного инструмента он разрезается на равные полоски в количестве 18 и более штук (число должно быть обязательно четным).

С обратной страны в каждой из них необходимо просверлить отверстия для болтов, которые понадобятся, чтобы удерживать эти элементы в электролите совершенно неподвижно.

Все пластины делим на аноды и катоды, в зависимости от этого деления к ним подсоединяются провода, соответственно передающие положительный и отрицательный заряды.

Использование постоянного тока более результативно, нежели применение переменного. В качестве его источника лучше всего воспользоваться генератором типа ШИМ.

Шаг №3 – сборка электролизера. Наилучшим материалом для изготовления этого элемента является нержавеющая сталь. Из металла сваривается надежная конструкция прямоугольной либо квадратной формы, после чего в нее заливается вода либо смесь H₂O с катализатором, а также размещаются подготовленные пластины с подсоединенными проводками.

Шаг №4 – подсоединение горелки. В верхней части устройства монтируется горелка – лучше воспользоваться покупной моделью, приобрести которую можно в специализированном магазине.

Шаг №5 – монтаж и подсоединение сепаратора, который необходим для выделения из смеси газов водорода.

В заключение прокладывается трубка, по которой H₂ будет подниматься до горелки, а также подсоединяются элементы, отводящие тепло и распределяющие его по всему дому.

Какая вода лучше – обычная или дистиллированная

Один из вопросов, который часто задают владельцы водородных котлов, касается воды, использующейся для работы устройств.

Дистиллированную воду для работы водородного котла можно приобрести в магазинах или наладить ее производство самостоятельно, используя простейшую установку

По мнению специалистов, наилучшие показатели заводские или самодельные устройства демонстрируют при работе на дистиллированной воде, в которую добавлено совсем немного гидроксида натрия (на 10 литров H2О – одну столовую ложку).

Однако водородный котел может с успехом функционировать и на водопроводной воде, главное, чтобы в ней не содержались соли тяжелых металлов.

Выводы и полезное видео по теме

На представленном ниже видеоролике вы увидите обзор модели газового котла, работающего на водородном топливе, произведенного известной корейской компанией DAEWOO.

Водород не без основания называют топливом будущего: этот газ может стать практически безграничным ресурсом дешевого экологически чистого горючего, которое можно использовать в разных установках.

Котел на водородном топливе, изготовленный в заводских условиях или самостоятельно, позволит создать автономную отопительную систему. Это поможет значительно сократить платежи в ЖКХ, решит вопрос о поддержании комфортной температуры в жилых комнатах и подсобных помещениях.

Есть опыт использования водорода в качестве топлива? Хотите задать вопросы по теме или рассказать о своем изобретении? Пожалуйста, комментируйте публикацию, участвуйте в обсуждениях и оставляйте фотографии своих самоделок. Блок обратной связи расположен ниже.
