Септик из бетонных колец: устройство, схемы + пошаговый процесс монтажа

Добротный септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент обработки в нем ниже, чем в высокотехнологичных биологических станциях (98%). Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать ее для обустройства канализации на даче, не так ли?

Хотите соорудить септик своими силами и не знаете, с чего начать? Мы поможем обстоятельно разобраться во всех тонкостях этого вопроса. В статье подробно рассмотрено устройство бетонного накопителя, детальные схемы его сооружения. А также пошаговый процесс монтажа, начиная с подготовки материалов и заканчивая запуском системы в работу.

Статья дополнена наглядными фото и видеороликами, в которых разобраны нюансы функционирования септика и процесс сооружения двухкамерного очистного сооружения.

Как расположить септик на участке?

Бетонные кольца служат хорошим материалом для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика обходится в два раза дешевле покупки станции очистки.

Перед началом работы необходимо определить вид грунта на участке. От его характеристик зависит выбор системы фильтрации, так как конструкция септика из бетонных колец предполагает несколько емкостей. По по санитарным нормативам вода должна подвергаться трехсуточному и более отстаиванию перед ее сбросом в грунт.

Вид грунта можно определить, выкопав шурф, опросив соседей, владеющих скважиной или колодцем, запросив сведения в организации, проводящей строительство или бурение неподалеку от участка.

Чуть выше коэффициент фильтрации у суглинков, слегка больше у супесей. Однако их фильтрационных свойств все равно недостаточно для устройства на перечисленных глинистых грунтах систем грунтовой доочистки стоков.

К тому же практически всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах в процессе промерзания и уменьшаться при оттаивании. Указанные подвижки грунта могут запросто вытолкнуть бетонные емкости наружу, полностью разрушить или просто сдавить их до появления трещин.

Если участок располагается в холмистой местности, с большой долей вероятности он имеет грунт скального типа. В этом случае нужно сделать выбор в пользу наземных станций очищения или накопительных емкостей

Песчаные, гравийные, галечниковые и щебенистые осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее передвижению в нижележащие слои.

Правда крупнообломочные отложения, такие как гравий и галечник, залегают преимущественно в поймах рек, а щебень у подножия горных образований.

Пропускная способность глины практически равна нулю. Грунт такого типа относится к разряду водоупоров — водоотталкивающих пород, не впитывающих и не пропускающих через свою толщу воду

На речных и горных склонах фильтрующие сооружения не устраивают, т.к. часть дренирующей жидкости не сможет пройти достаточный для утилизации в грунт цикл доочистки.

Потому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности сложения, кроме пылеватого.

Кроме геологических условий необходимо соблюдать нормы его расположения от жилых зданий и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко от места произрастания деревьев, так как их корневая система может нанести вред конструкции

Если пренебречь санитарными нормами, может произойти биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, которая вызывает сильнейшее отравление. Она легко попадает к источнику питьевой воды через подземные воды.

Нюансы расчета необходимого объема емкости

Для организации септика из бетонных колец необходимо рассчитать объем на основе суточного потребления воды. Согласно нормам, на одного постоянно проживающего человека приходится 200 кубических литров воды в сутки.

Первая емкость для отстаивания стоков должна иметь объем не трехкратного размера потребления (200 л) на каждого человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 от размера первой.

С правилами сооружения двухкамерного очистного сооружения можно ознакомиться в другой нашей статье.

Количество колец можно определить, разделив объем емкости на объем кольца. Их размер бывает маленьким, средним и большим.

Для расчета будут использоваться параметры кольца среднего размера. КС-10-9 внутренний диаметр которого составляет 1 м, а высота — 90. Одно кольцо имеет объем 700 кубических литров

Для семьи из двух человек:

Объем первой емкости = (200*2)*3= 1 200 литров.
Объем второй и третьей емкости = 1 200/3= 400 литров.

Количество колец для двух емкостей = (1200+400)/700= 4
Количество колец для трех емкостей = (1200+400+400)/700= 5

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и одно для дренажного колодца.

Для семьи из трех человек:

Объем первой емкости = (200*3)*3= 1 800 литров.
Объем второй и третьей емкости = 1 800/3= 600 литров.

Количество колец для двух емкостей =(1 800+600)/700=4
Количество колец для трех емкостей =(1 800+1200)/700= 6

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и два для дренажного колодца.

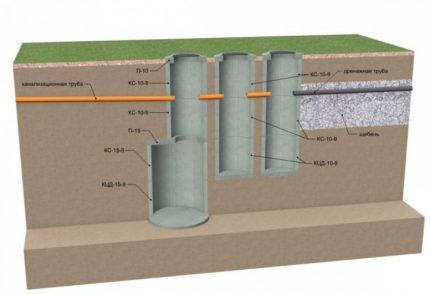

Схемы септических систем

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где происходит отстаивание стоков и их биологическая переработка.

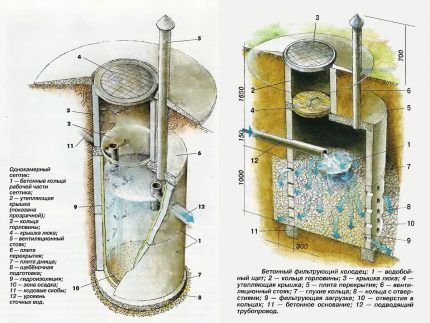

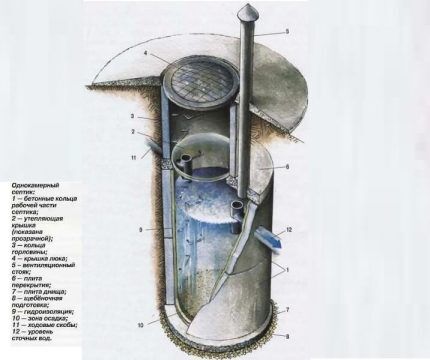

Однокамерный септик обеспечивает трехсуточное отстаивание стоков. Он требует откачки излишнего ила раз в 3- 6 месяцев. Качество очистки не превышает 50 %

По сути, однокамерный септик представляет собой обычный накопитель, стоки из которого откачиваются ассенизаторами.

Двухкамерный септик обеспечивает 5-6 суточное отстаивание стоков. Уровень очистки составляет 70%. Откачивать излишки ила необходимо раз в 12 месяцев

Первая и вторая емкость обязательно должна иметь дно. Далее следует третий отсек, где также осуществляется грунтовая очистка. Следующим этапом очищения служит вывод отстоявшейся в камерах и осветленной сточной воды в грунт через дно фильтрующего колодца.

Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать излишки ила необходимо раз в 2 года

Все камеры устраиваются с монолитным дном, очистка производится путем отстаивания. Отстоявшаяся жидкость выводится в инфильтратор или поле фильтрации для последующей утилизации в грунт.

В зависимости от поглотительной способности грунта, можно выбрать несколько вариантов фильтрации для устройства септика из бетонных колец:

1. Септическая система с фильтрующим полем.
2.  Септическая система с поглощающим колодцем.

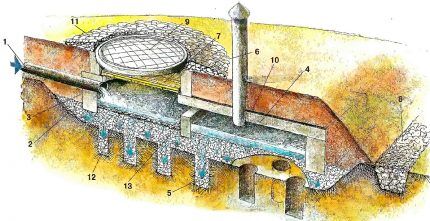

3. Септическая система с фильтрующей кассетой (инфильтратором).

Наиболее распространенным вариантом фильтрации является дренажный колодец. Он применяется при хороших поглотительных свойствах грунта.

Для увеличения производительности, его нижнее кольцо перфорируется. Так увеличивается площадь фильтрации. Если уровень грунтовых вод составляет менее трех метров, от этого варианта нужно отказаться

Между уровнем условного дна поглотительного колодца и наивысшим уровнем грунтовой воды в осенне/весенний дождливый период нет необходимого по нормативам метра, устанавливают поле фильтрации. Для его сооружения на участке должно быть достаточно места.

При его монтаже применяют перфорированные трубы или тоннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливают распределительный колодец.

Это оптимальное решение для участков, где уровень грунтовых вод не превышает 2,5 метров. Следует помнить, что между нижней гранью дрен поля фильтрации и кровлей насыщенного водой пласта также должна быть толща грунта мощностью не менее метра.

Фильтрующая кассета это аналог поля фильтрации, но она обходится дороже. Это среднее между фильтрующим колодцем и системой аэрационных труб. Она состоит из прямоугольного бетонного резервуара, с несколькими перегородками внутри. Сверху конструкция закрывается бетонными плитами

Эта конструкция не имеет широкого распространения в странах СНГ.

С системой фильтрации нужно определиться до монтажа септика из бетонных колец, так как это позволит заранее подготовить котлован необходимого размера и глубины.

Если устанавливать фильтрационные системы после выполнения монтажа, можно повредить трубы и резервуары. Поэтому пространство, которое граничит со стенкой второго резервуара осаждения, придется обкапывать вручную, без применения специальной техники.

Монтаж септика с двумя резервуарами осаждения

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонированного дна. Необходимо замерить высоту от потолка до поверхностного слоя грунта. Это та глубина, на которую можно копать.

Чтобы узнать насколько глубоко залегают грунтовые воды, можно прокапать небольшую по диаметру, но глубокую яму. Грунтовые воды начинаются тогда, когда появится явно сырая земля. Это верный признак, дальше копать не надо.

Глубину появления грунтовой воды можно определить по внешнему виду извлекаемого из шурфа грунта. Если он насыщен водой, то глубину его извлечения можно принять за самостоятельно определенный УГВ

После того, как стал известен примерный уровень верховодки, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно очертить котлованы. Для этого нужно взять строительную или любую прочную нить, отмерить 80 см. Привязать к обоим концам два колышка.

Один конец воткнуть в середину того места, где планируется поместить первый резервуар отстаивания. Очертить круг. Это примерный диаметр нужной ямы. Далее необходимо отступить метр, и прочертить границы для второй емкости. Далее нужно наметить границы фильтрационного сооружения.

Границы котлована нужно по периметру обнести колышками, между которыми натянуть нить. Так проще ориентироваться при выемке грунта

Шаг #1 — подбор расходных материалов и инструментов

Прежде чем начать, нужно собрать все необходимые материалы и инструменты.

Для работы понадобятся:

• перфоратор и крупное сверло по бетону;
• насадка миксер к перфоратору;
• совковая и штыковая лопаты;
• лестница;
•  уровень:
• ведра;
• емкость для замеса раствора;
• прочная нейлоновая веревка;
• шланг;

Материалы, для монтажа септика из бетонных колец:

• цемент;
• песок;
• гравий;
• битум или жидкое стекло;
• металлические скобы;
• минеральная вата или пенополистирол;

После того, как будет подобрано и подготовлено оснащение для всех этапов работы, можно приступать к копке ямы.

Шаг #2 — копка котлована для септика

Если считаете, что сложно произвести выемку грунта в таких объемах вручную, поэтому можно воспользоваться услугами располагающих спецтехникой организаций.

Вместе с копкой котлована нужно заказать вывоз лишнего грунта, так как глубинные слои представляют собой, как правило, суглинок, и не пригодны для использования на садовых участках.

На дно котлована необходимо насыпать песок, там где будут установлены нижние кольца емкостей. Толщина песчаной подушки составляет 20-25 см. Основание нужно выровнять по уровню. Далее песок нужно пролить водой, чтобы произошла усадка. После спрессовывания песчаного основания можно преступать к монтажу колец.

Шаг #3 — монтаж резервуаров осаждения

Для установки заранее завезенных на участок бетонных колец для септика нужно соорудить основание. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стен опалубки должна быть на уровне 30-40 см.

После сооружения опалубки, нужно уложить арматурную сетку и развести цементный раствор. Для этого необходимо брать 1 часть цемента на три части ПГС (смеси песка и гравия).

Замешивать раствор можно при помощи строительного миксера. В качестве пластификатора в раствор можно добавить две ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.

После заливки основания, нужно выждать 10 — 14 дней, пока раствор затвердеет и приобретет необходимую прочность. Опалубку можно не снимать. Если используется арендованная техника, целесообразнее приобрести готовые бетонные плиты в качестве основания.

После того, когда основание готово, можно монтировать кольца. Вес бетонных конструкций внушительный, поэтому необходимо использовать кран. Монтаж емкостей происходит поэтапно.

На бетонное основание погружают первое кольцо. Следом него опускается и устанавливается второе. Кольцо нужно перемещать ровно, избегая его ударов или соскальзывания. После установки делается скобирование.

В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются с внешних сторон емкостей

На следующем этапе, пока не опущена крышка, необходимо замазать швы между кольцами. После установки перекрытия в емкости станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.

Вам также может быть полезна информация о гидроизоляции септика из бетонных колец, детально разобранная здесь.

Для удобства перемещения внутри емкости монтируются ходовые скобы. Они необходимы для обслуживания септика, в случае засоров или разгерметизации.

В таком же порядке устанавливается соседний резервуар осаждения. В обеих емкостях нужно проделать отверстия для канализационных труб и вмонтировать их. Входное отверстие для канализационных стоков должно располагаться выше, чем переливная труба между емкостями.

Далее нужно установить перекрытия с отверстиями, достаточными для того, чтобы через них мог спуститься человек.

Сверху на перекрытия нужно установить по одному бетонному кольцу маленького диаметра. Таким образом, получается небольшая камера, которая будет изолировать емкость от попадания холодного воздуха

На этом монтаж септика из бетонных колец заканчивается, и следует установка системы вентиляции.

Шаг #4 — установка вентиляционной системы

Вентиляция необходима для поступления в систему воздуха, который обеспечивает нормальное функционирование микроорганизмов. Они выполняют переработку бытовых стоков и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков, необходимы две вентиляционные трубы.

Первая труба монтируется в участок канализационной трубы, который максимально приближен к стенам жилого строения. Наилучшим решением будет монтаж с внутренней стороны стены, но можно монтировать и снаружи

В этом случае придется прокладывать электрический кабель для отогревания трубы, так как при столкновении теплого и холодного воздуха, в ней образуется конденсат, который блокирует доступ кислорода.

Ее необходимо зафиксировать при помощи крепежей или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.

Вентиляция также избавляет от неприятного запаха, который периодически появляется из емкостей и может распространяться по дому. Часто это происходит при длительном отсутствии проживающих и высыхании жидкости в сифоне.

Вторая труба монтируется в перекрытии емкости осаждения. Для этого при помощи перфоратора в перекрытии пробивается отверстие, совпадающее по диаметру с вентиляционной трубой.

Воздуховод должен возвышаться над земной поверхностью на 70-100 см. Положение этой трубы будет фиксироваться тяжестью грунта и не нуждается в дополнительном креплении.

Еще один вариант решения проблемы с неприятным запахом — установка обратного клапана для канализации, который устанавливается в точке вывода канализационной системы из дома.

Шаг #5 — монтаж фильтрационной системы

Далее рассмотрим пошаговые инструкции по обустройству поля аэрации и фильтрующего колодца.

Вариант #1 — обустройство поля фильтрации

Из второго бетонного резервуара выходит труба в распределительный колодец. Для колодца можно использовать полиэтиленовую бочку, в которой вырезать отверстия, подходящие для труб аэрации.

Можно приобрести уже готовый распределительный колодец.

Его выпускают многие фирмы, изготавливающие системы очистки. К распределительному колодцу можно купить уже готовое поле аэрации или изготовить самостоятельно из канализационных труб

Для этого необходимо приобрести трубы из расчета размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого нужно будет три трубы длинно 10 м. Помимо этого понадобятся три угловых патрубка, куда будут монтироваться вентиляционные трубы.

Поле предварительно отсыпается песком и гравием, чтобы улучшить поглощающую способность грунта.

На подготовленный дренаж укладываются перфорированные трубы, подключенные к распределительному колодцу. На концы аэрационных труб монтируются угловые патрубки, в которые устанавливается фоновый стояк, по одному на каждую трубу.

После этого трубы закрывают геотекстилем и засыпаются смесью гравия с песком, затем выравнивают. По мере заиливания, поле фильтрации необходимо перемещать или чистить, меняя дренаж.

Вариант #2 — монтаж фильтрующего колодца

Фильтрующий колодец имеет ряд преимуществ перед аэрационным полем. Он занимает меньше полезной площади на участке.

Но качество очищенной воды будет выше у аэрационного поля, так как перед попаданием в грунтовые воды, стоки пройдут фильтрацию грунтом, а его слой под полем аэрации значительно больше, чем у колодца с дренажем. Площадь колодца не может справиться тем количеством стоков, которое принимает аэрационный участок.

Располагать фильтрационный колодец необходимо на расстоянии не менее 2 метров от резервуара отстаивания. Это необходимо для того, чтобы исключить подвижку грунта и деформацию фундамента в случае аварийных протечек и подтопления

Устанавливать колодец стоит по тем же принципам что и резервуары осаждения, исключая бетонирование дна емкости. На дно колодца помимо песчаной подушки нужно поместить щебень, гравий, или иной фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце исчисляется от 1 м и более.

Чтобы увеличить его пропускную способность, можно дополнить фильтрационный колодец боковым дренажом. Для его устройства нижнее бетонное кольцо септика должно быть перфорированным.

Можно встретить модели колец, которые уже содержат отверстия, но найти их сложно. Поэтому целесообразнее самостоятельно сделать отверстия при помощи перфоратора

Этот процесс лучше делать на поверхности, до того момента как кольцо опущено в котлован. Также нужно сделать отверстие для перелива воды из резервуара осаждения, оно должно располагаться немного ниже, чем предыдущий перелив.

Стенки и стыки фильтрующего колодца необходимо скреплять скобами, но нет нужды их герметизировать. Соединив переливы можно закапывать сооружение. Первое кольцо необходимо обсыпать с внешней стороны щебнем, до места соединения со вторым сегментом. Весь остальной объем можно засыпать грунтом с приусадебного участка.

Шаг #6 — процесс подготовки к запуску

Если температура в зимний период опускается ниже 30 градусов, необходимо подготовить утепление для внутренней крышки люка. Так как сама емкость расположена ниже уровня промерзания, она не нуждается в дополнительном утеплении.

Для теплоизоляции крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннего малого бетонного кольца.

Пенопласт практически не подвержен разложению и прослужит долгие годы.Чтобы было удобно извлекать его для проверки септика, можно сделать в середине отверстие, куда просунуть нейлоновую веревку. С тыльной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а второй конец оставить

Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К ней можно прикрутить дверную ручку, для того чтобы удобно было открывать. Аналогично стоит утеплить внутренние крышки второго резервуара осаждения и дренажного колодца.

Перед началом использования септика, первый резервуар осаждения необходимо наполнить водой на 1⁄4 от его объема. В наполненную емкость подсыпать биопрепарат, который поможет септику быстрее выйти на полную мощность.

После этих действий необходимо закрыть люки.

Выводы и полезное видео по теме

В ролике поэтапно показан процесс монтажа двухкамерного септика:

Как функционирует септическая система:

Если сооружение септической системы из бетонных колец выполнено с соблюдением правил, она прослужит в течение 20 лет.

Нельзя забывать о правилах эксплуатации и своевременно производить обслуживание. Трубы выполнены из пластика, поэтому их легко повредить. Строго запрещается ставить технику или автомобиль в том месте, где располагаются резервуары.

Вы занимаетесь сооружением септика на своем участке? В процессе работ у вас возникли вопросы? Задавайте их в комментариях к этой статье — мы постараемся помочь вам в поиске правильного решения в сложившейся ситуации.
