Правила поверки газоанализаторов: периодичность и методика проведения работ

Вполне вероятно, что вы сталкивались с государственным контролем за газовыми приборами. Возможно, вы предприниматель, и для вас имеют значение даже самые незначительные аспекты, связанные с расходами? Мы полагаем, что правила поверки газоанализаторов знает очень малое количество населения, а между тем, неудачно выбранный прибор в итоге обойдется в десятки тысяч рублей переплаты.

Мы попытались собрать всю полезную информацию воедино. Речь идет о всех ключевых моментах: нормах, периодичности, этапах поверок. Вы основательно подойдете к выбору газоанализатора, если прочтете изложенный нами материал.

Анализаторы газа подпадают под государственное регулирование, так как обеспечивают безопасность на объектах из разных сфер деятельности человека. Касается это в первую очередь поверок, которые выполняют, чтобы убедиться в соответствии метрологическим характеристикам. Давайте вместе разберемся, как проводятся поверочные мероприятия.

Особенности приборов для анализа газа

Газоанализатор — это прибор для определения количественного и качественного состава газовой смеси. Так говорит наука. Широкое распространение получили ручные абсорбционные анализаторы, в которых реагенты постепенно поглощают составляющие газа. Автоматические устройства в постоянном режиме определяют физические и физико-химические величины смесей и их компонентов.

Анализаторы газа делят на 3 группы. Все приборы действуют на физических методах анализа, а различие выражается в возможности учитывать химические процессы.

Сигма-03 — стационарный многоканальный анализатор с отдельными блоками и модулями, среди которых инфоблок СИГМА-03.ИПК, в комплекте также идут выносливые датчики в количестве до 8

Приборы 1-го типа мониторят в том числе сопутствующие химические реакции. Анализаторы определяют изменения в давлении топливной смеси и ее объеме после химического взаимодействия между составляющими.

Газоанализаторы 2-го типа выдают показатели физического анализа, который распространяется на хроматографические, фотоионизационные, электрохимические, термохимические и другие физические и физико-химические процессы.

Устройства 3-го типа работают только по принципу физического анализа. Методы измерения у них бывают магнитные, денсиметрические, термокондуктометрические и оптические.

Приборы для анализа газовых смесей также классифицируют:

• по назначению;
• по числу измерительных каналов;
• по количеству измеряемых компонентов;
• по конструкции;
• по функционалу.

Стоит подробнее знать об устройствах, различающихся по последнему признаку. Газоанализаторы выполняют функции обычных измерительных приборов, а также сигнализаторов, течеискателей, индикаторов.

Сферы применения газоанализаторов

Измерители для газа используют на взрывоопасных объектах, котлах ТЭЦ, предприятиях химической промышленности, транспортных средствах. Анализаторы также применяют перед огневыми работами в колодцах и подвалах.

Взрывоопасные газы несут особую угрозу в замкнутом и узком пространстве — вот почему газоанализаторы оказываются незаменимыми перед огневыми работами в подвалах и колодцах

Приборы приносят пользу владельцам газового, вакуумного и холодильного оборудования: благодаря измерителям определяют негерметичность, утечки, концентрацию горючих газов. Медики с помощью газоанализаторов следят за концентрациями в дыхательном контуре во время обезболивающих процедур. В сфере охраны природы этим приборам тоже нашли полезное применение.

Подробнее о принципе работы газового анализатора читайте в этом материале.

Поверка газовых анализаторов в России

Измерительные приборы, подпадающие под государственный надзор, осматривают на соответствие метрологическим характеристикам. Простым гражданам и предпринимателям следует знать, что с 2008 года деятельность в этой сфере регламентирует Федеральный закон № 102 «Об обеспечении единства измерений». Газовый анализатор или другое устройство учета поверяют с определенной частотой, обычно 1 раз в год.

Подготовка к поверке газового измерителя

Поверочные газовые смеси (ПГС) в баллонах выдерживают в течение суток в помещении для поверки. Сам газоанализатор хранят там по крайней мере 2 часа. Одновременно готовят средства осмотра, о чем идет речь в эксплуатационной документации.

Исходя из документов и руководства по эксплуатации конкретного изделия, проверяют комплектацию анализатора, после чего устройство готовят к работе. Подготовительные меры — составляющая методики поверки для любого вида газоанализатора, в технической документации она соответствует 5-му пункту.

Поверочные газовые смеси есть в большом разнообразии на рынке, но для поверочных работ используют только государственные стандартные образцы (ГСО)

Суть поверки сводится к тому, что ПГС пропускают через газоанализирующее оборудование с нужной скоростью. При количестве баллонов больше чем 1 применяют многоходовый кран. Состав переключают простым поворотом крана.

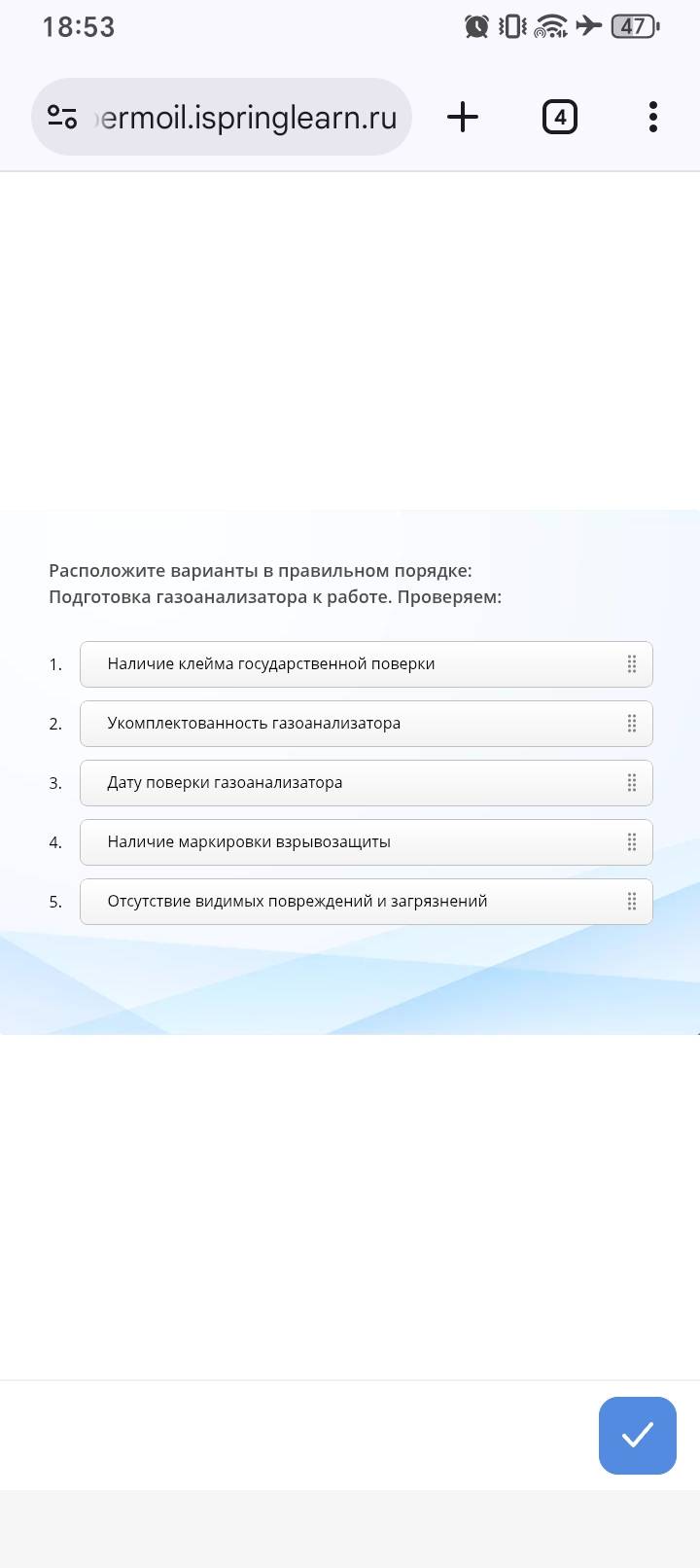

Последовательность осмотра оборудования

Поверку начинают с внешнего осмотра, и во внимание берут видимые проблемы и повреждения. Смотрят также на четкость надписей на передней панели, состояние резьбы на штуцерах. По инструкции на конкретный газоанализатор проводят проверку на исправность.

В процессе газовая смесь будет проходить через редуктор и попадать в линию к датчику. Проверка подойдет к логическому завершению, когда специалист определит основные показатели метрологических характеристик: погрешности в измерениях, а также вариации показателей при разном содержании газов.

Поверяющая организация выдаст свидетельство или оставит на устройстве клеймо. Из-за особенности конструкции некоторых газоанализаторов отметку порой ставят прямо на бумажный документ.

Различают 5 видов поверки:

• первичная;
• периодическая;
• внеочередная;
• инспекционная;
• экспертная.

Первичную реализуют перед началом эксплуатирования анализатора. Также после ремонта владельцам придется повторить процедуру.

Периодические проверки выполняют по плану. Графики указывают в документации, а составляют эти расписания метрологические службы предприятий. После того как план одобрит Росстандарт, его еще должен будет утвердить руководитель фирмы.

Для проведения поверки обращаются также в частные компании: последние идут навстречу по разным вопросам, а их данные могут пригодиться в спорных ситуациях

Внеочередная поверка понадобится в случае утери документа об осмотре оборудования, повреждениях или длительном простое устройства.

Также газовые анализаторы подлежат инспекционному осмотру. Это означает визит в рамках государственного метрологического надзора.

При разногласиях по метрологическим характеристикам прибегают к экспертной поверке. Ее может назначить прокуратура или суд, но иногда достаточно желания потребителя.

Нормативные ориентиры при поверке газоанализаторов

Приборы должны корректно работать при радиопомехах со значениями в пределах Норм 1-72-9-72. Что касается показателей самих газоанализаторов, то подпадать под нормирование при потребности может не только расход, но и скорость потока вместо него. Основную погрешность в случае чего заменяют на случайную и систематическую составляющие.

Метрологические нормы устанавливают в технических или стандартных условиях на определенный газоанализатор, в зависимости от сферы применения и с указанием условий для поверочных работ по ГОСТ 8.401-80. В нормальных условиях разность между крайними значениями измерений для допустимой основной погрешности выделяют в пределах 25 %.

Условия для проведения работ

Первым делом обеспечивают безопасность. Для поверки подходят только те помещения, где есть приточно-вытяжная вентиляция. После выполнения этого требования проверяют содержание вредных веществ в рабочей зоне предприятия, а норму указали в ГОСТ 12.1.005.

Владелец предприятия отвечает за безопасность в помещении для поверки, для каждого вида взрывоопасного газа есть допустимая концентрация в воздухе

Сотрудников защищают от ударов электричеством — исходя из ГОСТ 12.2.007.0 и по остальным требованиям из правил техники безопасности. Использование газовых смесей в баллонах нормируют ПБ 03-576-03, они же — Правила устройства и безопасной эксплуатации сосудов, работающих под давлением.

Для проведения поверки придется соблюсти такие требования и ограничения:

• напряжение в 220 В;
• расход ПГС на уровне 0,18—0,35 дм³/мин;
• атмосферное давление не ниже 84 кПа и не выше 106;
• относительная влажность воздуха в пределах 30—80 %;
• температура окружающей среды от +15 до +25 °C.

Поверку проводят только аттестованные сотрудники по средствам измерения величин по ПР 50.2.012-94. Прежде чем сделать свою работу, они должны прочитать руководство к газоанализатору, а также поработать с приборами.

В процессе специалист будет вести протокол и вписывать следующие данные:

• номер документа;
• дату;
• имя владельца газового анализатора;
• номер поверяемого устройства;
• показания прибора и параметры погрешностей.

В итоге владелец измерителя получит подписанное свидетельство с отметкой «Годен», но если с качеством прибора не повезет — то извещение с записью «Не годен».

Представители Центра стандартизации и метрологии сразу же прекратят поверку, если получат неудовлетворительный результат по вариации показаний, основной или абсолютной погрешности, времени срабатывания сигнализации.

Акт о поверке должен подтвердить пригодность изделия, а также засвидетельствовать соответствие методике для конкретного газоанализатора, с указанием его наименования и серийного номера

Оборудование для учета топлива перед поверкой должно иметь информационный блок, зарядник и паспорт. То же касается акта о последней поверке, если ее проводили, а также сменных кассет и выносных зондов, если таковые присутствуют.

Что нужно знать о периодичности?

Законодатели на государственном уровне обязали все организации, которые владеют газоанализаторами, предоставлять эти приборы для поверки. Работы проводят представители Государственной метрологической службы и аттестованные службы частных организаций. Показатель периодичности для поверки датчика зависит от модели газоанализатора, закон же говорит о сроке от 6 до 12 месяцев, но не реже 1 раза в год. При этом некоторые приборы требуют осмотра как минимум раз в 6 месяцев.

Период для осмотра оборудования могут устанавливать местные структуры метрологической службы. Сотрудники Центров стандартизации и метрологии иногда злоупотребляют своим положением и увеличивают частоту осмотров. ЦСМ может установить полугодичный поверочный срок без весомых причин.

Выделяют также калибровку — комплекс мероприятий для газоанализаторов, которые применяют вне области государственного регулирования. Интервал между калибровками четко не устанавливают. В то же время в методике иногда указывают технически обоснованные рекомендации насчет сроков для следующей такой процедуры.

В чем суть методики поверочных работ?

Методика поверки представляет собой документ с подробно описанными операциями для подтверждения годности газоанализатора. Для разных марок и моделей подход отличается.

Выдержка из методики для газоанализаторов моделей 1800, 1900, 2200, 5100, 5200 компании Servomex Group Limited: первый пункт — операции поверки

В документ обычно включают 7 пунктов:

1. Операции поверки. Речь идет о главных показателях, включая погрешности.
2. Средства. К ним относят приборы и газовые смеси для опробования и определения метрологических характеристик.
3. Требования безопасности.
4. Условия для проведения.
5. Подготовка.
6. Проведение.
7. Оформление результатов поверки. На этом этапе поверяющий составляет протокол и выдает документ-свидетельство.

Непосредственно поверку начинают с того, что присоединяют баллон с поверочным газом к вентилю регулировки. Потом к выходу подводят ротаметр. Последний присоединяют с адаптером для поверочных работ. Смесь затем пускают на вход газоанализатора, и когда прибор даст показания, их фиксируют.

Специалист рассчитает погрешность и определит время, которое ушло на установление показаний. Поверяющий сравнит показатели с нормативами и оформит результаты.

Выводы и полезное видео по теме

Обзор бытового газоанализатора, подключение, принцип действия, тестирование:

Поверка анализаторов газа и сигнализаторов загазованности с помощью современного оборудования:

Сами поверки не вызовут организационных сложностей, тем более если вопросам безопасности уделяли должное внимание. Устройство для определения состава газа признают годным после того, как основная и абсолютная погрешности окажутся приемлемыми. Вполне возможно, что сроки для поверки газоанализатора станут проблемным моментом. Потребителю следует добиваться годичного интервала вместо необоснованно короткого периода. Неудовлетворительный результат по метрологическим характеристикам тоже можно оспорить.
