Установка газового счетчика в квартире: пошаговая инструкция по монтажу

Если совсем недавно газометры встречались лишь в редких квартирах, то сейчас установка газового счетчика стала часто проводимой процедурой. Это связано как с массовой газификацией квартир и частных хозяйств, так и с увеличением тарифов на этот вид природных ресурсов, ведь именно контроллер позволяет вести точный учет потребляемого голубого топлива и экономно его расходовать.

Ввиду актуальности подобного оборудования в этой статье предлагаем ознакомиться с особенностями бытовых счетчиков, тонкостями выбора и правилами установки, включая процесс получения разрешений и поэтапную инструкцию по монтажу прибора учета газа.

Устройство бытового газового счетчика

Существует множество моделей газовых счетчиков, которые различаются по своим габаритам, принципу работы, дизайну, назначению и другим критериям.

В быту чаще всего применяются аппараты мембранного типа, которые также называют диафрагменными или камерными. Этот вид счетчика был изобретен в Великобритании еще в конце XIX столетия и с тех пор успешно используется.

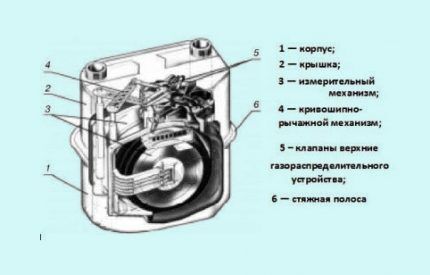

Схематичное устройство мембранного газового счетчика. Основные внутренние механизмы изготовляются из современных полимеров, обладающих высокой устойчивостью к газовому потоку

Для таких приборов характерна невысокая стоимость, достаточная прочность и долговечность. К числу недостатков можно отнести невысокую, но все же достаточную для бытовых целей пропускную способность и довольно крупный размер.

Подобные счетчики на природный газ состоят из нескольких отсеков, которые отделены друг от друга поочередно открывающимися створками. При этом каждый элемент связан со специальным крестообразным механизмом.

Из специального патрубка газ попадает в прибор, где под воздействием силы вытеснения он передвигается из одного отсека в другой. Процесс происходит циклично, постоянно повторяясь

Вкратце процесс функционирования схематично можно представить так:

• Первоначально газ заходит в первый отсек: его переполнение вызывает деформацию диафрагмы.
• Последняя приводит в движение створки устройства, которые начинают приоткрываться по очереди, позволяя определенному объему газа проникнуть в следующую камеру. Сразу же после освобождения предыдущего отсека створка плотно закрывается.
• Передвижение створок, пропускающих очередную порцию газообразного топлива, дает механический импульс, который приводит в движении и сам перекрестный механизм.
• Под его воздействием начинается вращение специального приспособления «звездочки», которая и позволяет вычислять, какой объем газового потока прошел через систему.

Показания такого счетчика достаточно точны.

Как выбрать подходящий счетчик?

На что следует обращать внимание, если вы решили поставить в доме или квартире устройство? Основным критерием выбора прибора является его возможность пропускать через себя определенное количество газа за час. Эту величину можно определить самостоятельно, изучив технические параметры всех приборов на голубом топливе, находящихся в квартире.

В среднем стандартная четырехконфорочная плита за один час потребляет 1,56 кубометров газа, в то время как газовая колонка – 2,5 кубометра. Если в квартире расположен и тот, и другой агрегат, необходимо сложить эти цифры.

При выборе модели газового счетчика следует обратить внимание на то, что подача газа в аппарат может производиться как справа, так и слева

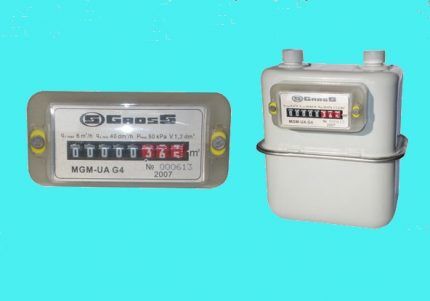

Стоит обратить внимание и на маркировку, нанесенную на газометры: она поможет понять, на какие параметры рассчитан аппарат.

Нанесенные на модель буквы и цифры обозначают:

• G1,6 указывает, что приспособление пропускает за час 1,6-2,5 кубометра газа;
• G2,5 – от 2,5 до 4 кубометров;
• G4 – от 4 до 6 кубометров.

Имеются также и более мощные варианты контроллеров (G10 или G16), характеристики которых рассчитываются по тому же принципу.

При выборе устройства следует учитывать также следующие факторы:

• количество проживающих в доме;
• температуру окружающей среды, при которой будет производиться работа счетчика — если прибор планируется использовать на открытом воздухе, желательно приобрести аппараты с термокомпенсаторами, которые можно применять даже в морозы;
• диаметр резьбы, предусмотренной на выходах газометра;
• расстояние между центрами выходов контроллера.

Газовые трубы могут иметь размер 1/2 дюйма, 3/4 и 1 дюйм. Первый вариант принят в квартирах, но может применяться и в частных домах, где также используются и другие элементы.

Покупку газометра следует в обязательном порядке согласовать со специалистами, которые будут устанавливать прибор. Для этого следует обратиться в выбранную фирму для консультации, предварительно определив примерную мощность и набросав план помещения.

Детальные рекомендации по выбору лучшего газового счетчика мы привели в следующей статье.

Бытовые приборы по учету газтоплива могут устанавливаться на газопроводной трубе как в вертикальном, так и в горизонтальном положении

При покупке следует обратить внимание на точное время изготовления покупаемого счетчика, поскольку срок проверки устройства определяется не днем покупки или монтажа, а датой выпуска.

Особенности проведения монтажа газового счетчика

Поскольку контроллеры газа относятся к категории аппаратов повышенной опасности, устанавливать их должны лишь специалисты, прошедшие соответствующую аттестацию.

Этап #1 — выбор фирмы по оказанию услуг

В Постановлении Правительства РФ № 410 от 14.05.13 определен круг организаций, которым разрешено проведение работ с газовым оборудованием (установка, ремонт, замена). К ним относятся компании, которые осуществляют транспортировку природного топлива до места соединения сети.

Перед обращением в специализированную организацию попробуйте выяснить следующую информацию:

• Имеется ли у монтажной компании разрешение на проведение работ, связанных с газовыми сетями?
• Каким опытом в данной сфере обладает организация; насколько давно она занимается подобными работами?
• Какие гарантии распространяются на установку газового оборудования?

При выборе исполнителя не следует ориентироваться лишь на невысокую стоимость работ. Стоит насторожиться при низкой цене на услуги: это может свидетельствовать о недостаточной квалификации сотрудников либо применении дешевых материалов ненадлежащего качества.

Этап #2 — подача заявления на установку газометра

Информацию о газовой службе легко найти, воспользовавшись квитанцией об оплате газа, на обратной стороне которой обычно находится телефон профильной организации. Позвонив по указанному номеру, можно проконсультироваться со специалистом, узнать от него адрес газоснабжающей службы, а также расписание работы.

После этого следует посетить выбранную компанию, чтобы подать заявление о монтаже газового счетчика в квартире или доме.

При этом с собой нужно взять такие документы как:

• паспорт РФ;
• удостоверение о праве собственности на жилье либо договор об аренде;
• оплаченная квитанция за газ, удостоверяющая отсутствие долгов.

Поскольку сотрудники службы могут попросить приложить к заявке копии документов, лучше сделать их заранее.

Этап #3 — установка газового счетчика и оплата работ

Сотрудники фирмы подробно объяснят, как можно установить бытовой газовый счетчик в доме или квартире, а после приема заявки назначат время визита мастера. Он определит технические возможности установки оборудования, а также произведет все необходимые замеры.

Газовый счетчик можно приобрести самостоятельно в специализированном магазине, однако нужно быть уверенным, что выбранная модель по своим техническим характеристикам подойдет для эксплуатации в конкретной квартире

Согласно заключению мастера и выполненным им измерениям будет составлена смета и закуплено оборудование, включая подходящий для данного помещения газометр.

После этого клиенту вновь нужно посетить газовую службу, чтобы согласовать время проведения дальнейших работ, а также произвести полную или частичную оплату.

Этап #4 — выбор места размещения устройства

Место установки обычно обсуждается с мастером, который может предложить свой вариант размещения. Но он не должен настаивать на нем, если выбор хозяина не нарушает ключевые положения правил установки бытового газового счетчика в квартире, которые регламентируются в СНиП 42-01-2002 и СП 42-101-2003.

Согласно последнему документу, их размещения проводится исходя из условий комфортной эксплуатации (монтажа, обслуживания, ремонта). Контроллер по учету газа обычно монтируется в помещении, где находится газовая плита, газовый котел или другая техника.

Чаще всего газовый счетчик устанавливается на кухне. При этом надо подобрать хорошо проветриваемое место, отдаленное от источников тепла и влаги

Счетчик можно смонтировать также в пространстве, смежном с газифицированным, даже если между ними присутствует проем, тогда как наличие ниши недопустимо. Прибор можно установить и за пределами здания, однако в этом случае желательно спрятать его под навес или в специальный короб, чтобы защитить от внешних воздействий.

Счетчик должен находиться на расстоянии не больше 0,8-1 метра от агрегата, который потребляет голубое топливо (колонка, плита, котел). Существует также нормированная высота размещения газометра — 1,6 м.

Газовое устройство должно быть отделено от стены на 3-5 см для обеспечения антикоррозийной и звуковой защиты. Отключающий кран помещается сбоку от плиты на расстоянии не более двух метров. При предусмотренной верхней разводке эта деталь должна находиться на спуске.

Приспособление по учету газа должно находиться на виду, желательно не закрывать его предметами интерьера.

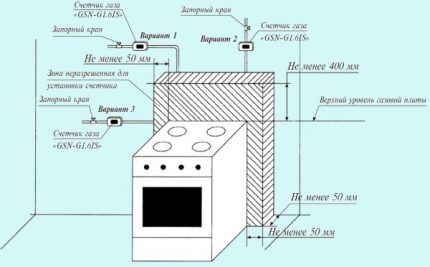

На данной схеме представлено три варианта размещения газового счетчика, которые можно использовать при продумывании местоположения устройства в квартире

Счетчик не должен находиться прямо над раковиной или в других местах с повышенной влажностью. Отрезок трубы к газопроводу и от него не должен иметь уклона к газометру.

Кроме того, помещение, в котором будет размещено устройство по учету газа, должно иметь хорошую естественную или принудительную вентиляцию.

Этап #5 — выполнение монтажа прибора

В назначенный день и час к вам приходят ремонтные сотрудники фирмы, которые должны произвести все манипуляции.

Для установки используются самые разнообразные элементы. Прежде всего это механический или электронный газовый счетчик (можно использовать разные модели, в том числе и ряд иностранных). Перед установкой необходимо тщательно осмотреть внешний вид прибора на наличие дефектов и повреждений.

Есть еще некоторые компоненты. Далее обсудим их детальнее.

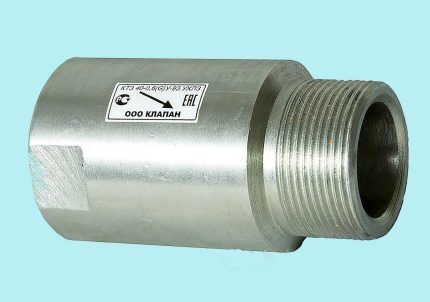

Термозапорный клапан (КТЗ)

Особенностью этого элемента является его способность автоматически перекрывать подачу газового потока к бытовым приборам в случае повышения температуры. Деталь состоит из корпуса, внутри которого находится подпружинный запорный элемент, поддерживающийся в открытом виде легкоплавкой вставкой.

Как только температура клапана достигнет 90°-98° C вставка расплавляется, из-за чего элемент складывается, перекрывая газовый поток.

Несмотря на простоту устройства, термозапорный клапан играет важную роль, поскольку он обеспечивает безопасность газовой системы во время пожара

Газовый кран для механического перекрытия

Знакомая всем деталь применяется для механического перекрытия доступа газа. Бытовые газовые краны, которые обычно делают из латуни, рассчитаны для применения на газопроводах низкого давления (до 5 Бар).

В ассортименте производителей представлено множество моделей, различаемых по способам управления («ручка», «бабочка»), размерам и вариантами соединений (гайка-штуцер, гайка-гайка). Поэтому, даже при необходимости выполнить замену, подобрать нужный кран не составит труда. Главное в процессе выполнения замены этого компонента не игнорировать правила безопасности.

Изолирующее соединение (ИС)

Приспособление, которое предназначено для диэлектрического секционирования трубопровода. Подобным образом система делится на соединяющиеся участки, между которыми исключается перетекания электротока.

Изолирующие соединения могут применяться для наземных и подземных газопроводов. Их использование помогает снизить вероятность поломки измерительной аппаратуры из-за электроразрядов, возникающих в результате разных причин.

Газовый шланг (сильфонная подводка)

Гибкая деталь используется для подсоединения газовых приборов (колонок, плит) к газопроводу. Причем, эти задачи часто выполняются самими пользователями без привлечения представителя газовой службы. Если вы хотите заменить шланг своими руками, рекомендуем ознакомиться с правилами проведения монтажных работ.

Установить газовые счетчики можно с помощью сильфонной подводки или же резиновых рукавов. Во втором случае нужно тщательно следить, чтобы эти элементы не попадали в зону нагрева при работе газовой плиты

На практике для монтажа счетчика могут применяться различные варианты шлангов и подводки: от обычных резиновых элементов до гофрированной детали из нержавеющей стали, обладающей чрезвычайно высокой прочностью.

Специалисты, осуществляющие монтаж, должны следить за соответствием резьбы накладных гаек и штуцеров счетчика. При выполнении работ необходимо обращать внимание на направление стрелок, нанесенных на корпусы деталей.

Уплотнительное кольцо штуцера разрешается применять лишь один раз, при этом для него следует использовать паронит ПОН-2.0 (ГОСТ 491-ЗС) или маслобензостойкую резину 1-2 мм (ГОСТ 7338-65).

Как происходит ввод в эксплуатацию?

Осуществив монтаж, специалисты газовой службы в обязательном порядке проверяют работоспособность счетчика.

На рисунке наглядно изображена схема монтажа бытовой модели газового счетчика ВК-G при помощи гибкой подводки Гофра Флекс

При этом учитываются следующие факторы:

• наличие помех при проходе топлива через механизмы устройства;
• работоспособность счетчика;
• отсутствие утечек газа.

Помимо этого, производится замер потребляемого топлива.

По завершении контрольных мероприятий составляется акт о произведенных работах, в котором указываются следующие данные:

• место и дата монтажа;
• заводской номер газометра;
• ФИО и контактные данные сотрудников, производивших установку;
• показатели аппарата на момент установки;
• время запланированной поверки газового контроллера;
• плавность хода звездчатого механизма счетчика.

Документ составляется в двух экземплярах: один выдается владельцу квартиры, другой передается в газовую службу. Клиент также подписывает акт приемки выполненной работы (также в двух экземплярах). Специалист обязан заполнить акт ввода аппарата в эксплуатацию и договор на техобслуживание газового счетчика (подобные бумаги необходимо оформлять в трех экземплярах).

При включении только что смонтированного устройства важно вытеснить воздух из системы при помощи газа. Для этого нужно последовательно открыть газ на входе, а затем на выходе, что позволит избежать повреждения механизма газометра от ударной нагрузки при первом использовании.

Пломбировка и проверка счетчика

Завершающим этапом установки счетчика является наложение печати и клейма на смонтированный прибор. Для этого хозяин должен приобрести пломбу и вновь вызвать сотрудника Горгаза, который обязан посетить дом в течение 5 дней с даты заявки.

Специалисту нужно убедиться в правильной схеме расположения газового счетчика, после чего на основании заявления об установке счетчика и документов о совершении монтажных работ следует пломбирование прибора. Без совершения подобной операции прибор считается нелегальным, а его показания не принимаются для оплаты за поставки природного топлива.

На пломбу газового счетчика наносится также поверительное клеймо, благодаря которому можно узнать дату проведения первоначальной диагностики прибора

После выполнения всех процедур владелец жилплощади должен побывать в ТСЖ (ДЭЗ), куда передается один из экземпляров акта ввода в эксплуатацию. На его основе с управляющей компанией заключается договор на оплату газа по показаниям прибора учета. Отныне раз в месяц абонент обязан сообщать показания счетчика в ИРЦ, откуда будет приходить квитанция с цифрами фактического потребления природного ресурса.

Согласно российскому законодательству, прибор по учету газа до ввода в эксплуатацию либо по завершению ремонтных работ должен проходить первичную поверку, о которой вносится соответствующая запись в технический паспорт аппарата.

В этот же документ заносится дата проведения следующего подобного мероприятия. При этом владелец жилья берет на себя обязательство обеспечить проведение проверки в установленный срок.

Требования к установке и эксплуатации

При монтаже и эксплуатации газового оборудования следует учитывать следующие моменты:

• Температура поступающего топлива, как и температура воздуха в помещении, должна быть в пределах от -20 до +60 ^оС.
• Модель должна выдерживать кратковременное увеличение потока топлива на 1/5, а также недолгое повышение показателя давления на 1/10.
• Место установки счетчика должно соответствовать проектной документации, утвержденной газовой службой.
• В многоквартирном доме газосварочные работы необходимо проводить только после полного отключения газа во всем подъезде.
• При установочных работах на подводящих газопроводах требуется предварительно закрыть запорное устройство, обезопасить его от случайного открытия.
• Перед разъединением стальных деталей, а также монтажом счетчика требуется шунтировать места разъединения гибким изолированным тросиком с сечением 16 мм², что позволит защитить схему от электростатического напряжения.
• При монтаже оборудования следует использовать исключительно сертифицированные приборы и качественные материалы.

И еще раз главное правило: работы могут вести только аттестованные специалисты газовой службы. Все операции по установке газового оборудования должны осуществляться с соблюдением строгих правил эксплуатации.

Стоимость услуг по установке

Поскольку устройство-контроллер по расходу газа считается собственностью владельца квартиры, он обязан приобрести его за свои средства, а также возместить затраты по его монтажу.

Потребительский опыт показывает, что установка газометра позволяет снизить ежемесячные платежи за газ на 30-50%. Особенно выгодно использование прибора, если в квартире проживает более 4-5 человек

Стоимость монтажа может варьироваться, поскольку на эту величину оказывает влияние целый ряд факторов, а именно:

• наличие бытовой техники и устройств, для функционирования которых необходимо голубое топливо. К их числу относятся газовая колонка, водонагреватель, газовая плита, котел;
• проведение сварочных работ либо их отсутствие;
• длина труб, на которых монтируется счетчик;
• оплата материалов и оборудования (шлангов, фитингов).

На данный момент подключение прибора в помещении, где находится лишь газовая плита, в среднем обходится в 3000-5000 рублей, если же квартира оборудована газовой колонкой либо иным оборудованием, цена возрастает примерно в два раза.

Как показывает практика, затраченные на приобретение устройства и его установку средства окупаются на протяжении одного года. Но все же лучше произвести первоначальный расчет, особенно, если в квартире проживают 1-2 человека, а из приборов — только варочная поверхность.

Выводы и полезное видео по теме

Предлагаем вашему вниманию видеоролик, который подробно рассказывает о процедуре установки газометра при помощи специалистов газовых служб.

Правильно подобранный и корректно смонтированный газовый счетчик принесет владельцам квартир большую пользу. Он будет показывать точный расход природного ресурса, что поможет следить за его потреблением.

Разумное отношение к использованию газа, в свою очередь, позволит избежать лишних трат и внушительно сократит расходы за оплату голубого топлива.
