Газгольдер Antonio Merloni (Антонио Мерлони): модельный ряд и критерии выбора оборудования

Для устройства автономных систем жизнеобеспечения загородных домов нередко используют газгольдеры – мобильные или стационарные резервуары для природного газа. К выбору газового хранилища следует подойти ответственно — от этого зависит технология монтажа, удобство и безопасность эксплуатации системы.

Итальянский газгольдер Antonio Merloni относится к оборудованию, полностью укомплектованному для установки, чем и завоевал популярность среди пользователей.

Если планируется покупка такого агрегата, то необходимо ознакомиться с модельным рядом производителя, узнать больше об устройстве, специфике монтажа и обслуживании разных газовых хранилищ. Решению обозначенных вопросов и посвящена наша статья.

Особенности оборудования итальянского бренда

При выборе газгольдера для загородного коттеджа или небольшого предприятия, расположенного вдали от города, в первую очередь необходимо обратить внимание на технические характеристики и комплектацию оборудования. Также важно понять, как она работает и с какими сложностями можно столкнуться при транспортировке и установке.

Назначение газгольдеров Антонио Мерлони

Семья Мерлони стояла у истоков производства резервуаров для сжиженного газа (с 1947 г.), а продукция, выпускаемая на современных промышленных предприятиях, и сейчас является эталонной. Оборудование проходит специальное тестирование и производится с учетом климатических особенностей тех регионов, в которые поставляется.

Газгольдеры, одинарные и двойные, рассчитаны на бесперебойное функционирование как в суровых зимних условиях, так и на жарком юге. Об этом можно судить и по температуре выпаривания газа – от -40ºС до +50ºС. Соответственно, и материал корпуса резервуара подобран с тем условием, что легко выдерживает давление и промерзание грунта.

Горизонтальные и вертикальные модели марки Antonio Merloni сконструированы специально для монтажа в землю – в специальный приямок с основанием из бетонной плиты

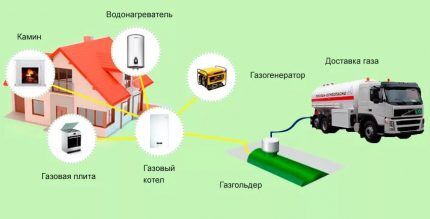

Газгольдеры,  являются частью автономной системы газификации, обеспечивающей дом газом. Кроме безопасного и надежного резервуара, который устанавливают недалеко от жилого здания, к системе относится газопровод, заглубленный в грунт, и цокольное оборудование для ввода трубы в дом.

Одно из преимуществ итальянской марки в том, что для монтажа не нужно подыскивать арматуру и другие комплектующие – все поставляется вместе с резервуаром.

После монтажа газгольдера производят заправку сжиженным углеводородным газом (пропан-бутан). В дальнейшем дозаправляться приходится 1-2 раза в год, если объем резервуара подобран правильно (+)

Предварительно точный расход газа рассчитать сложно, так как он зависит от нескольких факторов: количества постоянных и временных потребителей газа, характеристик газового оборудования внутри и за пределами дома и др.

Благодаря линейке газгольдеров с объемом от 1000 л до 10 000 л, их используют для обеспечения газом зданий различного назначения:

• дачных домов временного проживания;
• загородных коттеджей постоянного проживания;
• небольших предприятий, на которых отсутствует подача магистрального газа;
• спортивных баз и отелей и пр.

На природном газе работают системы ГВС, отопления, электроснабжения. Если подвести газ к летней кухне, то можно подключить плиту, а также камин на веранде или барбекю, расположенное на улице.

Устройство вертикальных и горизонтальных моделей

Многие производители газовых хранилищ считают преимуществом продукции легкий вес, упрощающий процесс монтажа. Однако представители компании Антонио Мерлони заостряют внимание на большом весе оборудования и утверждают, что легкий материал не может быть достаточно надежным и долго служить.

Низколегированная сталь отличается сопротивляемостью к низким температурам, поэтому нижняя планка использования резервуаров равна 40ºС мороза.

Газгольдеры для автономного использования производят из стальных листов толщиной 7-10 мм. Раскрой и сварка происходят на автоматической линии. Деформация частей выполняется мощными прессами из цельных листов, поэтому на резервуаре нет лишних швов и стыков

Стальной корпус с обеих сторон покрыт защитным слоем: снаружи трижды покрашен эпоксидным антикоррозийным составом (800 мкм), а внутри – специальной краской. Средства на основе высушенных эпоксидных смол признаны одними из наиболее эффективных для защиты металлических конструкций, расположенных под землей.

От негативного воздействия наводящих и блуждающих токов предусмотрена анодно-катодная защита, состоящая из 3 компонентов: 2 катода + 1 анод. Она подпитывается от аккумулятора, заряда которого хватает на весь срок эксплуатации устройства.

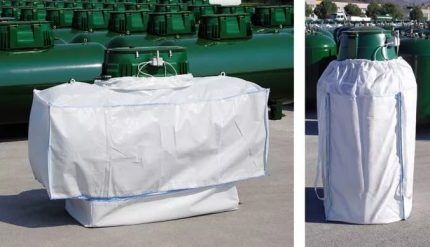

Инновационный элемент газгольдеров Антонио Мерлони – полимерный чехол-мешок Marsupio. Полимерная ткань отличается повышенной прочностью и, по утверждению производителей, не потеряет качеств на протяжении полутора веков

Мешок Марсупио выполняет сразу несколько функций:

• предохраняет корпус от механических повреждений;
• защищает внешнее покрытие оборудование от царапин и повреждений при грунтовых подвижках;
• поддерживает работу анодно-катодной защиты;
• способствует подогреву сжиженного газа;
• делает более легким монтаж в котлован.

Наземное и подземное оборудование Антонио Мерлони соответствует европейским нормам, имеет сертификаты.

Корпус газгольдера – это емкость с двумя стенками, собранная по технологии «колба в колбе». Между стенками залит раствор с высокой степенью теплопроводности. Это позволяет сохранять температуру, необходимую для кипения и испарения газа.

Благодаря двустенной конструкции и мешку Марсупио теплообмен повышается за счет тепла земли (на глубине до 3 м). По этой же причине и газопровод прокладывают на глубине 1,7 м – ниже УПГ

Корпус также оснащен датчиками контроля давления, защитой (с сигнализацией) от утечки, системой заземления. Внутренний объем полностью заполнен газом. Благодаря постоянному давлению ни воздух, ни какой-либо источник огня в резервуар проникнуть не могут, следовательно, он 100%-но защищен от возгорания и взрыва.

Если емкость нагреть (теоретически), то ее номинал 6 бар постепенно вырастает до 17,5 бар, после чего открывается аварийный клапан и газ покидает хранилище.

Модельный ряд газгольдеров Антонио Мерлони

Анализ рынка сбыта выявил модели, которые пользуются наибольшим спросом. Сейчас их 8: 7 имеют вертикальное расположение и 1 – горизонтальное.

Модели одного вида отличаются объемом, который подбирают для каждого конкретного дома индивидуально. Если объема одного газгольдера недостаточно, то объединяют каскадным способом несколько резервуаров.

Тип #1 – вертикальные одинарные

Четыре вертикальные модели отличаются объемом резервуара, а также размерами и производительностью.

Инженеры компании высчитали, на какую примерно площадь дома рассчитана та или другая модель:

• 1000 л – для дома площадью 100 м²;
• 1650 л – 170 м²;
• 2250 л – 250 м²;
• 5000 л – 500 м².

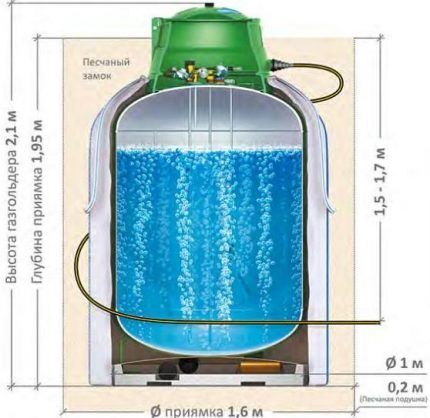

Основные характеристики разберем на примере самого маленького газгольдера. Он рассчитан на 1000 л газа СУГ/GPL/LPG, имеет высоту 2,1 и диаметр 1 м. Приямок для монтажа больше в диаметре – 1,6 м, но меньше в глубину – 1,95 м, так как после установки и засыпки горловина с крышкой остаются над поверхностью земли.

Вес пустого резервуара 560 кг, толщина стенок корпуса полсантиметра. Важным показателем является выпариваемость газа: при эксплуатации оборудования до 2 ч – 8,1 кг/ч, до 8 ч – 4 кг/ч (+)

Люк с крышкой из ПНД, необходимый для технического обслуживания, герметично примыкает к горловине. Кроме корпуса в комплекте поставляется мешок Марсупио и бетонно-щелочная плита, толщина которой для модели на 1000 л – 0,15 м.

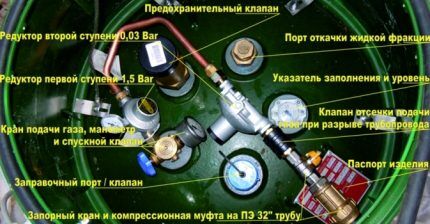

Также обязательно присутствует термозамок, редукционная головка с 2 ступенями (для высокого и низкого давления), уравнемер, клапаны для заправки, защиты, жидкой фракции и вентиляции, манометр и навесной замок.

Одна из ступеней безопасности – предохранительный клапан, рассчитанный на 17,65 бар. При наступлении аварийной ситуации (резком нагревании) он автоматически срабатывает и освобождает резервуар (+)

Остальные модели отличаются габаритами, весом, размерами приямка, толщиной стенок корпуса, производительностью. Предположим, самый объемный газгольдер на 5000 л весит 2450 кг, имеет высоту 3,08 м, толщину стенки 10 мм, выпариваемость газа 40 л/ч (при эксплуатации до 2 ч) и 15 л/ч (до 8 ч).

Стоимость газгольдера с минимальным объемом – 3100 €, с максимальным – 7900 €.

Тип #2 – вертикальные двойные

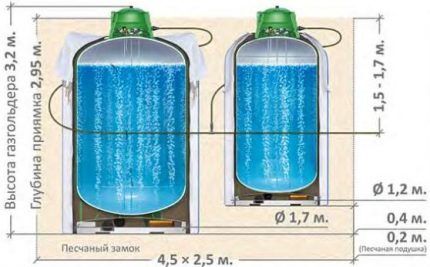

Если необходим больший объем резервуаров, то устанавливают комплект из 2 газгольдеров. При этом объем их может быть одинаковым (2500 л + 2500 л) и различным (2250 л + 5000 л). Монтаж 2 моделей называют двойным резервированием, а их подключение – каскадным.

Расчет по площади здания:

• 4500 л – для дома площадью 500 м²;
• 7250 л – 750 м²;
• 10000 л – 1000 м².

Предположим, для обеспечения газом дома в 750 м² необходим резервуар 7200-7500 л. Такого нет, и поэтому монтируют пару – на 5000 л и на 2250 л. Увеличивается ширина приямка (складываются размеры обоих резервуаров), а глубина определяется по большему газгольдеру.

Основной показатель – выпариваемость – не складывается и зависит от того, какой из резервуаров является действующим. Для модели объемом 7250 л сохраняются значения одинарных газгольдеров: 40/11 (до 2 ч) и 15/5,3 (до 8 ч) (+)

Для монтажа дополнительного газгольдера потребуется более просторный приямок. Но это не должно волновать владельцев участка, так как все проектные и монтажные работы выполняют специалисты компании. Установка второго (и каждого последующего) резервуара стоит около 100€.

Тип #3 – горизонтальные

Среди 8 популярных моделей только одна горизонтальная, и это продуманная маркетинговая политика компании. Считается, что функционирование горизонтальной модели не настолько эффективно. Выпариваемость происходит при температуре -20ºС и выше, тогда как вертикальные газгольдеры прекрасно работают до -40 ºС.

Горизонтальные модели не подходят для использования в северных регионах, так как при температуре ниже -20ºС газ просто не сможет перейти из жидкого состояния в газообразное

Также подсчитано, что интенсивность работы вертикальных моделей гораздо выше. Они производительнее горизонтальных аналогов примерно в 2,2 раза и не требуют установки дорогих испарителей, так как работают по геотермальной технологии.

Минусом горизонтальных моделей считается и более объемный приямок, требующий дополнительной свободной территории.

Линейка подземных и наземных горизонтальных газгольдеров включает резервуары от 1000 л до 5000 л. В отличие от вертикальных, которые всегда есть в наличии, горизонтальные необходимо заказывать заранее. Стоимость модели объемом 5000 л – 6500 €. Точно так же поставляются на заказ и наземные вертикальные газгольдеры объемом 500 л и 1000 л.

Монтажные работы и подключение

Установкой и подключением газгольдера должны заниматься только квалифицированные представители компании, знающие до мелочей все нормативы и нюансы монтажа. При устройстве приямка руководствуются ПБ 12-609-03 и СНиП 42.01.2002.

Порядок работ:

1. Подготовительный этап – рытье котлована и траншеи для прокладки газопровода.
2. Монтаж опорной бетонной плиты.
3. Транспортировка газгольдера (одного или нескольких) на объект.
4. Опускание резервуара в приямок, фиксация на бетонной плите.
5. Оснащение анодно-катодной защитой.
6. Монтаж и подключение газопровода.
7. Обустройство цокольного ввода в дом.
8. Внутренние монтажные работы.
9. Опрессовка и тестирование.
10. Обратная засыпка приямка и траншеи песком.
11. Заправка газом и пусконаладочные работы.
12. Сдача в эксплуатацию и подключение к потребителям.

Каждый пункт отработан специалистами, поэтому установку оборудования проводят в течение одного дня. Самостоятельно устраивать приямок, устанавливать газгольдер или производить монтаж газопровода запрещено.

Рекомендации по проведению основных этапов монтажа:

Песчаной засыпке («замку») уделяется особое внимание. Используют речной песок, а не обычный грунт, потому что он препятствует распространению пламени, выполняет функцию дренажа, прекрасно проводит тепло земли, защищает резервуар от деформации при возможных подвижках грунта.

На нашем сайте есть серия статей, посвященных описанию технологии установки газгольдеров, советуем ознакомиться:

1. Стоимость установки газгольдера в частном доме: цены проведения работ по газификации
2. Как правильно определить расстояние от газгольдера до жилого дома: выбираем подходящее место на участке
3. Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования

Как выбрать газгольдер Антонио Мерлони

При выборе конструкции и объема резервуара (одного или нескольких) ориентируются на количество потребителей и интенсивность использования.

Подсчитано, что объем газгольдера напрямую связан с площадью дома, поэтому отталкиваются от этого показателя. Например, для дома 170 м² рекомендован резервуар объемом 1650 л.

Учитывают и производительность оборудования, которая у газгольдеров связана с количеством выпариваемого газа. Чем выше температура, тем больше производительность

При самостоятельном выборе можно столкнуться со сложностями, поэтому производители рекомендуют консультацию специалиста с выездом на объект. Инженер анализирует индивидуальные технические особенности здания и подбирает оптимальный вариант из многообразия газгольдеров.

Выводы и полезное видео по теме

Об особенностях оборудования Антонио Мерлони и секретах монтажа газгольдера можно узнать из полезных видеороликов.

О преимуществах автономной газификации и установке газгольдера:

Подробно о технических нюансах оборудования:

Отзывы о продукции и качестве монтажа:

Газгольдеры Антонио Мерлони зарекомендовали себя как надежное, эффективное, долговечное оборудование для обустройства автономного загородного газоснабжения. Выбрав резервуар оптимального объема, вы сможете забыть о проблемах с отоплением, кондиционированием и водоснабжением.

Есть опыт использования газгольдера итальянского производителя? Пожалуйста, расскажите, какие технические параметры вы учитывали при выборе резервуара, довольны ли работой автономной газификации? Комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
