Патрон для лампочки: принцип устройства, виды и правила подключения

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Татьяна Захарова
Последнее обновление: Май 2019

Вам предстоит заменить патрон для лампочки на новый, а вы не знаете, как это правильно сделать, чтобы не повредить важные провода и узлы? Для такой несложной работы не хочется вызывать электрика, услуги которого обойдутся совсем недешево, ведь верно? Или вам нужно выполнить модернизацию домашней электросети с заменой отдельных элементов?

Мы поможем разобраться с особенностями подключения различных патронов — в статье рассмотрены основные разновидности и маркировка фабричных электропатронов.

Также приведены инструкции по подключению патрона с резьбовыми клеммами и рассмотрены существующие варианты его крепления в осветительных установках. Подобраны наглядные фото с пошаговым процессом подключения и установки, и видеоролики, демонстрирующие замену патрона, правильное присоединение к нему проводов.

Назначение и особенности патрона

Производственная или домашняя электросеть состоит не только из проводов и светильников, но и из множества электроустановок, которые служат для управления или связи отдельных частей контура.

Патрон осуществляет соединение цоколя лампы с электрокабелем и одновременно фиксирует ее в светильнике, люстре или просто удерживает в подвешенном состоянии.

Проблема быстрой замены ламп возникла сразу, как было изобретено электроосвещение, то есть в конце 19 века. Первые лампы имели цоколи, но способы их соединения с проводами были различными и не имели классификации.

В 1881 году Эдисоном запатентован первый цоколь резьбового типа и патрон к нему. Таким образом, наиболее востребованные виды цоколей и патронов остаются актуальными уже более 130 лет.

Конечно, первоначально были изобретены лампы накаливания. Затем появились газорязрядные и светодиодные, для их установки требовались как уже привычные, так конструктивно иные разновидности патронов.

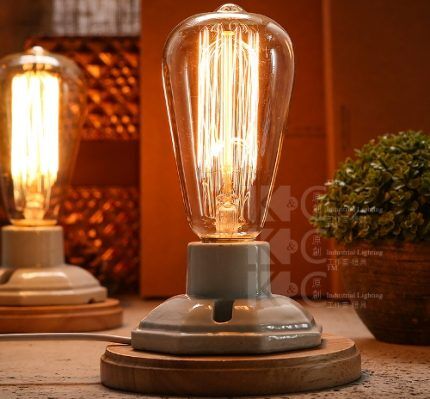

Патрон для филаментной лампы
Одинаковые типоразмеры облегчают замену: вместо лампы накаливания в тот же самый патрон можно вкрутить более экономичную альтернативу – светодиодную с резьбовым цоколем или филаментную «грушу»

Для изготовления современных патронов используют различные материалы, среди которых можно обнаружить традиционные металл и керамику, а также термостойкие полимеры и даже силикон.

Последний вариант чаще всего применяют для создания дизайнерских композиций. Силиконовые изделия оснащены электрошнуром 1 м и окрашены во все цвета радуги.

При покупке бра, люстры или другого светильника нужно внимательно относится к рекомендациям производителя: если установить слишком мощные лампы, патроны могут выйти из строя, а плафоны деформироваться.

Виды электропатронов по типу цоколя

Как уже было упомянуто выше, востребованными остаются две большие категории патронов – под резьбовой цоколь и под штырьки. Они часто являются универсальными, то есть подходят для разных видов ламп.

Например, резьбовыми оснащают лампы накаливания и стилизованные под них светодиодные приборы.

Но некоторые изделия могут взаимодействовать только с каким-то одним вариантом. Рассмотрим подробнее их конструкционные особенности и технические характеристики, на которые нужно опираться при выборе.

№1 — популярные резьбовые варианты

Патроны с внутренней резьбой предназначены для ламп с резьбовым цоколем. Размеры принято обозначать одинаково: например, для лампы с цоколем Е14 необходим соответствующий патрон Е14, хотя возможен вариант с переходником с Е27 на Е14.

Цифры 14 и 27 обозначают диаметр, при этом 27 часто рассматривают как классический размер, а 14 называют миньоном.

Патрон для лампы

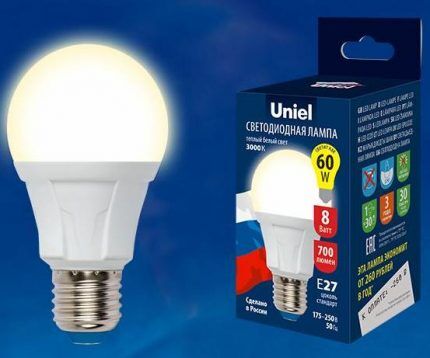

На смену лампам накаливания пришли светодиодные: в магазинах можно столкнуться с большим ассортиментом LED-ламп для резьбовых патронов Е14 и Е27 разных производителей

Всего 8 типоразмеров цоколей, следовательно, столько же патронов под них: Е5, Е10, Е12, Е14,Е17, Е26, Е27, Е40.

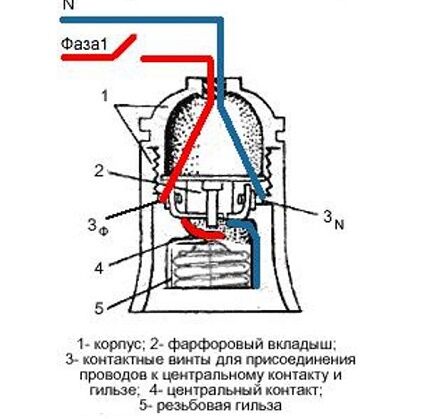

Схема резьбового пластикового патрона
Схема резьбового пластикового патрона. Жилы «фаза» и «ноль» заводятся в патрон через верхнее отверстие и фиксируются внутри корпуса винтами. Если есть «земля», то она подводится к металлическим деталям светильника

Наиболее популярными являются пластиковые изделия. Они имеют ограниченный срок службы и подчиняются требованиям, изложенным в ГОСТ 2746.1-88. Способ крепления патрона может отличаться и быть подвесным, с прямым или наклонным фланцем.

Первый используют для крепления к потолку или монтажной арматуре, а фланцевые – для установки на поверхности.

Светильник с фланцевым патроном
Популярный образец светильника с фланцевым патроном – настольная лампа-ночник. Тип фланца прямой, следовательно, вкрученная лампочка расположена строго вертикально

Таблица характеристик наиболее распространенных резьбовых патронов для подключения ламп к электрической сети, которые отличаются размером. Чем больше диаметр патрона, тем выше мощность и ток нагрузки.

Размер патронаМаксимальная мощность, ВтТок нагрузки, АНазначение
E144402Патрон с внутренней резьбой ∅14 мм, который еще именуют «миньон». Применяем для ламп накаливания бытового типа с малой мощностью
E278804Патрон с внутренней резьбой ∅27 мм, который считается традиционным, но все чаще заменяется ∅14 мм. Применяется для различных видов ламп средней мощности
E40350016Патрон из керамики с внутренней резьбой ∅40 мм. Служит для подключения ламп большой мощности, необходимых для уличного или производственного освещения

Корпус производят из различных видов пластика, поэтому перед использованием лампы необходимо изучить маркировку – выяснить допустимую мощность осветительного устройства.

Если вкрутить лампочку повышенной мощности, то пластик расплавится или от регулярного нагревания постепенно разрушится.

№2 — многообразие штифтовых разновидностей

Требования и нормы, касающиеся штырьковых патронов, размещены в ГОСТ Р 60400-99. Они функционируют от сети 220 В. Буква G обозначает тип патрона (штырьковый), а следующая цифра – расстояние между двумя отверстиями под штырьки.

Если контактов не 2, а 4, то обозначается диагональное расстояние между противоположными отверстиями (пазами). Специальные виды маркированы дополнительными латинскими буквами или цифрами.

Установка точечного светильника
Патроны с маркировкой «G» применяют, в том числе, и для установки точечных светильников в подвесные конструкции. В натяжных потолках с этой целью монтируют закладные к бетонному основанию

Патроны под штырьки применяются для бытовых и производственных помещений, а также для светильников, которые устанавливают на улице – вдоль парковых дорожек, проезжей части, для освещения площадок или придомовой территории.

Размер патронаМаксимальная мощность, ВтТок нагрузки, АНазначение
G4-G10605Разновидности от G4 до G10 включительно подходят для монтажа галогенных ламп малой мощности. Цифра после «G» — расстояние в миллиметрах между штырьками
G9605Лампы для патронов G9 имеют петлеобразный плоский цоколь, который вставляется в специальные пазы
GU10505Аналог патрона для цоколя G10. У ламп на концах штырьков есть утолщения, которые вставляют в отверстия, а затем закрепляют поворотным движением
G13804Патрон для линейных ламп различного назначения. Особенности – парное использование и поворотный механизм подключения
GX53505Аналог G10, но с увеличенным расстоянием между штырьками – 53 мм. Предназначен для монтажа в подвесные конструкции, поэтому имеет минимальную толщину.

Для установки U-образных и цилиндрических ламп используют патроны GX23, G24, 2G7. Они отличаются количеством контактов – 2 или 4, обладают током нагрузки 2 А. Рекомендуемая мощность ламп – до 75 Вт (для 2G7 – 50 Вт).

Схематичные изображения цоколей и патронов
Схематичные изображения цоколей и патронов некоторых видов штырьковых и штифтовых ламп. Обычно при штырьковом соединении не используются переходники, как это возможно у резьбовых аналогов Е14-Е27

Таким образом, штырьковые патроны могут различаться по следующим характеристикам:

  • материал корпуса;
  • материал внутреннего вкладыша;
  • вид крепления патрона к основанию и проводам;
  • количество контактов;
  • расстояние между контактами.

Все перечисленные параметры могут быть указаны при маркировке изделия.

Линейно-вытянутые газоразрядные лампы имеют немного иной тип крепления. Кроме того, что патроны парные (лампа вставляется с двух сторон), они рассчитаны на работу от сети 220 В и 380 В, при этом номинальный ток равен 1 А или 2 А.

По конструкции патроны бывают торцевыми, подвесными и стоечными – это также зависит от вида используемых ламп. Количество контактов может быть различным: например, при наличии токопроводящей полосы – три вместо обычных двух.

Люминесцентная лампа с патроном
Со временем патроны изнашиваются. Это может произойти по абсолютно различным причинам: из-за трещины в корпусе, перегорания электрических контактов или механического повреждения во время эксплуатации

Чтобы патрон отрабатывал гарантийный срок, необходимо соблюдать правила установки, подбирать изделие согласно техническим характеристикам лампы, выбирать нужную степень защиты (влаго- или пылезащищенные).

Кроме патронов под штырьковые и резьбовые цоколи существуют изделия и для других видов: фокусирующих, штифтовых, с утопленным контактом, софитных.

Они используются для установки и подключения светодиодных и газоразрядных осветительных приборов.

Дополнительная информация по видам цоколя изложена в статьях:

  1. Цоколи светодиодных ламп: виды, маркировка, технические параметры + как подобрать нужный
  2. Виды цоколей ламп освещения: стандартная маркировка и разновидности цоколей для электролампочек

Маркировка фабричных изделий

Профессиональные электрики не довольствуются одним размером и беглым визуальным осмотром изделия, они внимательно читают маркировку, нанесенную нестираемыми чернилами или выбитую на видимой части патрона.

Маркировка металлического патрона
Обычно в маркировочную надпись входят технические характеристики или условия использования, которые имеют принципиальное значение при выборе источников света

Наиболее ответственные производители и маркировку наносят, и прилагают к продукции краткие руководства с перечислением важных характеристик.

Список параметров, которые можно обнаружить на патроне, не всегда полный.

Обычно отражены какие-либо из перечисленных характеристик:

  • тип, например, резьбовой, штифтовой;
  • размер;
  • температура;
  • ток нагрузки;
  • мощность;
  • напряжение;
  • товарный знак производителя;
  • уровень защиты;
  • наличие контакта для заземления.

Перед приобретением патронов изучите сайт производителя, где обычно размещена подробная техническая информация и схема с габаритами.

Подробная информация о патроне
Кроме обзора технических характеристик и условий применения изделия, необходимо уточнить, как именно крепится патрон и какие отверстия/защелки предусмотрены для фиксации

При выборе также стоит учитывать, что керамика прочнее пластика и выдерживает более высокие температуры. Если стоимость изделия сомнительно низкая, есть вероятность, что это подделка.

Лучше подстраховаться и купить более дорогой, но качественный электропатрон зарекомендовавшей себя марки.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

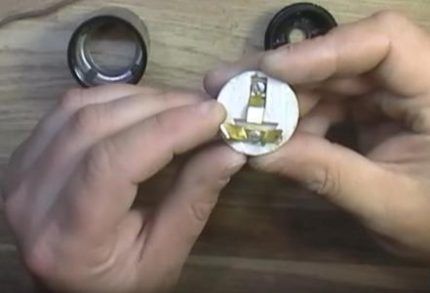

Разборка патрона
Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

  • за электропровод;
  • на металлической трубке;
  • с помощью втулки;
  • защелками.

Вариант №1. При креплении за электропривод  необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Вариант №2. Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Люстра на цепи
Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Вариант №3. Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Вариант №4. Последний способ крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Выводы и полезное видео по теме

Монтаж различных осветительных приборов может отличаться, поэтому представляем несколько видеоинструкций по подключению.

Подключение керамического и карболитового патрона:

Вариант присоединения проводов к пластиковому патрону:

Замена патрона G4:

Патроны устроены достаточно просто, поэтому разборку, замену или ремонт домашних электроустановок можно производить своими руками.

Самое главное при этом – отключить напряжение в сети, если вы работаете с осветительным прибором, четко следовать рекомендациям опытных электриков. При установке новой модели необходимо придерживаться инструкции производителя.

Есть, что дополнить, или возникли вопросы по выбору и замене патрона для лампочки? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом. Форма для связи находится в нижнем блоке.
