Реле контроля фаз: принцип работы, виды, маркировка + как отрегулировать и подключить

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Виктор Китаев
Последнее обновление: Май 2019

Результатом технической ситуации, когда статорные обмотки двигателя потребляют тока больше установленных параметрических значений, является избыточное тепло. Этот фактор вызывает снижение качества изоляции двигателя. Оборудование выходит из строя.

Времени реакции тепловых реле перегрузки обычно недостаточно, чтобы обеспечить эффективную защиту от избыточного тепла, создаваемого высоким током. В таких случаях только реле контроля фаз видится действенным защитным устройством.

Общая информация по прибору

Функциональность электрических приборов подобного типа существенно шире, нежели только лишь защита от перегрева и КЗ.

На практике отмечены эффективные свойства реле выбора перегруженных фаз, которые в конечном счете обеспечивают комплексную защиту.

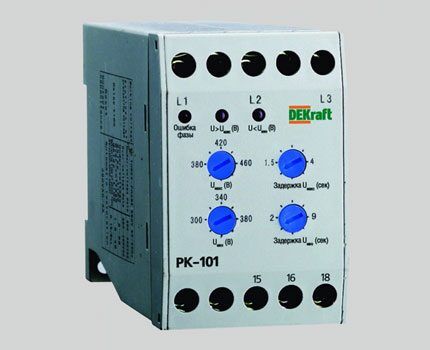

Реле контроля фаз
Один из многочисленных вариантов конструкторских решений в производстве реле фаз. Однако, несмотря на разнообразие корпусов и схемных конфигураций, функциональность приборов едина

Благодаря устройствам отслеживания состояния фаз достигаются преимущества:

  • увеличение срока службы двигателя;
  • сокращение дорогостоящего ремонта или замену мотора;
  • уменьшение времени простоя из-за дефектов двигателя;
  • снижение рисков поражения электрическим током.

Кроме того, приспособление обеспечивает надежную защиту от возгорания и от КЗ обмоток двигателя.

Типичное исполнение защитных реле

Существует два основных типа защитных приборов, предназначенных для использования в составе трехфазных систем, — реле измерения тока и измерения напряжения.

Плюсы использования устройств

Преимущественная сторона токовых защитных реле по отношению к реле контроля напряжения очевидна. Этот тип приборов функционирует независимо от влияния ЭДС (электродвижущей силы), которая неизменно сопровождает фазовый сбой при перегрузках двигателя.

Кроме того, устройства, действующие по принципу измерения тока, способны определять аномальное поведение мотора. Контроль возможен либо на стороне линии в цепи ответвления, либо на стороне нагрузки, где установлено реле.

Реле контроля напряжения

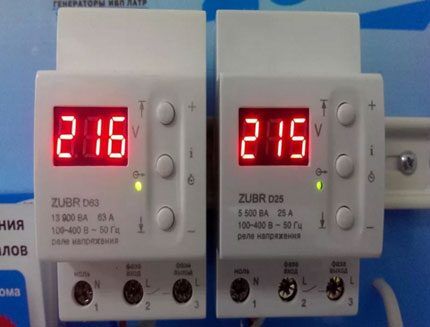

Так выглядит одна из моделей реле контроля напряжения. Подобные устройства могут применяться не только для производственных нужд, но также и для частных хозяйств

Приборы, контролирующие процесс по принципу измерения напряжения, ограничиваются обнаружением ненормальных условий работы только на стороне линии, где подключено устройство.

Тем не менее приспособления, чувствительные к изменению напряжения, тоже обладают важным преимуществом. Заключается оно в способностях приборов подобного типа обнаруживать ненормальное состояние, не зависящее от состояния двигателя.

К примеру, тип реле, чувствительный к изменениям тока, обнаруживает ненормальное состояние фаз только непосредственно в процессе работы двигателя. А вот устройство измерения напряжения обеспечивает защиту непосредственно перед запуском мотора.

Также среди преимуществ аппаратов измерения напряжения выделяются простая установка и меньшая цена.

Этот тип приборов защиты:

  • не нуждается в дополнительных трансформаторах тока;
  • применяется независимо от нагрузки системы.

А для его работы требуется всего лишь подключить напряжение.

Обнаружение фазового сбоя

Сбой фазы вполне возможен по причине выхода из строя предохранителя одной из частей системы распределения электроэнергии. Механический отказ коммутационного оборудования или обрыв одной из линий электропередач также провоцируют сбой фазы.

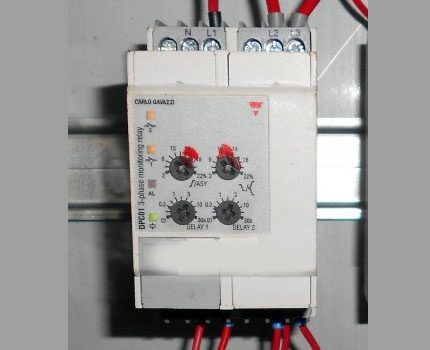

Реле контроля фаз в цепи управления мотором
Защита электродвигателя, организованная через реле контроля. Такой способ позволяет более эффективно эксплуатировать моторы, без опасения их быстрого вывода из строя

Трехфазный двигатель, работающий на одной фазе, вытягивает необходимый ток из оставшихся двух линий. Попытка его запустить в однофазном режиме приведет к блокировке ротора и двигатель не запустится.

Время реакции на единицу тепловой перегрузки может быть слишком продолжительным, чтобы обеспечить эффективную защиту от чрезмерного нагрева. Если для защиты от него не установлено тепловое реле, то когда происходит сбой из-за перегрева, появившегося в обмотках двигателя.

Защита трехфазного двигателя от фактора отказа фазы затруднена по той причине, что недогруженный трехфазный двигатель, работающий на одной фазе из трех, генерирует напряжение, называемое регенерированным (обратной ЭДС).

Оно образуется внутри оборванной обмотки и практически равняется величине утраченного подводимого напряжения. Поэтому реле измерения напряжения, контролирующие только его величину, в таких ситуациях не обеспечивают полной защиты от фактора отказа фазы.

Схема подключения реле контроля фаз

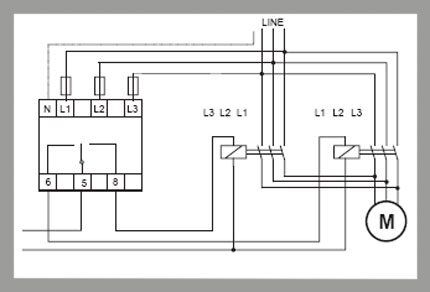

Схема подключения прибора контроля фаз и напряжения в цепь управления трехфазным мотором. Это классический схемный вариант, применяемый на практике повсеместно

Более высокая степень защиты может быть получена с помощью устройства, которому доступно обнаружение смещения фазового угла, как правило, сопровождающего отказ фазы. В нормальных условиях трехфазное напряжение составляет 120 градусов по фазе относительно друг друга. Сбой приведет к смещению угла от нормальных показателей в 120 градусов.

Выявление фазового реверса

Реверсирование фазы может произойти:

  1.  Выполняется техническое обслуживание на моторном оборудовании.
  2. В систему распределения электроэнергии внесены изменения.
  3. Когда восстановление мощности приводит к другой фазовой последовательности, что была до отключения электроэнергии.

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, – нанести физический вред обслуживающему персоналу.

Обрыв фазы и тяжёлые последствия
Кроме всего прочего, использование защитных реле – это обеспечение безопасности рабочего персонала: 1 – оборванная фаза; 2 – шаговое напряжение

Правила эксплуатации электросетей требуют применения защиты от возможного реверсирования фаз на всем оборудовании, включая транспортные средства для перевозки персонала (эскалаторы, лифты и т. п.).

Обнаружение дисбаланса напряжения

Несбалансированность обычно проявляется, если входящие линейные напряжения, подаваемые электроэнергетической компанией, имеют разные уровни. Дисбаланс может иметь место, когда однофазные нагрузки освещения, электрических выходов,однофазных двигателей и прочего оборудования подключаются на отдельных фазах и не распределяются сбалансированным образом.

В любом из таких случаев в системе образуется дисбаланс тока, который снижает эффективность и сокращает срок службы двигателя.

Несбалансированное или недостаточное напряжение, прикладываемое к трехфазному двигателю, приводит к дисбалансу тока в обмотках статора, равному многократному значению разбаллансировки межфазных напряжений. Этот момент, в свою очередь, сопровождается увеличением нагрева, что является основной причиной быстрого разрушения изоляции двигателя.

Сгоревшая обмотка электродвигателя
Сгоревшая обмотка статора мотора – можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля

Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования.

Как подключить прибор контроля?

Конструкции реле, осуществляющих контроль фаз, при всем имеющемся обширном ассортименте изделий, имеют унифицированный корпус.

Конструктивные элементы изделия

Клеммники для подключения электрических проводников, как правило, выведены на фронтальную часть корпуса, что удобно для проведения монтажных работ.

Сам прибор сделан под установку на рейку типа DIN либо просто на ровную плоскость. Интерфейс клеммника обычно представляет собой стандартный надежный зажим, предназначенный под крепление медных (алюминиевых) жил сечением до 2,5 мм2.

Передняя панель прибора содержит регулятор/регуляторы настройки, а также световую контрольную индикацию. Последняя показывает присутствие/отсутствие питающего напряжения, а также состояние исполнительного механизма.

Настроечные элементы реле
Среди элементов настройки потенциометра может быть индикатор аварий, индикатор подключенной нагрузки, потенциометр выбора режима, регулировка уровня асимметрии, регулятор падения напряжения, потенциометр регулировки задержки по времени

Подключение трехфазного напряжения выполняется на рабочих клеммах устройства, обозначенных соответствующими техническими символами (L1, L2, L3). Монтаж нулевого проводника на таких устройствах обычно не предусматривается, но этот момент конкретно определяется исполнением реле — типом модели.

Для соединения с цепями управления используется вторая интерфейсная группа, состоящая обычно не менее чем из 6 рабочих клемм. Одной парой контактной группы реле коммутируется цепь катушки магнитного пускателя, а через вторую — цепь управления электрооборудования.

Все достаточно просто. Однако каждая отдельная модель реле может иметь свои особенности подключения. Поэтому применяя устройство на практике, следует всегда руководствоваться сопроводительной документацией.

Шаги настройки приспособления

Опять же в зависимости от исполнения, конструкция изделия может оснащаться разными схемными вариантами настройки и регулировки. Есть модели простые, предусматривающие конструктивно вывод на панель управления одного-двух потенциометров. И есть устройства с расширенными элементами настройки.

Настройка реле микропереключателями
Элементы настройки микропереключателями: 1 – блок микропереключателей; 2, 3, 4 – варианты установки рабочих напряжений; 5, 6, 7, 8 – варианты установки функций асимметрии/симметрии

Среди таких расширенных настроечных элементов часто встречаются блочные микропереключатели, расположенные непосредственно на печатной плате под корпусом прибора или в специальной открываемой нише. Установкой каждого из них в то или иное положение создается требуемая конфигурация.

Настройка обычно сводится к тому, чтобы выставить посредством вращения потенциометров или расположением микропереключателей номинальные значения защиты. Например, для контроля состояния контактов уровень чувствительности разницы напряжений (ΔU) обычно ставят на значение 0,5 В.

Если необходимо контролировать линии питания нагрузки, регулятор чувствительности разницы напряжений (ΔU) настраивают на такое граничное положение, где отмечается точка перехода от рабочего сигнала к аварийному с небольшим допуском в сторону номинала.

Как правило, все нюансы настройки приборов доходчиво описывает сопроводительная документация.

Маркировка устройства контроля фаз

Приборы классического исполнения маркируются просто. На передней или боковой панели корпуса наносится символьно-цифровая последовательность или же обозначение отмечается в паспорте.

Маркировка реле контроля

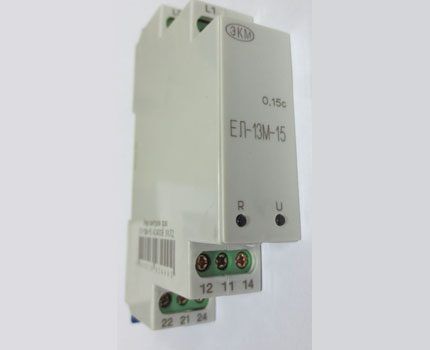

Вариант маркировки одного из популярных устройств отечественного производства. Обозначение вынесено на фронтальной панели, но встречаются также вариации с размещением на боковинах

Так, устройство российского производства на подключение без нулевого провода маркируется:

ЕЛ-13М-15 АС400В

где: ЕЛ-13М-15 – наименование серии, АС400В – допустимое напряжение переменного тока.

Образцы импортной продукции имеют маркировку несколько иную.

Например, реле серии «PAHA» отмечено следующей аббревиатурой:

PAHA B400 A A 3 C

Расшифровка примерно такая:

  1. PAHA — наименование серии.
  2. B400 – стандартное напряжение 400 В или подключенное от трансформатора.
  3. А – регулировка потенциометрами и микропереключателями.
  4. А (Е) – тип корпуса под монтаж на DIN рейку или в специальный разъем.
  5. 3 – размер корпуса в 35 мм.
  6. С – конец кодовой маркировки.

На некоторых моделях перед пунктом 2 может добавляться еще одно значение. Например, «400-1» или «400-2», а последовательность остальных не изменяется.

Так маркируются аппараты контроля фаз, наделенные дополнительным интерфейсом питания под внешний источник. В первом случае напряжение питания 10-100 В, во втором 100-1000 В.

С принципом действия, конструктивными особенностями и назначением выключателя нагрузки ознакомит следующая статья, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видеоролик посвящен описанию и обзору отдельно взятого изделия от компании EKF. Однако по такому же принципу действуют практически все выпускаемые аппараты контроля фаз:

При всем многообразии приборов на рынке сложно определить какой-никакой стандарт маркировки. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. Тем не менее всегда есть возможность обратиться к справочным данным, если требуется точная расшифровка характеристик.

Хотите поделиться собственным опытом в выборе и установке реле напряжения, предназначенного для контроля фаз? Располагаете полезными сведениями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фотоснимки по теме, задавайте вопросы.
