Как подключить датчик движения к лампочке: пошаговая инструкция

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Марина Стурова
Последнее обновление: Май 2019

Использование датчика движения для активизации освещения в момент приближения к светильнику существенно повышает уровень комфорта в доме/офисе/квартире. Миниатюрный прибор руководит за вас системой, позволяя не заботиться о таких мелочах. Сокращается расход электроэнергии, да и установить его запросто можно своими руками.

Экономным со всех сторон устройством стоит обзавестись. Согласны? Мы расскажем, как подключить датчик движения к лампочке. В представленной нами статье приведены технологические правила и схемы, доступные начинающему электрику. Перечислены варианты размещения, описана специфика настройки.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Принцип работы датчика движения
Работа детекторных устройств основывается на обнаружении движения или на выявлении пребывания человека в зоне обзора

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Угол обзора датчика
У моделей с ограниченным обзором угол обзора может варьироваться и составлять от нескольких единиц до сотен градусов. При выборе устройства необходимо учитывать, какую площадь сможет контролировать прибор

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

  • высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
  • при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
  • Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Установка датчика
Способы установки датчиков движения на примере устройств фирмы TDM ELEKTRIK: ДДПт-01 монтируется в патрон; Е27, ДДТ-03, ДДТ-02, ДДТ-01 устанавливаются в монтажное отверстие для точечных светильников (диаметр у разных устройств отличается и может составлять 40—65 мм); ДДСк-01 может быть вмонтирован в стену, потолок, корпус светильника

Запрещено устанавливать лампы:

  • на вибрирующие поверхности;
  • около вентиляторов, кондиционеров;
  • на глянцевых белых поверхностях стен;
  • вблизи источников тепла — электрических радиаторов, ламп;
  • на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

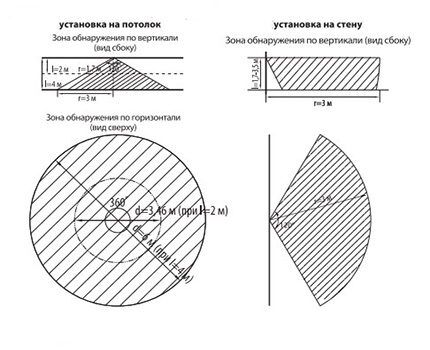

Зона обнаружения
При выборе подходящего места для монтажа учитывают зону обнаружения объектов при разном размещении устройства

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Работа датчика
При выборе места установки и расположения самого датчика необходимо учесть: высоту установки, температуру окружающей среды, убедиться в отсутствии всяческих помех

Как установить устройство и подключить его к лампе?

Для начала рассмотрим монтаж датчика движения на примере моделей, которые устанавливаются в отверстия, предназначенные для точечных светильников.

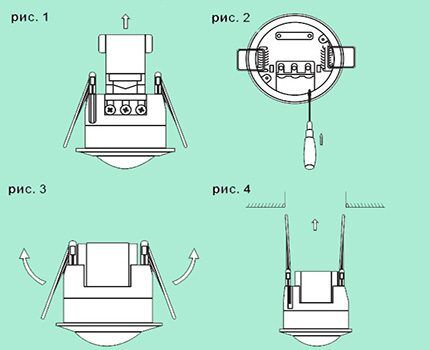

Последовательность действий по установке следующая:

  1. Отключают напряжение в электросети.
  2. Снимают защитную пластиковую крышку (рис. 1).
  3. Подключают проводники (рис. 2). Схему подключения производитель указывает на самом приборе и в паспорте устройства.
  4. Отгибают пружины-фиксаторы, направляя их вверх (рис. 3).
  5. Устанавливают датчик в подготовленное отверстие (рис. 4) — пружины зафиксируют его положение.

Установку можно считать завершенной. Осталось отрегулировать и протестировать работу устройства.

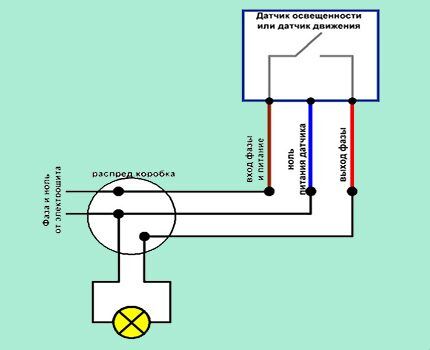

Схема подключения датчика
Электросхема монтажа датчиков движения, которые устанавливаются в отверстия для точечных осветителей, указана на тыльной стороне. Она может несколько отличаться у разных серий устройств

Проще устанавливается датчик, который вкручивается в патрон. Затем уже в него вкручивают лампочку. В этом случае необходимо использовать только те лампы, которые не мощнее, чем указано в паспорте устройства. Желательно приобрести специализированные лампы, предназначенные для работы в тандеме с детекторами.

Чтобы установить выносной датчик в потолке, стене или корпусе светильника необходимо завести устройство в подготовленное отверстие, прикрутить корпус к монтажной поверхности с помощью саморезов. Далее необходимо отключить питание сети и подключить фазный и нулевой проводник питающего кабеля к клеммам согласно схеме.

Подключение датчика и маркировка проводов
Перед подключением обязательно проверяйте характер проводников. Цветовая маркировка на деле не всегда соответствует общепринятым нормативам

Тестирование и настройка датчика движения

Каждое устройство имеет минимум два регулятора. Тестирование и настройка совершается по двум главным параметрам — длительности свечения (TIME) и чувствительности срабатывания (LUX). Первый показатель означает промежуток времени, на который датчик оставляет включенной лампу.

С каждым распознаваемым движением отсчет времени длительности свечения начинается сначала. Он может настраиваться пользователем на промежуток от 10 с до 4 мин.

Чувствительность срабатывания устройства также настраиваемая величина. С помощью нее можно откорректировать, при каком уровне естественного освещения будет включаться свет. Таким образом, можно настроить включение лампы в течение и дня, и ночи или только лишь в ночное время суток.

Запуская датчик движения в работу, проводят его обязательное тестирование. Для этого устанавливают регулятор уровня освещенности в положение, отвечающее дневному освещению. Регулятор управления временем настраивают на минимум.

После подключения к электропитанию необходимо подождать около 30 секунд — датчик сработает и включит освещение также на 30 секунд. Далее следует направить чувствительную область датчика на зону, которая должна находиться под наблюдением, проверить чувствительность и радиус действия.

Испытать, соответствует ли промежуток времени срабатывания и работы лампы с установленными параметрами. Проверяют также работу устройства в ночное время и окончательно устанавливают комфортные для себя параметры.

Более сложные по конструкции устройства, которые применяют в охранных целях, имеют в своей конструкции еще регулятор дальности действия (SENS). С помощью него происходит настройка зоны чувствительности. Датчики также оснащают встроенным микрофоном с регулятором уровня шумов (MIC), при котором устройство должно сработать.

Два последних регулятора редко используют для недорогих датчиков, так как их функциональность в бытовых условиях редко бывает востребована.

Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

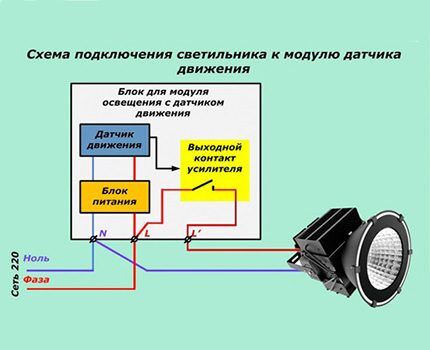

Простая схема подключения
Самая простая схема подключения решает основную задачу — включение лампы при обнаружении движения в зоне контроля

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

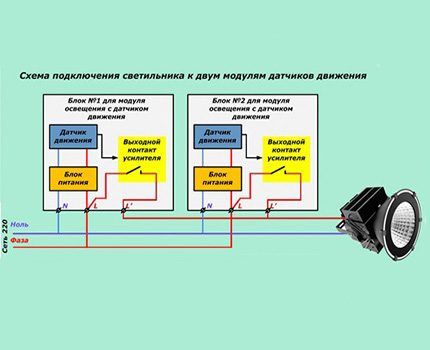

Схема с двумя датчиками
Схема подключения с двумя детекторами: при срабатывании любого из них контакт в электросети замыкается и светильник загорается

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

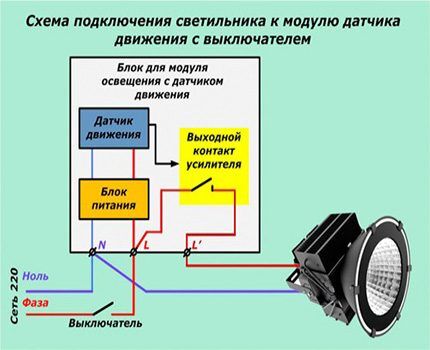

Схема подключения с выключателем
Один из вариантов организации схемы подключения с выключателем: при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

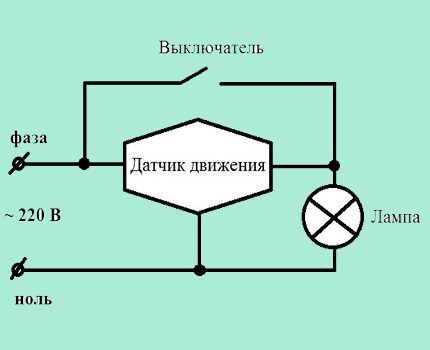

Еще одна схема с выключателем
В этой схеме включенный выключатель шунтирует участок электрической цепи, проходящий через датчик управления освещением. Такое подключение создает больше комфорта при управлении осветительным прибором

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Как подключить устройство по простой схеме и настроить его:

Видео #2. Два варианта подключения датчика к лампе с выключателем:

Способ подключения датчика движения к лампе во многом зависит от целей, которых планируется достичь. Исходя из того, нужно организовать автоматическое освещение в квартире или на улице, около охраняемого здания или гаража, подбирают устройство и рабочую схему.

Хотите рассказать о том, как подключали датчик движения к лампочке собственными руками? Располагаете полезной информацией по теме, которая может помочь посетителям сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок форме, размещайте в ней фото и задавайте вопросы.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (9)
Спасибо за Ваш отзыв!
Да (51)
Комментарии посетителей
  1. Сергей

    В принципе, очень полезная тема. Ставишь на входе прожектор или светильник. Подключаешь его через датчик движения, и красота. Вышел ночью — щелк и включилось. Ушел, выключилось. Удобно. Есть правда два нюанса. Нежелательно, чтобы система работала днем, лучше бы не выключалась, пока объект находится в поле зрения датчика. Необходимо при выборе датчика обязательно учитывать возможность подобной настройки.

    • Георгий

      Это все регулируется на современных датчиках движения. Правда, по опыту, уровень чувствительности настроить не так просто.

    • Эксперт
      Амир Гумаров
      Эксперт

      Добрый день, Сергей. Если перечитаете статью, окажется, что нюансы, указанные вами, давно решены. Просто надо покупая датчик, убедиться, что есть функция определения «ночи» – недостаточного освещения. Она, «функция», решает включать свет или нет. Если купили без нее, а потом сообразили, тоже не страшно – поставьте клавишный выключатель (днем будете выключать).

      Данный сайт предлагает и другую статью – «Выключатель с датчиком движения: как выбрать и установить выключатель света с датчиком». Там прочитаете о разновидностях датчиков – срабатывают на звук, инфракрасное излучение, ультразвук, микроволны. Инфракрасный, например, не выключит свет, пока в «зоне» человек.

  2. Александр

    У меня есть вопрос по этим датчикам движение к тем, кто уже ставил такие дома: не возникают ли проблемы с настройкой? Просто стоял у нас подобный прибор в подъезде, часто бывали то ложные срабатывания, то наоборот, очень медленный отклик, когда ты уже успевал пролет пройти и только тогда лампочка загоралась. Так электрика гоняли, он все пытался нормально настроить чувствительность прибора. Для квартиры это была бы неприятная ситуация.

    • Эксперт
      Амир Гумаров
      Эксперт

      Добрый день, Александр. Поставили инфракрасные датчики с углом охвата 180 градусов – срабатывают четко. Учли опыт соседнего дома – там, ожидая лифт, приходится изредка взмахивать рукой, чтобы свет включился. Прочитайте статью на этом сайте – «Выключатель с датчиком движения». Материал содержит ответы на ваши вопросы.

  3. Поставили мужики такой в туалете. Заходишь — свет включается. Сел на горшок — выключается. Правильно, чего там смотреть-то)))

    • Эксперт
      Амир Гумаров
      Эксперт

      Добрый день, Егор.

      Ваш комментарий про «Семь раз отмерь…» — проектировщикам всегда приходится составлять «технико-экономическое обоснование». Там заказчику проекта предоставляется расчет времени окупаемости устройства, установки, объекта.

      Применительно к туалетному датчику ситуация будет выглядеть следующим образом:

      — потери электроэнергии от бесполезно горящей лампочки — ≤ 5% электропотребления квартиры;
      — затраты на покупку, монтаж датчика. Чтобы устройство не раздражало, надо приобрести дорогой. Например, высококачественный MTN564419, выпускаемый Schneider Electric, обойдется в ₽25000. Купите, китайский за 300 рублей, будете мучиться.

      Подставьте экономические показатели вашего случая и окажется, что даже датчик средней цены окупится через столетия.

  4. Алекс

    Чтобы датчик работал правильно:

    1. Необходимо, чтобы он был размещен в правильном месте.
    2. Надо знать какая у него установлена собирающая линза.
    3. И, собственно, понимать принципы работы этого датчика, чтобы правильно его использовать.

    Кстати, в последнее время получили популярность датчики с 2 элементами внутри сенсора — он реагирует на изменение температуры между элементами, которое происходит последовательно при перемещении человека. Но и у него есть свой недостаток — если вы стоите неподвижно, то он вас не видит 🙂

  5. Тоныкок

    Подключил только что… Пока не ясно, днем надо будет проверить.
