Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Организация водоснабжения в частном доме достигла полной автоматизации. Минимальный набор оборудования и грамотное использование законов физики — и загородное жилье уже ничем не уступает по комфорту городской квартире.

Даже обычный расширительный бак для водоснабжения усовершенствован таким образом, чтобы минимизировать участие пользователя в процессе водообеспечения.

Характеристики закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности. Но это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности конструкции расширительных баков

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Устройство гидробака
Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Гидробак с фиксированной мембраной
Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ. Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Типы гидроаккумуляторов
Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Как работает расширительный бак для системы водоснабжения
Гидроаккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидробака

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом. Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Устройство раширительного бака для водоснабжения
В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет. Но некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Расширительный бак в системе отопления
Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для производства баков

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур. В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Как выбрать и рассчитать объем бака

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица объем гидробака
Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.)

Где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициентов
Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Как рассчитать объем расширительного бака для водоснабжения
Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальный или вертикальный бак?

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

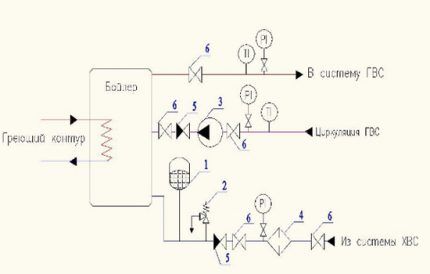

Подключение расширительного бака в системе горячего водоснабжения
Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный (+)

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема подключения гидробака в системе холодного водоснабжения
Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Как провести установку расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Установка расширительного бака
Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Гидробак в системе водоснабжения
Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Реле давления
Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса. Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра. Чтобы убедиться в целостности бака проводят внешний осмотр.

Измерение манометром давления
Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Характеристика и установка гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

Схема подключения бака открытого типа
К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер. Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Конструкция открытого бака
Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Полезное видео по теме

Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Многие фирмы, которые занимаются реализацией профессионального оборудования, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.
