Пиролизный котел своими руками: устройство, схемы, принцип работы

Термин «пиролиз» подразумевает процесс, где имеет место замедленное сжигание твёрдого топлива с получением газовой среды. Несмотря на «профессорское» название сооружения, сделать пиролизный котел своими руками относительно несложно, и самоделки на практике встречаются достаточно часто. Объяснение тому простое – газогенераторный котёл на дровах проще в обслуживании, зачастую эффективнее и экономичнее другого похожего оборудования.

Принцип действия пиролизных котлов

Котлы систем обогрева, где в качестве топлива используются твёрдые горючие материалы, помимо классики, относятся также к пиролизным конструкциям. Обычно их называют газогенераторными котлами.

Чтобы лучше понять принцип работы домашнего пиролизного котла, логично внимательно рассмотреть устройство такой техники. Начнём с особенностей топки как основной части нагревательной конструкции. По сути, рабочая область топливной камеры пиролизных котлов разделяется на две разделённых камеры.

Топка пиролизного котла

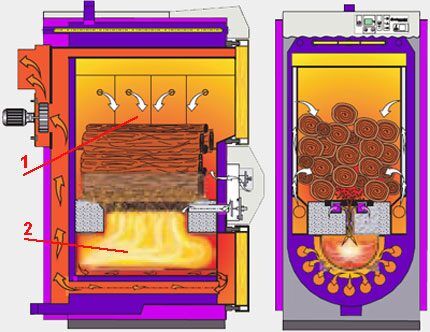

Конструкция пиролизного котла в разрезе: 1 – загрузочная камера (пассивная), где протекает процесс пиролиза (неполного горения); 2 – камера сгорания газа (активная), образующегося в процессе пиролиза

Одна из таких камер загружается твёрдым топливом – дровами, пеллетами, брикетами и т.п. Там начинается первичный процесс горения твёрдого топлива при ограниченной подаче воздуха. В таком состоянии топливо не горит, но тлеет. Газы, выделяющиеся при медленном горении, поступают в другую область камеры — активную, где уже при увеличенной подаче воздуха интенсивно прогорают.

Технически подобный процесс сжигания реализуется простым способом. Подобласти общей камеры попросту разделяются колосниковой решёткой и форсункой. Верхняя часть камеры – пассивная топка, нижняя часть камеры – активная топка. При этом следует учитывать конструктивную особенность – верхнюю подачу воздуха в топливную камеру (верхнее дутье).

Собственно, этим и отличается конструкция газогенераторного котла от классической однокамерной разработки, где применяется нижняя подача.

Насос пиролизного котла

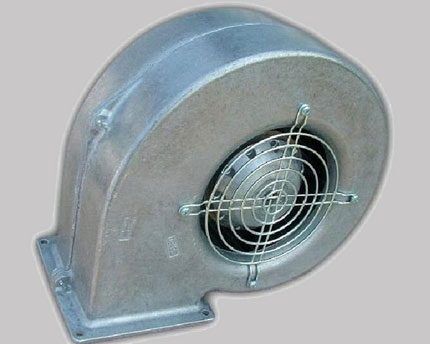

Классическая конструкция воздушного насоса (часто называют – вентилятором, но технически это ошибочное название), которая используется в схеме пиролизного котла. Это важная деталь, обеспечивающая эффективность работы оборудования

Технологически для устройства пиролизных котлов характерным моментом является также организация принудительной тяги. Конструкция двухступенчатой топки обладает завышенным аэродинамическим сопротивлением. Поэтому здесь никак не обойтись без установки воздушного насоса.

Как функционирует котёл на практике

Практическое применение оборудования удобно рассмотреть пошаговым процессом:

  1. Загрузка дров — укладка на колосник верхней области камеры.
  2. Поджиг топлива и запуск в работу дымового насоса.
  3. Образование древесного газа при температуре 250-850°С.
  4. Переход древесного газа в нижнюю область топки.
  5. Сгорание древесного газа при дополнительной подаче воздуха.

Далее полученное в нижней области топливной камеры тепло используется для нагрева теплоносителя. Теплоносителем может быть как водная среда, так и воздушная.

Полный набор деталей котла

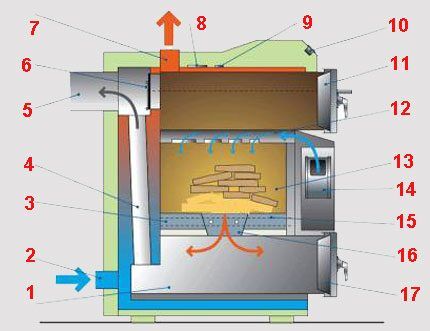

Конструкция котла: 1 – активная камера; 2 – вход воды; 3 – вторичный воздух; 4 – дымоход; 5 – патрубок выхода; 6 – дроссельная заслонка; 7 – выход воды; 8, 9 – датчики; 10 – терморегулятор; 11 – дверь пассивной камеры; 12 – первичный воздух; 13 – пассивная камера; 14 – воздушный насос; 15 – контур теплообменника; 16 – форсунка; 17 – дверь активной камеры

Если обратить внимание на все существующие конструкции домашних котлов, действующих на твёрдом топливе, главной альтернативой пиролизному котлу выступает конструкция традиционного исполнения. Это похожий вариант котла на дровах, где действует одна неразделённая топка и работает принцип нижней подачи воздуха в камеру сгорания. Но такая система считается менее эффективной и неэкономичной по причине быстрого сгорания топлива.

Пиролизный котёл способен выдавать коэффициент полезного действия на уровне 85-95% при условии 100% нагрузки. Однако КПД резко падает, если нагрузка составляет менее 50%. Именно поэтому изготовители пиролизной техники рекомендуют пользователям эксплуатировать оборудование с максимальной нагрузкой.

Аналогичный подход справедлив и для самодельных конструкций, при условии их полного соответствия классической пиролизной схеме и требованиям эксплуатации.

Для «пиролиза» требования эксплуатации, надо заметить, достаточно жёсткие:

  • обязательное оснащение воздушным насосом;
  • допустимая влажность топлива не выше 25-35%;
  • нагрузка на оборудование не ниже 50%;
  • температура обратного теплоносителя не ниже 60°С;
  • загрузка только крупным топливным массивом.

Также следует отметить дороговизну пиролизных систем промышленного изготовления. Наверное, поэтому пользуется высокой популярностью вариант «сделай сам».

Самодельный пиролизный котёл

Как правило, при изготовлении подобной отопительной техники своими руками за основу берётся популярная схема Беляева. Нельзя сказать, что это простое решение, которое позволяет изготовить нагреватель без проблем. Но, пожалуй, одно из тех решений, которое действительно можно реализовать.

Котёл по схеме Беляева

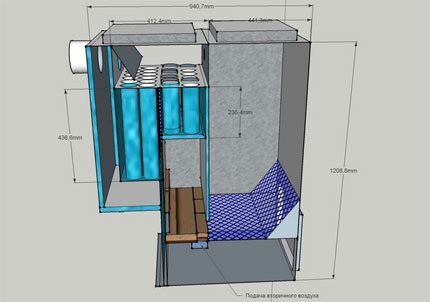

Трёхмерная схема пиролизного котла для производства своими руками. Это одна из простых схемных вариаций, которую возможно сделать в бытовых условиях самостоятельно

Для производства оборудования по этой схеме мастеру потребуется:

  • труба металлическая (d = 32; 57; 159 мм);
  • труба профильная (s = 60х30; 80х40; 20х20 мм);
  • стальная полоса (20х4; 30х4; 80х5 мм);
  • кирпич шамотный;
  • металлический лист;
  • воздушный насос;
  • температурный датчик.

Также необходимо иметь полный набор слесарного инструмента, плюс сварочный аппарат (и навыки сварщика, соответственно). Работу по изготовлению пиролизного котла своими руками явно не осилить в одиночку. Как минимум нужен один помощник.

Первым делом, в соответствии с выбранной схемой необходимо приготовить листовые детали сооружения. Рекомендуется заготовить листовые панели, обрезая их по размеру профессиональным точным оборудованием.

Применение для резки ручного инструмента типа «болгарки» не обеспечивает точность реза, что впоследствии сказывается на качестве исполнения сварки. Этот момент следует учесть. Разумное решение по нарезке листов металла – заказ в механической мастерской.

Сборка внутренних частей оборудования

Из одной части металлических листов необходимо сделать топливную камеру. Для этого материал, соразмерный схемным параметрам, соединяется и сваривается. Должна получиться двухкамерная конструкция, которую следует дополнить воздуховодами.

Эти элементы топливной камеры делаются из металлического швеллера или же для изготовления применяют профильную трубу. По всей площади фронтальной стороны воздуховода высверливаются отверстия.

Воздуховоды пиролизного котла
Воздушные каналы внутри топочной камеры. По этим каналам подаётся воздух с помощью воздушного насоса. Для равномерного распределения воздушного потока по всей длине канала высверливаются отверстия

Ниже по уровню, в области активной топочной камеры, на стенке, расположенной поперёк воздуховодам, врезается металлическая труба (вторичный подвод воздуха). Далее начинается работа с трубами, так как подошла очередь сборки трубчатого теплообменника. Эту часть пиролизной системы делают из металлических труб d=57 мм:

  1. Берётся два металлических листа по размеру чертежа и делается разметка.
  2. На основе разметки под расположение труб по листу вырезаются отверстия d=60 мм.
  3. Нарезаются трубы d=57 мм по размеру длины.
  4. Концы труб вставляют в отверстия одного листа и обваривают.
  5. Повторяют операцию с другим листом.

На выходе должен получиться готовый теплообменник, который скрепляется с корпусом котла там, где указывает схема.

Теплообменник для котла
Пример изготовления теплообменника из двух стальных листов и труб, нарезанных по размеру. Здесь требуется качественная сварка, чтобы в дальнейшем при эксплуатации котла не было проблем

Рядом с теплообменником (по верхнему уровню) устанавливается дроссельная заслонка. Эта деталь оснащается рукояткой и также приваривается к сооружению. Торцевая часть корпуса дросселя закрывается куском листа с патрубком под дымовую трубу.

Далее останется только сварить переднюю панель топливной камеры с окнами для дверей под каждую из двух секций и модулем для воздушного насоса.

Теплообменник с дроссельной заслонкой
Установленный теплообменник и часть конструкции дроссельной заслонки. Вариант регулировочного механизма в виде ручного рычага с возможностью фиксации заслонки в любом положении

Перед тем как ставить фронтальную панель, внутреннюю часть камер сгорания необходимо усилить шамотным кирпичом. Этот материал режется по размеру, некоторая часть под углом. Кирпич обтачивается и подгоняется по месту укладки.

Обработке шамотным кирпичом подвергаются обе рабочих секции топливной камеры котла. При этом аккуратно обкладываются места области заслонок воздухоотводящих (подводящих) труб. После выкладки кирпичом, устанавливается фронтальная панель.

Выкладка шамотным кирпичом
Пример выкладывания шамотным кирпичом внутренней области топливной камеры. Кирпичная обкладка защищает стенки камеры пиролизного котла от возможного прогорания по мере долгосрочной эксплуатации

По сути, основную сборку пиролизного котла на этой стадии можно считать завершенной. Собранную конструкцию необходимо обработать – убрать окалину от сварки, подчистить сварные швы, подровнять, если где-то имеются небольшие неровности.

На следующем этапе – заключение собранной конструкции в герметичный корпус. Эта часть сооружения также делается из металлических листов. Однако прежде нужна опрессовка.

Тестирование и окончательная сборка конструкции

Собранную конструкцию необходимо испытать. Обязательные действия – проверка на герметичность области котла, где должен циркулировать теплоноситель. Для проведения опрессовки теплообменника временно устанавливают заглушки на патрубках подачи и возврата теплоносителя.

Затем теплообменник заправляют водой. Желательно использовать горячую воду из сети отопления или ГВС, чтобы иметь возможность проверить сварные швы в условиях теплового расширения металла.

Основная конструкция пиролизного котла

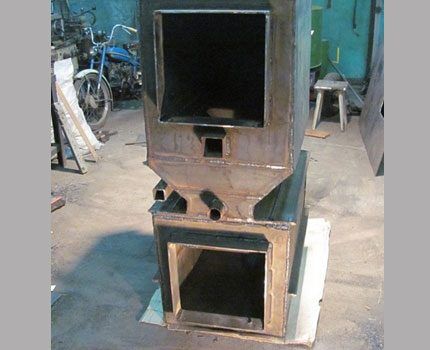

Передняя часть уже почти готовой конструкции с выведенными патрубками для подачи воздуха внутрь рабочих камер. Окна секций топливной камеры пока что без дверок. Это сооружение будет обшиваться корпусными листами

При условии отсутствия утечек по швам теплообменника воду сливают и приступают к обрамлению конструкции пиролизного котла внешними металлически панелями. Также на этом этапе изготавливаются и навешиваются двери окон секций камеры сгорания.

Двери пиролизной установки требуют исполнения с учётом высокотемпературных условий эксплуатации. Поэтому делают (или применяют уже готовыми) эти конструктивные элементы обычно из чугуна с дополнительным температурным усилением шамотным кирпичом.

Двери секций топливной камеры
Пример конструкции двери одной из секций топливной камеры пиролизного котла. Для усиления защиты от воздействия высокой температуры процесса горения дополнительно к металлу используется шамотный кирпич

Завершающий этап – установка пиролизного котла по месту его будущей эксплуатации. Монтаж конструкции ведётся на фундаменте или на бетонной плите. Высоту фундамента (плиты) относительно уровня грунта рекомендуется выдерживать размером не меньшим чем 100 мм.

После установки и баланса по уровням нижняя часть котла закрепляется к фундаменту. Останется присоединить дымовую трубу, установить воздушный насос и подключить линии подачи/выхода теплоносителя.

Котёл заключённый в корпус
Котёл пиролизного действия полностью закрытый в металлический корпус и готовый к установке на рабочее место. В качестве опорных элементов крепежа на корпусе приварены угловые зацепы

Изготовление пиролизной конструкции котла самостоятельно – это работа, требующая значительного вложения сил. Конечно же, не обойтись и без накладных расходов в плане финансовых средств.

Возможно, по закупке материала и по обращениям к сторонним услугам затраты окажутся меньше, чем стоимость оборудования промышленного изготовления. Однако разница, скорее всего, будет не столь существенной. Но главный вопрос не в деньгах.

Видеоинструкция по изготовлению котла

О самостоятельном изготовлении котла пиролизного действия:

Технически самостоятельное производство пиролизных котлов без наличия соответствующей базы является крайне сложным процессом. Также необходимы профессиональные навыки в работе с металлом, чёткое понимание инженерных схем и технологических тонкостей изготовления котельного оборудования. Без всего этого не стоит даже браться за работу.
