Газовый котел на сжиженном газе: принцип работы, виды, как правильно выбрать + рейтинг производителей

Если в районе расположения жилья нет централизованных сетей газоснабжения, палочкой-выручалочкой для хозяев станет газовый котел на сжиженном газе. Он легко отопит помещение любой площади и обеспечит проживающим надлежащий уровень комфорта.

Для корректной работы агрегат придется подключить к газгольдеру или баллонам с пропаном. Тогда в доме круглогодично будет уютно, сухо и тепло.

Общее описание и принцип работы

Газ сжиженного типа – это природный ресурс, для удобства хранения и транспортировки искусственно охлажденный до температуры -160 °C.

Котел, использующий этот вид топлива, по внешнему виду, конструкции и типу представляет собой традиционный теплогенератор. Он сжигает газообразное топливо, а образующееся тепло направляет на прогрев теплообменика.

Навесной котел на сжиженном газе
Котлы, функционирующие на сжиженном газе, в будущем можно перевести на традиционный магистральный газ, если такие коммуникации появятся вблизи жилого помещения. Для этого понадобится заменить несколько рабочих элементов и переподключить оборудование к централизованной газовой системе

Оттуда полезный ресурс «забирает» теплоноситель и переносит его по контурным коммуникациям, совершая таким способом отопление домов и подогрев бытовой воды, если это предусмотрено конструкцией оборудования.

Специфические особенности функционирования

Первое основное отличие агрегата от аналогов, работающих на традиционном магистральном газе, – это возможность качественно функционировать даже при сниженном давлении топлива. Второе – специальная форсунка, в которой отверстия жиклера имеют уменьшенный диаметр, подходящий именно для пропан-бутановой смеси.

Монтаж баллонов с пропаном
Чтобы котел справился с отоплением жилого дома и нагревом воды для сантехнических и бытовых нужд, его понадобится обеспечить необходимым объемом топлива. Для этого придется обстроить на участке газгольдер (резервуар, расположенный под землей) или подсоединить оборудование к баллонам с пропаном

Отдельные производители классических котлов комплектуют свои изделия инжекторными системами, чтобы, в случае необходимости, клиенты могли перевести оборудование на сжиженное топливо.

Правда, дополнительно придется поставить специальную форсунку, перенастроить газовый клапан и заменить некоторые параметры в электронной плате теплового генератора. Но зато после всех этих действий котел заработает в новом режиме, и клиенты смогут эффективно отопить сжиженным газом свои дома.

Подземный газгольдер
Обустройство газгольдера – один из самых эффективных способов обеспечения котла рабочим топливом. Объем хранилища можно выбрать так, что заправлять его придется раз в год или даже реже, тратя на это от 20 до 60 минут

Бесперебойную работу прибора гарантирует наличие постоянно поступающего топлива. Это могут быть обычные газовые баллоны, объединенные в группы от 2 до 15 штук, либо отдельные резервуары (газгольдеры). Подключение подающих коммуникаций к котлу осуществляется посредством редуктора. Он контролирует поставку топлива и обеспечивает его разумный расход (в пределах 1,8-2,0 м3/ч).

Мобильный газгольдер
Чтобы быстро и не очень затратно обустроить резервуар для топлива, можно приобрести мобильный газгольдер. Он мгновенно решит проблему с хранением ресурса и позволит снабдить отоплением дачу или не слишком габаритный загородный дом

В основной функционал входит и блок безопасности, состоящий из регулятора давления, предохранительных клапанов, контролера температуры и датчиков пламени. Система, оснащенная этими элементами, легко эксплуатируется и не создает хозяевам никаких проблем в процессе использования.

Виды котлов на пропане

На рынке бытового оборудования представлены три вида агрегатов. Это одноконтурные, двухконтурные и конденсационные котлы. Они выполняют схожие задачи, но отличаются по принципу устройства и функционалу.

Особенности одноконтурных приборов

Котел с одним контуром предназначается только для отопления помещения и обычно ставится там, где нагрев воды решен каким-то альтернативным путем.

Одноконтурный котел на сжиженном газе
Стоимость одноконтурных котлов несколько ниже, чем у аналогичных устройств с двумя контурами. Это обусловлено тем, что оборудование выполняет лишь узконаправленную функцию – обогрев жилища

Модуль снабжается закрытой камерой сгорания, а в процессе работы пламя котла обогащается кислородом, поступающим из помещения, где размещено оборудование. Отработанные в процессе горения материалы отводятся на улицу через вертикальный дымоход, специально обустроенный для этой цели.

Нюансы двухконтурных изделий

Приборы, оснащенные двумя контурами, эффективно отапливают жилые помещения любой площади и обеспечивают домовладения горячей водой. Прогревают теплоноситель две горелки, поджигаемые с помощью запальника, оснащенного встроенной системой пьезоэлементов. Когда пламя загорается, в работу включается датчик температур. По достижению определенных показателей он дает сигнал автоматике, и доступ к камере сгорания прикрывается.

Коаксильный дымоотвод
Если агрегат имеет закрытую камеру сгорания, для корректной работы и своевременного отвода продуктов горения необходимо обустроить коаксильный дымоход с тягой принудительного типа. Эта конструкция обеспечит равномерный приток кислорода к фитилю и позаботится о стабильном горении

Отработанные материалы и кислотные примеси выходят из помещения посредством дымохода, либо через вентиляционный отвод.

Как работают конденсационные агрегаты

Котел конденсационного типа поставляет в жилое помещение и отопление, и горячую воду для бытовых целей, но делает это несколько иначе, нежели двухконтурный. В конденсационном приборе холодная вода, оказавшись в теплообменнике, нагревается от горелки и горячего воздуха.

Конденсационный котел
Конденсационный котел относится к высокотехнологичным видам оборудования и очень экономно расходует топливо. Температура уходящего газа на горелке составляет 40°C, а уровень КПД при этом достигает 97%. При этом теплопотери не превышают показателя 0,5%

Потом половина жидкости идет в коммуникации отопительной системы, а вторая половина поступает в краны для мытья, стирки и прочих хозяйственных нужд. Пройдя полный цикл, вода из радиатора возвращается в теплообменник и вся процедура повторяется заново.

Виды изделий по расположению

Оборудование, функционирующее на сжиженном топливе, бывает напольным и навесным. Каждый вариант обладает специфическими характеристиками, делающими его привлекательным и практичным при определенных условиях. Имея на руках эту информацию, хозяева могут самостоятельно определить, какой прибор им наиболее подходит, а потом приобрести его в специализированном магазине.

Вариант #1: напольное оборудование

Устройства напольного типа распространены наиболее широко. Это высокомощные агрегаты, способные обеспечить комфортным теплом и горячей водой не только стандартные жилые дома, но и крупногабаритные загородные коттеджи.

Главным действующим элементом устройств является наддувная газовая горелка. Она имеет хорошую степень эффективности и отличается большой теплоотдачей.

Напольный котел
Напольные приборы проявляют стабильность в работе даже при сильном падении давлении газа в системе и надежно служат в режиме интенсивной эксплуатации от 15 до 25 лет в зависимости от фирмы-производителя

Котлы оборудованы чугунным или стальным теплообмеником. Элемент из чугуна имеет большой вес и продолжительный срок эксплуатации. Стальной предмет значительно легче, но проявляет хрупкость, чувствительность к механическим повреждениям и ударам и служит в течение меньшего периода времени.

Напольный котел на сжиженном газе
В прогрессивных модулях кроме базовых элементов имеется всевозможное вспомогательное оборудование, повышающее эксплуатационную безопасность. Это датчики контроля уровня тяги, объема теплоносителя и наличия пламени, а также термостаты, блокирующие работу при аварийно-высоком уровне прогрева рабочей жидкости

Прибор в зависимости от фирмы-производителя оснащается системой пьезо или электронного розжига. В первом варианте устройство запускается ручным способом посредством нажатия кнопки. Во втором случае активация происходит в автоматическом режиме, а котел при работе не расходует лишнего топлива, так как в системе отсутствует запальник с пламенем, горящим в постоянном режиме.

Вариант #2: настенные устройства

Котлы, предусмотренные для настенного размещения, отличаются компактными размерами и современным внешним видом. Они занимают минимальное количество места и подходят для размещения в малогабаритных помещениях сложной планировки.

Мастер монтирует котел
Установку навесного котла всегда осуществляет мастер, имеющий опыт работ подобного плана. Оборудование должно быть смонтировано в соответствии с требованиями безопасности, предъявляемыми к бытовым газовым системам

Функционально навесные агрегаты ничем не отличаются от напольных, однако, имеют несколько меньшую мощность и для использования в больших, просторных домах не слишком подходят. Зато они экономно расходуют топливный ресурс, обеспечивая при этом высокий уровень комфорта в жилом помещении.

Достоинства и недостатки агрегатов

Работающие на сжиженном газе котлы стоят дешевле, нежели приборы, использующие другие виды ресурса. Среди плюсов оборудования такие параметры, как:

  • полная независимость от централизованных поставок топлива и регулярного повышения цен на услуги коммунальных предприятий;
  • высокий уровень КПД (в среднем 92-95% и до 97% у отдельных моделей);
  • тихая горелка (для сравнения, горелочное устройство дизельного котла производит шумовой эффект размером 60-75 дБ);
  • оборудование не требует трудоемкого и дорогостоящего обслуживания, замены топливного фильтра и форсунки, перенастройки горелки и прочистки теплообменника;
  • полная автономность системы и, как следствие, отсутствие аварийных ситуаций;
  • неприхотливость приборов при хорошей надежности;
  • возможность в будущем не покупать новый котел, а перевести имеющийся на магистральный газ;
  • длительный срок службы агрегатов (напольных — до 25 лет, настенных – 15-20 лет) при условии квалифицированного монтажа, соблюдения правил эксплуатации и своевременного сервисного обслуживания;
  • безопасность устройств на сжиженном газе (топливо не воспламеняется даже при подогреве емкости, в которой содержится. Горение происходит только в момент смешивания вещества и кислорода, а это случается непосредственно в горелке и только в ней).

В продаже имеются полностью энергонезависимые изделия, позволяющие организовать полноценную обогревающую систему в труднодоступных условиях, например, в отдаленной лесной местности или высоко в горах.

Из минусов устройств наиболее значимы следующие позиции:

  • необходимость для постоянной качественной работы подключить котел к 3-4 баллонам пропана посредством редуктора и рампы;
  • емкости с сжиженным газом нежелательно располагать возле котла. Лучше разместить их в помещениях по соседству, оснащенных хорошей системой вентиляции либо вынести на улицу и вмонтировать в специальный ящик;
  • внимательность и осторожность, необходимые при подключении баллона, так как все операции совершаются вручную и требуют применения физической силы;
  • последующее переоборудование некоторых моделей котлов под обычный газ дорого стоит (замена горелки обходится в 30-40% от общей цены котла);
  • монтаж агрегата и подключение к газоподающим коммуникациям должен сделать лицензированный специалист с опытом работы.

Соотношение плюсов и минусов необходимо рассматривать в каждом отдельно взятом случае и на основании сделанных выводов принимать решение относительно целесообразности покупки того или иного вида оборудования.

Важные критерии выбора

Планируя покупку прибора, нужно учитывать такой параметр, как базовая мощность. Этот показатель измеряют в кВт и указывают в документации, прилагающейся к котлу. Отапливаемая площадь обычно в 9-10 раз превышает эту величину. Например, приобретая агрегат мощностью 10,5-11,3 кВт, удастся полноценно обогреть дом размером порядка 100 кв.м.

Отопление дома зимой
Специалисты рекомендуют, высчитывая соотношение мощность/площадь дома, делать поправку на возможные сильные морозы в зимний сезон и приобретать котел с некоторым запасом (порядка 15-20%). Иначе в период интенсивных холодов система физически не сможет поддерживать в помещении комфортную температуру

КПД агрегата также очень важен. Чем выше этот показатель, тем более экономично котел расходует топливный ресурс, обеспечивая при этом максимально эффективную отдачу. В моделях бюджетной линейки коэффициент обычно колеблется в диапазоне 90-94%. У более прогрессивных изделий премиум-класса он доходит до 96-97%, но стоимость таких агрегатов на порядок превышает среднюю цену.

Еще одна ключевая позиция, которую нельзя не принимать во внимание, — это расход топлива. Данные, которые указывает в сопроводительных документах производитель, считаются условными. Сколько реально газа расходуют работающие на пропане газовые котлы, зависит от КПД и мощности агрегатов, установленной температуры в жилом помещении, фактических теплопотерь здания и прочих факторов.

Более точные цифры определить смогут только профильные специалисты, но даже их информация будет иметь погрешность в 10-15%.

Баллоны с пропаном для отопления
Оборудование на сжиженном топливе должно функционировать при низком уровне давления в системе (не более 3-5 мБар). Только такие значения позволяют эффективно выработать газ из баллонов в полном объеме и без остатка

Если в планы входит организация лишь отопительной системы, для покупки подойдет одноконтурный котел. Когда же требуется обеспечить еще и подачу горячей воды, придется приобрести двухконтурный или конденсационный агрегат с открытой или закрытой камерой сгорания.

Для крупногабаритного жилого коттеджа лучше выбрать напольный аппарат. Он обладает большей мощностью и сможет обеспечить помещение полезным теплом и нужным объемом горячей воды. Для среднего или маленького домика, либо квартиры на земле будет достаточно компактного навесного устройства. При размещении оно не займет много места и гармонично впишется в интерьерное решение любого типа.

Рейтинг популярных моделей и производителей

Котел Siberia, изготовленный на отечественном предприятии АО «Ростовгазоаппарат» — наиболее продаваемый модуль среди всех, представленных сегодня на рынке газового оборудования. Представляет собой энергонезависимый агрегат с высоконадежной системой автоматики Eurosit, сделанной в Италии и полностью адаптированной под отечественные условия эксплуатации.

Прибор Siberia
Прибор Siberia состоит из прочных материалов высокого качества. Слой теплоизоляционного покрытия, имеющийся у всех моделей, делает эксплуатацию безопасной и защищает пользователя от получения ожогов и прочих потенциально возможных травм

Теплообменный бак проваривается в автоматическом режиме и за счет этого имеет повышенную прочность. Двухконтурные котлы снабжены проточным медным контуром для эффективного подогрева и последующей подачи в систему горячей воды. Управление модулем осуществляется на интуитивно понятном уровне и не создает трудностей даже тем пользователям, которые «не дружат» с техникой.

Модели представлены в самом широком ассортименте и разнообразных габаритах, безопасны и бесшумны. Высокое качество изделий подтверждено сертификационными свидетельствами установленного образца, а разумная стоимость приборов делает их вдвойне привлекательными в глазах покупателей.

Качественное и конкурентное по всем параметрам оборудование на российский рынок поставляет итальянская компания Ferroli. Изделия этой фирмы отличаются стильным, современным дизайном и удобной управляющей панелью, предусматривающей отображение общего режима работы оборудования и температурных показателей.

Котел Ferroli
Котел Ferroli оснащен прогрессивной и удобной системой, предохраняющей оборудование от замерзания. Конструкция предусматривает возможность подключить по желанию пользователя комнатный термостат и функцию дистанционного управления

Среди основных особенностей оборудования компактный теплообменник из меди, созданный по технологии, запатентованной компанией. Он состоит из 3 коммуникационных трубок, соединенных последовательно в единый комплекс. Внутри них располагаются змеевидные элементы ГВС, а внешняя часть имеет антикоррозийное покрытие, изготовленное на основе сплава алюминия. Котел является самым малогабаритным и легким агрегатом из всех, представленных на рынке.

Германская корпорация Bosch предлагает конвекционные турбированные котлы, предназначенные для настенного размещения. Они корректно работают при низком давлении газа в системе и в необходимом объеме обеспечивают помещение полноценным теплом.

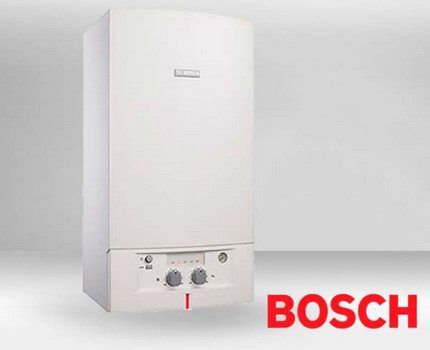

Навесной котел Bosch
Контролирующий узел агрегата содержит ограничитель температуры, препятствующий перегреву теплообменника и датчик давления, предохраняющий оборудование от эксплуатации при отсутствии в системе теплоносителя

Не менее качественные и практичные котлы для работы на сжиженном газе поставляет промышленная группа «Viessmann» (Германия). В ассортиментной линейке представлены как напольные модули высокой мощности, так и навесные компактные агрегаты для помещений малых габаритов.

Котел немецкого производителя «Viessmann»
Приборы немецкого производителя «Viessmann» работают бесшумно, демонстрируют высокий уровень КПД и надежно служат в течение многих лет

Все процессы полностью автоматизированы, а в некоторых премиум-моделях есть возможность подключения смс-оповещения или открытия доступа к управлению через интернет.

Кроме классических, компания производит еще и конденсационные изделия. Они расходуют топливо с предельной экономностью и обеспечивают теплоотдачу в размере 97%. Теплообменное устройство в них выполнено из стали, а наличие контроллера дает возможность пользователю установить дополнительный терморегулятор.

Полезное видео по теме

Как правильно организовать газификацию жилого помещения, используя газовые баллоны. Подключение котлов, особенности наращивания мощности системы в случае увеличения энергопотребности клиентов:

Особенности работы напольного отопительного котла, функционирующего на сжиженном топливе:

Установка современного. работающего на сжиженном баллонном газе котла – это оптимальный способ обустройства греющей системы в жилом помещении, расположенном вдалеке от централизованных коммуникационных сетей. Оборудование практично, долговечно, надежно и прекрасно справляется с поставленными задачами.

Если же в будущем возникнет потребность перейти на использование магистрального газового ресурса, полностью демонтировать агрегат не придется. Достаточно просто вызвать специалиста, оплатить замену горелки, внести некоторые изменения в электронный узел управления, перенастроить клапан, и оборудование начнет полноценно функционировать в новом режиме, не доставляя хозяевам никаких проблем или неудобств.
