Канализация в частном доме: обзор вариантов обустройства + пошаговое руководство

Трудно представить загородный коттедж без цивильного туалета и уютной ванной комнаты. Но не каждый поселок оборудуется системой сбора отходов. Поэтому, канализация в частном доме выполняется обособленно. Не знаете, какую выбрать систему? Эта статья расскажет обо всех особенностях канализации в частном доме.

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

С первым вариантом все предельно ясно — центральная сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

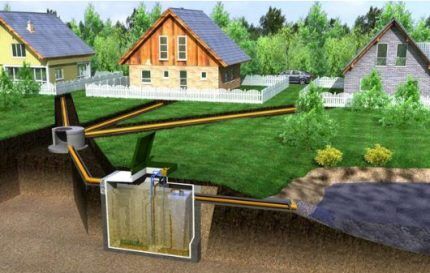

Центральная система канализации
В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип выгребной ямы. Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Септик с дренажным колодцем
Самая простая схема установки — это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки

Процесс сбора отходов дренирующего септика аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Септик Танк
Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Этапы обустройства сточной системы

Перед тем, как проводить монтаж канализации в частном доменужно составить проект. Он включает рабочий чертеж, где указываются размеры участка, отмечаются границы жилого дома и прилегающих строений. После этого располагается септик, с обязательным учетом правил соседства.

Работы по монтажу канализации включают такие этапы:

  1. Планирование канализационной системы.
  2. Монтаж трубопровода в помещениях дома с выводом в единый сток.
  3. Обустройство резервуара-сборника для органических нечистот с дренажным колодцем.
  4. Прокладка центральной трубы из дома к резервуару.

Если планируется установка герметичного резервуара, последний этап исключается.

Этап №1 — составление проекта

Существует несколько определяющих факторов, анализ которых позволяет выбрать подходящую канализационную систему: тип грунта, рельеф загородного участка, объем водопотребления, уровень грунтовых вод, соседство, расположение жилых и хозяйственных построек, наличие скважины с чистой водой.

Рассмотрим каждый пункт более подробно.

Учитываем тип грунта и рельеф

Каждая разновидность грунта обладает индивидуальными особенностями. На что стоит обращать внимание:

  • пучинистость;
  • глубина промерзания;
  • влажность;
  • степень впитывания влаги.

Для дренажной системы важен тип грунта. К примеру, глина очень плохо пропускает влагу. А вот чернозем напротив – хорошо. Этот параметр учитывается при определении площади фильтрующей поверхности.

Глубина укладки труб
Глубина промерзания играет важную роль при установке сточной трубы из коттеджа. Чтобы не допустить ледяной пробки, трубопровод утепляется

Если дом располагается на участке с ломаным профилем, т.е. имеются большие перепады уровня поверхности земли, септик располагается в низине. Пренебрежение этим правилом приведет к тому, что частично загрязненная вода просочится на поверхность. Результат – сильное загрязнение стоками участка.

Считаем объем потребления воды

Объем водопотребления важен при обустройстве индивидуальной системы канализации. На объем потребления воды влияет:

  • длительность времяпровождения в доме — основное жилье или летняя дача;
  • количество человек в семье;
  • этажность коттеджа;
  • количество бытовых приборов.

Для расчета точной цифры можно обратиться к справочникам и СНИПам. Там указаны нормы потребления, приведены расчетные формулы и коэффициенты.

Чтобы не вспоминать курс математики, воспользуйтесь онлайн калькулятором, представленным на нашем сайте. Его алгоритм расчета соответствует всем правилам действующих нормативных документов.

Для полноценной семьи из 4 человек, проживающих на постоянной основе, использующих уборную, ванную комнату, а так же стиральную и посудомоечную машинку, ежесуточный объем сточных вод равняется 1 м3.

Учитываем грунтовые воды и соседей

Установка дренирующего септика возможна, только если от насыпной фильтрующей подушки до залегания воды более 1 метра. Если это расстояние меньше, органические отходы обязательно попадут в водоносный слой.

Решение этой проблемы кроется в организации герметичного септика. Придется тратиться на откачку нечистот, но другого выхода нет.

Альтернативой сборного резервуара служит установка системы принудительной фильтрации. Такой комплекс оборудуется несколькими уровнями очистки. После полного цикла фильтрации вода пригодна для технических нужд — полив и т.д.

Также, прежде чем копать яму для емкостей, надо определиться с её местом. Требования СанПиН строго определяют расстояния, на которые удаляется септик от домов, хозяйственных сооружений, деревьев, источников питьевой воды, а также водоемов.

Расположение септика на участке
На схеме не указан соседский участок, но согласно нормативным документам от края резервуара до забора соседа должно быть не менее 3 м

Соблюдение этих норм – обязанность каждого домовладельца. При нарушении правил соседства кроме штрафных санкций, которые вы обязательно получите, можно навредить собственному здоровью.

Этап №2 — монтаж внутреннего трубопровода

Хороший отвод воды, в первую очередь, зависит от устройства внутреннего трубопровода коттеджа. После установки сантехнической фурнитуры, ее надо будет подключить к единой канализационной трубе, по которой стоки пойдут в очистные отстойники.

Монтаж трубопровода

Трубы лучше приобретать из поливинилхлорида (ПВХ), поскольку чугунные и металлические варианты требуют сварочных работ.

Процесс электрической сварки чугунных труб для неопытного обывателя может стать «камнем преткновения» на пути к положительному результату. Чугун – хрупкий металл, и резкое охлаждение стыкового шва неминуемо приведет к появлению микротрещин.

Пластиковые трубы обладают массой достоинств, в числе которых:

  • небольшая масса;
  • простота монтажа;
  • доступная цена;
  • большой выбор переходников и отводов;
  • инертность к агрессивным средам;
  • долговечность.

Монтаж начинается с кухни. Самая удаленная точка, обычно это место под установку кухонной раковины, располагается выше всех последующих.

Последним подключается туалет (унитаз), сточная труба которого расположена ближе всего к центральному стоку.

Трубы из ПВХ
Благодаря большому выбору фасонных изделий из ПВХ монтаж производится очень быстро. Наличие уплотнителя надо проверять на складе перед выпиской товара

Целесообразно объединить в один стояк кухню и ванную комнату. Для подключения всех точек сброса воды, кроме туалета, используется 50 миллиметровая труба. Для туалета – 110 мм.

Значение угла наклона зависит от диаметра трубы. Для 50 мм разность высот двух точек, удаленных друг от друга на 1 метр, составляет 30 мм. Это значение строго зафиксировано в нормативной документации.

При меньшей разности вода будет застаиваться. При большем значении твердые фракции налипнут на стенках трубы, а за счет возросшей скорости сброса велика вероятность срыва ближайшего гидрозатвора.

Сифон раковины
Гидрозатвор представляет собой естественный барьер, предотвращающий попадание воздуха из канализации в помещение. В его роли может выступать сифон для раковины

Обустройство вентиляции трубы

Вытяжная система канализации предназначена для уравновешивания отрицательного давления внутри трубопровода. За счет связи канализационных труб с атмосферой происходит выравнивание системы.

В качестве вентиляционной системы используется:

  • фановая труба;
  • воздушный клапан.

Фановая вытяжка является продолжением центрального стояка. Ее выводят над коньком крыши на расстоянии 30-50 см. Для защиты от осадков, на вывод крепится дефлектор, который дополнительно усиливает тягу.

Установка фановой вытяжки для частного коттеджа крайне нецелесообразна. Такая система потребует утепления трубопровода, а также выделения отдельного вентиляционного короба в перегородках.

Воздушный клапан – идеальный вариант. Его легко монтировать в трубопровод. Устройство устанавливается прямо в помещении. Клапан оснащен мягкой резиновой мембраной, которая пропускает воздух только внутрь.

Для двухэтажного дома достаточно одного устройства. Клапан монтируется на втором этаже.

Схема подключения сантехники
Схема подключения точек сброса отработанной воды к центральной трубе. Разность высоты подключения оттока посудомойки и унитаза определяет общий угол наклона трубопровода

Этап №3 — установка септика

Если принято решение делать систему канализации в частном доме своими руками, то лучше установить септик из бетонных колец или готовый пластиковый резервуар.

Объем емкости для сбора и отстоя органических отходов определяется расчетным путем. Обязательно прибавьте дополнительный куб. Точка врезки трубы располагается на расстоянии 2/3 от верхнего края септика, поэтому доверху он не заполняется.

Устройство ямы-септика

Первым делом надо выкопать три ямы для установки емкостей. Для экономии времени и финансовых затрат, два резервуара-отстойника целесообразно объединить в один.

Дно выкопанной ямы стоит укрепить бетонным основанием. На землю бетон класть нельзя, поэтому насыпьте слой щебня, толщиной 20 см.

Для устройства основания выставляется опалубка из строительной доски. Закреплять её надо арматурой по внешнему и внутреннему периметру.

Состав смеси используйте такой же, как для заливки фундамента. При этом обязательно уложите вязаную сетку в качестве армирующего элемента. Цемент лучше брать марки М500, так как вес заполненной емкости будет велик.

После того как основание затвердеет, а это произойдет не раньше, чем через 3 недели, переходите к установке накопителей.

Бетонные кольца устанавливаются в выкопанную яму с помощью крана. Когда уложено первое звено, стык с основанием надо промазать цементным раствором или плиточным клеем. Так вы добьетесь герметичности.

Установка бетонных колец
При установке септика из бетонных колец необходимо раствор наносить с излишком, чтобы он выдавливался при укладке последующего кольца

То же самое проделайте с последующими кольцами. Перед установкой второго и третьего, на стыки предварительно нанесите слой раствора. После монтажа всех звеньев еще раз обработайте стыки внутри емкости. Когда резервуар установлен, внутри делается перегородка из кирпича.

Для очистки монтируются смотровые люки. Горизонтальную перегородку выполняют бетонной плитой с отверстиями под пластиковые крышки.

Последним шагом является обработка всех внутренних поверхностей двух емкостей гидроизоляционным составом.

Стоит иметь ввиду, что выходное отверстие из первой емкости должно быть на 10 см ниже, чем первое — входное из дома.

Угол наклона определяется по тем же параметрам, что и для домашней разводки: при диаметре трубы 110 мм, разница высот на 1 метр составляет 20 мм.

Дренирующий септик
Схема установки дренирующего септика с двумя герметичными резервуарами. Наличие второй емкости позволяет отфильтровать воду от ила и прочих загрязнений

Чтобы наклон трубы соответствовал нормам, входное отверстие второго отстойника опускается на 10 см относительно первого.

На верхнюю часть резервуаров, а также на внутреннюю часть очистных люков крепится утеплитель. Очистные или смотровые люки устанавливаются прямо над перепускными трубами, чтобы можно было их чистить.

Для установки дренирующего колодца устройство бетонного основания не требуется. Здесь грунт под кольцами должен пропускать воду и задерживать нечистоты.

Поэтому на дно ямы насыпается песчано-щебеночная подушка. Чем толще слой щебня, тем дольше колодец будет выполнять свои функции. Через 5 лет придется заменить верхний слой щебня на новый, потому что старый заилится.

Следите за уровнем. При установке первого кольца на щебень, один край может перекосить. Если такое случилось, просто приподнимите краном звено и выровняйте щебнем уровень.

Стыки колец надо обработать раствором, чтобы добиться герметичности. Устройство гидроизоляции и смотрового люка происходит по аналогии с отстойником.

Дренажный колодец
Так устроен дренажный колодец. Чем толще насыпная фильтрующая подушка из щебня, тем реже придется ее менять

Организация вентиляции септика

Установка вентиляционных труб для септиков оправдана только в случае использования аэробных бактерий. Они усиленно поглощают воздух, который подается через вытяжку.

Еще одной разновидностью биологических бактерий являются анаэробы. Процесс их жизнедеятельности протекает без кислорода.

Важно не путать эти два понятия, так как некоторые анаэробы погибают, если в среде есть воздух.

Аэробы и анаэробы добавляются в отстойники. Бактерии полностью перерабатывают органику в воду. На практике добиться такого эффекта можно только при установке комплексных фильтрационных систем, но все-таки их надо использовать. Поэтому трубу для вентиляции установите в оба отстойника.

Канализационная труба из ПВХ для наружного применения выводится из каждой емкости через крышку. На конце устанавливается дефлектор.

Этап №4 — прокладка центральной трубы

Канализационная труба, которая выводит нечистоты из дома, отводится от цоколя на расстояние 5 метров. Трубопровод для наружного применения окрашен оранжевым цветом. Такое изделие отличается от «домашних» труб более толстыми стенками. Допустимая глубина укладки – 3 метра.

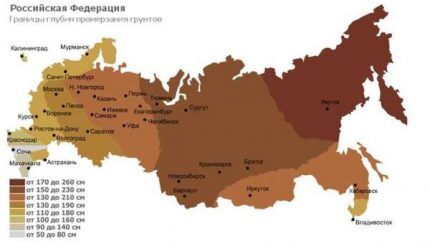

Глубина промерзания грунтов
Глубина траншеи определяется по таблице показателей промерзания грунта, плюс 10%. Среднее значение по России – 1,8 м

На дно выкопанной ямы, а также сверху уложенной трубы, насыпается слой песка 8-10 см. Чтобы обеспечить наилучший отвод органических нечистот из дома в резервуары септика, труба должна идти по одной линии. Повороты центрального стока категорически нельзя допускать.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки.

  1. Биологическая очистка бактериями.
  2. Механическая фильтрация сетками.
  3. Окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

Станция биологической очистки
При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.
