Устройство септика: принцип работы и базовые схемы организации

Загородные дома и дачные постройки, как правило, удаленно расположены от централизованной канализационной сети. Поэтому вопрос организации локальной очистной системы для многих домовладельцев весьма актуален. Оптимальное решение проблемы – установка на участке септика.

Первоочередная задача – грамотный выбор модели агрегата. Для этого необходимо понимать устройство септика, его принцип действия и возможные схемы установки.

Основные элементы септика

Септик – местная очистная установка, предназначенная для обустройства независимой от центральных сетей канализационной системы.

Основные задачи элемента – временное накопление стоков и их последующая фильтрация. Современные септики стали усовершенствованной альтернативной традиционным выгребным ямам.

Понимание устройства и механизма работы септика облегчит выбор очистного сооружения и его установку. Конструкции разных модификаций имеют некоторые общие составляющие. Очистная система представляет собой герметичный бак, включающий один или несколько отсеков.

Септик и выгребная яма
Чтобы не допустить загрязнение грунта объем отходов, поступающих в яму, должен находиться в пределах 1 куб.м/сутки. Однако в доме, где есть ванна, туалет, мойка и стиральная машинка, это требование невыполнимо

Камеры септика разделены перегородками. Движение жидкости между ними осуществляется по переливным патрубкам. К первому отсеку от внутренней канализации дома подведена сливная труба, а из последней камеры выводиться очищенная вода в грунт или полуочищенная – на почвенную доочистку.

Схема устройства септика
Многие модели оснащены механическим фильтром – отделение осадка происходит без химической реакции и добавления реагентов. Стоки фильтруются через песок, гравий или керамзит

Основными составляющими всех очистных агрегатов являются:

  1. Емкости для отстаивания стоков. Накопительные баки выполняются из пластика, металла, бетона или кирпича. Наиболее предпочтительны модели из стеклопластика и полипропилена – материалы устойчивы к истиранию и гарантируют герметичность резервуара в течение всего срока эксплуатации.
  2. Входящий и исходящий трубопровод. Переливные патрубки устанавливаются под уклоном, обеспечивая беспрепятственное протекание жидкости между баками.
  3. Элементы обслуживания. Ревизионные колодцы и люки. Устанавливается как минимум один колодец на наружной трассе канализационного трубопровода. При увеличении протяженности ветки более 25 м устраивается дополнительная ревизия.
  4. Вентиляционная система. Независимо от того, какие бактерии (анаэробные или аэробные) участвуют в процессе переработки сточных масс, для нормальной жизнедеятельности микроорганизмов, отвода метана и поддержания нужной температуры необходим воздухообмен.

Простейшая схема вентилирования локальной канализации включает один стояк в начале системы, а второй – на крайней секции септика. При обустройстве фильтрационных полей вентиляционный стояк устанавливается на каждой дренажной трубе.

Расположение септика
Вентиляционная система обеспечивает отвод газов, образованных в результате распада органики. Естественный воздухообмен основан на разности давлений воздуха – приточное отверстие располагается ниже вытяжного на 2-4 м

Общий принцип действия очистной установки

Функционирование любого септика базируется на принципах гравитационного отстаивания и биологической фильтрации естественным или принудительным методом. Возможно применение биоферментных препаратов и биофильтров. Условно последовательность очистки нечистот можно разбить на несколько стандартных этапов.

Этап 1. Первичная очистка. По канализационной трубе от дома сточные воды поступают в первый бак или отсек. Здесь происходит грубая чистка от взвешенных крупных частиц. Тяжелые взвеси (песчинки и подобные нерастворимые включения стоков) оседают на дно камеры. Легкие фракции (жиры и масла) поднимаются на поверхность и перетекают во следующий отсек.

Этап 2. Разложение тяжелых частиц. Опустившиеся на дно первой камеры отходы начинают бродить и разлагаться – продолжительность процесса около 3-х дней. В результате нечистоты распадаются на густую массу, углекислый газ и воду.

Процесс очистки
На дне первого отсека накапливается ил, который периодически надо удалять. Эффективность очистки жидкости в первой камере составляет около 60%. Для отвода в грунт этого недостаточно, поэтому требуется доочистка

Этап 3. Повторная очистка. Во второй камере происходит повторное разложение нечистот. В некоторых септиках на данном этапе за счет действия специальных бактерий и препаратов распадаются химические (отходы средств личной гигиены) и органические соединения.

Этап 4. Отвод жидкости. Дальнейший путь воды зависит от типа очистной системы. Очищенная жидкость может поступать в резервуар для последующего полива огорода. Если степень очистки недостаточная, то вода проходить процесс доочистки через инфильтрат, дренажный колодец, поля для грунтовой фильтрации и т.п.

Схематическое описание традиционного принципа работы септика передает общие черты процесса. Каждая модификация очистной установки имеет конструктивные и эксплуатационные нюансы исполнения.

Особенности работы разных видов септика

Все локальные очистные системы делятся на три категории: накопительные емкости, модели-отстойники с грунтовой доочисткой и септики глубокой биологической переработки стоков. Рассмотрим, как работает каждый из септиков более подробно.

Накопительная сточная система

По сути, накопительный септик, это аналог выгребной ямы – герметичный прочный однокамерный резервуар, в который поступают нечистоты. В конструкциях накопительного типа отходы собираются и временно хранятся. По мере заполнения бака производится откачка стоков с помощью ассенизаторов.

Накопительный резервуар
Объем емкости варьируется в пределах 1-4 куб.м. Габариты резервуара подбираются с учетом потребностей конкретной семьи, а именно – среднесуточным объемом стоков

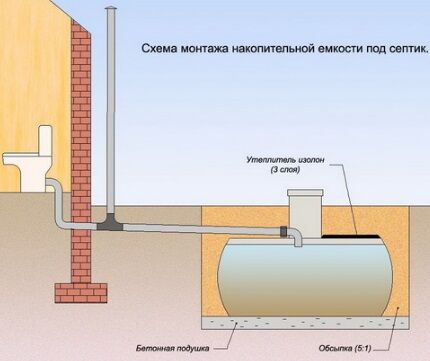

Схема канализационной системы максимально проста и состоит из накопителя и наружного трубопровода. Септик дополнительно может оснащаться:

  • обратным клапаном – предотвращает движение нечистот в обратном направлении;
  • сигнализацией с датчиком уровня стоков – оповещает хозяев о заполнении резервуара и необходимости откачки нечистот.

Популярные модели накопительных септиков: Барс-Н, Жук, Rodlex, Чисток.

Накопительный септик
Установка накопителя оправдана в случае невозможности обустройства системы последующей фильтрации или сезонном использовании септика, например, на даче

Отстойники с системами грунтовой доочистки

Агрегаты с грунтовой доочисткой относят к переливной категории сооружений. Система состоит из двух или трех секций и устройства для дополнительной фильтрации сточных вод. Попадая в накопительную емкость, сточные массы отстаиваются и разлагаются под действием бактерий-анаэробов.

Перетекая из емкости в емкость, сточные массы проходят несколько ступеней естественной сепарации. Однако степень чисто механической переработки достигает по максимуму 65 — 70%. Поэтому для полноценной очистки стоки, выходящие из отстойников, обязаны проходить дополнительную доочистку перед утилизацией и сбросом на рельеф или в грунт.

Септик с грунтовой доочисткой
Начальная фильтрация осуществляется в герметичном баке. Полуочищенные стоки выводятся в систему грунтовой доочистки – дренажные резервуары без дна с «фильтрующей подушкой» в грунте

Способы организации грунтовой доочистки сточных вод:

  • фильтрационный колодец;
  • поле подземной очистки;
  • фильтрующая траншея.

Фильтрующий колодец. Устанавливается в песчаных грунтах различной крупности и плотности сложения. Возможно использование в супесях с минимальным числом пластичности. Конструкция изготавливается из сборных железобетонных элементов, камня или кирпича. Сооружение не имеет дна – основание колодца засыпается щебнем. Высота дренажного слоя – 1 м.

Дренажный колодец
Требования к обустройству: расстояние от «фильтрующей подушки» до залегания грунтовых вод – минимум 100 см. Площадь фильтрации для песка – 1,5 кв.м, супеси – 3 кв.м из расчета на одного члена семьи

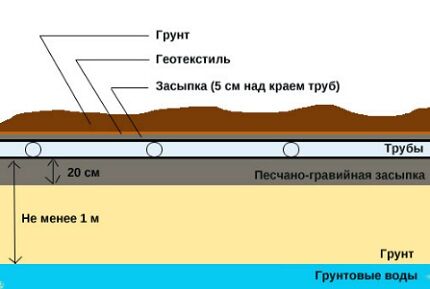

Поле подземной фильтрации. Комплекс перфорированных труб, расположенных на фильтрующей площадке – песчано-гравийной засыпке. Осветленная и отстоявшаяся в септике вода подается к оросительным трубам с отверстиями. Жидкость просачивается и попадает в грунтовый фильтр. Трубы могут соединяться коллекторной перемычкой с вентиляционным отводом или обустраиваться отдельными стояками вентиляции.

Фильтрационное поле
Технические требования: высота гравийно-песчаной подушки – от 20 см, глубина залегания оросительных труб – 0,5-1,8 м от дневной поверхности, не менее 1,о метра должно быть между условным дном системы и уровнем грунтовых вод

Система фильтрующих траншей. Сооружение используется на глинистых грунтах и на участках с возможностью сброса очищенных стоков в неиспользуемый водоем. В подготовленные траншеи глубиной 1,5-1,7 м размещаются в два яруса трубы: верхняя называется оросительной, нижняя дреной.

Отстоявшаяся в септике вода поступает в верхний трубопровод, просачивается сквозь перфорацию и проходит доочистку через щебень и песок. Затем прошедшие через естественный грунтовый фильтр стоки собираются нижележащей дренажной трубой — дреной, по которой отводятся к месту утилизации.

Впитывающая траншея
Пройдя фильтрацию, вода попадает в нижнюю трубу и сбрасывается на рельеф – часть впитывается в грунт, а часть – в ближайший водоем или овраг

Основным «элементом» доочистки и утилизации сточных вод выступает не водоотводящая конструкция, а непосредственно грунтовый многослойный фильтр. Необходимо собрать лишь интерфейс для эффективного распределения жидкости в толще земли.

Септик с биологической очисткой

Биосептик – станция глубокой очистки на базе микроорганизмов. Система представляет собой герметичный единый блок, усиленный ребрами жесткости и подразделенный на несколько камер. Количество секций определяет эффективность очистки.

Стоки, попадая по канализационной трубе вовнутрь септика, подвергаются разным методам очистки. Вода на выходе очищена на 90 — 96% и более, что позволяет использовать ее для полива растений или сливать в водоем. Дополнительная фильтрация в грунтовых системах не требуется.

Септик с биологической очисткой
Очистные сооружения с биофильтрацией можно устанавливать на площадках с любыми геологическими условиями, независимо от уровня грунтовых вод. Септик полностью готов к эксплуатации – корпус с «начинкой» необходимо только монтировать и подключить к канализации

Порядок работы «биосептика»:

  1. Первая камера выполняет роль отстойника. Здесь нечистоты делятся на частицы тяжелой и легкой фракции, образуя плавающую пленку и осадок, и перерабатываются анаэробами, не нуждающихся в поставке кислорода.
  2. Во втором отсеке органика и неорганические отходы разлагаются под действием аэробных микроорганизмов, требующих регулярной подачи кислорода для осуществления переработки и собственной жизнедеятельности.
  3. В третьей камере отфильтрованные стоки обеззараживаются химическими компонентами или подвергаются повторному воздействию бактерий-аэробов.

Для активации аэробных микроорганизмов в камеры септика должен поступать кислород – устройство снабжается аэратором. Поэтому большинство станций биоочистки энергозависимы.

Базовые схемы популярных моделей

В стремлении повысить эффективность действия септической системы, производители постоянно совершенствуют устройство агрегатов. Некоторые стараются облегчить конструкцию и сделать схему работы более понятной, а другие – повышают количество циклов и качество очистки, внедряя инновационные технологии.

Танк – комплексная очистка с инфильтратором

Септик Танк – очистная система с устройствами грунтовой доочистки. Цельнолитой корпус устройства усилен толстыми ребрами жесткости толщиной 17 мм. За счет своей конструкции септик может устанавливаться на разных грунтах. Благодаря блочно-модульному строению при необходимости получиться «нарастить» производительность системы.

Септик Танк
Бак септика состоит из двух-трех камер. Фильтры, перегородки и биогранулы позволяют очищать нечистоты тремя методами: механическим, биологическим и химическим

Цикл очистки воды в септике Танк делиться на следующие этапы:

  1. В приемнике тяжелые неорганические вещества осаждаются. Осветленная вода перетекает во второй отсек.
  2. Жидкость подвергается анаэробной переработке и в процессе брожения расщепляется на простые соединения. Во второй камере расположены мембраны, задерживающие жировые фракции.
  3. В отстойниках на два отсека цикл очистки заканчивается в инфильтраторе. В трехкамерных баках вода проходит биологическую очистку. Последний отсек наполнен колонией бактерий, способных утилизировать примеси.

На выходе вода очищена на 75-80% (зависит от количества камер). Для полного осветления система дополняется инфильтратором – резервуаром без дна, установленным в траншее на «подушку» из песка и щебня.

Принцип действия
Проходя через фильтрующий слой, неразложившиеся примеси оседают – в грунт поступает вода, очищенная на 95-98%. Альтернатива инфильтрату – дренажный колодец или фильтрационная площадка

Топас – многоступенчатая биофильтрация

Септик Топас – канализационная система глубокой биочистки. Устройство агрегата принципиально отличается от конструкции «горизонтальных» септиков. Вертикально ориентированный корпус разделен на 4 секции, циркулируя между которыми, нечистоты очищаются на 98%.

Септик Топас
Основная часть переработки сточных вод осуществляется аэробными микроорганизмами. Для жизнедеятельности бактерий в каждой камере предусмотрен аэратор. Фильтры улавливают плохо растворимые частицы разной фракции

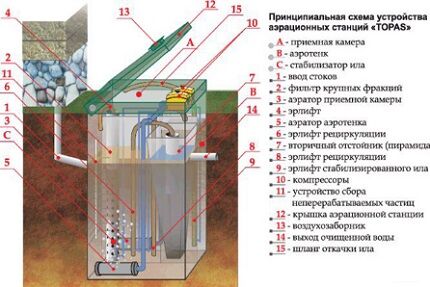

На схеме устройства аэробного септика видно, что все секции очистной установки соединены между собой шлангами. Эрлифт – разновидность трубного насоса, который транспортирует очищенную воду, ил и прочие примеси с одного отсека в другой.

Работа септика
Септик работает от электропитания. Весь процесс обработки стоков внутри сооружения происходит по заданному циклу, благодаря четко продуманной внутренней структуре

Отсек 1. Первичные нечистоты поступают в камеру и под воздействием аэробных бактерий расщепляются на легкие компоненты, воду и ил.

Отсек 2. В камеру попадают стоки, очищенные на 45-50%. В аэротенке воздушный поток поднимает мелкие частицы на поверхность воды. Отсек имеет пирамидальную форму, что способствует быстрому осаждению ила. Через эрлифт жидкость перетекает в следующую камеру.

Отсек 3.  Во вторичном отстойнике стоки повторно преобразуются на воду и ил.

Отсек 4. В камере накапливается очищенная вода. По мере наполнения бака поднимается датчик уровня жидкости, передающий сигнал на дренажный насос о заполнении емкости.

Тритон – энергонезависимая система очистки

Септики Тритон выполняет механическую и биологическую фильтрацию с грунтовой доочисткой. Важные достоинства моделей Тритон: компактность и простота конструкции. Для дачного участка, небольшого загородного поместья или надела с баней часто выбирают септик Тритон-Мини.

Два резервуара соединены между собой в верхних патрубках и на дне. Такое решение увеличило пространство для накопления ила на общем дне, а полуочищенной воде позволило свободно перетекать в соседний отсек.

Септик Тритон
Вторая камера оборудована биофильтром – устройство плавающего типа с биологически активной засыпкой. Несмотря на наличие фильтра, степень переработки сточной массы недостаточна для выброса ее в грунт

Для доочистки стоков в локальной очистной системе Тритон-Мини предусмотрен инфильтрат Тритон-400.

Экопан – шестиступенчатая фильтрация стоков

Септик Экопан – локальная станция с полным циклом биологической чистки канализационных стоков. Конструкция разработана для непростых условий эксплуатации: пучнистый, глинистый грунт, высокий уровень грунтовых вод, большая глубина прокладки подводящего трубопровода.

Резервуар цилиндрической формы с усиленным днищем. Жесткость емкости увеличена поперечными перегородками. Внутри септик разделен на шесть камер.

Септик Экопан
Назначение отсеков: 1 – первичный отстойник, 2 – анаэробный биореактор, 3 – аэротенк, 4 – второй отстойник, 5 – биореактор доочистки, 6 – третий отстойник

Принцип действия:

  1. В септической камере отстаиваются сточные массы и оседают твердые фракции.
  2. В анаэробном отсеке микроорганизмы перерабатывают стоки, очищая и осветляя их.
  3. В аэротенке в действие вступают аэробные бактерии. Аэратор насыщает нечистоты кислородом, активируя действие микроорганизмов и ускоряя распад органических, неорганических веществ.
  4. Вторичный отстойник накапливает остатки ила, которые с помощью эрлифта перекачиваются в первую камеру на повторную очистку.
  5. Биореактор доочистки содержит доломит. Минерал способствует лучшей фильтрации стоков.
  6. В третьем отстойнике тоже находится эрлифт, выводящий осадок в первую камеру.

После обработки очищенная вода выводится в естественный грунт или сбрасывается в накопительную емкость для использования в технических целях.

Rodlex – септик накопительного типа

Накопительный резервуар Rodlex выполнен из полимера способом ротационного формования. Цельнолитая емкость комплектуется удлиненными горловинами и крышками (диаметр люка – 80 см). Септик используется как выгребная яма.

Септик Rodlex
В конструкции предусмотрены посадочные площадки, которые размещены на боковых сторонах и горловине септика. Ввод трубопровода можно отрегулировать по высоте

При необходимости расширения рабочего объема, несколько резервуаров последовательно соединяются между собой в цельную накопительную систему.

Fast – аэробная технология утилизации

Септик Fast – инновационное решение очистки хозяйственно-бытовых стоков. Агрегат устроен таким образом, что работа по переработке сточной массы осуществляется максимально быстро.

Септик Fast
Очистное сооружение состоит из приемного блока, вторичного отстойника, встроенного аэротенка, насоса и модуля, где производится переработка стоков аэробами. Место обитания микроорганизмов – специальные соты

Нечистоты, попадая в приемный отсек, сразу подвергаются обработке аэробными микроорганизмами. С помощью компрессора и вентилятора в септик подается воздух – биомассы активизируются и расщепляют отходы. В ячеистой структуре модуля нечистоты, воздух и активные микроорганизмы перемешиваются – стоки преобразуются на воду и осадок.

Одновременно в работу включаются эрлифт, обеспечивающий перемещение жидкости во второй отсек. Здесь вода отстаивается и осветляется естественным путем – ил выпадает на дно. Работу над разложением нечистот продолжают анаэробные бактерии.

Осветленная жидкость выводится через выходное отверстие. Параллельно со сливом осуществляется прием новой порции нечистот.

Септик Fast – саморегулирующая система, подстраивающаяся под сточные воды с крупными фракциями или нечистоты с химическими компонентами. Благодаря ячеистой структуре модуля бактерии способны к самовосстановлению. От действия агрессивных химикатов погибают микроорганизмы, осажденные на стенках септика и поверхности стоков. Бактерии внутри ячеек выживают и продолжают активно размножаться.

Выводы и полезное видео по теме

Полное представление об устройстве и принципе действия очистных установок помогут составить наглядные видеоролики.

Основные составляющие локальной канализационной системы на базе септика Танк и принцип ее действия:

Принцип движения жидкости в автономной канализации Топас:

Порядок глубокой переработки сточных вод на примере септика Юнилос Астра:

Понимая устройство и принцип организации очистительного процесса, получится подобрать наиболее оптимальную модель септика.  Несмотря на внешнюю схожесть, каждая модификация имеет свои технико-эксплуатационные особенности, которые необходимо учитывать при монтаже и обслуживании системы.
