Выход газопровода из земли: требования и особенности обустройства узла выхода

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Татьяна Захарова
Последнее обновление: Август 2019

Каждый этап подключения дома к централизованному газопроводу должен выполняться согласно нормативным документам и правилам монтажа, поэтому допуск к работам имеют только представители газовых служб.

Остановимся на одном из ключевых этапов оборудования – цокольном вводе. Этим термином обозначают монолитное соединение двух элементов газопровода: полиэтиленовой трубы, которую укладывают в грунт, и стальной трубы, чаще всего наружной.

Подбирать детали и обустраивать выход газопровода из земли также должны газовики, однако владелец дома может проконтролировать и качество применяемых материалов, и соблюдение норм монтажа. А поможет ему в этом наша статья, в которой подробно разобран нормативный регламент, представлены схемы и примеры цокольного ввода.

Главный ориентир – нормативная документация

В дальнейшем, во время плановых проверок или при наступлении аварийной ситуации, контролирующие органы будут внимательно осматривать все узлы, начиная от врезки в центральную трубу и заканчивая подключением газового котла, плиты или духового шкафа. И первое, на что они обратят внимание, правильно ли выбран способ монтажа – надземный или подземный.

Траншея с газовой трубой
Более приемлемый, но и дорогой способ подводки топлива в дом – подземный. Его практикуют, если в дальнейшем на трубу не повлияют такие факторы, как сейсмоактивность, грунтовые воды, пересекающие путь дорожные покрытия

Цокольный ввод – это элемент подземной прокладки, следовательно, далее речь пойдет только о ней.

Но целостность и правильное оборудование выхода газовой трубы из земли важны не только из-за риска получить большой штраф во время проверки. Главное все же – в обеспечении безопасности жильцов дома и всех, кто находится поблизости.

Любое неисправное оборудование грозит серьезной аварией на газопроводе. К тому же при неправильном оформлении цокольного ввода возможна утечка газа, а это – дополнительные траты из семейного бюджета.

Выход газопровода у стены дома
Вывод газовой магистрали из-под земли наружу производят непосредственно около стены здания, чтобы обеспечить самый короткий путь до конечной точки – котла, который находится на кухне или в отдельном помещении

Во время прокладки магистральных труб монтажники ориентируются на положения, изложенные в российских нормативных документах. Например, в СНиП 2.04.08-87* рассмотрены все нюансы монтажа полиэтиленовых труб, предпочтительных для частного использования, а также требования к маршрутам их прокладки.

Здесь же регламентируется глубина закладки газопровода – 0,8 м. Исключение составляют территории, на которых не предвидится движение транспорта – 0,6 м. Эти данные необходимо учитывать при выборе размера оборудования для устройства выхода газопровода из земли, хотя заводские изделия обычно подогнаны под стандартную шкалу.

Нежелательно, чтобы поблизости от места монтажа узла ввода присутствовали подземные воды. Если они все же есть, нужно провести мероприятия по предотвращению деформации или всплытия полиэтиленовой трубы.

Конкретную информацию о подземных газопроводах можно почерпнуть из СНиП 42-01-2002. Здесь содержатся полезные материалы об использовании футляров – специальных защитных элементов, а также об условиях использования полиэтиленовых труб.

Две трубы в одной траншее
Интересно, что в одной траншее можно располагать две и даже более газовых магистралей, но так, чтобы была обеспечена возможность свободного доступа к каждой из них при ремонте

Во время укладки труб рабочие могут столкнуться с тем, что газопровод пересекается с другими инженерными сетями. Это не вызывает сложностей, так как допустимое расстояние между сетями – всего 20 см.

Все этапы строительства, от разработки проекта до приемки в эксплуатацию, должны проводиться по нормам СНиП 3.02.01-87, ПБ 12-529-03 и СП 62.13330-2011.

Особенности оборудования выхода газопровода

Самостоятельно изготавливать детали для оборудования цокольного ввода нельзя.

Их выпускают в заводских условиях из материалов, соответствующих требованиями ГОСТ:

  • прямошовных стальных труб (10705-80 или 3262-75);
  • бесшовных труб (8734-75 или 8732-78);
  • полиэтиленовых труб (50838-95).

Следует помнить, что все соединения вводной части с газопроводом должны быть неразъемными — и те, что находятся под землей, и те, что расположены снаружи. Стальные элементы соединяют методом сварки и изолируют. И хотя в жилой сектор поставляется газ низкого давления, переходные детали часто рассчитаны на подачу топлива среднего или высокого давления.

Подробнее о давлении в газопроводе — читайте далее.

Надземная часть цокольного ввода
По правилам монтажа, длина надземной части магистрали, помещенной в футляр или просто изолированной, должна превышать высоту устойчивого снежного покрова на 0,2 м (по средним показателям)

Длина нижней части зависит от условий монтажа и заглубления газопровода. Но нужно помнить, что траншею никогда не прокладывают ниже основания фундамента дома. Получается, что все детали входа газопровода в землю должны находится на отрезке от нижней точки фундамента до окон 1-го этажа.

Переход полиэтилен-сталь в траншее
Соединение полиэтилен-сталь чаще всего располагают на более защищенном горизонтальном участке, который находится в грунте. При этом одно из требований – температура не ниже -20°С

Обеспечить правильный температурный режим можно утеплением полиэтиленовой трубы и неразъемного соединения. В южных регионах теплоизоляция не нужна, но необходимо исключить механические нагрузки на соединительный узел.

Виды цокольных вводов

Выделяют три вида узлов выхода газопровода из земли, а также их варианты – в футляре или без него. Все представленные конструкции предназначены для установки в местах выхода газовой магистрали наружу из грунта, подходят для газификации жилых домов, то есть сетей с низким давлением.

Рассмотрим более подробно, чем они отличаются.

Вариант #1 – Г-образные

Это наиболее распространенный вид конструкции, имеющий форму буквы «Г» и напоминающий кочергу. Изготавливается обычно из двух видов труб – стальных и полиэтиленовых. Стальная часть изогнута методом холодной гибки, без сварных швов, и защищена от коррозии экструдированным полиэтиленом или другим влагостойким материалом.

Схема Г-образного цокольного ввода
Схема ЦВПС с указанием материала изготовления и способов соединения конструкции с трубами. Монолитный узел полиэтилен-сталь находится на горизонтальном, подземном участке изделия

Расположение неразъемного соединения под землей, на горизонтальном участке, оберегает его от промерзания в морозы, характерные для северных регионов с суровым климатом.

Заводские цокольные вводы
Изделия изготавливают на заводах, там же покрывают их слоем изоляции. Уже на местах производится защита соединительных узлов липкими полимерными лентами, толщина слоя – не менее 1,8 мм

Кроме обычных конструкций выпускают изделия с переходом. Это металлическая деталь стандартного диаметра 25 или 32 мм, изготовленная вальцеванием и закрепленная приваркой.

Вариант #2 – i-образные

Материал для изготовления i-образных конструкций тот же, что и для производства Г-образных аналогов – полиэтиленовые и стальные трубы ГОСТ-стандартов. Предназначены они также для обеспечения подачи газа в жилые дома – дачи, коттеджи.

Особенностью изделий является место расположения перехода полиэтилен-сталь. Он находится не на горизонтальной части, как у альтернативного Г-образного изделия, а на вертикальной, но под землей.

Схема i-образного цокольного ввода
Схема i-образного цокольного ввода. Благодаря расположению неразъемного соединения на вертикальной части изделие подходит для монтажа в любых типах грунтов

Для защиты соединения используют теплоизоляцию и металлический футляр. i-образные конструкции, даже максимально утепленные и изолированные, имеют ограничения по температуре. Их устанавливают в местностях, где температура воздуха зимой не опускается ниже -15°С.

К жилым домам обычно подключают газ низкого давления, однако i-образный ввод подходит для подачи топлива и под средним/высоким давлением.

Вариант #3 – прямые

Главное отличие прямого выхода газовой трубы из земли в том, что он состоит полностью из полиэтилена, что обеспечивает свободный изгиб. Второй особенностью является применение его только для жилого сектора, так как он не выдерживает подачу топлива среднего и высокого давления.

Схема прямого цокольного ввода
Переход полиэтилен-сталь расположен вверху, на вертикальной части изделия. Для защиты от механических повреждений и воздействия атмосферных явлений он заключен в прочный металлический футляр

Прямые вводы располагают у жилых домов, в непосредственной близости от точки подключения бытовых приборов – котлов, плит, духовок.

Пример практической реализации

Для более основательного представления о процессе ввода газа в дом предлагаем рассмотреть пример – газификацию дачи.

Табличка для обозначения маршрута газопровода
Газовая трасса проходит неподалеку от жилого дома, всего в 10 м от забора. При сборе документов оказалось, что грунт идеально подходит для прокладки трубы и дополнительных мероприятий для укрепления магистрали не потребуется

Дом расположен на участке с огородом и деревьями, поэтому при рытье траншеи пришлось «петлять» между соснами и яблонями.

В общей сложности расстояние от врезки в центральную магистраль до цокольного ввода – 70 м. Глубина траншеи – 1 м, ширина – 35-40 см. Этого достаточно, чтобы проложить трубу, а в случае ремонта произвести мероприятия по замене.

Далее магистраль проходит вдоль стены и разделяется на две ветви, одна из которых идет к газовой плите, вторая – к бытовому обогревательному котлу.

Конструкция цокольного ввода из представленного примера – образец выхода газопровода из земли в футляре, защитном металлическом чехле.

На нашем сайте есть статья, где мы подробно рассмотрели процесс газификации частного дома. Рекомендуем к прочтению.

Какие виды футляров используют?

Газовики сами определяют, какой вид цокольного ввода оптимален для конкретных условий, они же выбирают защитный футляр и способ его установки.

В зависимости от конфигурации изделия, его помещают в один из футляров:

  • гибкий разрезной из полиэтилена;
  • металлический.

Оба вида выпускают в базовых условиях.

Для изготовления эластичного футляра используют полиэтиленовую трубу, разрезанную вдоль пополам. При монтаже ее склеивают герметиком, обматывают по всей длине клейкой лентой и зажимают металлическими хомутами.

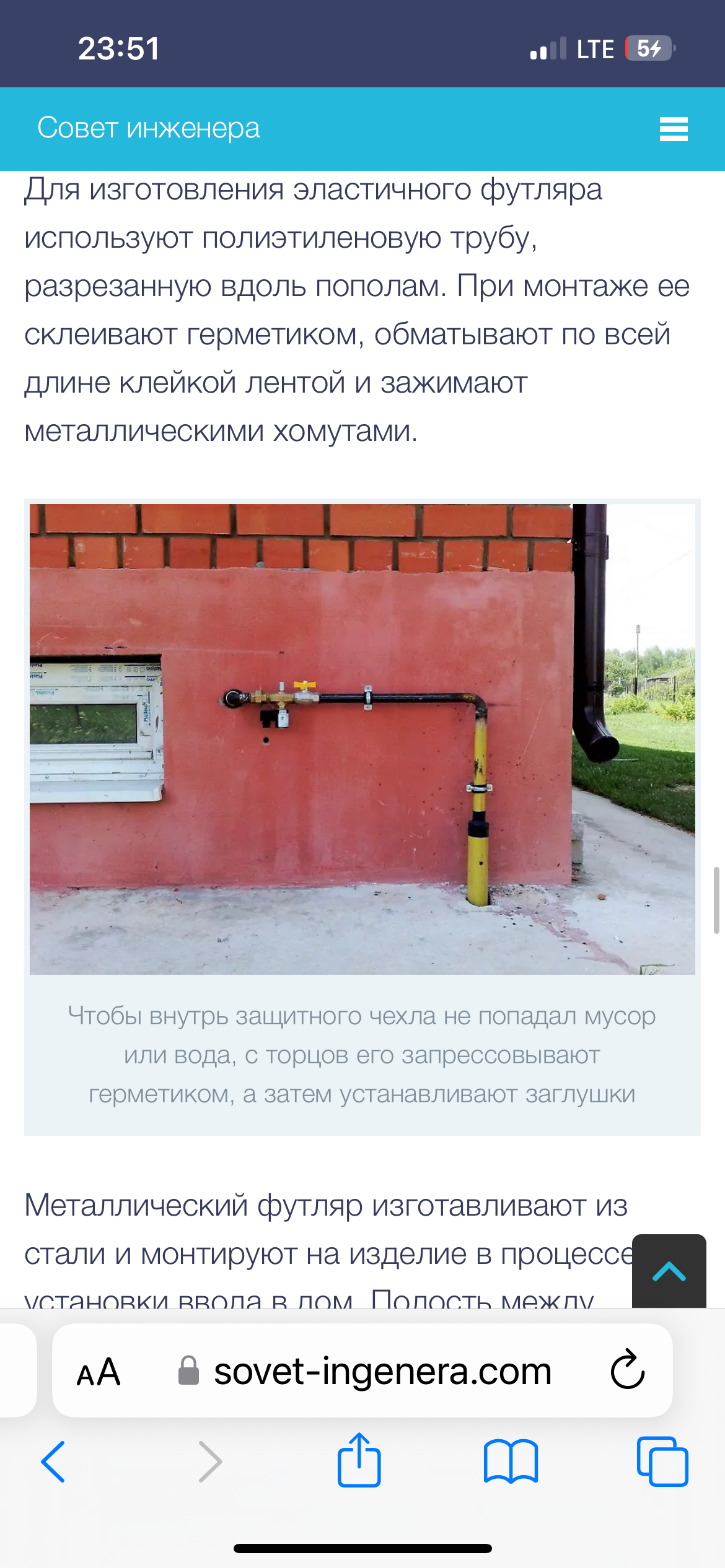

Выход газопровода у фундамента дома
Чтобы внутрь защитного чехла не попадал мусор или вода, с торцов его запрессовывают герметиком, а затем устанавливают заглушки

Металлический футляр изготавливают из стали и монтируют на изделие в процессе установки ввода в дом. Полость между газовой трубой и чехлом заполняют или пряденым льном, или веревкой, а затем с обоих торцов примерно на 20 см закупоривают мастикой.

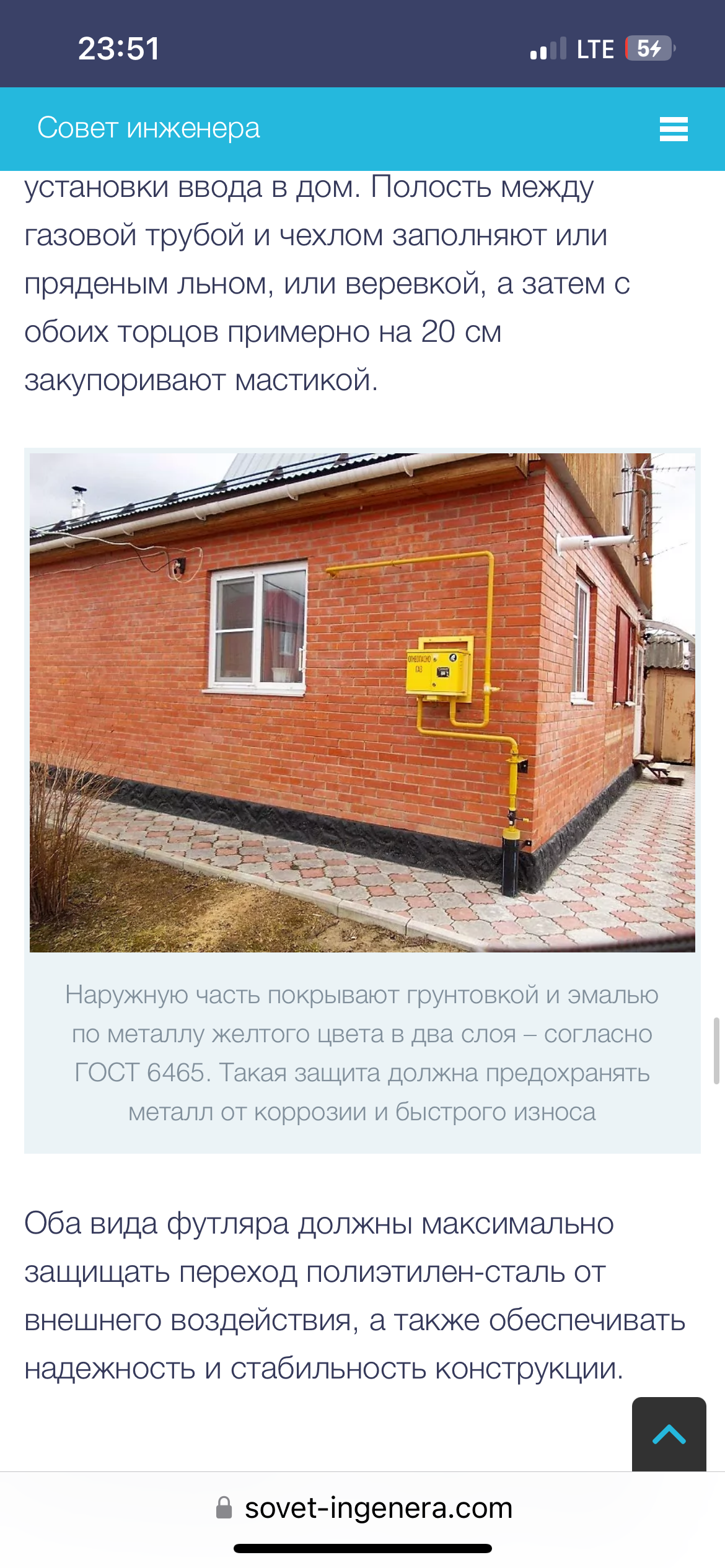

Газопровод покрыт эмалью желтого цвета
Наружную часть покрывают грунтовкой и эмалью по металлу желтого цвета в два слоя – согласно ГОСТ 6465. Такая защита должна предохранять металл от коррозии и быстрого износа

Оба вида футляра должны максимально защищать переход полиэтилен-сталь от внешнего воздействия, а также обеспечивать надежность и стабильность конструкции.

Рекомендации по защите трубы

Обычно представители организаций, монтирующих подводку газопровода в дом, действуют строго по инструкции. Любое нарушение правил установки чревато большими неприятностями для собственников дома и штрафными санкциями для газовиков.

Представители газовой службы
Заключать договор на подключение дома к ЦГМ нужно с компанией-поставщиком или представителями организации, обслуживающей магистральную подачу газа в вашей местности

Однако иногда и мастера допускают оплошности, поэтому рекомендуем владельцам коттеджей и дачных домов пристально следить за работой специалистов.

Вот несколько полезных советов:

  1. Если вы точно знаете, что для вашей территории характерны пучинистые грунты, требуйте установки цокольного ввода в футляре.
  2. Если существует риск затопления поверхностными водами через грунт засыпки, то нужно соорудить отмостку с 3-сантиметровым уклоном. У конструкций без футляра отмостка должна возвышаться над поверхностью земли на 0,15 м.
  3. Чтобы защитить конструкцию внутри футляра, устанавливают заглушки. Верхнюю делают грибовидной формы.
  4. Заглушки футляра должны обладать необходимыми характеристиками влагостойкости, устойчивости к УФ-излучению.
  5. Вертикальная часть ввода должна располагаться перпендикулярно горизонтальной, без уклона.
  6. После монтажа футляр не должен проседать, при необходимости используют специальные опоры.

Для засыпки конструкции ввода подходят только непучинистые грунты, просеянные и плотные, без крупных включений. Каждые 25-30 см засыпки тщательно трамбуют, чтобы заполнить пазухи.

Для подключения газа к дому применяют не только готовый заводской цокольный ввод. Он присоединяется к внутридомовой магистрали отрезками труб, которые зачастую нужно гнуть. Для этого у газовиков с собой всегда спецтехника и специальный инструмент.

Спецтехника газовой службы
Автомобиль газовой службы укомплектован необходимым инструментом: трубогибом универсального типа под любой диаметр, сварным оборудованием, верстаком с тисками, бухтами с полиэтиленовыми трубами и лентами для герметизации

Обычно рабочие используют свой материал – качественный и проверенный на других объектах, но владелец имеет право запросить сертификаты на материалы и проверить, соответствуют ли они тому, что указано в проекте.

Выводы и полезное видео по теме

Обзор цокольного ввода – снаружи и изнутри:

Ввод газа в дом от газгольдера:

Мероприятия по вводу газопровода в дом:

Монтаж цокольного ввода – это всего лишь один из этапов подключения дома к магистрали, подающей природное топливо, но отнестись к нему нужно серьезно и ответственно. Рекомендуем заключить договор с обслуживающей компанией, которая проведет установку, подключение, тестирование, а в дальнейшем будет контролировать работу газопровода.

Появились вопросы по теме статьи? Задайте их нашим экспертам — блок для связи расположен ниже. Также вы можете дополнить материал ценными сведениями или поучаствовать в обсуждении.
