Заземление ванны в квартире: зачем и как правильно заземлять ванну

Из-за того, что в санузле электроприборы постоянно находятся в условиях повышенной влажности, ванная считается одним из самых опасных мест в квартире с точки зрения техники безопасности. Любой электрический прибор может стать причиной «утечки» тока.

А если к предмету под напряжением кто-то прикоснется, последствия могут быть плачевными. Заземление ванны в квартире – простая процедура, но она может спасти жизнь и здоровье человека.

Что такое заземление и зачем оно нужно

Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.

Понятие «заземление» — немного физики

Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.

Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.

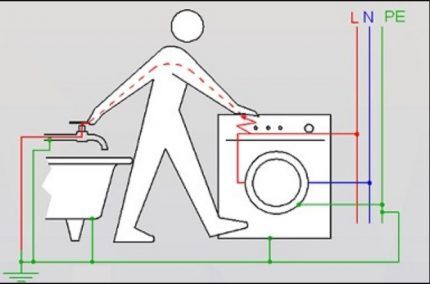

Поражение током
Если взяться одной рукой за «0», а другой – за фазу, тело станет проводником между разными потенциалами и по нему пойдет ток

Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» — значит соединить сеть электропроводки с землей подходящим проводником. Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.

Разница между занулением и заземлением
Зануление выполняет ту же функцию, что и заземление, но отводит ток не на землю, а на «0». То есть корпус прибора соединен с нулем, и в том случае, когда на корпус пробивает ток, происходит короткое замыкание и выбивает автомат

Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.

Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.

Почему нужно заземлять ванну в квартире

Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.

Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.

Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.

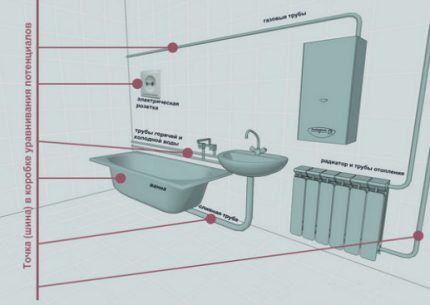

Схема заземления
Если вы решили заземлить свою ванну, стоит рассмотреть вариант подключения и остальных опасных поверхностей и приборов к земле: трубопроводов, водонагревателей и пр.

Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью. Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:

  • электрический водонагреватель;
  • стиральная машина;
  • полотенцесушитель;
  • фен;
  • электробритва.

Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.

Особенности заземления ванн из разных материалов

Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка. Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.

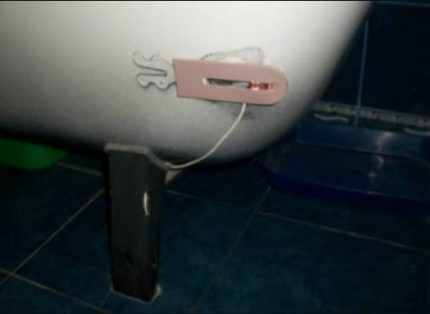

Лепесток заземления
Заземляющая перемычка должна быть хорошо приварена или прикручена к ванне. Плохой контакт между заземляющим проводом и поверхностью чаши может привести к тому, что заземление не сработает

Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество. Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.

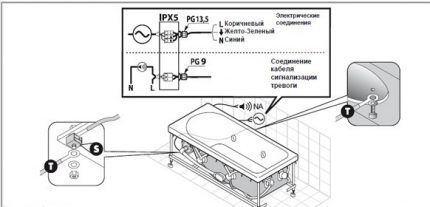

Схема заземления джакузи
Акриловые ванны с гидромассажем и без него заземляются при помощи предустановленной заземляющей перемычки. Соединения осуществляются при помощи клемм, как показано на схеме

Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В. Помимо обязательных правил подключения подобного рода ванн, таких как расположение розетки не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44, обязательно нужно заземлить и саму ванну, на всякий случай.

Электротехнические работы – с чего начать

Когда с теорией все встало на свои места, пора приступать к практике. Вопрос заземления в квартире может стать серьезной проблемой, если в доме нет заземляющего контура. Но и это легко исправимо, если есть желание и возможности. Правильно подберите материалы и инструменты, а потом займитесь монтажом провода.

Выбор материалов – что купить перед началом работы

Для начала нужно определиться с тем, какие материалы приобрести для электромонтажных работ. Ведь обязательно нужно правильно подобрать площадь поперечного сечения провода, его тип, не ошибиться с количеством расходного материала.

Провод заземления
Важно подобрать правильный провод. Как правило, изобретать велосипед не нужно. Готовые медные кабеля заземления с площадью сечения 6 мм. кв. в желто-зеленой изоляции продаются в любом строительном магазине в отделе электрики

Помимо этого основного элемента вам понадобится:

  • коробка уравнивания потенциалов;
  • УЗО на нужное количество Ампер;
  • клеммы;
  • хомуты для труб.

Коробка уравнивания потенциалов – это пластиковое отделение, в котором соединяются все ответвления заземляющего провода.

Поскольку заземлять объекты последовательно запрещается, от каждого прибора или трубы в коробку уравнивания потенциалов (КУП) должен идти отдельный кабель.

УЗО
Устройство защитного отключения полностью отрезает питание цепи. Обычно каждая комната подключается к отдельному автомату. При аварии в ванной выбьет только соответствующий участок, а не всю квартиру

УЗО (устройство защитного отключения) не устанавливается в ванной комнате. Его место в коридоре или в другом сухом, безопасном месте. Для квартир чаще всего выбирают УЗО на 10 или 16 А, но если у вас есть электроприборы повышенного потребления, такие как электродуховка или проточный водонагреватель с высокой производительностью, такой защиты может быть недостаточно.

Использование хомута
Трубопроводы, радиаторы отопления, полотенцесушители удобно подключать к контуру заземления с использованием обычных хомутов. Металлическое кольцо плотно обхватывает трубу и обеспечивает хороший контакт

Клеммы – специальные соединения, которые позволяют аккуратно и «культурно» подсоединять провод к лепестку ванны. Хомуты нужны для тех случаев, когда помимо ванны вы захотите отдельно заземлить трубопровод.

Необходимый инструмент для электротехнических работ

Набор необходимых инструментов для прокладки заземления в ванной не очень отличается от стандартного набора электрика. Ничего нового и специфического покупать не придется, достаточно позаботиться об:

  • отвертке;
  • гаечном ключе;
  • дрели и сверле по металлу;
  • фонарике;
  • тестере или мультиметре;
  • сварочном аппарате (не обязательно);
  • средствах защиты (крайне обязательно).

Самый ходовой инструмент в ящике домашнего мастера – отвертка. Электротехнические работы лучше выполнять индикаторной отверткой. В рукоятке у нее спрятана лампочка, которая загорается, если дотронуться отверткой до элемента под напряжением.

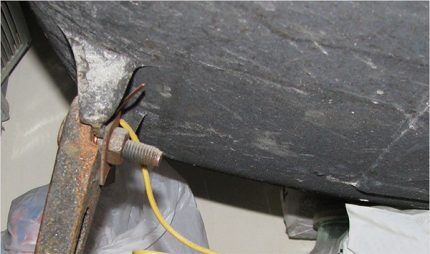

Чугунная ванна
Сделать отверстие в наплыве чугунной ванны можно при помощи сверла по металлу и дрели. Не стоит забывать о повышенной хрупкости этого металла, поэтому работать нужно с большой осторожностью

Гаечный ключ нужен для закручивания болтов при подключении заземляющего провода к металлическим пластинам. Дрель понадобится в том случае, если производителем не предусмотрено специальное отверстие для подведения кабеля или модель ванны слишком старая.

Фонарик
Ванная комната – место плохо освещенное. Поскольку работы с электричеством выполняются только при отключенном питании, работать без фонарика в темной комнате будет крайне неудобно

Тестер или мультиметр – приборы, которые позволяют измерить величину напряжения в цепи. Особенно важно наличие одного из этих приборов в том случае, когда вы не знаете наверняка, есть в вашей розетке заземление или нет.

Сварочный аппарат понадобится тогда, когда вы решите устанавливать заземляющий контур на улице. Сварить стальную конструкцию нужно надежно, если у вас нет опыта и соответствующих навыков, сварочного аппарата может быть не достаточно, понадобится и квалифицированный сварщик.

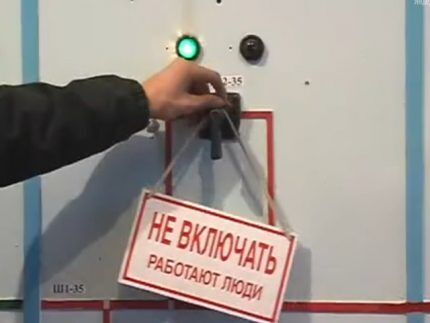

Техника безопасности
О средствах защиты не устают напоминать всевозможные инструкции, плакаты и документы по проведению электромонтажных работ. Но тем не менее, случаи поражения электричеством во время ремонта простой розетки или установки УЗО происходят с завидной регулярностью

Перед тем, как заземлить ванну в своей квартире, подготовьте инструменты только с рукоятками из диэлектрических материалов, дополнительно проверьте наличие напряжения в цепи даже при отключенном питании, повесьте на электрощиток объявление с предупреждением о проведении работ, чтобы кто-то нечаянно не включил автомат.

Прокладка шины заземления для квартиры

В идеале многоквартирный дом должен иметь общую заземляющую шину, к которой может подключиться и заземлиться любой житель. На практике общедомовое заземление – огромная удача, оно встречается очень редко.

Если вам повезло и управляющая компания вашего дома, застройщик либо активные жильцы, осознающие всю опасность и ответственность пользования электроприборами в ванной, установили заземляющий контур, вы можете подключить все свои опасные электроприборы, металлические трубы и ванну непосредственно к нему через электрощиток на этаже.

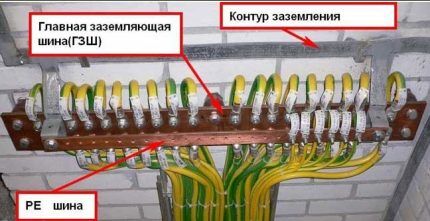

Главная заземляющая шина
Главная заземляющая шина имеет вид пластины, к которой на клеммах подведены все кабели заземления. Это упрощает электромонтаж, снижает вероятность отключения не того провода и другой путаницы. Поскольку все кабели одного цвета, перепутать что-то довольно просто

Если же о вашем доме все еще никто не позаботился, придется заняться этим самостоятельно. И тут есть несколько вариантов:

  • просить сделать заземление УК или городские власти;
  • убедить других жильцов и оплатить монтаж из своего кармана;
  • позаботиться о своей безопасности и сделать индивидуальный контур заземления своими силами.

В последних двух случаях вам необходимо будет провести медный провод не менее 6 мм2 толщиной по всему стояку до самого подвала. Затем около дома на открытом, желательно огороженном и безлюдном участке делается котлован глубиной около 1,5 м. В эту яму помещают вертикально три толстых электрода – чаще всего используют стальной металлопрокат или арматуру.

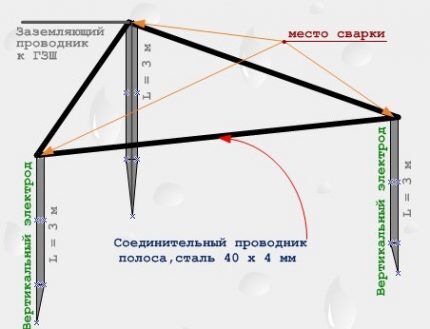

Схема заземления
На самом деле не обязательно делать заземлитель в форме треугольника. Три электрода в форме полосы отлично справятся с задачей. Традиционная треугольная форма занимает мало места, упрощает земляные работы и обеспечивает хороший контакт

Три стойки соединяют сверху стальной полосой при помощи сварочного аппарата или толстым проводом, чтобы получился замкнутый треугольный контур. Затем выводят провод заземления, прокладывают его под землей в специальном защитном рукаве. Провод соединяют с металлоконструкцией. Таким образом получается общий, довольно надежный и долговечный заземляющий контур, которым могут пользоваться все жители квартир по стояку.

Заземление всех приборов в ванной комнате

После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.

  1. Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
  2. Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
  3. Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
  4. Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.
  5. Проложите провод вдоль стены от точки подключения к КУП.
  6. При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
  7. Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
  8. Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.

Полезное видео по теме

Видеоролики с ответами на большинство популярных вопросов помогут окончательно закрыть для себя вопрос необходимости заземления в ванной комнате. Если вам легче воспринимать информацию именно в видеоформате, эта подборка вам наверняка поможет.

Зачем заземлять стальную ванну в обычной квартире:

Как организовать заземление в многоквартирном доме:

Как сделать заземление в ванной комнате:

После всего вышесказанного становится понятно, зачем заземлять металлическую или акриловую ванну. Обычно эта работа занимает совсем немного времени, при условии наличия общедомового заземления. Несколько простых операций — и ваша ванная комната становится безопасным помещением без угрозы поражения электрическим током.
