Выключатель света с пультом дистанционного управления: нюансы устройства и монтажа + обзор лучших моделей

Управление осветительными приборами на расстоянии находит широкое применение в жилых домах, административных и производственных помещениях. Типичным устройством, позволяющим осуществить процесс регулировки освещения, является выключатель света с пультом дистанционного управления. Функционирование пульта ДУ может производиться на основе различных принципов.

Принципы работы дистанционных приборов

Современные устройства, включающие/выключающие свет на расстоянии, обычно работают на основе излучения/фиксации волн определенной частоты (звуковых, инфракрасных, ультразвуковых, прочих).

Подобные устройства, как правило, состоят из двух частей:

  1. Приемника на микросхемах, который устанавливается возле осветительного прибора или механического выключателя, подключенного проводами питания.
  2. Пульта ДУ (дистанционного управления).

Рассмотрим подробнее наиболее распространенные разновидности таких приборов.

Выключатель с инфракрасным управлением

Категория приспособлений работает на основе излучателя инфракрасных волн, дистанционное управление которыми ведется из специального блока, подсоединенного в разрыв цепи. Это дает возможность включать/выключать светильник при помощи пульта.

Управление с мобильного телефона
Главным недостатком подобных устройств является необходимость точного наведения инфракрасного сигнала, который должен обязательно находиться в пределах видимости пользователя

Ряд производителей (BJC, Duwi, Simon, Steinel) нашли способ избежать этой проблемы. Модели, изготовляемые этими предприятиями, оснащены контроллерами, которые преобразуют инфракрасное излучение в радиосигнал, что позволяет увеличивать радиус действия и преодолевать встреченные на пути преграды.

Схема монтажа инфракрасного выключателя
Подробная схема монтажа дистанционного выключателя. При проведении работ следует помнить, что медные провода не следует прикреплять непосредственно к алюминиевым деталям – эту операцию нужно проводить через клеммные или специальные разъемы

В некоторых случаях команды, трансформированные в радиочастоты, на выходе вновь преобразуются в ИК, что необходимо для управления определенными видами устройств (кондиционерами). Еще одним минусом является недостаточная дальность действия инфракрасных волн (до 20 метров), что можно преодолеть, воспользовавшись ретрансляторами.

Устройства для управления светом по радиоканалу

Подобные приспособления часто входят в системы «Умный дом», но могут применяться самостоятельно. В радиочастотных дистанционных выключателях процесс передачи команды осуществляется при помощи пульта, сигнал которого предается на контроллер, отвечающий за управление светом.

Для прохода информации выделяется особый диапазон радиочастот (как правило, 315, 433, 868 мГц). Мощность радиопередатчиков у таких приборов составляет 10 милливатт, что регламентируется законом.

Радиоуправляемое устройство с пультом
Внешний вид стандартного ДУ-пульта, применяемого для приборов, действующих по радиоканалу. Нажав на кнопу команды, можно задействовать до 30 каналов одновременно, однако сработает лишь один, который получает в сообщении свой адрес

Несмотря на небольшой показатель, радиус работы приборов достаточно обширен: на открытой местности он доходит до 100 метров, а на пространствах с препятствиями – до 25 метров.

Подобная дальность действия устройства (ее можно усилить ретрансляторами и другими приборами), а также возможность преодолевать препятствия являются главными причинами распространенности радиовыключателей, которые применяются как в быту, так и в производственных и административных учреждениях.

Схема работы радиочастотных устройств

Для осуществления передачи радиосигнала необходим следующий комплект оборудования:

  • аккумулятор (обычные батарейки);
  • контроллер ДУ, подключающийся к нагрузке и сети;
  • пульт, напоминающий ПДУ для видео- или телевизионного устройства. Существуют карманные минипульты или устройства-брелоки с 2-6 кнопками; подобные устройства используются для управления небольшой группой приборов.

Контроллер дистанционного управления монтируется в стену, осветительный прибор (стакан люстры) или под натяжной потолок. Подобное устройство совместимо с различными разновидностями ламп: накаливания, галогенными, люминесцентными (обычными и компактными), светодиодными, вне зависимости от того, расположены ли они единично или группами.

Настенные радиовыключатели
Помимо обычных пультов ДУ существуют также настенные радиопередатчики, имеющие компактные параметры и ограниченное количество командных кнопок. Подобные устройства прикрепляются к вертикальным поверхностям специальными держателями или даже скотчем

При радиоуправлении сигнал передается в виде пакета информации: он содержит команду, адрес прибора, которому предназначено указание, а также контрольную сумму. Радиоволны принимаются сразу всеми приемными устройствами, однако из-за указания адреса на него реагирует лишь прибор, для которого предназначена команда.

Переданная контрольная сумма используется для сверки информации: количество, присланное передатчиком, должно совпадать с числом, подсчитанным приемником. Если результаты расходятся, устройство не срабатывает. Для стабильной безошибочной работы каждая команда передается передатчикам неоднократно (как минимум, три раза), что несколько замедляет оперативность работы системы.

На радиовыключателях обычно также предусмотрена кнопка, позволяющая отключать ДУ и управлять прибором в ручном режиме.

Управление по мобильникам или через интернет

В современных устройствах может быть предусмотрена функция регулировки освещения при помощи смартфона или мобильного телефона. В этом случае управление производится через интернет при помощи спецприложений, которые устанавливаются на смартфон или компьютер. Как правило, программное обеспечение является частью комплекта, прилагаемого к аппарату при покупке.

Схема управления светом через Интернет
Упрощенная схема управления источниками света при помощи современных мобильных устройств. Применение подобного варианта возможно лишь при наличии Интернета

Подобные приборы отличаются большим, практически неограниченным, радиусом действия, однако требуют присутствия Wi-Fi или иного доступа к всемирной сети. При помощи телефонов и смартфонов можно включать/выключать свет, регулировать его интенсивность, задавать устройствам особые режимы (стандартные, пользовательские).

Приборы для выключения света, оснащенные пультами ДУ, могут иметь также добавочные функции, к которым относятся:

  • возможность регулировки уровнем интенсивности освещения;
  • специально установленная стационарная кнопка, позволяющая отыскать затерявшийся дистанционный пульт;
  • оснащенность таймером, датчиком света либо движения.

Важно лишь помнить, что каждая дополнительная опция повышает стоимость прибора.

Выбор системы управления на расстоянии

При подборе аппарата с ДУ необходимо обратить внимание на ряд факторов. Следует проверить, соответствует ли мощность силового блока аналогичному показателю осветительного прибора, а также требуемому для питания выключателя напряжению. Последнее должно совпадать с количеством вольт в сети, к которой планируется подключать дистанционное устройство.

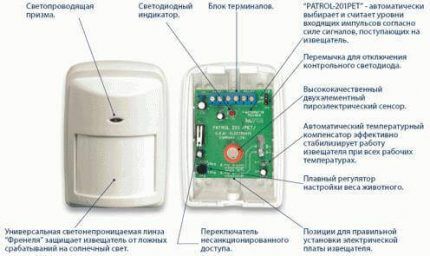

Схема дистанционного выключателя с датчиком
Устройство современного дистанционного выключателя, обладающего рядом дополнительных функций: реагирование на движущиеся объекты, защита от природных явлений и другие

Желательно также оценить необходимость дополнительных функций, которыми часто оснащаются модели: с одной стороны, они заметно расширяют сферу применения прибора, с другой — в конкретных ситуациях они часто остаются невостребованными.

Наконец, определенное значение имеет дизайн приспособления, его форма, цвет, размеры, наличие дополнительной подсветки, другие факторы.

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия». В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Система дистанционного управления освещением
Как правило, производители выпускают комплект оборудования, необходимого для возможности дистанционной регулировки осветительными приборами. Силовой блок требуется подключить к имеющейся электросети

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Подключение дистанционных выключателей

Схема монтажа подобных устройств часто зависит от лампочек, с которыми предстоит работать прибору, а также от других факторов, поэтому перед началом сборки следует тщательно изучить инструкцию, прилагаемую к модели.

Как правило, изделия рассчитаны на стандартное напряжение 220 вольт, однако при специфических требованиях светильника этот показатель может быть занижен.

Подключение дистанционного устройства
При подключении любой модели выключателя с дистанционным пультом требуется соблюдать правила безопасности. Запрещается прикасаться к оголенным проводам, не отключив питание

Если система включает в себя прибор, понижающий напряжение, первоначально требуется смонтировать блок управления, а уже затем трансформатор. При нажатии кнопки на ДУ-пульте силовой блок подает питание либо непосредственно на лампочку, либо на понижающий трансформатор (в зависимости от источника света). Чаще всего подобная схема применяется при освещении комнат светодиодами.

В зависимости от модели, силовой блок может иметь один или несколько каналов: последний вариант позволяет одновременно управлять сразу несколькими приспособлениями. Специалисты рекомендуют подключать дистанционное устройство через традиционный механический выключатель, которым можно будет воспользоваться, если аппарат с дистанционным управлением выйдет из строя.

Обзор популярных моделей ДВ

Подобную электрическую технику выпускают производители разных стран.

Популярные радиовыключатели Wookee

Дистанционные приборы, производимые этой фирмой, состоят из комплекта, включающего блок приема радиосигнала и пульт удаленного управления. Для комфортного использования в набор входит также держатель. Специально сделанные на нем отверстия позволяют легко прикрепить эту деталь к вертикальной поверхности обычными саморезами.

Модели оснащены двумя переключателями, благодаря чему приборы могут функционировать с различными электросетями. Предельная нагрузка в каждой может достигать 500 Вт. Радиус функционирования аппарата составляет 100 метров на открытом пространстве и 20 метров в помещении. Чтобы устройство работало корректно, рекомендуется установить его вместе с реле в распределительной коробке.

«Ноотехника» — на основе инфракрасных волн

Известная белорусская компания выпускает линейку выключателей с дистанционным управлением на основе инфракрасного излучения «Сапфир». Представленные в серии модели выполнены из полимеров высокого качества, имеющих преимущественно белый цвет.

Дистанционные выключатели "Сапфир"
На рисунке представлена линейка дистанционных выключателей «Сапфир», функционирование которых осуществляется на основе инфракрасного излучения. Модели различаются как дизайном, так и техническими характеристиками

Изделия оснащены диммерами, позволяющими регулировать мощность потока энергии, что продлевает срок эксплуатации ламп. Заданные во время последнего включения параметры сохраняются при новом запуске прибора, а это сокращает время на выбор нужного параметра яркости.

Во многих моделях предусмотрена функция имитирования присутствия в доме хозяина, связанная с периодическим выключением/включением ламп в доме. К недостаткам моделей этой фирмы можно отнести низкочувствительные сенсоры, из-за чего затруднено ручное управление: для корректной работы все манипуляции требуется выполнять ладонью.

Немецкое качество и разнообразный дизайн марки Jung

Известная немецкая компания, производящая электротехническую продукцию, уделяет внимание как качественному механизму, так и безупречному дизайну.

Модели дистанционных выключателей света, произведенные на предприятиях этой фирмы, обладают стандартным набором функций, высоким качеством сборки, использованием первосортных деталей и комплектующих.  Широкий ассортимент разнообразно оформленных изделий позволяет подобрать модель, которая безупречно впишется в самый изысканный интерьер.

В каталоге компании представлены линейки приборов «антрацит» (с черными полированными поверхностями), яркие модели, выполненные из акрила и цветного стекла, универсальные изделия традиционной формы, выполненные из стали и алюминия, демократичные устройства из пластика.

Отдельная серия объединяет приспособления с защитой от влаги, которые предназначены для использования в помещениях с повышенным содержанием водяных паров, например, в ванных комнатах.

Практичные модели «Мастер Кит»

Наиболее популярными устройствами этой марки являются дистанционные выключатели МК343 и МК344. Первый вариант позволяет дистанционно переключаться по двум независимым радиоканалам (допустимая мощность каждого 300 Вт). При этом, если силовой блок снабжен радиатором, прибор выдерживает мощность в 1000 Вт. Для управления устройством используется брелок-передатчик, оснащенный четырьмя кнопками.

Более продвинутой модификацией считается модель МК344, которая предусматривает не только включение/выключение, но и плавную регулировку интенсивности света по двум отдельным каналам. Все функции можно выполнить при помощи 4-х кнопок на пульте: две из них служат для подачи нагрузки, а две оставшиеся – для управления яркостью ламп.

Компактные и удобные в применении СОСО

Компания специализируется на выпуске беспроводных выключателей небольших размеров. Подобные устройства, способные функционировать с большими мощностями (до 3,5 кВт), можно разместить в монтажной коробке за сетевым выключателем или розеткой.

Цокольный патрон с дистанционным подключением
Компактный дистанционный прибор, имеющий размер и форму обычной лампы. Оригинальная конфигурация позволяет разместить устройство в обычный патрон люстры. Прокладки проводов при этом не требуется

Силовой блок в этом случае монтируется следующим образом. Выбрав соответствующий показатель нагрузки, необходимо отключить питание сети. Аналогично обычному выключателю устанавливается силовой блок, который необходимо подключить к фазе и нулю.

Установка радиовыключателя СОСО ACM-1000
На схеме представлена установка в монтажной коробке радиовыключателя СОСО ACM-1000. Соединение проводов производится посредством клеммников, скрутка не рекомендуется

Провод фазы сети (коричневый) проходит через клеммник и подается к L-клемме силового блока, тогда как нулевой – прикрепляется к клемме N. Розетка же, в свою очередь, подсоединяется к блоковым выходным клеммам N и L, после чего на нее можно устанавливать прибор.

Важно также активировать режим запоминания команды, для чего необходимо нажать соответствующую кнопку. После этого нужно подать с радиопульта сигнал. Показателем запоминания этой информации является двойное мигание светодиода.

Видео по подключению дистанционных моделей

Помещенный ниже ролик содержит обзор устройства дистанционной модели управления освещением:

Подробная инструкция по подключению двухканального прибора дистанционного управления к люстре:

При помощи разнообразных выключателей света с дистанционными пультами управления можно удаленно регулировать работу осветительных приборов. Такие устройства повышают уровень жизни, способствуют увеличению срока службы светильников и сокращают расходы на электричество.

Широкий ассортимент приборов этого типа позволяет подобрать модель, соответствующую потребностям и возможностям пользователя, а легкость установки способствует выполнению самостоятельного монтажа изделия с минимальной затратой времени и сил.
