Как установить розетку в гипсокартоне: правила монтажа и советы по установке подрозетника

Листы гипсокартона – быстрый, дешевый и самый простой способ выровнять кривые стены и изменить планировку комнаты. Их используют как отделочный материал при косметическом ремонте и как основной стеновой для зонирования пространства.

Рано или поздно приходится столкнуться с проблемой, как установить розетку в гипсокартоне. Все происходит в три простых этапа: подготовка, установка подрозетника и монтаж самой розетки.

Подготовительные работы перед установкой

Монтаж розетки на гипсокартон требует небольшой подготовки. К ней относится выбор места, марки провода и его размера, прокладка проводки в нужной точке и, в первую очередь, меры, связанные с техникой безопасности.

Только после выполнения этих пунктов можно начинать установку подрозетника и самой розетки.

Техника безопасности при работе с электрическим током

Первое, что в должны знать, начиная любые электромонтажные работы, даже такие простые, как установка розетки в стену из гипсокартона – это техника безопасности.

Отключить питание
Электрический ток, который подается в наши электросети, достаточно опасный для человека. Для бытовых нужд подается ток силой 0,2 А и напряжением около 220 В

Правила ТБ помогут вам не ощутить на себе действие электротока. На самом деле их немного:

  1. Никогда не начинайте электромонтажные работы, пока не убедитесь, что сеть обесточена.
  2. Используйте инструмент с заизолированными рукоятками (пластиковые, резиновые, деревянные). Если такого нет, обмотайте рукоятку имеющегося изолентой в несколько слоев.
  3. Имейте при себе индикаторную отвертку. Прежде чем лезть в розетку, проверьте ее на наличие напряжения индикатором.
  4. Не используйте сломанные, отремонтированные, перепаянные розетки и их части. Материалы должны быть новые и надлежащего качества.
  5. Правильно подбирайте сечение провода.

Если следовать этим элементарным правилам, работать будет безопасно.

Как выбрать место для установки розетки

На самом деле выбрать, где разместить розетку, не так просто. Не нужно ориентироваться только на принятые стандарты. Согласно европейским нормам, идеальная высота розетки – 30 см от уровня пола. Такое расположение достаточно удобно, но есть электроприборы-исключения, например:

  • холодильник;
  • стиральная машина;
  • телевизор;
  • бойлер;
  • кондиционер.

Эти приборы требуют другой высоты для подключения к электроэнергии. Поэтому, планируя ремонт и электромонтажные работы, важно сначала продумать, где будет расположена крупная бытовая техника, а где будут розетки общего пользования. Так вам не придется тянуть цепь удлинителей к кондиционеру.

Под стиральную машину лучше установить специальную влагостойкую розетку с крышкой на высоте 100 см. Такая же модель подойдет и для водонагревателя. Электричество и повышенная влажность – опасное сочетание, а такая защита сделает использование бытовой техники безопасней.

Розетка с УЗО
Розетка с УЗО — отличное решение для ванной комнаты или кухни. Устройство защитного отключения оберегает пользователя от возможного поражения электрическим током

Многие холодильники оборудованы слишком коротким шнуром подключения и требуют вывода электропитания на высоте 60-120 см. Вся кухонная бытовая техника, которая используется время от времени и ставится на рабочую поверхность должна подключаться на уровне стола. Странно будет тянуть провод электрочайника или блендера к низкой розетке на 15-ти сантиметровой высоте.

Отдельного внимания требует телевизор с жидкокристаллическим экраном. Если он будет располагаться на стене из гипсокартона, нужно заранее определиться с точным местом крепления. Розетка должна быть спрятана за экраном, как и некрасивый черный шнур питания. Согласитесь, не очень эстетично смотрится телевизор на кронштейне, от которого вниз или в сторону тянется провод к розетке.

Розетка за телевизором
Если все спланировать заранее, провода от телевизора не будут мозолить глаз при просмотре, а очень компактно будут уложены за кронштейном

Остальные универсальные точки подключения к электросети должны располагаться в местах, где они не будут блокироваться мебелью, например, шкафом. Продумайте до мелочей, что и где будет использоваться, и распределите электроприборы и розетки. Так вы подсчитаете количество одинарных, двойных или тройных разъемов электросети.

Как подобрать маркировку провода

Главное требование, которое предъявляется к скрытой проводке под гипсокартоном – пожаробезопасность. Для этого используют:

  • огнестойкие короба;
  • гофрированный рукав;
  • негорючие трубы;
  • специальный провод в двойной изоляции.

Провод или защитная труба крепится к стене при помощи специальных клипс. Там, где необходимо, устанавливают распределительные коробки. Высота расположения распредкоробок над уровнем пола – 20-25 см.

Проводка в гофре
К распределительной коробке может идти много проводов одновременно: от розеток, выключателей и осветительных приборов. Такая изоляция лишает источник возгорания кислорода и препятствует распространению пламени

По маркировке используют чаще всего такие кабеля:

  • NYM;
  • ВВГнг — негорючий;
  • ПВС.

Силовую разводку (к электрической духовке, мощному водонагревателю, квартирному электрощитку) укладывают кабелем NYM. Медные жилы в изоляции из мелонаполненной резины не дадут распространиться возгоранию.

Остальные розетки подключают чаще всего кабелем ВВГнг. Его изоляция выполнена из поливинилхлорида, как и оболочка, соединяющая отдельные жилы. Маркировка «нг» обозначает «негорючий», а значит его можно смело использовать при установке розеток в гипсокартон.

Провод ВВГ
Подробная маркировка провода ВВГ показывает, сколько жил имеет конкретный тип кабеля (первая цифра) и какова площадь поперечного сечения каждой из них (вторая цифра)

ПВС – плоский многожильный кабель. Часто применяется в скрытой проводке, не уступает остальным видам проводов в безопасности. Поливинилхлоридная изоляция и оболочка защищены от горения.

Площадь сечения кабеля нужно выбирать, исходя из нагрузки. В идеале нужно прикинуть силу тока, которую будет потреблять электроприбор, подключенный к конкретной розетке. Затем по таблице подобрать нужный диаметр жилы провода.

Однако на практике в розетку можно подключить любой бытовой прибор без ограничений, и она должна выдержать нагрузку. По стандартам, для квартирной разводки достаточно 4 квадратов (4 мм2) медного провода, то есть диаметр должен быть 2,26 мм. Если кабель многожильный, площадь каждой жилы суммируется и получается общее сечение.

Правила прокладки проводов за гипсокартоном

Прежде чем устанавливать розетки, нужно проложить кабель, соединяющий электрощиток с каждым разъемом. Делают это заранее, еще на этапе отделки стен или возведения перестенков, поскольку после того, как гипсокартон будет прикручен, проложить скрытую проводку будет невозможно.

Здесь бывает 2 вида ситуаций:

  • гипсокартоном зашивается обычная стена;
  • из гипсокартона и металлопрофиля строится отдельная конструкция – перегородка.

В первом случае прокладка электрокабеля осуществляется по стене, во втором – на первом установленном листе гипсокартона, до того, как зашить конструкцию с другой стороны. Здесь важно соблюдать параллельность. Можно сэкономить на проводе и проложить его по кратчайшему пути, то есть под углом, по диагонали и вообще, в свободном порядке. Почему этот метод лучше не использовать?

Расположение проводки
Правильно смонтированная электропроводка под гипсокартоном будет иметь вид строго вертикальных и горизонтальных кабелей. Диагональные соединения допускаются только в крайних случаях

Делая ремонт, вы, наверняка, все продумали. Но спустя несколько лет вам может понадобиться установить дополнительный выключатель, изменить расположение настенных светильников, повесить на стену картину, в конце концов. И вот тогда беспорядочно смонтированная проводка может стать серьезной проблемой. Ведь дрелью или перфоратором можно легко повредить скрытый кабель и создать короткое замыкание.

Чтобы избежать подобных сюрпризов, рекомендуем расположить проводку параллельно полу, добавив несколько поворотов под прямым углом. Схему раскладки лучше задокументировать: нарисовать план, чертеж или просто сделать фото на телефон. Так, спустя несколько лет, вы сможете без проблем и опасений сверлить стены в любом месте без последствий для электропроводки.

Установка подрозетника в гипсокартон

Для монтажа розетки на стену из гипсокартона нужно правильно подобрать подрозетник и установить его. Для начала узнайте, чем специальная установочная коробка для гипсокартона отличается от стандартной, для бетона. После этого следует ее правильно установить.

Конструкция установочной коробки

Гипсокартон – универсальный строительный материал для отделки стен и строительства перегородок. Он может быть влагостойким (для кухни и ванной) и обычным стеновым – для остальных помещений. Листы тонкие, хрупкие, не сравнить с бетонными или кирпичными стенами. Из-за этого возникает резонный вопрос: как производится установка розетки в такой тонкий материал?

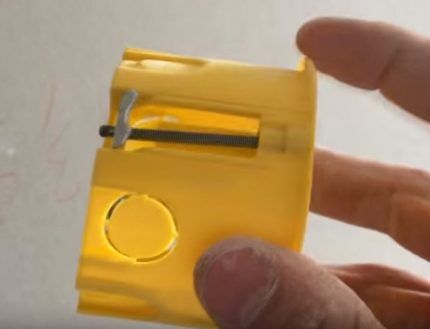

Подрозетник для гипсокартона
Расположение крепежных элементов может быть разным. Некоторые модели подрозетников имеют болты по всем четырем сторонам, в других вариациях болты находятся попарно с двух боков

Делается это при помощи установочной коробки. Для гипсокартона производят специальные подрозетники с особым способом фиксации. Выглядят они как пластиковый стакан. С лицевой стороны расположены 4 винта.  Два из них расположены выше остальных. Они нужны для фиксации непосредственно металлической рамки самой розетки.

Подрозетник под гипсокартон сбоку
Лапки могут быть металлическими или пластиковыми. Первые немного дороже, но случайно вырвать такую розетку из стены по неосторожности будет гораздо сложнее

Те, что находятся немного ниже, отвечают за установку подрозетников в гипсокартон. В нижней части установочной коробки расположены специальные фиксирующие монтажные лапки. Их положение регулируется этими двумя шурупами. При повороте винта лапка все больше прижимается к листу гипсокартона. Такой механизм обеспечивает прочную установку подрозетника и гарантирует, что розетка не вывалится из стены при первой же возможности.

Дно установочной коробки оснащено заготовками под отверстия для провода разного диаметра и конфигурации. В зависимости от способа подведения кабеля к стакану и его толщины, вырезают подходящее отверстие при помощи ножа. На этом этапе подрозетник полностью готов к монтажу.

Как лучше вырезать отверстие

Кроме самого стакана и заблаговременно выведенной электропроводки вам понадобится:

  • электродрель;
  • насадка-коронка на дрель;
  • рулетка;
  • ножовка;
  • карандаш.

Первым делом на листе гипсокартона нужно нарисовать отметку, где будет располагаться центр подрозетника. Чтобы точно отметить точку, рисуют крест. Если розетка будет двойная, намечают центры всех стаканов сразу. В этом случае на одной горизонтальной линии отмечается нужное количество точек на расстоянии 72 мм.

Несколько подрозетников
Установочные коробки на несколько розеток могут быть цельными, а могут собираться из отдельных элементов по принципу конструктора. Такие подрозетники удобней, ведь можно без труда собрать комбинацию любой длины

Диаметр стандартного подрозетника — 68 мм. Специальная насадка на дрель – настоящее спасение для мастера, которому предстоит монтаж розеток и выключателей в гипсокартон в большом количестве. Эта коронка уже имеет нужный диаметр, легко устанавливается в любую электрическую дрель.

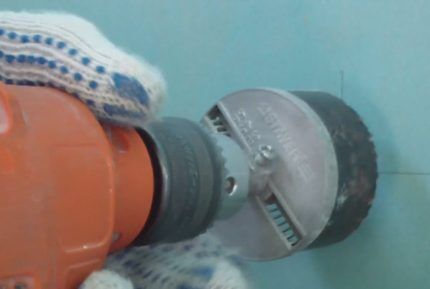

Коронка на дрель
В центре коронки расположено сверло. Благодаря этому легко попасть в центр будущей окружности, просто совместив сверло и отметку на стене. Отверстие получится нужного диаметра и в положенном месте

Если у вас нет коронки нужного диаметра, придется обходиться подручными материалами. Тогда вам необходимо нарисовать окружность немного больше установочной коробки под розетку и вырезать ее в гипсокартоне при помощи ножовки или канцелярского ножа. Сделать это аккуратно скорей всего не выйдет.

Вырезать отверстие ножом
Используя случайный инструмент, вы рискуете совсем запороть новую перегородку. И даже при удачном исходе придется потратить больше времени на отделку

Второй метод – использовать тонкое сверло. По контуру нарисованной окружности высверливают множество маленьких отверстий, пока получившийся круг из гипсокартона не выпадет. Это быстрее, чем операция с канцелярским ножом, но ровного, красивого края вы все равно не получите.

Порядок установки электророзетки

Установка розеток в гипсокартон начинается с крепления установочной коробки. Выведите провода через прорезанное отверстие, поместите подрозетник в гнездо в гипсокартоне и закрепите при помощи фиксирующих лапок. Для этого закрутите соответствующие болты до упора.

Установка розетки
Соединяя провода, соблюдайте цветовые стандарты: земля — желто-зеленый, нейтраль — голубой, фаза — черный, серый, белый, красный и остальные.

Возьмите розетку и снимите пластиковую крышку. Для этого при помощи отвертки открутите центральный болт. В устройстве стандартной розетки для скрытой проводки вы увидите клеммы. Их необходимо немного ослабить, чтобы можно было подключить к ним оголенные концы кабеля. Хорошо закрутите клеммы после соединения с проводами. Слабый контакт может стать причиной нагревания проводки.

Клеммы и провода
Чтобы очистить провод от изоляции, нужно воспользоваться канцелярским ножом. Лайфхак от профессионалов: возьмите обыкновенную зажигалку; сделав надрез в том месте, до куда нужно снять пластик, прогрейте конец провода и пальцами снимите изоляцию. В теплом виде это делается очень просто

Теперь розетку можно вставлять в подрозетник. Крепление осуществляется монтажными болтами установочной коробки. Когда основная часть розетки встала на свое место, можно закрыть ее пластиковой накладкой, вставив центральный болт в отверстие.

Монтаж накладной модели на стену

Иногда вместо привычной розетки со скрытой проводкой используют накладные розетки. Для них не нужно делать отверстия в стенах и устанавливать подрозетники. Да и сама проводка проходит не под гипсокартоном, а сверху.

Такой метод не очень эстетичен. Накладная розетка громоздкая, кабеля, тянущие по стенам не добавляют гармонии в помещение. Но в некоторых случаях это бывает оправдано, например, когда расстояние между листом гипсокартона и бетонной стеной слишком мало (меньше 45 мм), а перфоратора нет.

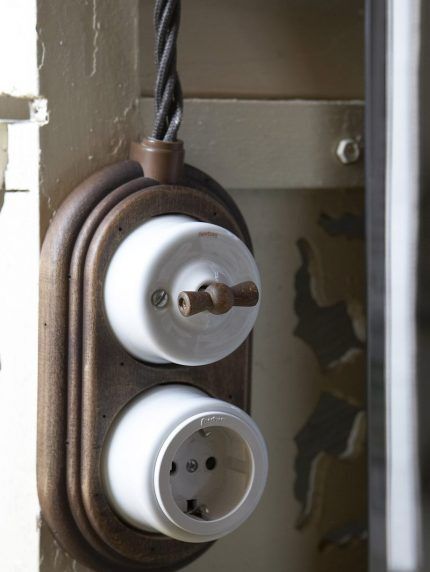

Наружная розетка
Еще наружная проводка и накладные розетки часто применяют в дизайнерских проектах квартир в стиле стим-панк, ретро или лофт

В таком случае применяются специальные пожаробезопасные кабеля в прочной негорючей оболочке. Они могут быть так же помещены в гофрированный рукав.

К стене проводка крепится клипсами, а розетка просто прикручивается на гипсокартон при помощи шурупов, как накладка. Еще один плюс такого расположения – в любой момент можно изменить местоположение электроприборов и розетки вместе с ними.

Полезное видео по теме

Если вы не до конца представляете себе процесс установки розетки на гипсокартон, лучше перестраховаться и еще раз ознакомиться с пошаговой инструкцией, но в видео формате. Так вы усвоите основные шаги монтажа и точно поймете, что где вырезать, куда крепить и закручивать.

Монтаж розетки на стену из гипсокартона:

Установка розетки на перегородку из гипсокартона:

Установка накладной розетки:

Установка электрической розетки на гипсокартон – одна из самых частых электромонтажных задач, с которой сталкиваются начинающие мастера во время ремонта квартиры или дома. Соблюдая все правила техники безопасности, следуя пошаговой инструкции и приняв во внимание тонкости и секреты, которыми поделились профессиональные электрики, эта работа не станет камнем преткновения для вас.
