Реле времени: принцип работы, схема подключения и рекомендации по настройке

Электромеханическое либо электронное устройство, срабатывающее по факту истечения назначенного временного интервала — это реле времени. Этот вид приборов нашёл широкое применение в электротехнике, электрике, электронике.

В зависимости от сложности механизма прибора организуются различные по сложности исполнения электрические схемы.

Благодаря наличию реле в схемных решениях удаётся реализовывать более гибкие функции управления различными устройствами.

Принцип действия реле времени

Электронные приборы представлены конструктивным разнообразием, поэтому рассматривать принцип устройства реле времени следует с учётом каждой конструктивной вариации в отдельности.

Внешний вид реле времени
Такой выглядит одна из многочисленных конструкций реле времени. По сути, прибор напоминает обычный коммутатор, действие которого, однако, привязано к циклу течения времени

С точки зрения исполняемых действий, на практике используются электромагнитные, пневматические, электронные конструкции и устройства на часовом механизме.

Вариант #1: электромагнитные приборы

Устройства, поддерживающие электромагнитный принцип действия, как правило, предназначены для работы исключительно в схемах с питанием от постоянного тока.

Конструкция электромагнитного реле
Конструкция электромагнитного реле времени РЭВ-814: 1 – узел неподвижных контактов; 2 – скоба; 3 – демпферный механизм из меди; 4 – угольник; 5 – сердечник обмотки главного контура; 6 – якорь; 7 – подвижные контакты якоря

Диапазон срабатывания по времени обычно составляет 0,07 – 0,11 сек по включению и 0,5 – 1,4 сек по отключению. Конструкция таких реле времени содержит две рабочих обмотки, одна из которых представляет собой короткозамкнутый контур в виде медного кольца.

Когда через основную обмотку проходит электрический ток, отмечается рост магнитного потока. Этим потоком формируется ток короткозамкнутой обмотки, за счёт чего рост магнитного потока основной обмотки ограничивается. Как результат, формируется временная характеристика движения якоря исполнительного механизма или, иными словами, создаётся выдержка по времени на включение.

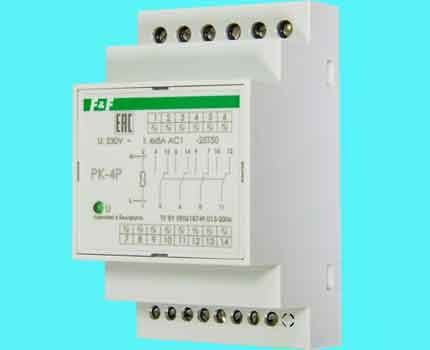

Реле электромагнитное современное
Усовершенствованная конструкция реле времени электромагнитного типа. Этой моделью прибора поддерживается коммутация четырёх независимых каналов нагрузки. Вместе с тем по токовым параметрам устройство выглядит слабее старых моделей

Если прекращается подача тока в контур основной обмотки, благодаря эффекту индуктивности, некоторое время остаётся активным магнитное поле короткозамкнутой обмотки. Соответственно, в течение этого времени реле не отключается.

Вариант #2: пневматические устройства

Конструкции на базе пневматических систем – своего рода эксклюзивные устройства. Подобные устройства оснащены специальной механикой замедления – пневматическим демпферным механизмом.

Регулировать время выдержки пневматических реле можно путём уменьшения или увеличения проходного сечения трубки, через которую осуществляется подвод воздуха. Для этих целей конструкции пневматических реле снабжаются регулировочным винтом.

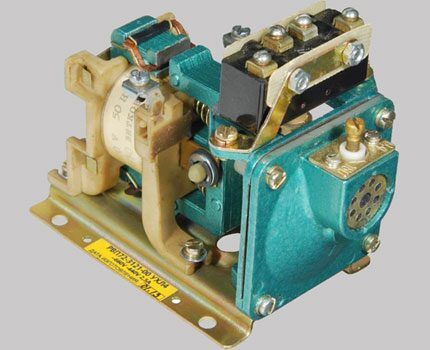

Пневматическое реле времени
Одна из распространённых конструкций пневматического прибора. Достаточно простое надёжное исполнение. Параметры коммутируемого тока до 16 ампер. В качестве коммутатора используется мини-переключатель на два канала

Диапазон установки временной задержки пневматических реле составляет в среднем 1 – 60 сек. Однако есть экземпляры, перекрывающие этот диапазон практически вдвое. Правда, на практике отмечены небольшие погрешности (около 10%) в плане точности срабатывания по установленным значениям.

Вариант #3: модификации часового типа

Так называемые часовые реле времени нашли широкое применение в электрике. Этот вид приборов нередко используется в конструкциях автоматических выключателей, предназначенных для защиты цепей напряжением 500 – 10000 вольт. Диапазон выдержки составляет 0,1 – 20 сек.

Принцип действия часовых моделей построен на работе пружины, взводимой механическим приводом (анкером) электромагнита. Коммутация контактных групп часового реле времени выполняется по факту пройденного времени, значение которого ранее было установлено на шкале прибора.

Реле времени часового типа
Представитель достаточно древней серии приборов – реле времени с часовым механизмом. Между тем, этот вид устройств показал надёжную безотказную работу в самых разных условиях

Скорость хода механизма устройства напрямую связана с силой тока, протекающего в обмотке электромагнита. Этот фактор позволяет настраивать прибор под исполнение функций защиты. Особенность такой защиты выражается полной независимостью от влияния окружающей температуры.

Вариант #4: электронные реле

Последние несколько лет практически везде, где могут применяться реле времени, на смену устаревшим электромеханическим моделям пришли электронные версии. Этот вид приборов обладает целым рядом преимуществ:

  • малые габариты корпуса;
  • высокая точность срабатывания;
  • удобный механизм настройки;
  • визуальное отображение информации.

Электронные версии действуют, как правило, на основе цифровых импульсных счётчиков. Многие современные приборы построены на высокопроизводительных микропроцессорах. Реле цифровые обычно рассчитаны на коммутацию мало-индуктивных либо неиндуктивных нагрузок.

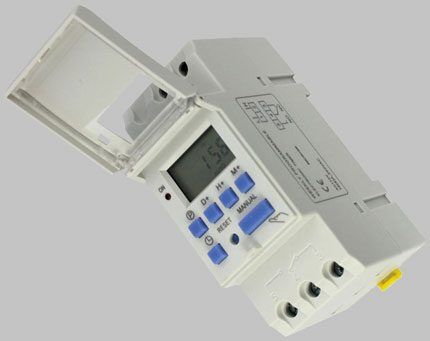

Цифровое реле времени
Современная разработка – цифровое реле, призванное обеспечить коммутацию по времени. Привлекает удобством управления и контроля, гибкой настройкой и внешним видом

Для настройки реле времени цифрового типа достаточно задать нужные временные параметры с помощью функциональных клавиш, размещённых непосредственно на фронтальной панели корпуса. Настройка обычно доступна в широких пределах по времени, позволяет охватывать не только секунды, минуты, часы, но также дни недели. Для примера можно рассмотреть модель недельного электронного реле (таймера).

Как работает недельный цифровой таймер

Электронный таймер с функциями автоматических включений-отключений может удачно использоваться в схемах управления разными видами устройств. Так называемое «недельное» реле времени обеспечивает выполнение функций коммутации в соответствии с установленным промежутком времени в рамках недельного цикла.

Например, благодаря прибору открываются возможности:

  • коммутировать системы освещения в заданное время;
  • запускать или останавливать технологическое оборудование;
  • активировать/деактивировать охранные системы.

Прибор небольшой по размерам, имеет несколько функциональных клавиш управления. Применяя системную клавиатуру, пользователь может его легко настраивать (программировать).

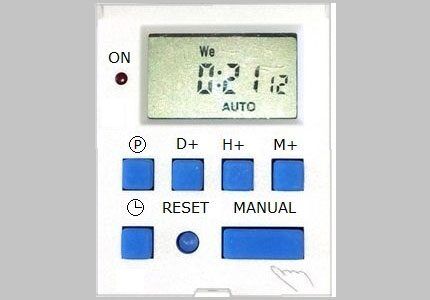

Панель цифрового реле времени
Пользовательский функционал цифрового реле времени – панель управления с клавишами установки параметров. Плюс жидкокристаллический дисплей, где отображается вся необходимая информация

Режим программирования активируется нажатием и удержанием кнопки, обозначенной символом «P». Выполнить системный сброс помогает клавиша «Reset». Изменение настроек времени реле осуществляется клавишами установки минут, часов, дней недели при активном режиме программирования.

Стандартной схемой подключения реле времени предусматривается установка одного из двух режимов управления действиями – ручного или автоматического. Удобство настройки реле цифрового типа обеспечивает информационный жидкокристаллический дисплей.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

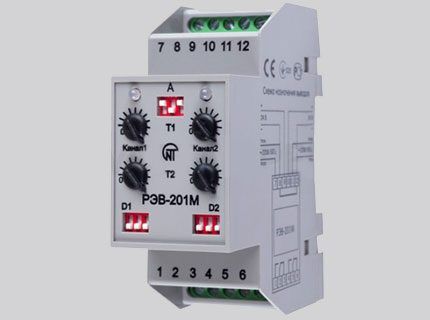

Настройка аналоговых реле
Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Настройка реле отвёрткой
Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки «REV Ritter», предназначенного для включения в сетевую домашнюю розетку.

Реле времени бытовое
Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи этого устройства можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле «REV Ritter» позволяет организовать до 48 включений за полные 24 часа.

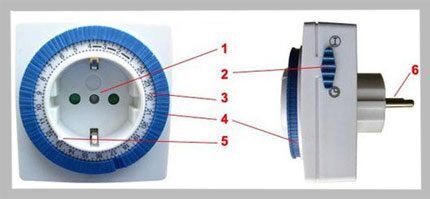

Элементы розеточного реле
Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Подключение реле времени в схеме управления

Устройство необходимо подключать с учётом соответствия места установки тем условиям, какие заявлены в техническом паспорте прибора. Как правило, монтаж предполагает вертикальную установку прибора при допусках отклонения от вертикали не более чем на 10º. Температурные границы помещения, где предполагается монтаж и эксплуатация реле времени, обычно не превышают диапазон -20ºС + 50ºС.

Уровень влажности воздуха в зоне инсталляции прибора не должен превышать значения 80%. Электрическую схему, куда устанавливается таймер, на время установки следует отключить от сетевого питания.

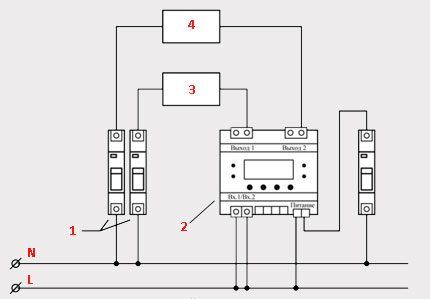

Схема подключения на две нагрузки
Классическая схема подключения реле времени, в данном случае, для прибора, коммутирующего два канала с нагрузкой. По такому же принципу подключаются устройства на разное число коммутаций

Прибор любой конструкции традиционно имеет технический паспорт, где обозначена схема подключения. Многие таймеры электронно-механические и цифровые дополняются схемой, нанесённой непосредственно на корпусе и показывающей, как и в какой последовательности подключить реле времени.

Классический вариант подключения выглядит так:

  1. Подключение лини напряжения на клеммы питания прибора.
  2. Фазная линия через автоматический выключатель соединяется с входным контактом нагрузки реле.
  3. Выходной контакт нагрузки реле подключается непосредственно к фазной линии нагрузки.

По сути, схема подключения для основной массы приборов выстраивается по идентичному принципу: подключение питания на сам прибор и включение нагрузки через группу коммутируемых контактов.

В зависимости от типа реле (однофазные, трёхфазные), а также от конструктивных особенностей, этих контактных групп может быть несколько.

Выводы и полезное видео по теме

Видео, где рассматривается возможность подключения реле времени. Также этот познавательный фильм рассказывает о том, чем отличается реле времени от таймера и какие функции присущи тем или иным моделям электронных приборов.

Фактически рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.
