Ремонт насоса «Водолей» своими руками: обзор типовых поломок и их устранение

Насосы торговой марки «Водолей» являются максимально надежным оборудованием, активно эксплуатируемым в частных домохозяйствах и на дачах. Его веское преимущество заключается в простоте конструкции: устранить большинство поломок можно, не обращаясь в сервисный центр. Однако браться за столь серьезное дело не стоит без теоретической подготовки. Вы согласны?

Желающим провести ремонт насоса Водолей своими руками мы готовы помочь в решении этой непростой задачи. Представленная нами статья в мельчайших подробностях знакомит с нюансами диагностики, с выявлением нарушений в работе, со способами восстановления технических возможностей.

У нас подробно описана специфика устройства насоса, правила сборки/разборки агрегата. Досконально разобран процесс выполнения ремонтных операций. В качестве ценного информационного приложения использованы фото, схемы и видео.

Типовое устройство насоса “Водолей”

Конструкция центробежного насоса “Водолей” не отличается чрезмерной сложностью. В длинный узкий корпус из нержавеющей стали заключены двигатель и насосная часть.

К двигателю, расположенному в нижнем отсеке устройства, присоединен приводной вал. На него последовательно надеты элементы насосной части: лопатки, приводные кольца и рабочие колеса.

Положение элементов фиксируется прижимной крышкой с внутренним резьбовым соединением. Маслонаполненный однофазный двигатель содержит ротор, статор и два подшипника.

Для эффективного управления насосом предусмотрен надежный блок автоматического управления. На шнуре питания закреплено выносное устройство, с помощью которого можно регулировать работу прибора.

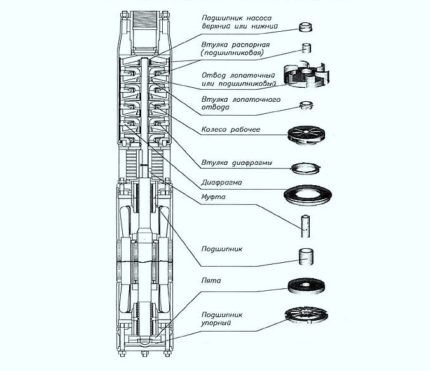

На этой схеме наглядно изображено устройство насоса «Водолей». Внизу расположен двигатель, а сверху — насосная часть, состоящая из набора рабочих колец

Минимальный диаметр скважины, в которой можно использовать “Водолей”, должен составлять не менее 120 мм. Глубина подачи воды может варьироваться в пределах 1-20 м.

По подключенному к насосу шлангу на три четверти дюйма потребитель может получить до 120 кубометров воды в час. Для регулирования напора воды в системе на выходной части рабочего шланга предусмотрен специальный вентиль.

Распространенные причины поломок

“Водолеи” успешно применяют не только в скважинах, но также в колодцах, естественных водоемах и крупных емкостях, соответствующих условиям эксплуатации, заявленным производителем.

Насосы этого типа вполне успешно справляются с перекачиванием воды, существенно загрязненной песком. К сожалению, нарушение правил эксплуатации приводит к частым поломкам устройства.

Перед началом ремонтных работ рекомендуется изучить техническую документацию насоса «Водолей», там содержатся полезные сведения и важные рекомендации

Среди факторов, вызывающих неисправности, можно отметить:

• продолжительную работу с жидкостями, уровень загрязненности которых превышает половину от заявленного изготовителем предела (допускается не больше 20 г/л);
• перекачивание горячих жидкостей (если температура среды более 35 градусов);
• частые и резкие перепады напряжения в электросети;
• нарушение целостности крепления в месте монтажа электрокабеля или в оболочке его подводной части;
• огрехи при подвешивании насоса;
• отсутствие фильтра;
• отсутствие заземления;
• неисправность реле давления, гидроаккумулятора и т.п.

Очевидно, что на длительности работы насоса сказываются не только условия его эксплуатации, но и состояние водопроводной системы дома в целом.

Ряда серьезных проблем можно избежать, если позаботиться о правильном монтаже насоса. Большое значение придают глубине погружения насоса. Если этот показатель превышен, устройство будет работать с постоянной перегрузкой и вскоре сломается.

Крайне редко, но все же случаются ситуации, когда вода, в которую погружен насос, замерзает. Это очень опасно для устройства, поскольку при замерзании вода расширяется. В результате элементы конструкции насоса могут быть повреждены.

Если устройство хранится при температуре ниже нуля, всю влагу из него следует тщательно удалить.

Чтобы насос работал правильно, следует выбрать модель, которая точно подойдет к конкретной скважине. Подробнее о том, как выбрать насос для скважины можно прочесть в другой нашей статье.

Прежде всего, следует ориентироваться на дебит скважины. Он должен заметно превышать производительность насоса.

Дело в том, что многие скважины склонны к заиливанию или запесочиванию.

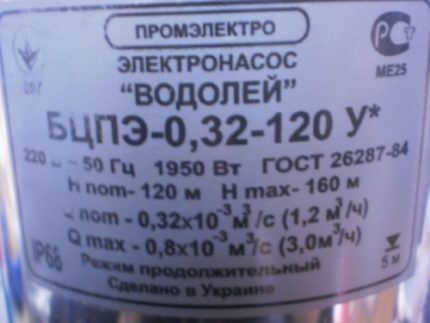

На корпусе прибора содержится маркировка, отражающая условия эксплуатации, на которые рассчитан этот насос. Не стоит нарушать эти параметры, чтобы продлить срок эксплуатации устройства

В результате их дебет заметно снижается. Если производительность насоса была точно подобрана в соответствии с дебитом скважины, может случиться опасная ситуация.

Насос будет откачивать воду из скважины быстрее, чем она поступает. Скважина опустеет, и оборудование будет работать вхолостую, в режиме так называемого “сухого хода”. Это чревато перегревом и полной поломкой двигателя устройства.

При подвешивании насоса «Водолей» в скважине, следует удостовериться, что вес устройства приходится именно на трос, а не на кабель или трубу. Неправильный монтаж — частая причина поломок

Второй важный фактор — это номинальный напор, который должен обеспечить насос в водопроводной системе. У разных модификаций «Водолея» он может быть и 32 м, и 63 м.

Номинальное значение включает транспортировку на горизонтальных участках водопровода и потери давления при прохождении воды по трубопроводу.

Подобранный правильным образом насос не будет подвергаться избыточным перегрузкам, в таких условиях устройство прослужит дольше и будет работать эффективнее.

Разборка, сборка и ремонт

Итак, насос не работает, перестал качать воду или просто демонстрирует резкое снижение производительности. Для начала его следует отключить от электропитания и водопроводной системы, а затем извлечь из скважины.

Возможно вам будет полезна информация о том, как достать насос из скважины, если он там застрял.

Простая диагностика поможет понять, в какой именно части устройства возникла поломка.

Хотя при разборке насоса «Водолей» необходимо прилагать усилия и оказывать давление, все же действовать следует осторожно, чтобы не деформировать корпус устройства

Для этого насос ненадолго включают в сеть и слушают. Если агрегат гудит, скорее всего, неисправна его насосная часть. Это не самый сложный вид поломок. А вот абсолютное молчание прибора говорит о высокой вероятности проблем с электродвигателем. Если сгорел магнит, весь мотор придется заменить.

Если поломка слишком серьезная, вам может пригодиться информация о том, как правильно заменить сломанный насос новым.

Еще один этап диагностики — исследование вала устройства. Его нужно просто прокрутить руками. Если вал движется беспрепятственно, в этом отделе все в порядке.

Если же для прокручивания приходится прилагать заметные усилия или он вовсе не движется, скорее всего, устройство забито песком и нуждается в промывке.

Промывку насоса выполняют следующим образом:

1. Снимают защитную металлическую сетку.
2. Демонтируют кабельный канал (для моделей большого сечения).
3. Отвинчивают четыре крепежных болта.
4. Вынимают двигатель.
5. Снимают пластиковые передаточные муфты.
6. Аккуратно проворачивают вал с помощью торцевой части ключа на 12 мм, удерживая при этом верхнюю часть насоса в неподвижном состоянии.
7. Когда вал немного провернется, на насосную часть подают струю воды из шланга.
8. Промывку продолжают, сочетая ее с аккуратными поворотами вала до тех пор, пока вал не начнет двигаться свободно.

После этого промывку можно считать оконченной, устройство собирают в обратном порядке и включают. Чтобы обратная сборка была выполнена правильно, следует еще в процессе разборки запомнить положение всех деталей.

Разобрать насос придется и для проведения различных ремонтных работ. В сервисных центрах для этого применяют специальный пресс, а в условиях домашней мастерской придется приложить дополнительные усилия и использовать подручные инструменты, например, домкрат.

Еще до начала работ необходимо изучить, как правильно разобрать насос водолей.

При ремонте насосов «Водолей» в заводских условиях применяют специальный пресс. При разборке прибора в домашней мастерской используют различные самодельные приспособления

Для следует выполнить следующие операции:

1. Извлечь насос из скважины.
2. Отключить его от электропитания.
3. Снять патрубок водоподающей трубы.
4. Сильно сжать корпус насоса в его нижней и верхней части.
5. Упереть нижний край устройства в прочное основание, например, стол или верстак.
6. Вынуть из канавки стопорное кольцо с помощью подходящего инструмента, такого как узкогубцы.
7. Поочередно извлечь рабочие колеса.
8. Снять подшипниковый узел с упорной крышкой, на которой он расположен.
9. Осмотреть все элементы насоса на предмет изношенности и повреждений.
10. Заменить все поврежденные детали.
11. Выполнить обратную сборку устройства.

Зажимать края корпуса насоса следует таким образом, чтобы ослабить зажим стопорного кольца. Когда эта деталь будет демонтирована, остальные операции уже не потребуют чрезмерных усилий.

Чтобы не перепутать последовательность обратной сборки, лучше всего заранее предусмотреть место для снятых деталей. Их выкладывают по порядку, при этом сохраняют правильное положение рабочих колец относительно понятий “верх” и “низ”.

Если стерлись рабочие колеса насоса «Водолей», их нужно просто заменить. Новые детали можно приобрести в сервисном центре

Во время обратной сборки следует обращать внимание не только на правильное положение рабочих колец, но и на их позицию относительно остальных деталей.

После того, как все элементы собраны, рабочие колеса должны сохранять способность свободно вращаться. Загрязнение насоса посторонними частичками песка или ила может вызвать еще одну неприятную поломку.

Если вал включенного устройства находился в заклиненном состоянии, а после этого двигатель не включался, возможно, сгорела обмотка статора. Ликвидировать такую неисправность, т.е. перемотать двигатель в домашних условиях непросто. Имеет смысл поручить эту операцию опытным специалистам.

Если обмотка в порядке, а двигатель все же не запускается, проблема может быть в конденсаторе или в состоянии электрокабеля.

С конденсатором все относительно несложно: испорченный элемент демонтируют, а на его место устанавливают новый, исправный. Проверить следует также места контактов электрокабеля с двигателем, а также целостность самого кабеля.

При разборке прибора необходимо запомнить последовательность деталей, лучше подписать элементы и обозначить верх/низ (кликните для увеличения)

Иногда достаточно контакты просто перепаять. Если имеет место разрыв электрокабеля, нужно определить положение такого разрыва и устранить неисправность. Место ремонта следует дополнительно защитить специальной термоусадочной муфтой.

Но отремонтированный кабель в определенной степени остается “слабым звеном”. Возможно, имеет смысл заменить испорченный кабель новым, цельным проводом.

Во время разборки, ремонтных работ и обратной сборки рекомендуется удерживать двигатель в вертикальном положении, чтобы предотвратить вытекание из него масла.

Иногда проблемы с двигателем у насосов “Водолей” возникают не из-за отсутствия напряжения в сети, а из-за его скачков. Чтобы решить эту проблему следует использовать автотрансформатор или стабилизатор напряжения, включив его в сеть.

Эту меру можно предусмотреть еще на этапе монтажа насоса, чтобы не устранять поломки, вызванные некачественным электропитанием, а предотвратить их.

Если насос не включается, возможно, к нему просто не поступает электропитание. Необходимо проверить надежность контактов и целостность электрического кабеля

В результате резкого снижения напряжения в сети может наблюдаться заметное понижение производительности насоса. Как только показатели электросети придут в норму, насос станет работать в полную силу.

Если же этого не произошло, возможно, снижение напора подаваемой в систему воды вызвано не поломками насоса, а неисправностью водоподающей трубы.

В этом случае следует достать насос и внимательно осмотреть трубу, чтобы выявить разрывы и устранить их. Кроме того, необходимо также проверить целостность мест соединения трубы с патрубком насоса, переходником оголовка и т.п.

Снижение производительности насоса может наблюдаться и в тех случаях, когда забиваются отверстия фильтров.

Простая очистка и промывка фильтров обычно позволяет решить проблему. Если же после очистки фильтров напор в системе не восстановился, следует искать другие неисправности.

Вам может быть интересна другая наша статья об изготовлении фильтра для скважины.

Индикатором, свидетельствующим о наличии проблем с насосом, может стать частое срабатывание УЗО.

Картина выглядит следующим образом: насос включается, работает непродолжительное время, а затем отключается в автоматическом режиме. Такая ситуация свидетельствует о наличии проблем со стабильностью напряжения в сети, или же о том, что устройство забито песком и нуждается в промывке.

Регулярное обслуживание насоса

Правильный уход за насосом “Водолей” позволит свести к минимуму вероятность внезапных поломок. Для этого насос нужно извлечь из скважины, чтобы провести осмотр. Поднимать и опускать насос следует осторожно, чтобы не повредить стены обсадной трубы, а также корпус насоса.

Это трудоемкая процедура, особенно если речь идет о большой глубине погружения, но все же специалисты рекомендуют выполнять диагностический осмотр насоса дважды в год.

Сначала выполняют внешнее визуальное обследование корпуса насоса. Выявляют возможные сколы, трещины, следы коррозии и другие повреждения.

Если этим этапом пренебречь, при разборке насоса повреждения могут стать еще более серьезными. Когда внешние повреждения обнаружены, следует предпринять действия для их устранения, например, зачистить и обработать специальными составами участки, подвергшиеся коррозии.

По окончании ремонтных работ, промывки и текущего обслуживания работу насоса проверяют в емкости с водой, чтобы не пришлось повторно вынимать насос из скважины

После этого следует снять крышку моторного отсека. Здесь проверяют, насколько свободно движется вал двигателя. Если его вращение затруднено, необходимо промыть устройство от загрязнений, как это было описано выше.

Во время диагностического осмотра также проверяют состояние подшипника и сальника на предмет износа. При необходимости их сразу же заменяют.

Еще одна важная процедура — замена смазки насоса. При этом следует использовать только те смазочные материалы, которые рекомендованы производителем.

При поломке насоса, находящегося в скважине, эти вещества могут вытечь из корпуса. Попадание в воду посторонних маслянистых примесей может существенно ухудшить ее качество.

Несколько дельных советов

В качестве смазки в насосах “Водолей” используется вазелиновое масло повышенной очистки.

Этот состав используется в фармакологии для изготовления мазей. При этом изготовитель скрывает название фирмы, поставляющей этот продукт.

Как сказано в надписи на крышке, не следует ее открывать. При неосторожном обращении из двигателя может вылиться масло

Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу.

Если насос “Водолей” предполагается использовать в системе автоматизированного водоснабжения, следует обязательно установить обратный клапан. Устройство не комплектуется этим элементом, его придется купить отдельно.

Рекомендуется отдать предпочтение клапану, снабженному заслонкой из латуни. Такие устройства отличаются повышенной устойчивостью к износу и более длительным сроком эксплуатации.

Если насос будет использован только для полива, нет необходимости покупать и устанавливать обратный клапан. При этом можно перекрывать поступление воды в шланг. Насос в таком случае будет работать на холостом ходу, устройство рассчитано на такие нагрузки.

Если возникла необходимость в замене конденсатора, полезно будет учесть следующую информацию. В насосах “Водолей” используются устройства емкостью 14-80 мкФ, рассчитано на 400 В. Это биполярный сухой конденсатор производства Чехии, диэлектрическая составляющая устройства — полипропилен.

В зависимости от модели или времени изготовления насоса в нем может быть установлен конденсатор фирмы TESLA, AEG, Gidra и т.п. Использовались модели и с проводными контактами, и с лепестковыми.

Все это позволяет сделать вывод, что для насосов “Водолей” подходят аналогичные модели любого производителя, если их характеристики соответствуют указанным техническим требованиям.

Водопроводные трубы в системе автономного водоснабжения обычно используют или полудюймовые или на три четверти дюйма. Но насос или труба, которая подключается к выходному патрубку насоса, должна иметь диаметр не менее одного дюйма.

Эти участки водопровода можно соединить с помощью переходника. При использовании трубы меньшего диаметра можно наблюдать некоторое снижение производительности насоса.

На этой схеме наглядно представлены характеристики различных моделей насосов «Водолей» для скважины. Эти данные помогут подобрать подходящий насос с учетом конкретной ситуации

Некоторые мастера-аматоры пытались снизить производительность слишком мощного насоса путем удаления части рабочих колец. Такие действия могут стать фатальными для прибора. Лучше всего изначально подбирать оборудование нужной производительности.

Выводы и полезное видео по теме

Процесс разборки, обратной сборки и ремонта насоса “Водолей” наглядно представлен в следующем видео:

Процедуру ревизии и очистки устройства, отработавшего в скважине 11 лет, можно посмотреть здесь:

Интересный опыт по замене масла в двигателе насоса “Водолей”:

Не стоит разбирать насос, не изучив предварительно его устройство и порядок работ. Результатом могут стать еще более серьезные поломки, чем те, которые самодеятельный мастер пытается исправить.

Внимательность, точные знания и здравый смысл обычно приводят к положительным результатам при ремонте этого надежного и эффективного устройства.

Вы не понаслышке знакомы с неисправностями насоса? Или имеете опыт собственноручного ремонта его отдельных узлов? Напишите, пожалуйста, об этом в комментариях к нашей статье. Многим владельцам «Водолея» могут пригодиьтся ваши рекомендации по устранению поломок.
